DIMM 冷却バーの取り外し

DIMM 冷却バーを取り外すには、以下の情報を参照してください。

手順

1. このタスクの準備をします。
   1. エンクロージャーからトレイを取り外します。エンクロージャーからのトレイの取り外しを参照してください。
   2. トレイ・カバーを取り外します。トレイ・カバーの取り外しを参照してください。
   3. DIMM の組み合わせを取り外します。DIMM コームの取り外しを参照してください。
   4. 両面冷却が必要なメモリー・モジュールを取り外します。メモリー・モジュール (両面冷却) の取り外しを参照してください。
   5. クロス・ブレースを取り外します。クロス・ブレースの取り外しを参照してください。
   6. E3.S ドライブ・ケージを取り外します。E3.S 前面ドライブ・ケージ・アセンブリーの取り外しを参照してください。
   7. PCIe アダプター・ライザー・アセンブリーを取り外します。ConnectX-7 NDR 200 アダプター・ライザー・アセンブリーの取り外しまたは ConnectX-7 NDR 400 アダプター・ライザー・アセンブリーの取り外しを参照してください。
2. DIMM 冷却バーを取り外します。必ず、ウォーター・ループからすべての DIMM 冷却バーを取り外してください。
   1. 冷却バーから 2 本の T10 ねじを取り外します。
   2. マイナス・ドライバーを冷却バーの端にあるスロットに挿入し、ドライバーを少し持ち上げて、ウォーター・ループから冷却バーを緩めます。
   3. ウォーター・ループから冷却バーを取り外します。
   重要

   ウォーター・ループを取り外すには、必ずウォーター・ループからすべての DIMM 冷却バー (トレイあたり 16 個) を取り外してください。

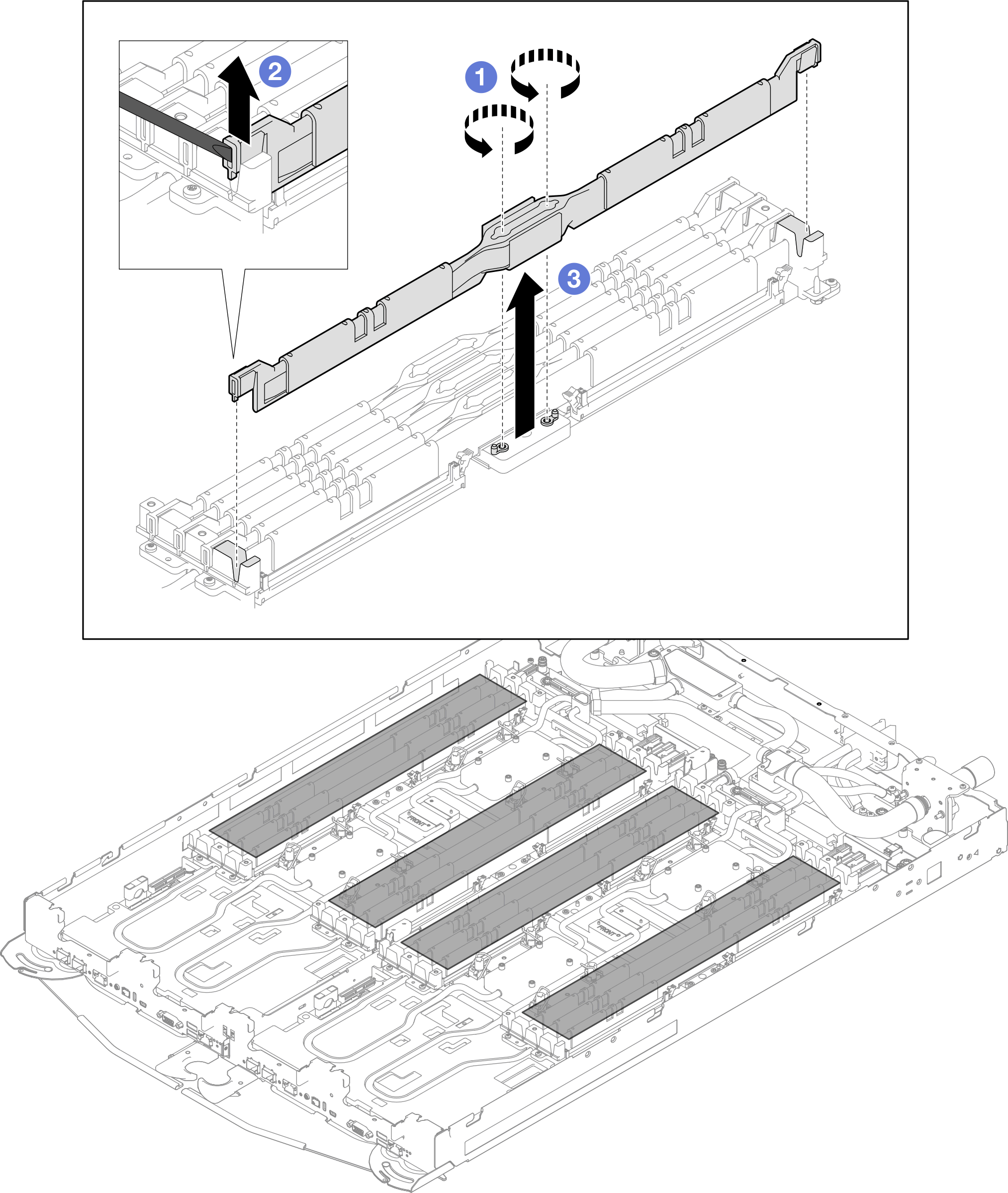

   図 1. DIMM 冷却バーの取り外し
