メモリー・モジュール (両面冷却) の取り外し
両面冷却が必要なメモリー・モジュールを取り外すには、以下の情報を参照してください。
128 GB RDIMM、32 GB MRDIMM、64 GB MRDIMM には、両面冷却が必要です (32 GB、64 GB、および 96 GB RDIMM には片面冷却が必要です。メモリー・モジュール (片面冷却) の交換を参照してください)。
このタスクについて
安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
タスクを実行しようとしている対応する DWC トレイの電源をオフにします。
エンクロージャーから電源コードとすべてのカイブケーブルを取り外します。
エンクロージャーから電源コードを取り外します。
メモリー・モジュールの取り外しまたは取り付けは、必ず電源コードをシステムから取り外してから 20 秒経過した後に行ってください。これにより、システムが完全に放電されるため、メモリー・モジュールを安全に取り扱うことができます。
QSFP ケーブルがソリューションに接続されている場合、余分な力をかけてケーブルを取り外します。
メモリー・モジュールは静電気放電の影響を受けやすく、特別な取り扱いが必要です。静電気の影響を受けやすいデバイスの取り扱いの標準のガイドライン以外に、以下の指示に従ってください｡
メモリー・モジュールの取り外しまたは取り付けの際には、必ず静電放電ストラップを着用してください。静電気放電グローブも使用できます。
2 つ以上のメモリー・モジュールを接触させないでください。保管中にメモリー・モジュールを直接重ねて積み重ねないでください。
金色のメモリー・モジュール・コネクターの接点に触れたり、これらの接点をメモリー・モジュール・コネクターのエンクロージャーの外側に接触させたりしないでください。
メモリー・モジュールを慎重に扱ってください。メモリー・モジュールを曲げたり、ねじったり、落としたりしないでください。
図はご使用のハードウェアと多少異なる場合がありますが、取り付け方法は同じです。
- この手順を説明した動画については、YouTube をご覧ください。
手順
メモリー・モジュールの取り外しまたは取り付けは、必ず電源コードをシステムから取り外してから 20 秒経過した後に行ってください。これにより、システムが完全に放電されるため、メモリー・モジュールを安全に取り扱うことができます。
- エンクロージャー背面のエンクロージャー・フィラーを取り外します。
エンクロージャー背面から、フィラーをエンクロージャーに固定している 5 本のつまみねじを緩めます。
エンクロージャーからフィラーを引き出します。

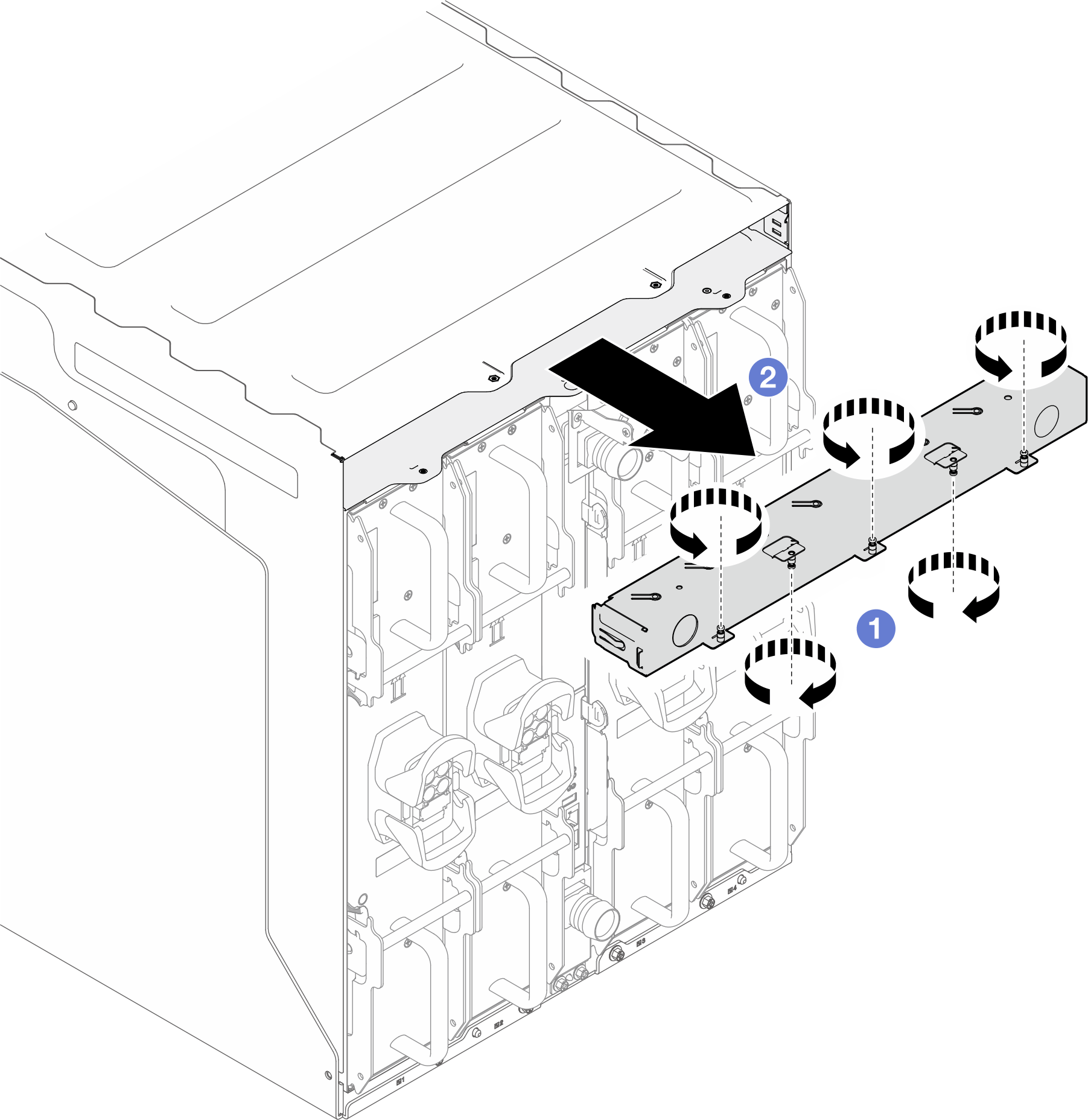

図 2. エンクロージャー・フィラーの取り外し

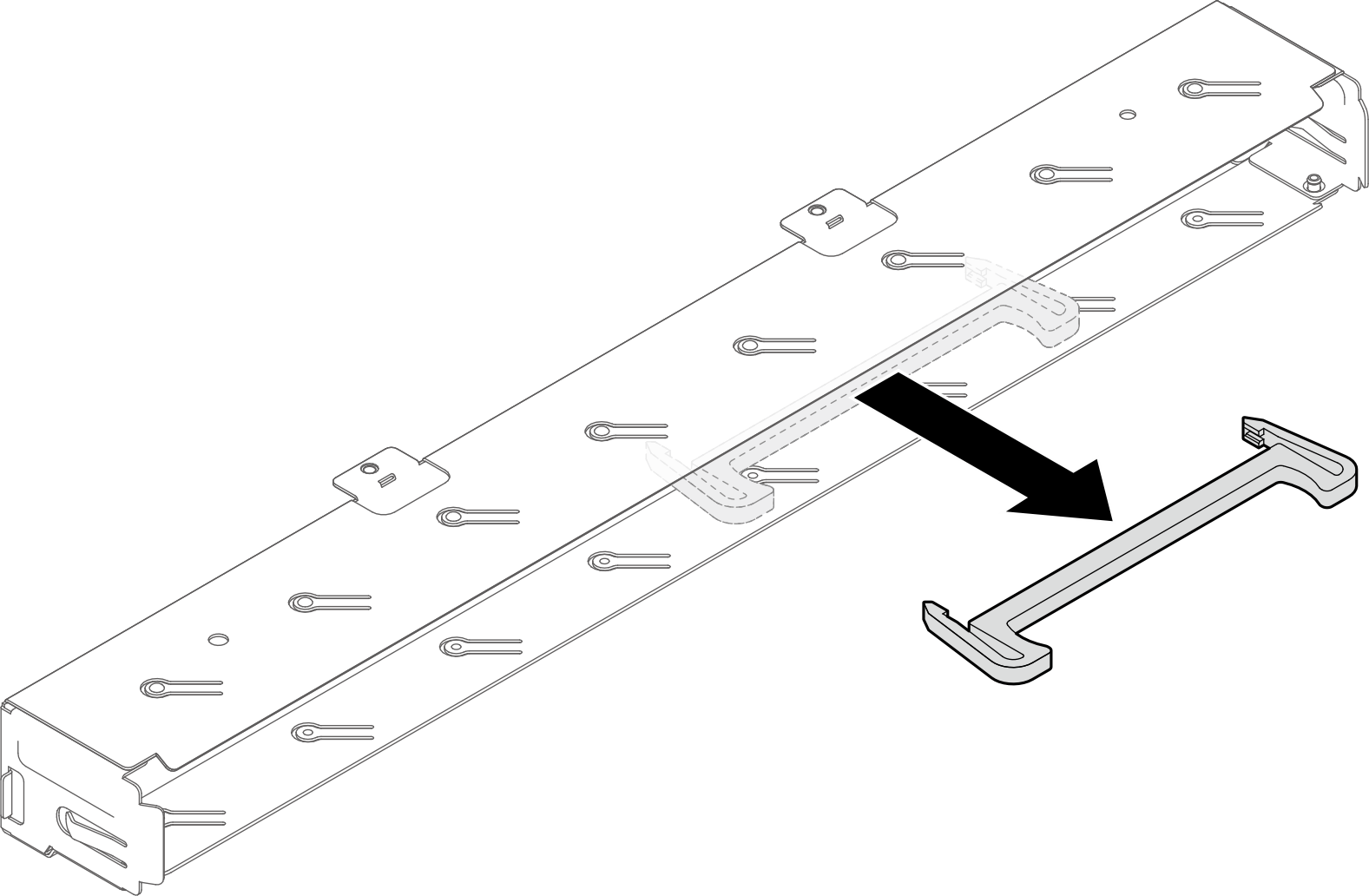

- DIMM 取り外しツールは、フィラーの内側に磁気で取り付けられています。フィラーからツールを取り外します。図 3. DIMM 取り外しツールの入手
- DIMM コームに取り付けられたメモリー・モジュール・ツールを取り外します。注メモリー・セクションを通るウォーター・ループ・チューブの位置に起因するスペースの制限のために、メモリー・モジュール・ツールをお勧めします。図 4. メモリー・モジュール・ツールの取り外し
- メモリー・モジュール・ツールを使用して、メモリー・モジュール・コネクターの各端を保持クリップのロックを解除します。
- 保持クリップのツールのチップを配置します。
- ツールを押して、回転させ、保持クリックのロックを解除します。

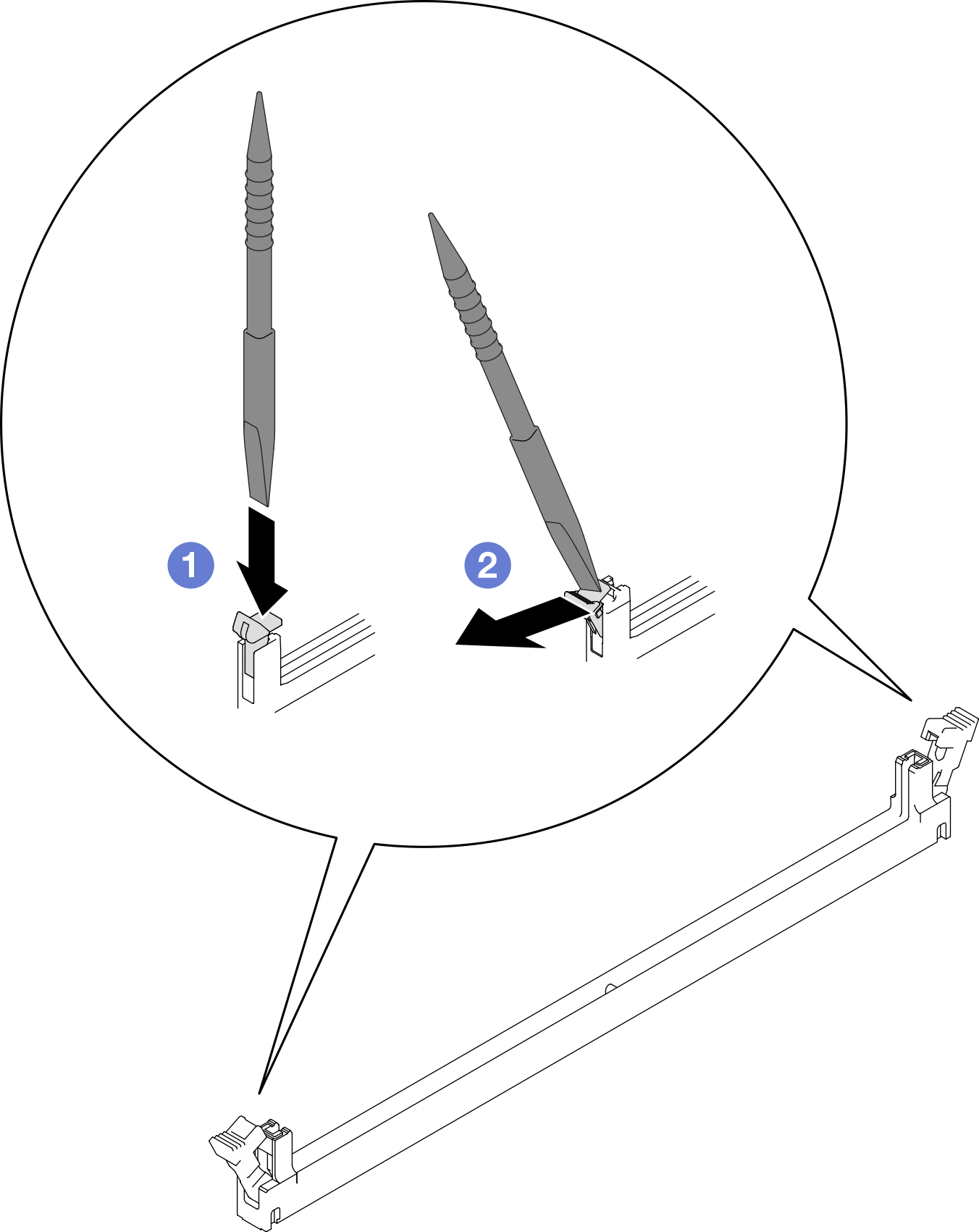

図 5. メモリー・モジュール・コネクターの保持クリップを押す
重要メモリー・モジュールは静電気の影響を受けやすいデバイスです。パッケージを開く前に、アースする必要があります。
保持クリップを破損したり、メモリー・モジュール・コネクターを損傷しないように、クリップは丁寧に開閉してください。
- DIMM 取り外しツールをメモリー・モジュールに取り付けます。
- ツールの側面を少し引き出します。
- ツールの両端の内側にスロットがあります。スロットをメモリー・モジュールに合わせます。

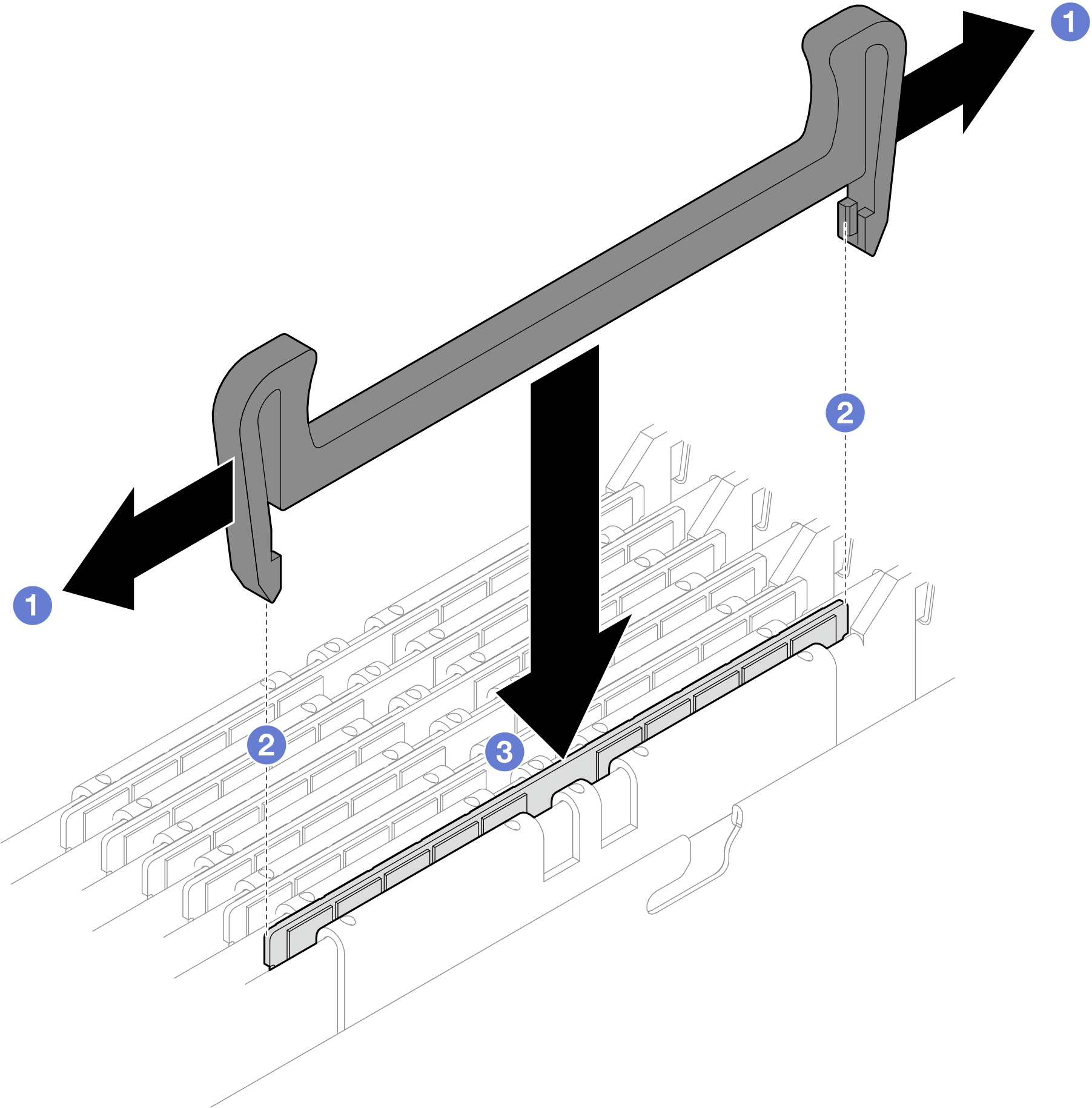

ツールがメモリー・モジュールに取り付けられるまで、ツールをメモリー・モジュールに押し込みます。図 6. メモリー・モジュールへの DIMM 取り外しツールの取り付け
- DIMM がツールに収まるように、ツールの側面を外します。図 7. ツールの側面を外す

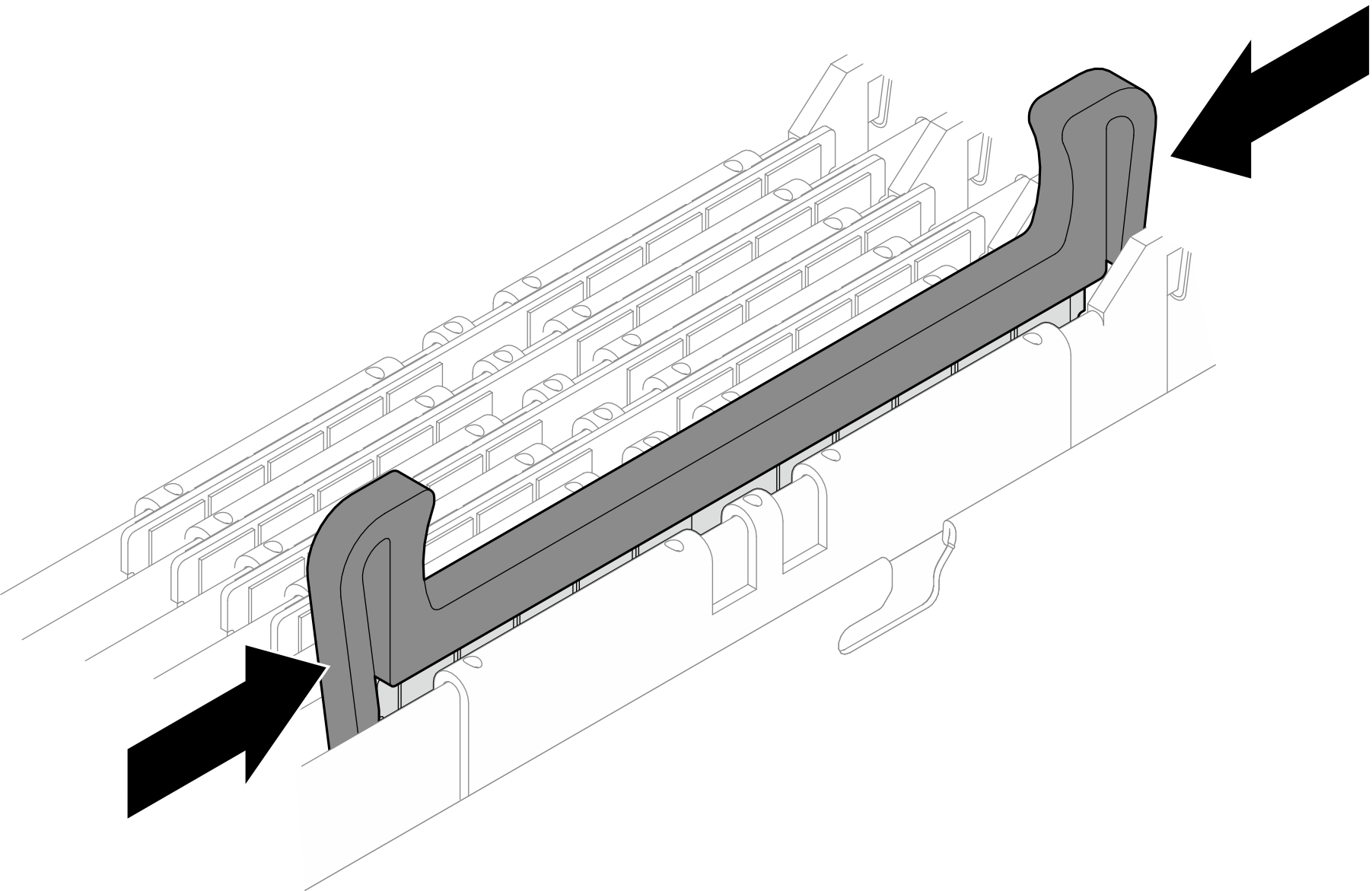

- 親指と人差し指で DIMM 取り外しツールの右端と左端を持ちます。図 8. 親指と人差し指で DIMM 取り外しツールを持つ

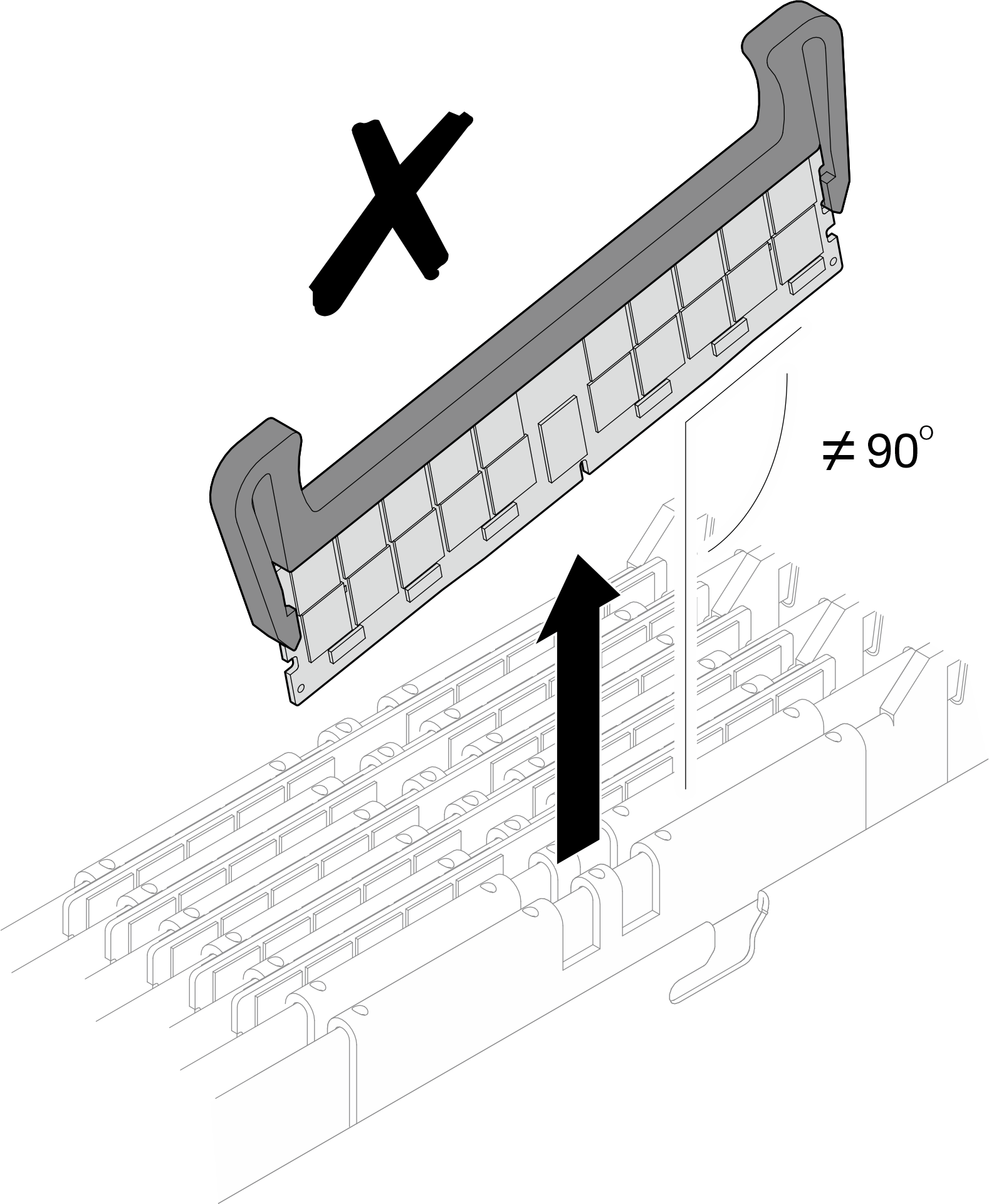

- DIMM 取り外しツールを持ちながら、DIMM スロットから DIMM を取り外します。メモリー・モジュール・スロットと平行にメモリー・モジュールを保持します。注取り外す際は、メモリー・モジュールは、水平位置にします。図 9. 親指と人差し指で DIMM 取り外しツールを持つ

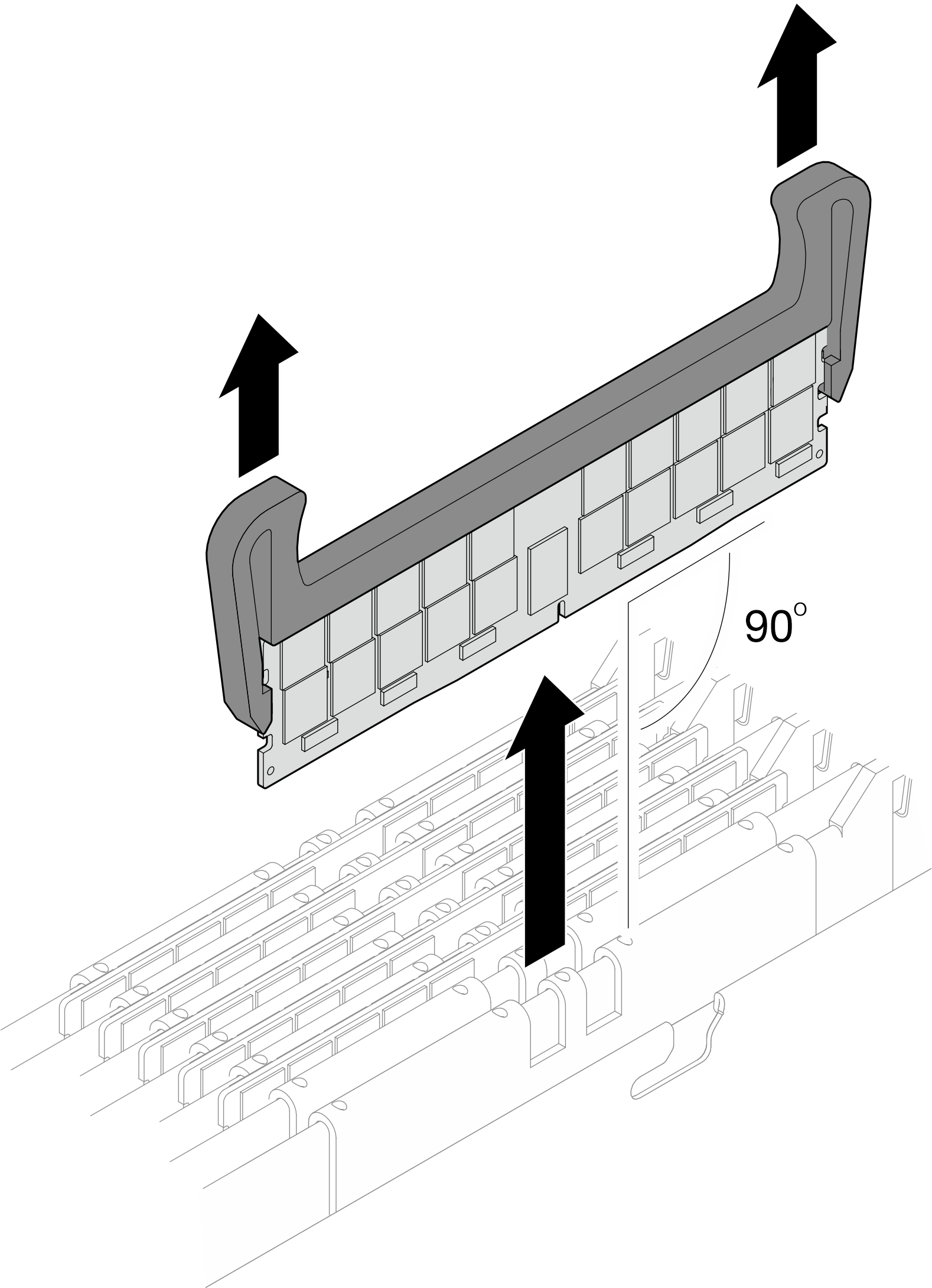

図 10. DIMM の取り外し

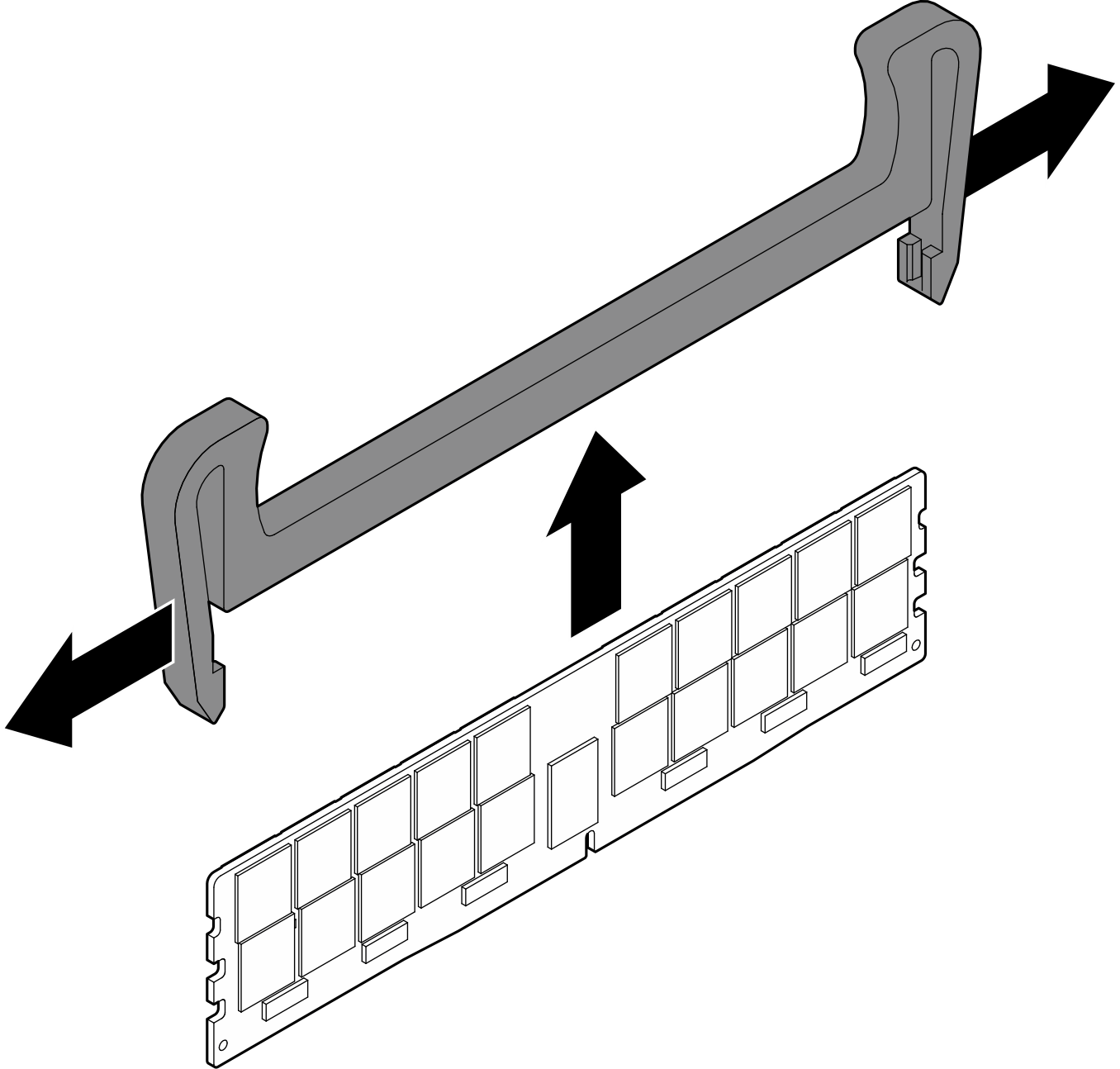

- ツールを放し、DIMM から取り外します。図 11. DIMM から DIMM 取り外しツールを取り外す
- メモリー・モジュール・ツールを DIMM コームに取り付けます。図 12. メモリー・モジュール・ツールの取り付け

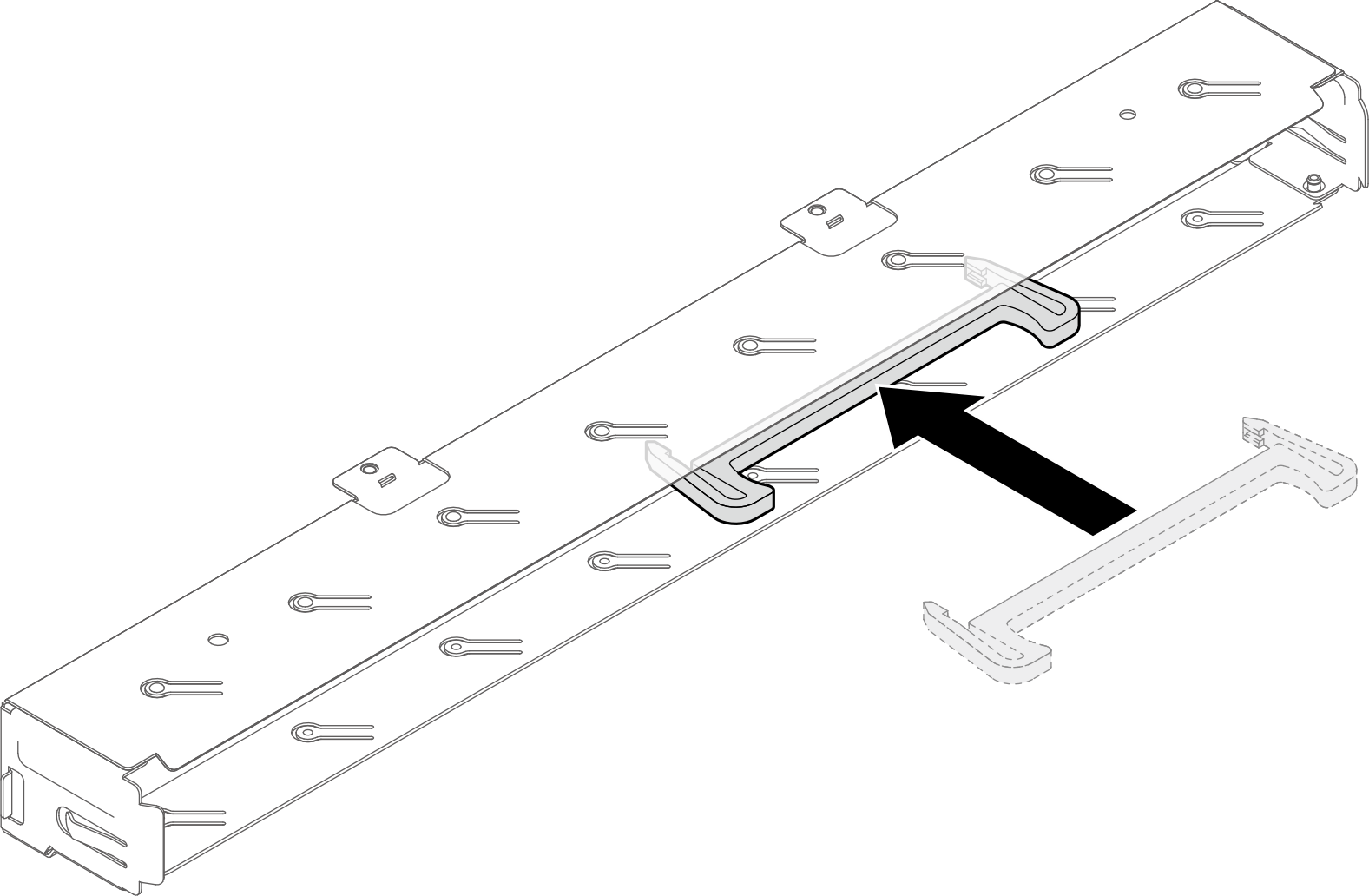

- DIMM 取り外しツールの磁石側をエンクロージャー・フィラーの内側に取り付けます。図 13. エンクロージャーの内部にツールの磁石側を取り付ける
- エンクロージャー背面のエンクロージャー・フィラーを取り付けます。
- エンクロージャー背面から、エンクロージャー・フィラーをエンクロージャーに挿入します。
- 5 本のつまみねじを締め、フィラーをエンクロージャーに固定します。

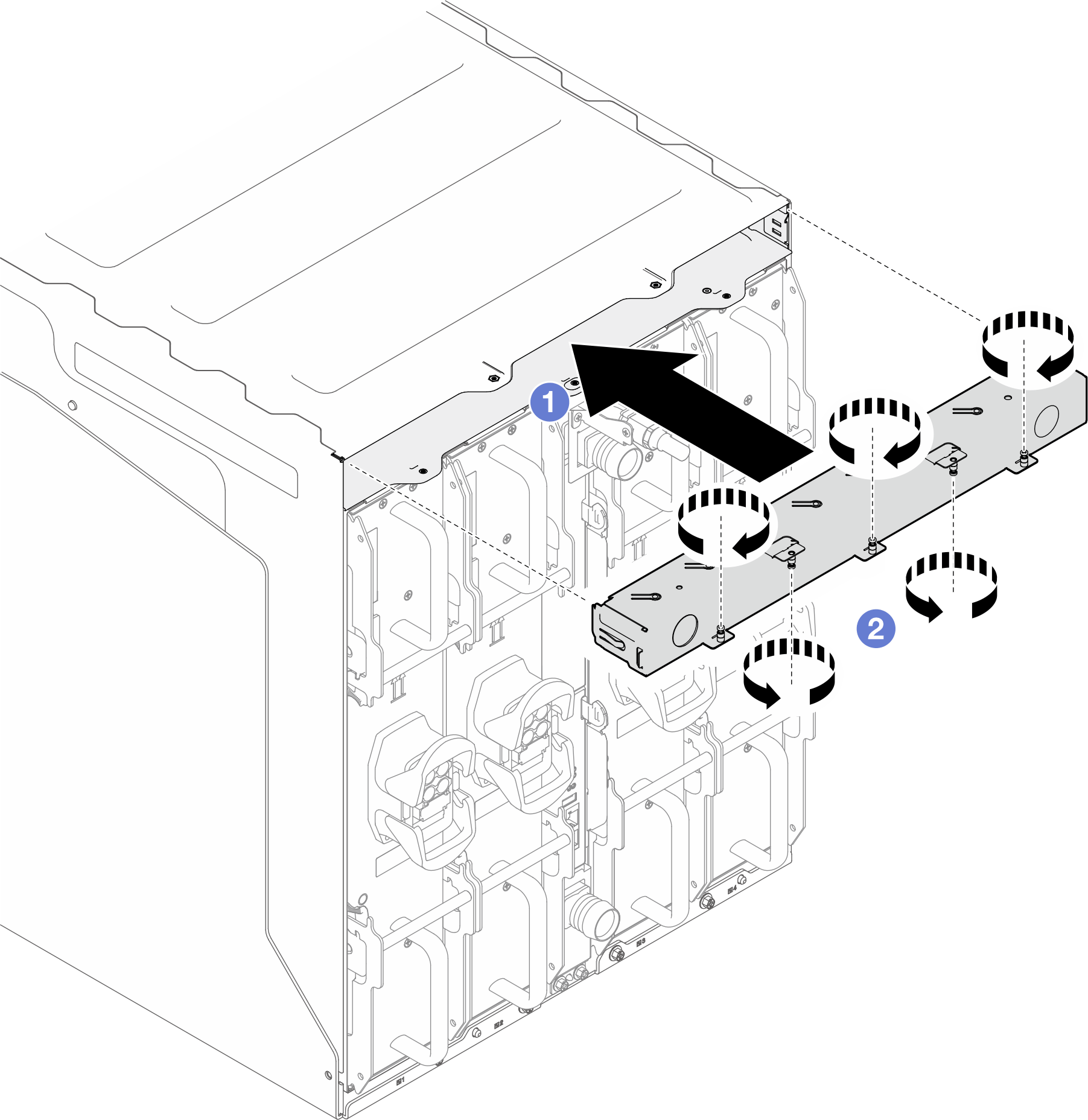

図 14. エンクロージャー・フィラーの取り付け
-
- メモリー・モジュールを取り付けます。以下を参照してください。
コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
