Retrait d’un module de mémoire (refroidissement des deux côtés)

Les informations suivantes vous indiquent comment retirer un module de mémoire qui nécessite un refroidissement des deux côtés.

Important

Les modules RDIMM de 128 Go, les modules MRDIMM de 32 Go et 64 Go nécessitent un refroidissement des deux côtés. (Les modules RDIMM de 32 Go, 64 Go et 96 Go nécessitent un refroidissement d’un seul côté. Voir Remplacement d’un module de mémoire (refroidissement d’un seul côté).)

À propos de cette tâche

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

• Mettez hors tension le plateau DWC correspondant sur lequel vous allez exécuter la tâche.

• Débranchez les cordons d’alimentation et tous les câbles externes du boîtier.

• Débranchez les cordons d’alimentation du boîtier.

• Assurez-vous de bien retirer ou d’installer le module de mémoire 20 secondes après avoir débranché les cordons d’alimentation du système. Cela permet au système d’être complètement exempt d’électricité et de pouvoir donc manipuler le module de mémoire en toute sécurité.

• Exercez une force supplémentaire pour déconnecter les câbles QSFP éventuellement connectés à la solution.

• Les modules de mémoire sont sensibles aux décharges d’électricité statique et ils doivent être manipulés avec précaution. Outre les instructions standard pour Manipulation des dispositifs sensibles à l’électricité statique :

  • Utilisez toujours un bracelet antistatique lors du retrait ou de l'installation des modules de mémoire. Il est possible d'utiliser des gants antistatiques.

  • Ne saisissez jamais ensemble deux modules de mémoire ou plus de sorte qu'ils se touchent. N'empilez pas les modules de mémoire directement les uns sur les autres lors du stockage.

  • Ne touchez jamais les contacts de connecteur de module de mémoire ou laissez les contacts toucher l'extérieur du boîtier de connecteur de module de mémoire.

  • Manipulez les modules de mémoire avec soin : ne pliez, ne faites pivoter ni ne laissez jamais tomber un module de mémoire.

L’illustration suivante montre l’emplacement des sockets de processeur et des connecteurs des modules de mémoire sur la carte mère.

Figure 1. Emplacement du socket de processeur et des connecteurs de module de mémoire

Remarque

Il se peut que la figure suivante ne corresponde pas exactement à votre configuration matérielle, mais la méthode d’installation est identique.

Visionnage de la procédure

• Une vidéo de cette procédure est disponible sur YouTube.

Procédure

1. Préparez-vous en vue de cette tâche.
   1. Retirez le plateau du boîtier. Voir Retrait d’un plateau du boîtier.
   2. Retirez le cache du plateau. Voir Retrait d'un cache de plateau.

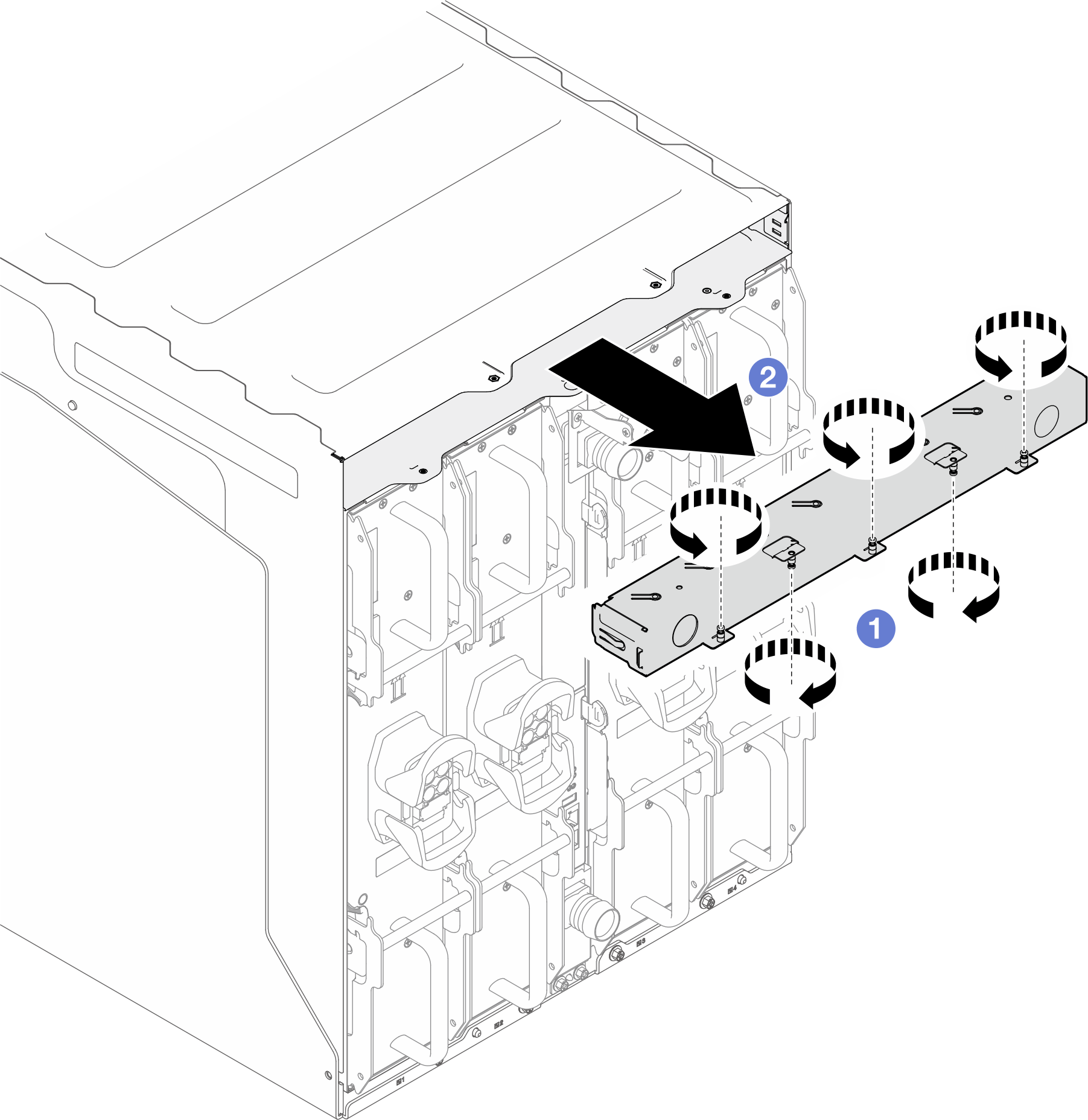

2. Retirez l’obturateur de l’arrière du boîtier.
   1. Depuis l’arrière du boîtier, desserrez les cinq vis moletées qui fixent l’obturateur au boîtier.
   2. Retirez l’obturateur du boîtier.
   Figure 2. Retrait de l’obturateur du boîtier

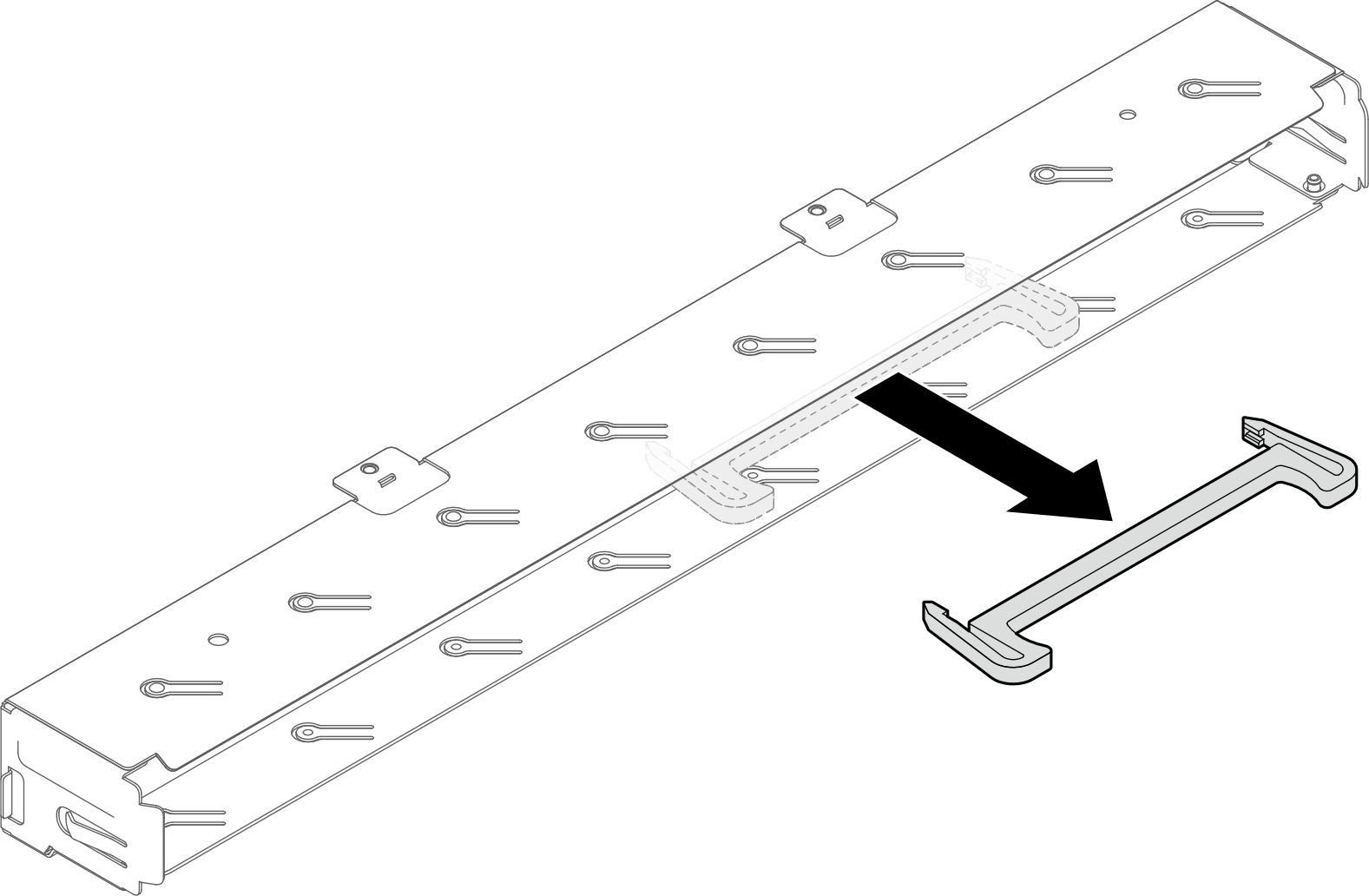

3. L’outil de retrait DIMM est fixé magnétiquement à l’intérieur de l’obturateur. Retirez l’outil de l’obturateur.
   Figure 3. Acquisition de l’outil de retrait DIMM


4. Retirez l’outil du module de mémoire fixé à l’ensemble DIMM.
   Remarque

   Il est recommandé d’utiliser l’outil du module de mémoire, car l’espace est restreint en raison de la présence des tuyaux de la boucle d’eau dans la section de la mémoire.

   Figure 4. Retrait de l’outil du module de mémoire

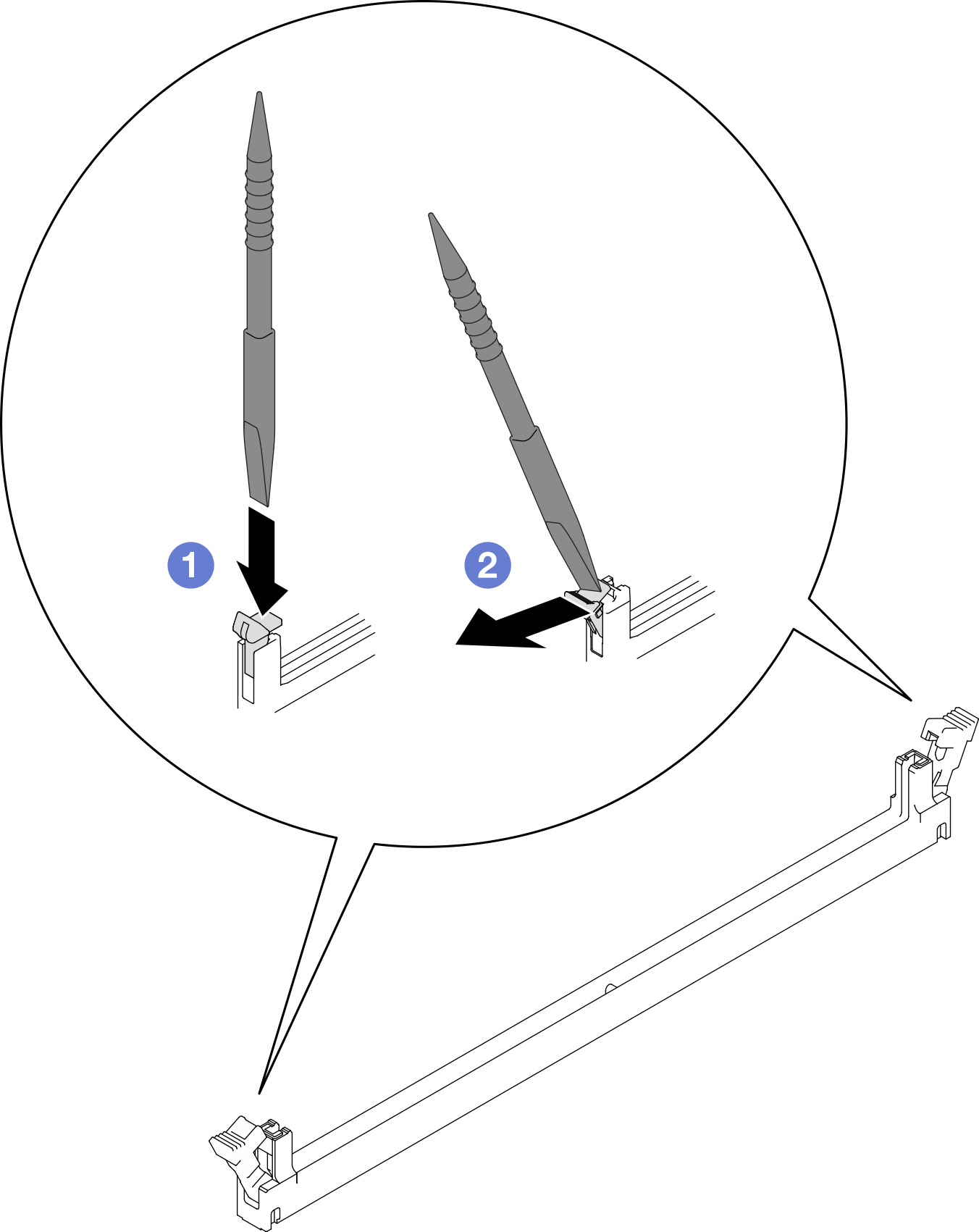

5. Déverrouillez les pattes de retenue à chaque extrémité du connecteur du module de mémoire à l’aide de l’outil du module de mémoire.
   1. Placez la pointe de l’outil sur la partie supérieure de la patte de retenue.
   2. Appuyez sur l’outil pour faire pivoter et déverrouiller la patte de retenue.
   Figure 5. Pression sur les clips de retenue sur le connecteur du module de mémoire



   Avertissement

   • Les modules de mémoire sont sensibles à l'électricité statique. Le colis doit être mis à la terre avant ouverture.

   • Pour ne pas casser les pattes de retenue ou endommager les connecteurs du module de mémoire, ouvrez et fermez les pattes avec précaution.

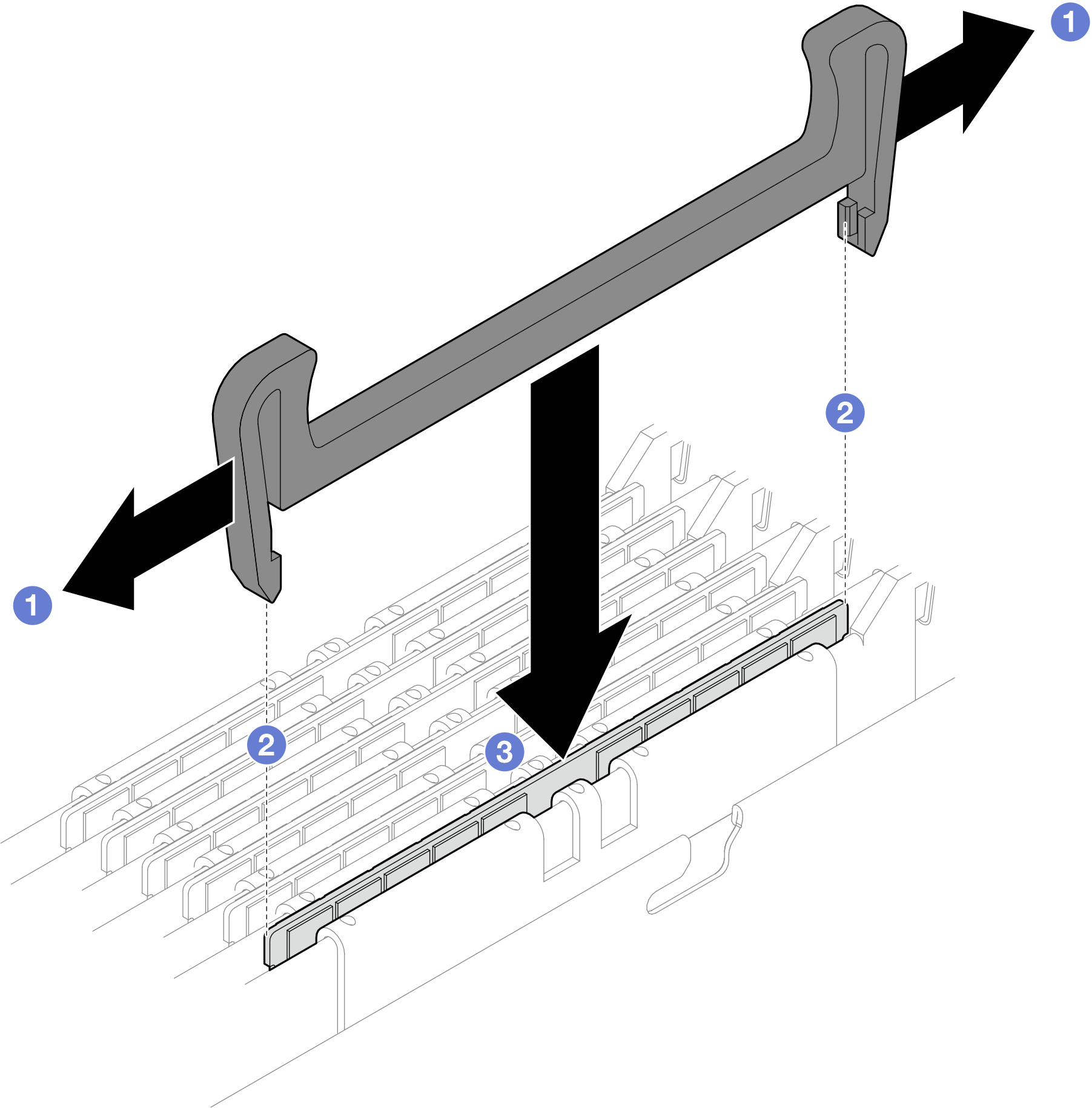

6. Installez l’outil de retrait DIMM sur le module de mémoire.
   1. Sortez légèrement les côtés de l’outil.
   2. Il y a des fentes à l’intérieur des deux extrémités de l’outil. Alignez les fentes sur le module de mémoire.
   3. Pressez l’outil sur le module de mémoire jusqu’à ce qu’il soit fixé au module de mémoire.
      Figure 6. Installation de l’outil de retrait DIMM sur le module de mémoire


   4. Relâchez les côtés de l’outil de sorte que la barrette DIMM soit fixée à l’outil.
      Figure 7. Relâchement des côtés de l’outil

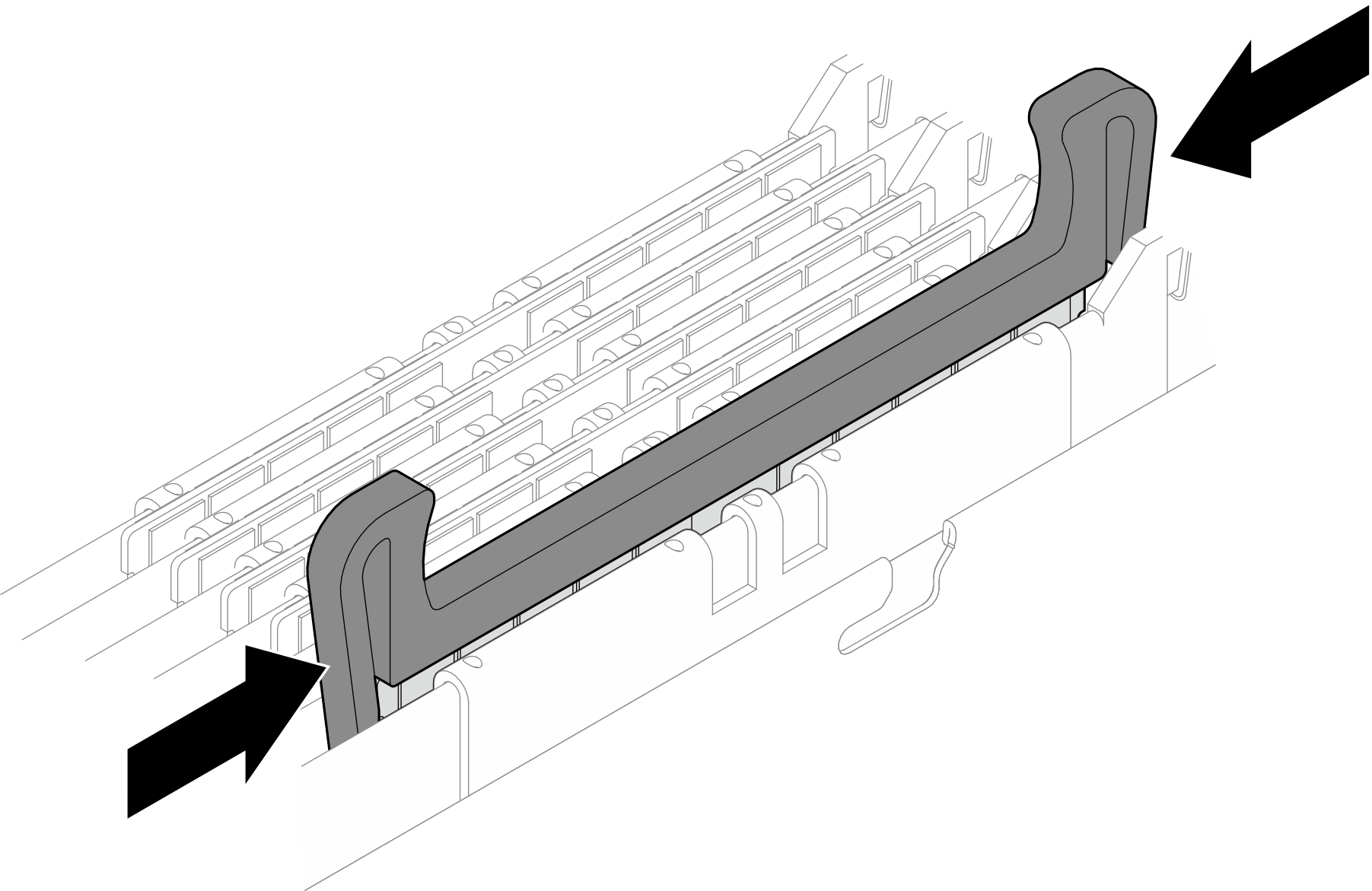

7. Tenez les extrémités droite et gauche de l’outil de retrait DIMM avec les pouces et les index.
   Figure 8. Maintien des outils de retrait de barrette DIMM avec les pouces et les index


8. Tout en tenant l’outil de retrait de barrette DIMM, retirez la barrette DIMM des emplacements DIMM. Maintenez le module de mémoire parallèle aux emplacements de module de mémoire.

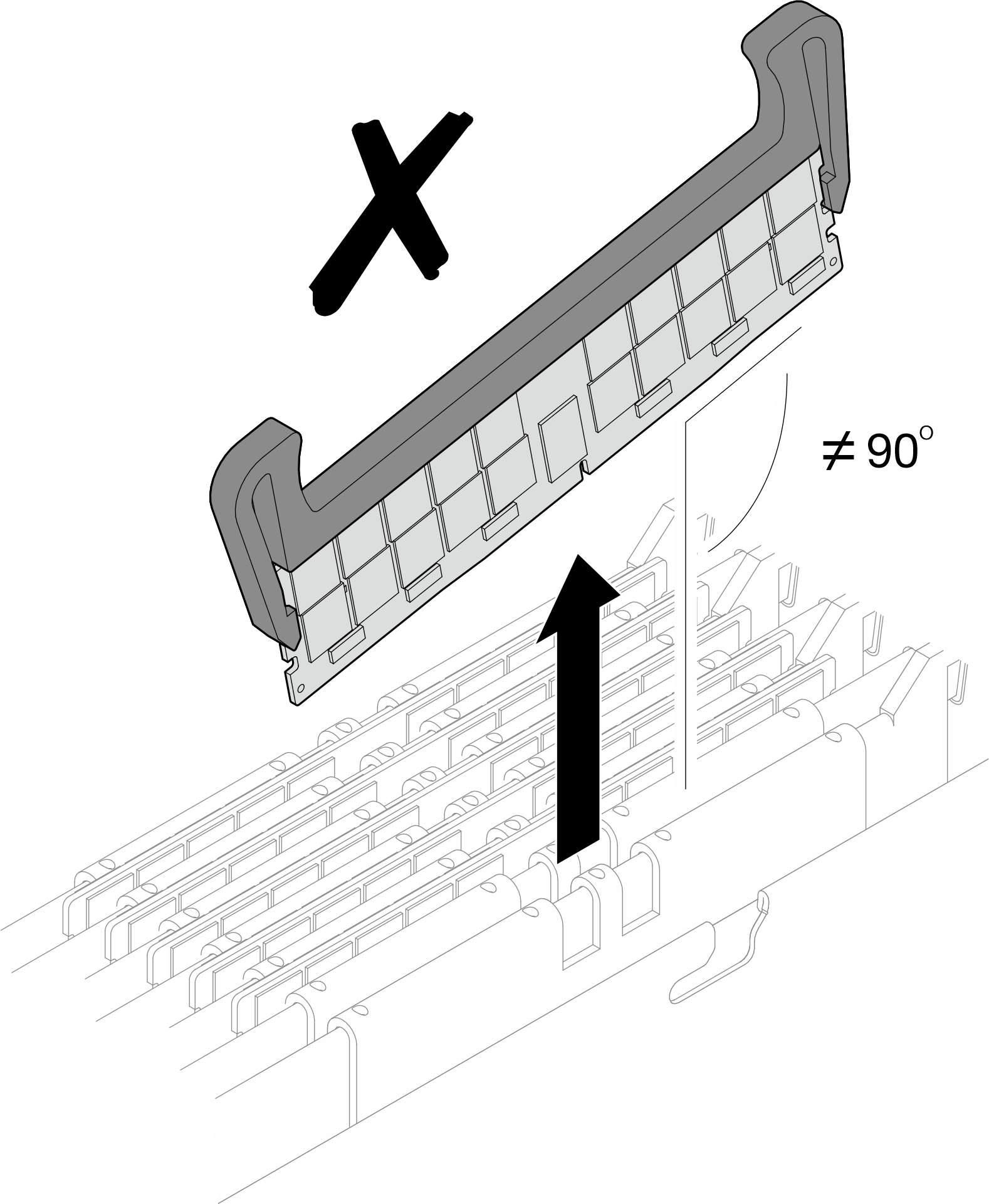

   Remarque

   Le module de mémoire doit être en position horizontale pendant le retrait.

   Figure 9. Maintien des outils de retrait de barrette DIMM avec les pouces et les index

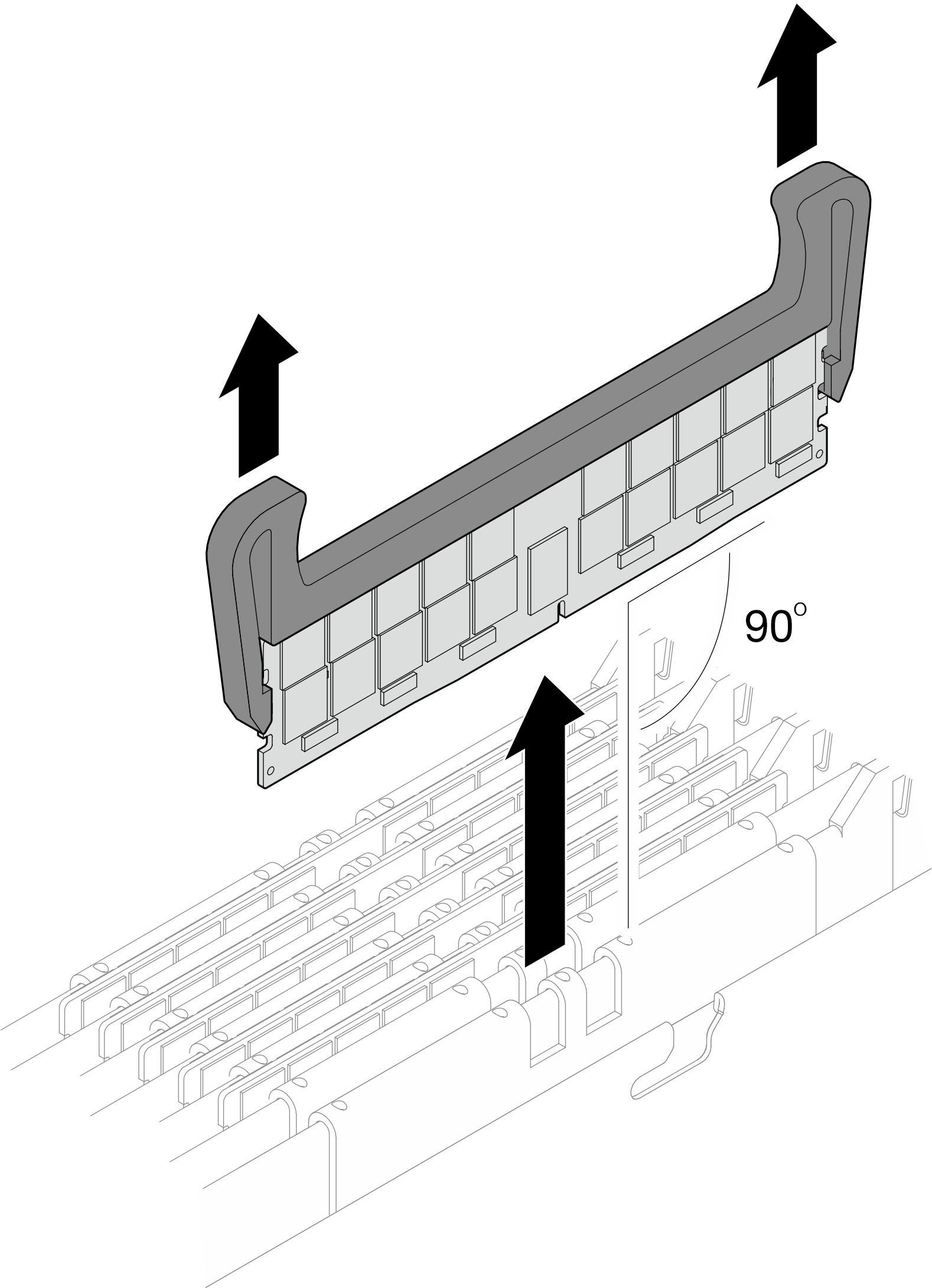

   Figure 10. Retrait de la barrette DIMM

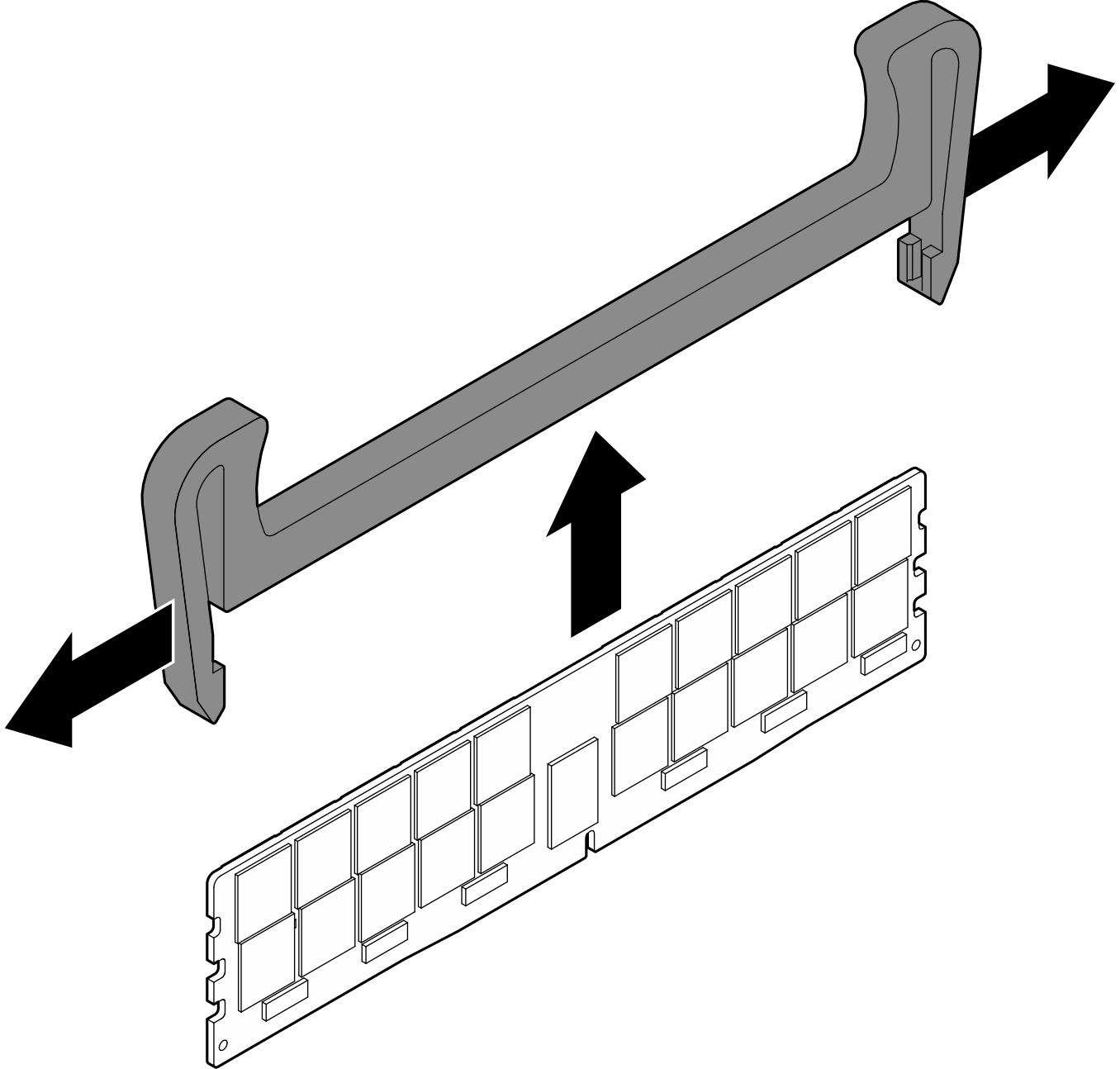

9. Relâchez l’outil et retirez-le de la barrette DIMM.
   Figure 11. Retrait de l’outil de retrait DIMM de la barrette DIMM


10. Installez l’outil du module de mémoire sur l’ensemble DIMM.
    Figure 12. Installation de l’outil du module de mémoire

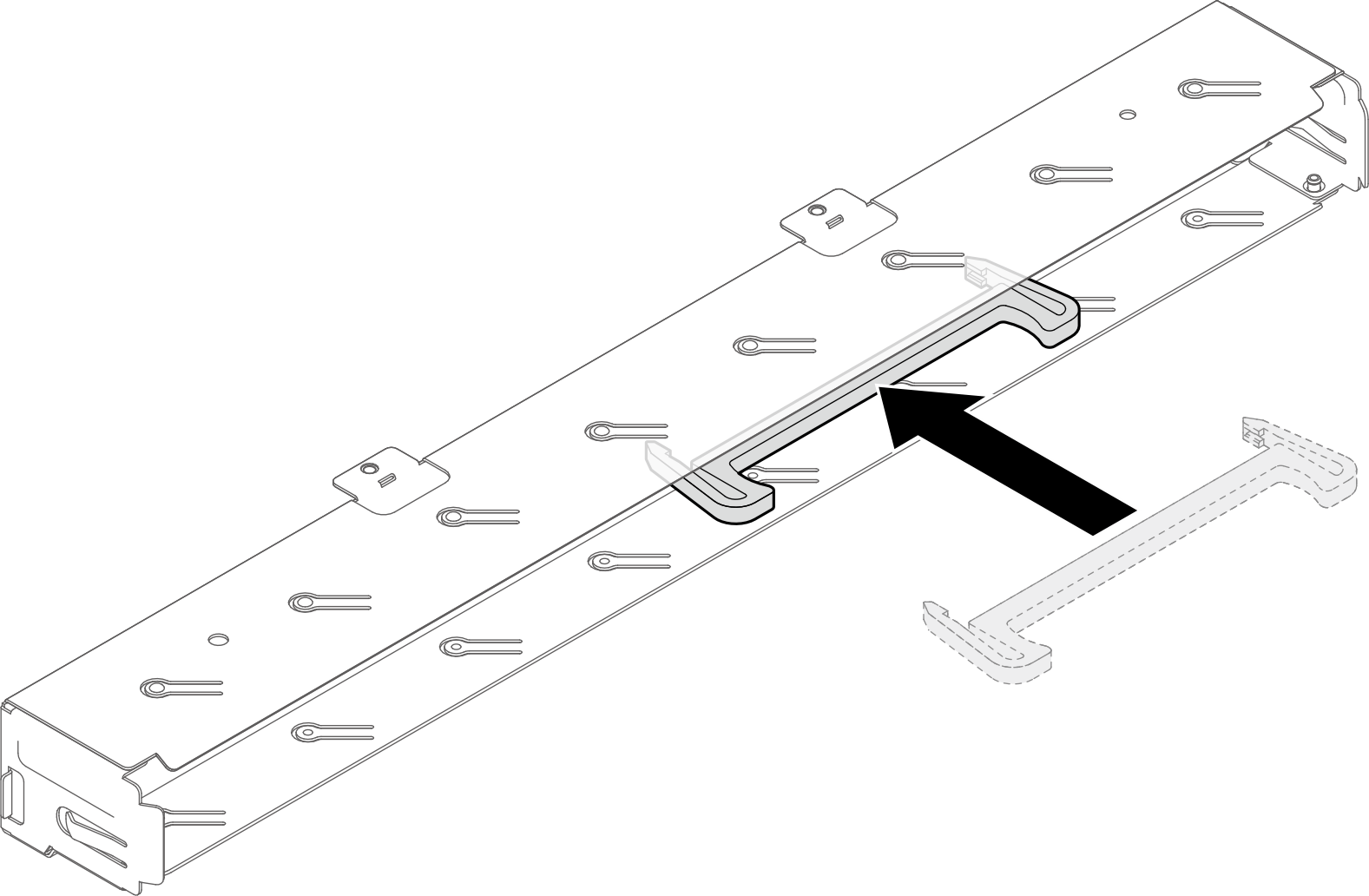

11. Fixez le côté magnétique de l’outil de retrait de barrette DIMM à l’intérieur de l’obturateur du boîtier.
    Figure 13. Fixation du côté magnétique de l’outil à l’intérieur du boîtier

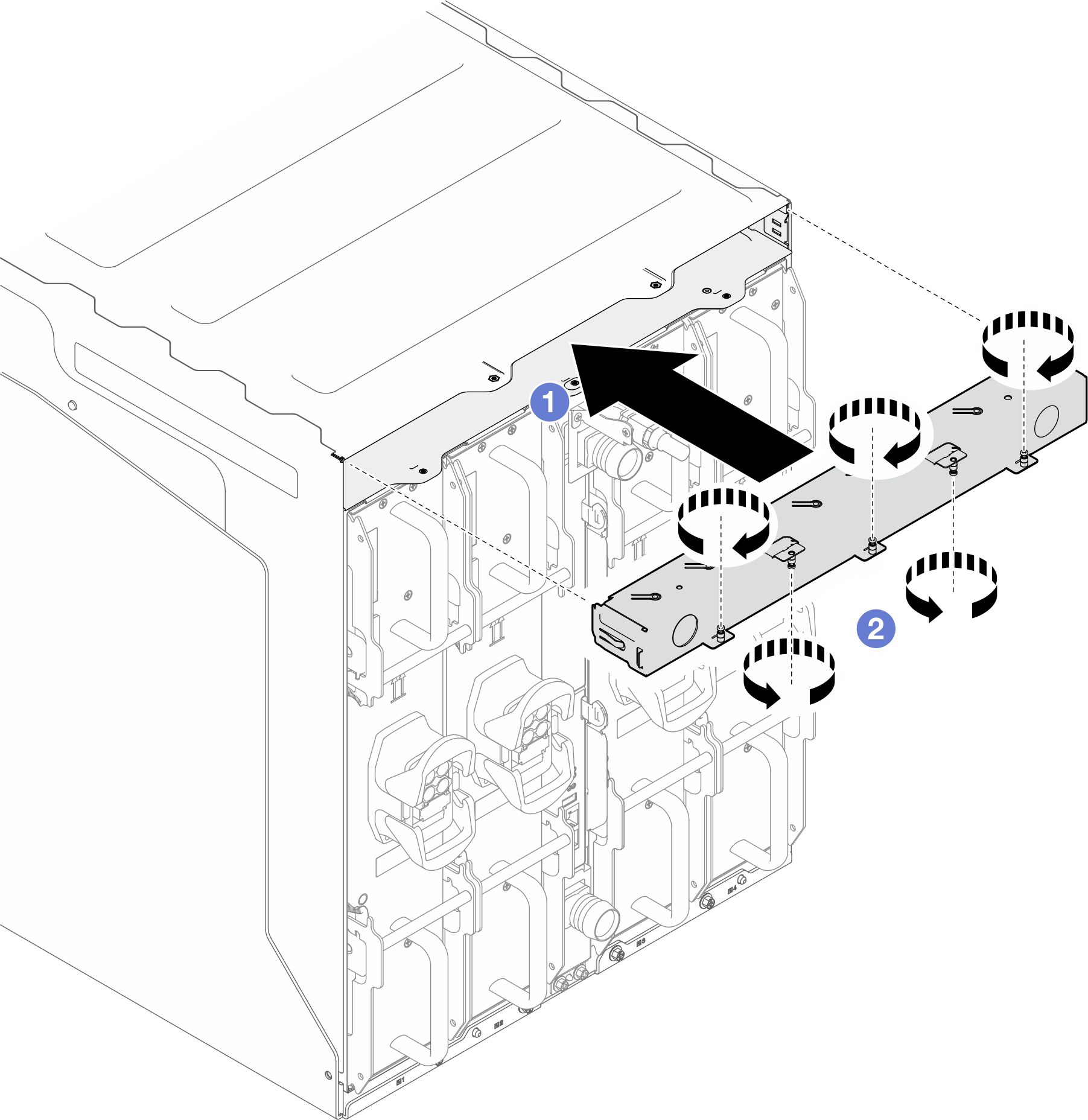

12. Installez l’obturateur à l’arrière du boîtier.
    1. Depuis l’arrière du boîtier, insérez l’obturateur de boîtier dans le boîtier.
    2. Serrez cinq vis moletées pour fixer l’obturateur au boîtier.
    Figure 14. Installation de l’obturateur du boîtier
