卸下内存条（双侧散热）

按以下信息卸下需要双侧散热的内存条。

重要

128 GB RDIMM、32 GB MRDIMM、64 GB MRDIMM 需要双侧散热。（32 GB、64 GB 和 96 GB RDIMM 需要单侧散热，请参阅更换内存条（单侧散热）。）

关于本任务

注意

• 请阅读安装准则和安全检查核对表以确保操作安全。

• 关闭要执行任务的相应 DWC 托盘。

• 从机柜上拔下电源线和所有外部线缆。

• 从机柜上拔下电源线。

• 请确保在从系统上拔下电源线 20 秒后再卸下或安装内存条。这样可以使系统完全放电，以便安全地操作内存条。

• 如果 QSFP 线缆已连接至解决方案，请用力将这些线缆拔下。

• 内存条容易被静电损坏，操作时需特殊对待。除适用于操作容易被静电损坏的设备的标准准则外：

  • 卸下或安装内存条时始终佩戴静电释放腕带。也可以使用静电释放手套。

  • 切勿同时拿取两个或更多内存条，以免使其互相接触。存储时请勿直接堆叠内存条。

  • 切勿接触内存条插槽金制触点或使这些触点接触内存条插槽壳体外部。

  • 小心操作内存条：切勿弯曲、扭转或使内存条跌落。

下图显示了主板上的处理器插槽和内存条接口的位置。

图 1. 处理器插槽和内存条接口位置

注

下面的插图可能与您的硬件略有不同，但安装方法是一样的。

观看操作过程

• 关于此过程的视频请见 YouTube。

过程

1. 为本任务做好准备。
   1. 从机柜上卸下托盘。请参阅从机柜上卸下托盘。
   2. 卸下托盘外盖。请参阅卸下托盘外盖。
2. 卸下机柜背面的机柜填充件。

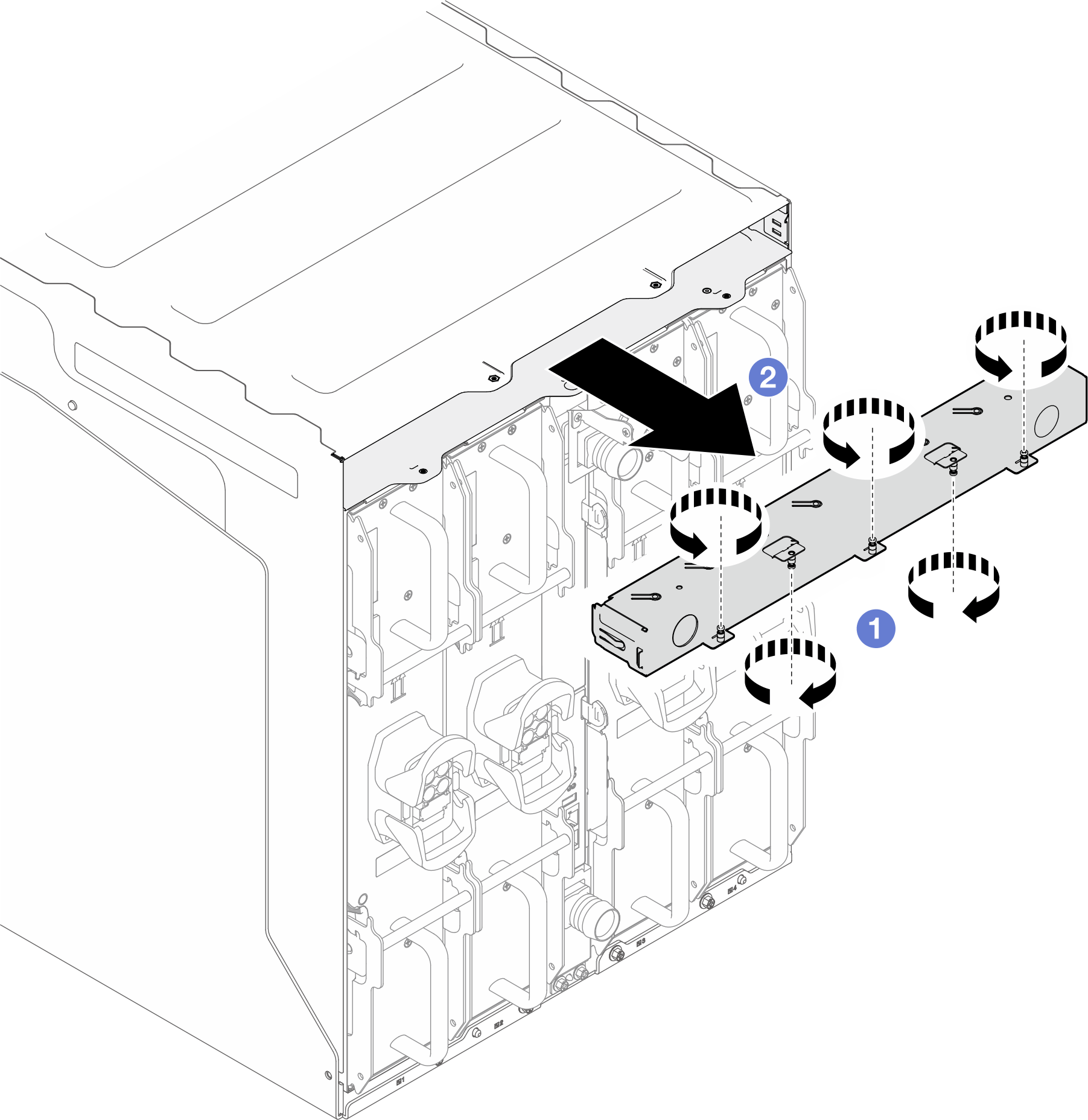

   1. 从机柜背面松开将填充件固定到机柜的五颗指旋螺钉。
   2. 从机柜中拉出填充件。
   图 2. 卸下机柜填充件

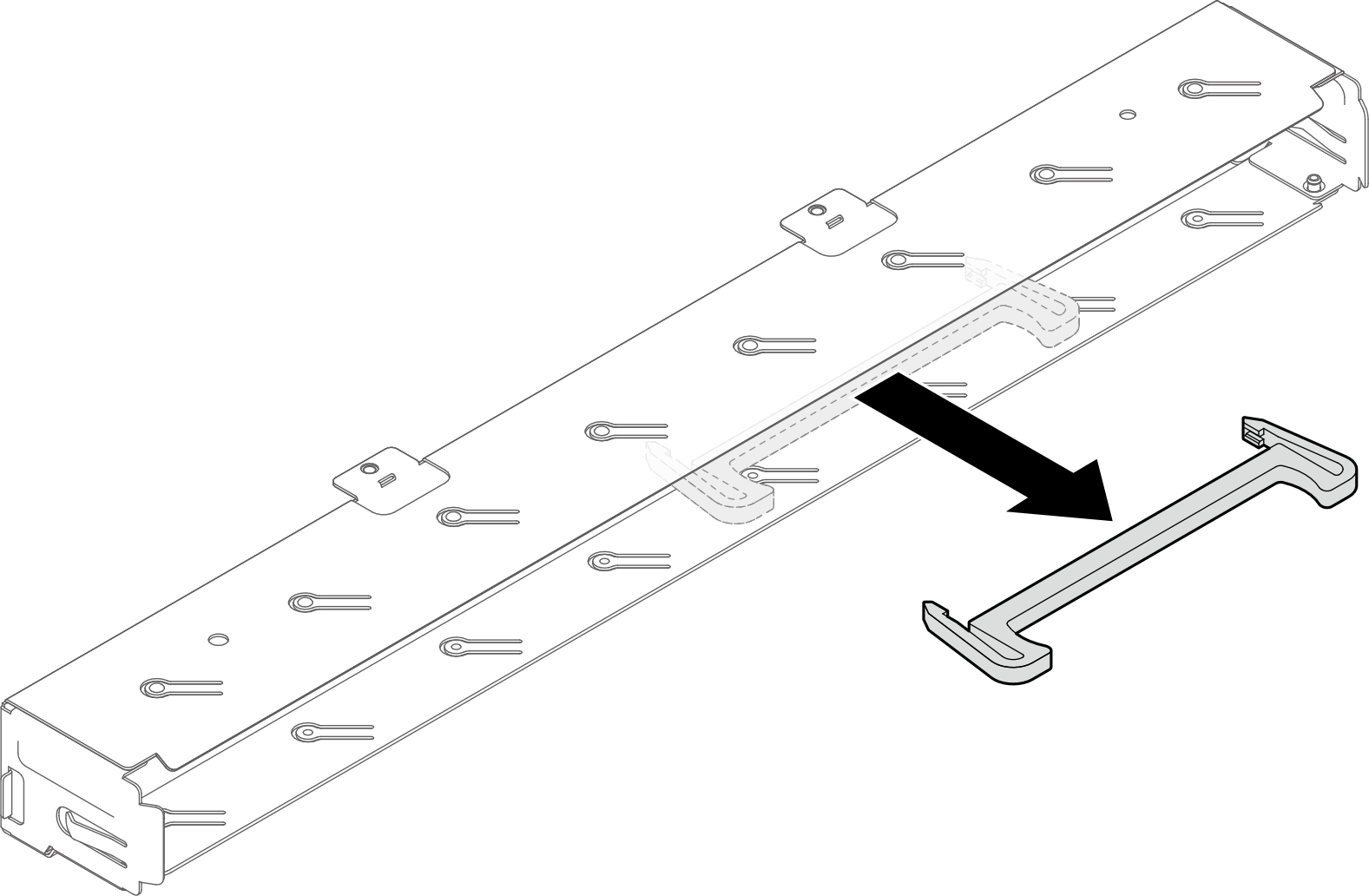

3. DIMM 拆卸工具以磁性方式固定在填充件内部。从填充件上卸下工具。
   图 3. 获取 DIMM 卸下工具


4. 卸下连接到 DIMM 梳的内存条工具。
   注

   由于水循环模块管通过内存区域的位置所造成的空间限制，建议使用内存条工具。

   图 4. 卸下内存条工具

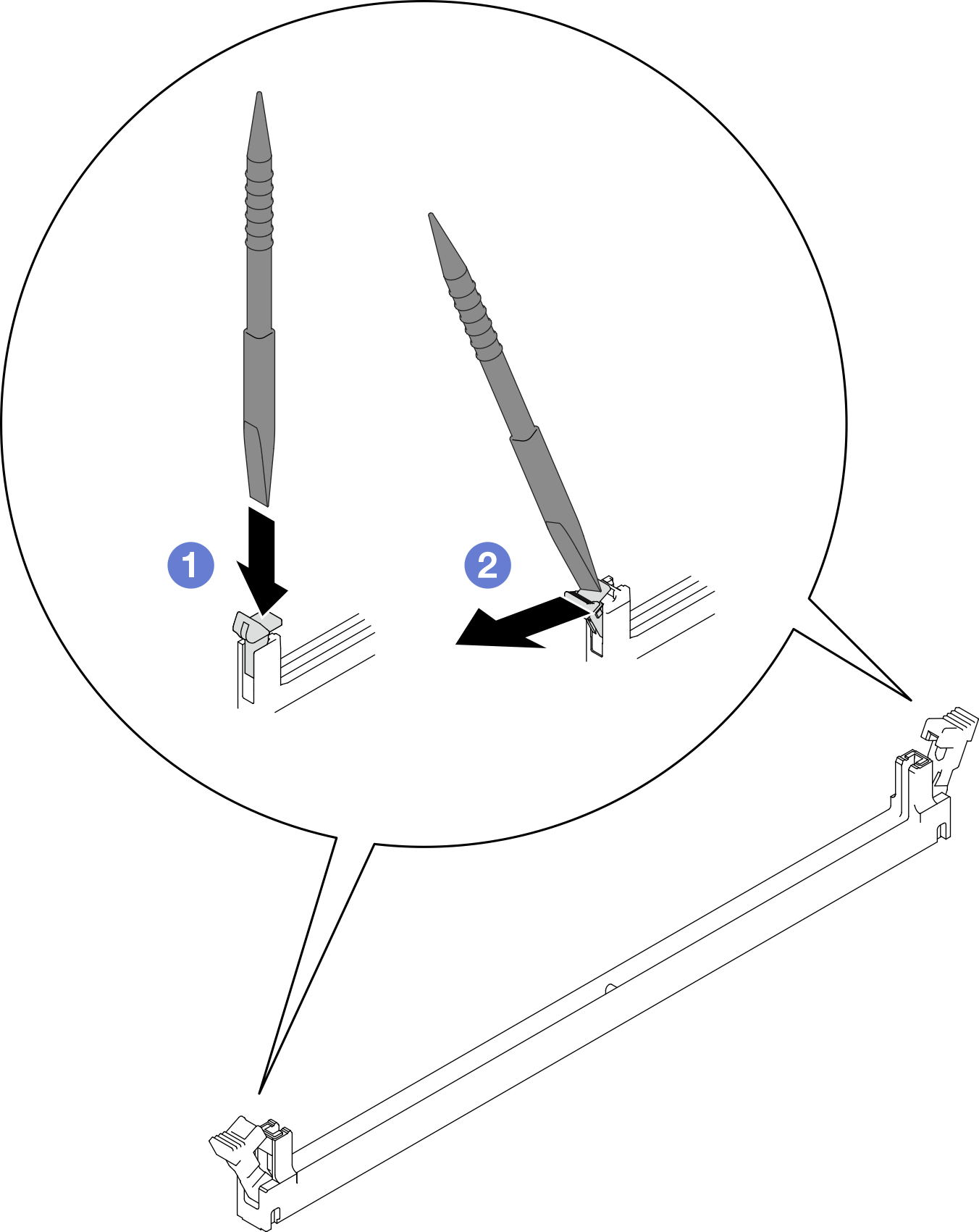

5. 使用内存条工具打开内存条插槽两端的固定夹。
   1. 将工具的尖端放在固定夹顶部。
   2. 向下按压工具，以转动并打开固定夹。
   图 5. 按下内存条插槽上的固定夹



   注意

   • 内存条是容易被静电损坏的设备。打开前，包装必须接地。

   • 要避免折断固定夹或损坏内存条插槽，打开及闭合固定夹时请勿用力。

6. 将 DIMM 拆卸工具安装到内存条。

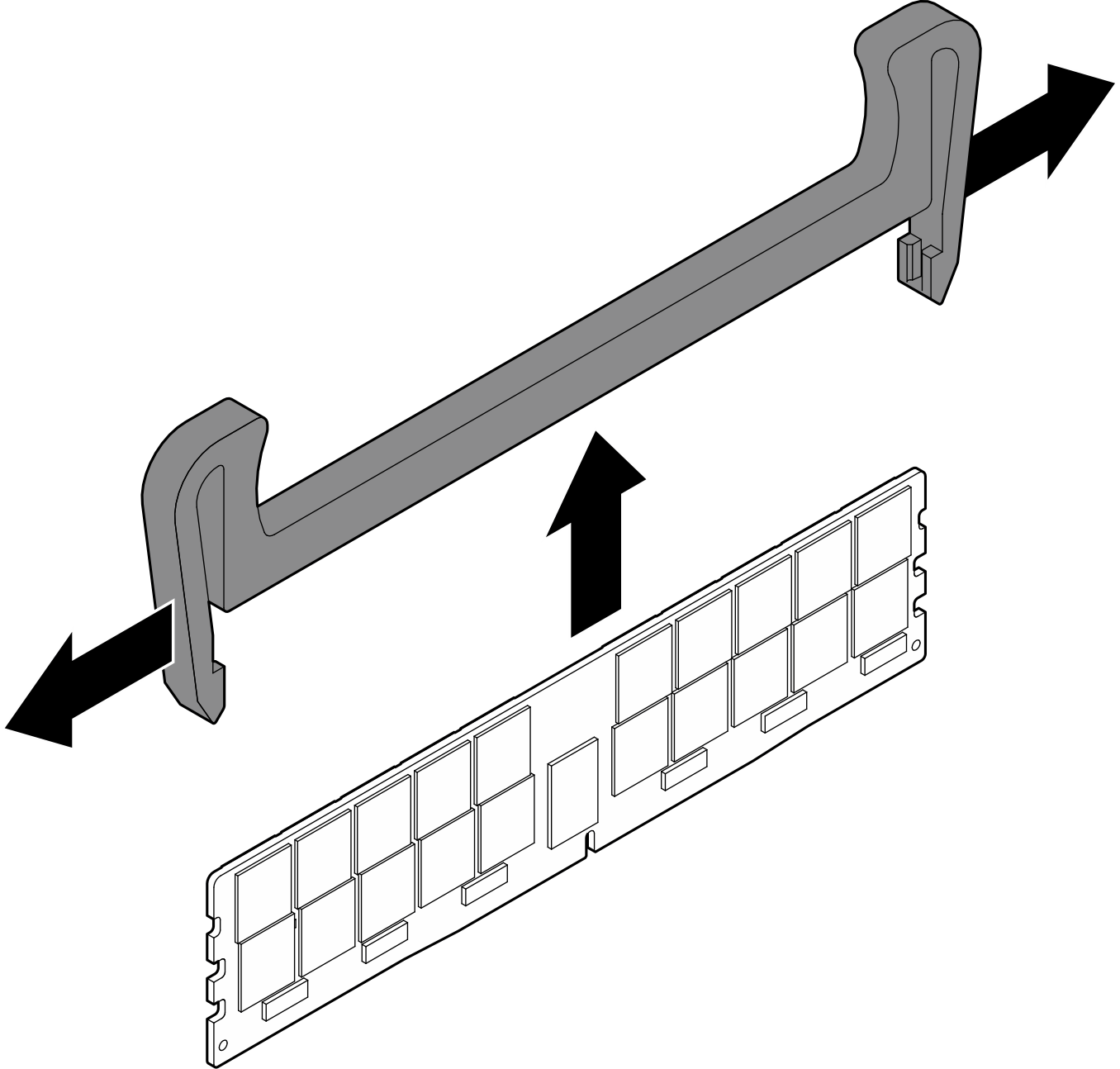

   1. 轻轻拉出工具的两侧。
   2. 工具两端内侧都有插槽。将插槽与内存条对齐。
   3. 将工具按压到内存条上，直至工具连接到内存条。
      图 6. 将 DIMM 拆卸工具安装到内存条


   4. 松开工具的两侧，使 DIMM 安装到工具上。
      图 7. 松开工具的侧面

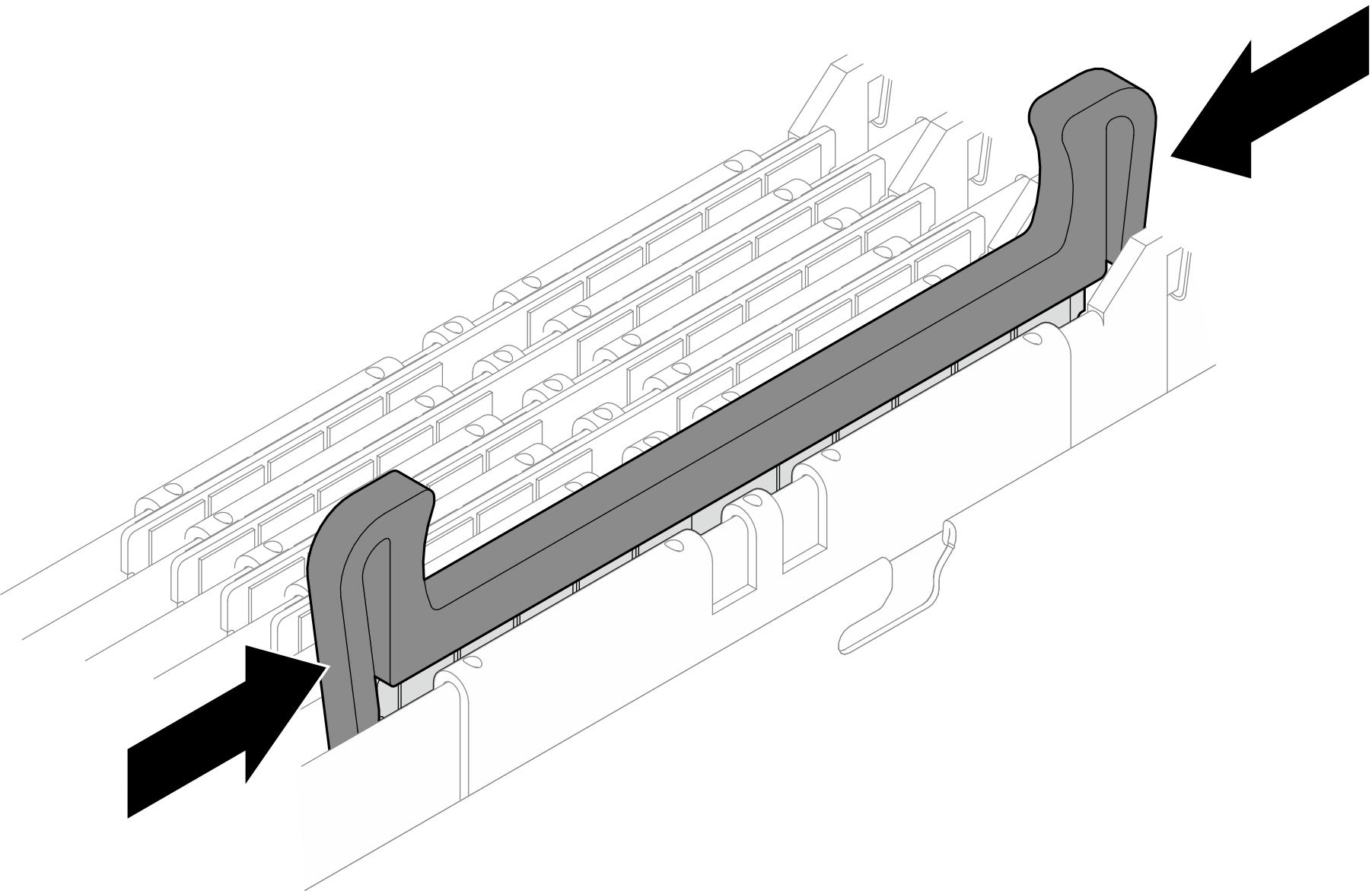

7. 用拇指和食指捏住 DIMM 拆卸工具的左右两端。
   图 8. 用拇指和食指握住 DIMM 拆卸工具

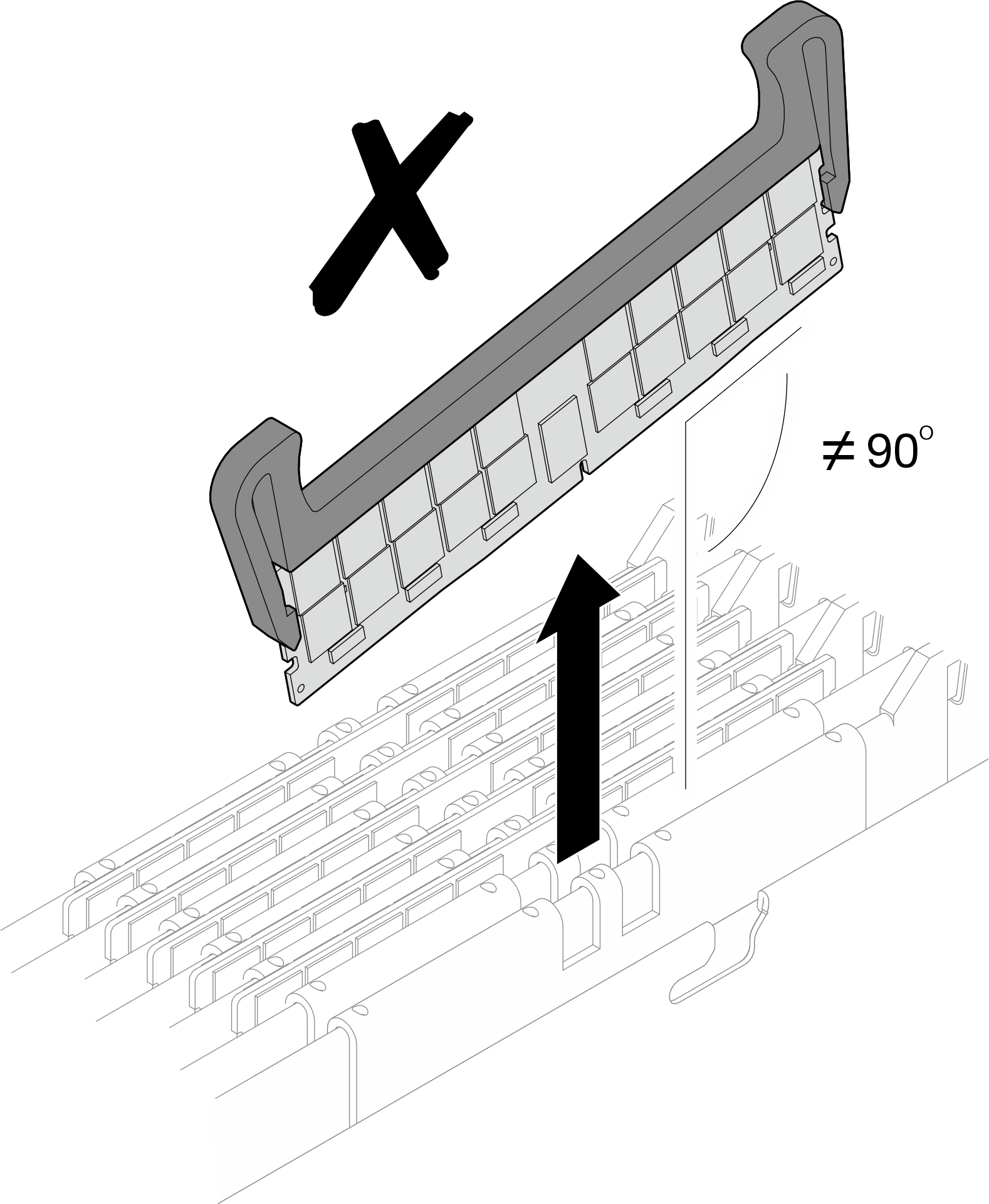

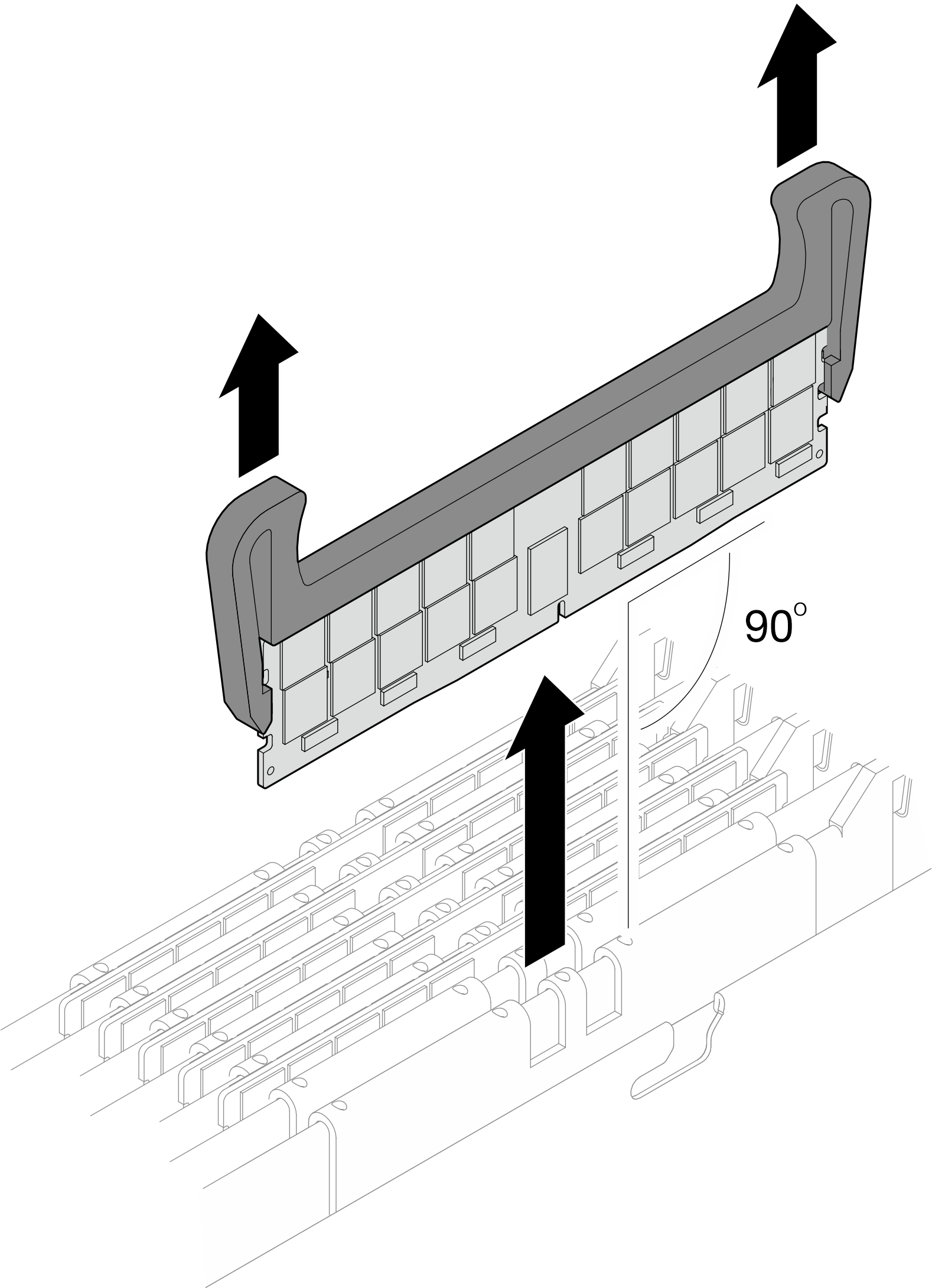

8. 捏住 DIMM 拆卸工具从 DIMM 插槽中卸下 DIMM。使内存条与内存条插槽保持平行。
   注

   卸下时应保持内存条水平。

   图 9. 用拇指和食指握住 DIMM 拆卸工具



   图 10. 卸下 DIMM


9. 松开工具并将其从 DIMM 上卸下。
   图 11. 从 DIMM 上卸下 DIMM 拆卸工具

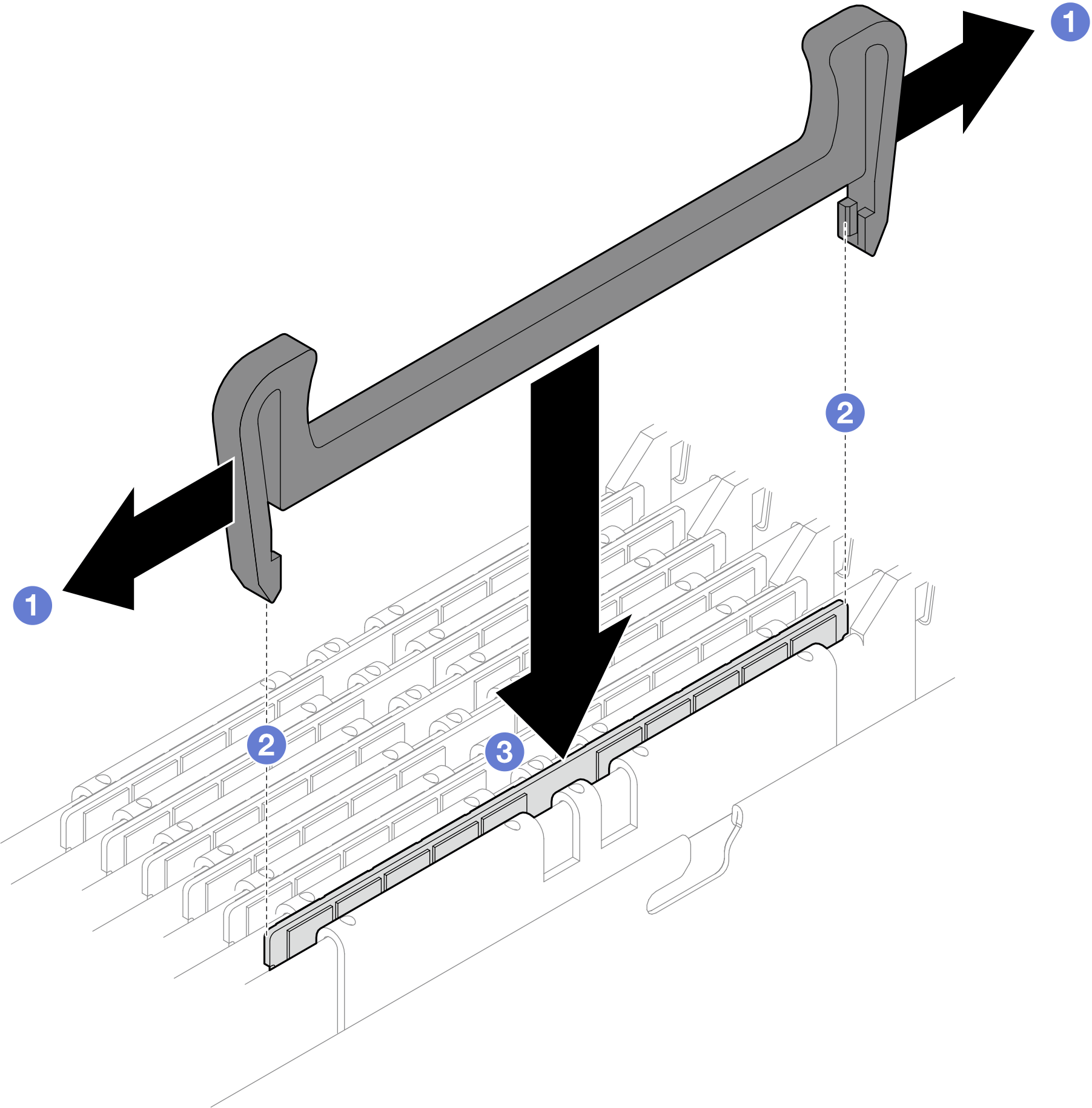

10. 将内存条工具安装到 DIMM 梳。
    图 12. 安装内存条工具


11. 将 DIMM 拆卸工具的磁性面贴附到机柜填充件的内部。

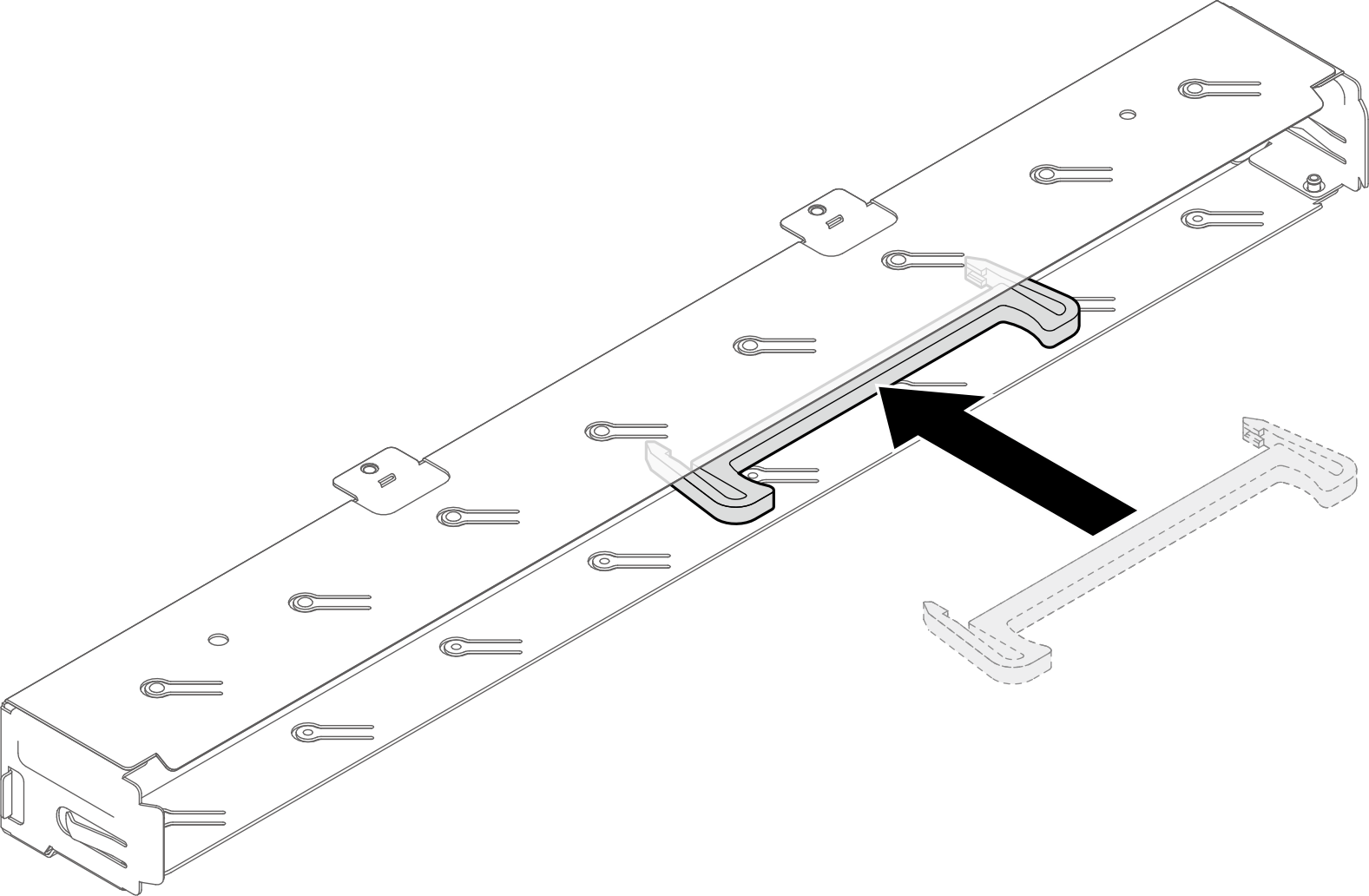

    图 13. 将工具的磁性面贴附到机柜内部


12. 将机柜填充件安装到机柜背面。
    1. 从机柜背面将机柜填充件插入机柜。
    2. 拧紧五颗指旋螺钉以将填充件固定到机柜。

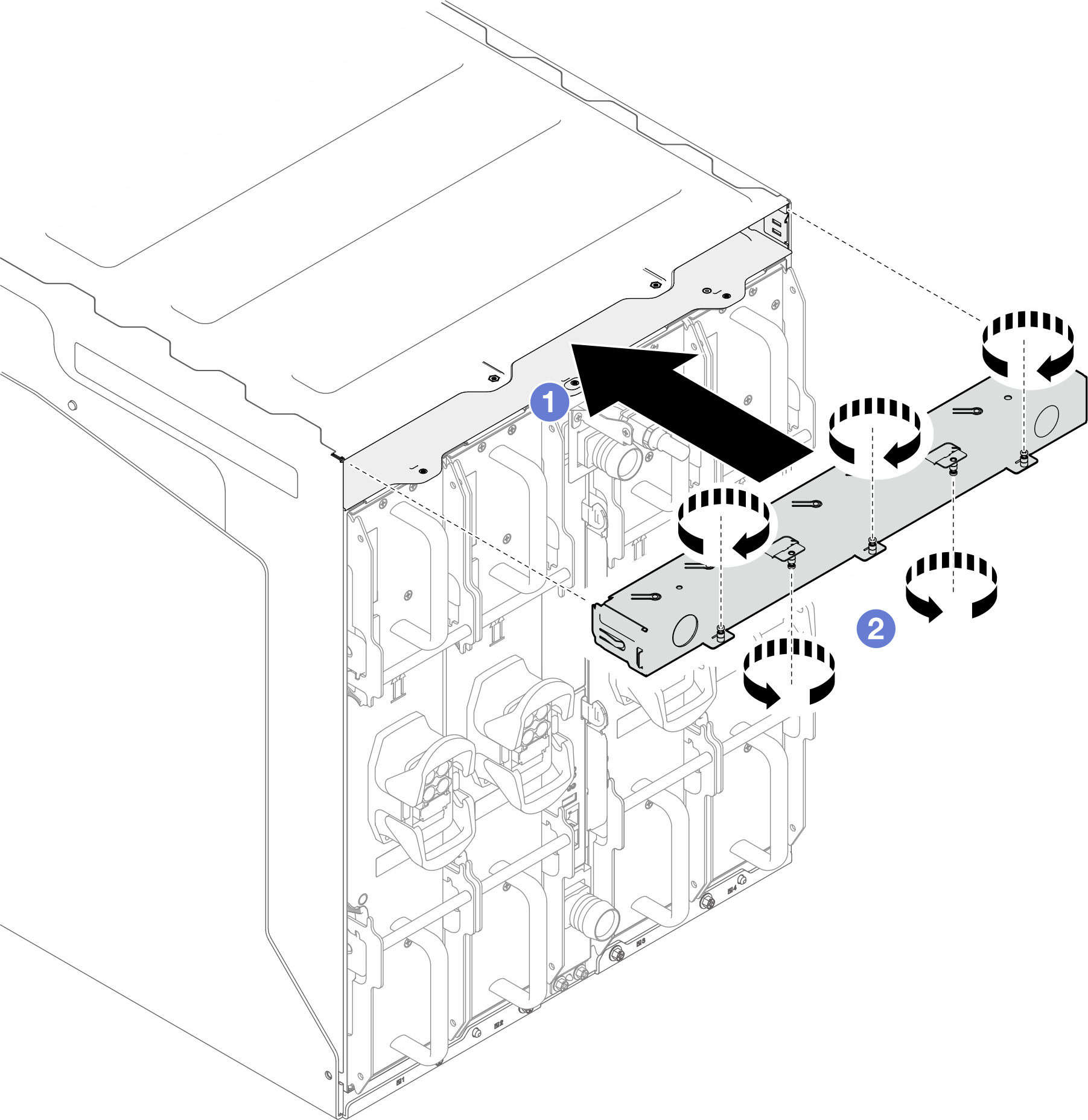

    图 14. 安装机柜填充件
