安装内存条（双侧散热）

按以下信息安装需要双侧散热的内存条。

重要

128 GB RDIMM、32 GB MRDIMM、64 GB MRDIMM 需要双侧散热。（32 GB、64 GB 和 96 GB RDIMM 需要单侧散热，请参阅更换内存条（单侧散热）。）

关于本任务

有关内存配置和安装的详细信息，请参阅内存条安装规则和安装顺序。

注意

• 请阅读安装准则和安全检查核对表以确保操作安全。

• 请确保在从系统上拔下电源线 20 秒后再卸下或安装内存条。这样可以使系统完全放电，以便安全地操作内存条。

• 内存条容易被静电损坏，操作时需特殊对待。除适用于操作容易被静电损坏的设备的标准准则外：

  • 卸下或安装内存条时始终佩戴静电释放腕带。也可以使用静电释放手套。

  • 切勿同时拿取两个或更多内存条，以免使其互相接触。存储时请勿直接堆叠内存条。

  • 切勿接触内存条插槽金制触点或使这些触点接触内存条插槽壳体外部。

  • 小心操作内存条：切勿弯曲、扭转或使内存条跌落。

  • 请勿使用任何金属工具（例如夹具或卡箍）来处理内存条，因为硬质金属可能会损坏内存条。

  • 请勿在手持包装或无源组件的同时插入内存条，否则可能因插入力过大而导致包装破裂或无源组件分离。

  • 在未使用的插槽中必须安装 DIMM 填充件以确保正常散热。

下图显示了主板上的处理器插槽和内存条接口的位置。

图 1. 处理器插槽和内存条接口位置

注

下面的插图可能与您的硬件略有不同，但安装方法是一样的。

观看操作过程

• 关于此过程的视频请见 YouTube。

过程

1. 安装需要双侧散热的内存条时，托盘中必须安装 DIMM 散热条。确保在水循环模块中安装 16 根 DIMM 散热条（每个节点 8 根）。请参阅安装 DIMM 散热条。
2. 卸下连接到 DIMM 梳的内存条工具。
   注

   由于水循环模块管通过内存区域的位置所造成的空间限制，建议使用内存条工具。

   图 2. 卸下内存条工具


3. 使用内存条工具打开内存条插槽两端的固定夹。
   1. 将工具的尖端放在固定夹顶部。
   2. 向下按压工具，以转动并打开固定夹。
   图 3. 按下内存条插槽上的固定夹



   注意

   • 内存条是容易被静电损坏的设备。打开前，包装必须接地。

   • 要避免折断固定夹或损坏内存条插槽，打开及闭合固定夹时请勿用力。

4. 将装有内存条的防静电包装与节点外部任何未上漆的金属表面接触；然后从包装中取出内存条。
5. 将内存条与插槽对齐，然后用双手将内存条轻轻地放在插槽上。
6. 安装内存条。
   1. 同时握住内存条的左右两端，使其与插槽保持平行。
   2. 将内存条与插槽对齐，轻轻将其放在插槽上。然后，用力将内存条两端笔直向下按入插槽，直至固定夹啮合到锁定位置。

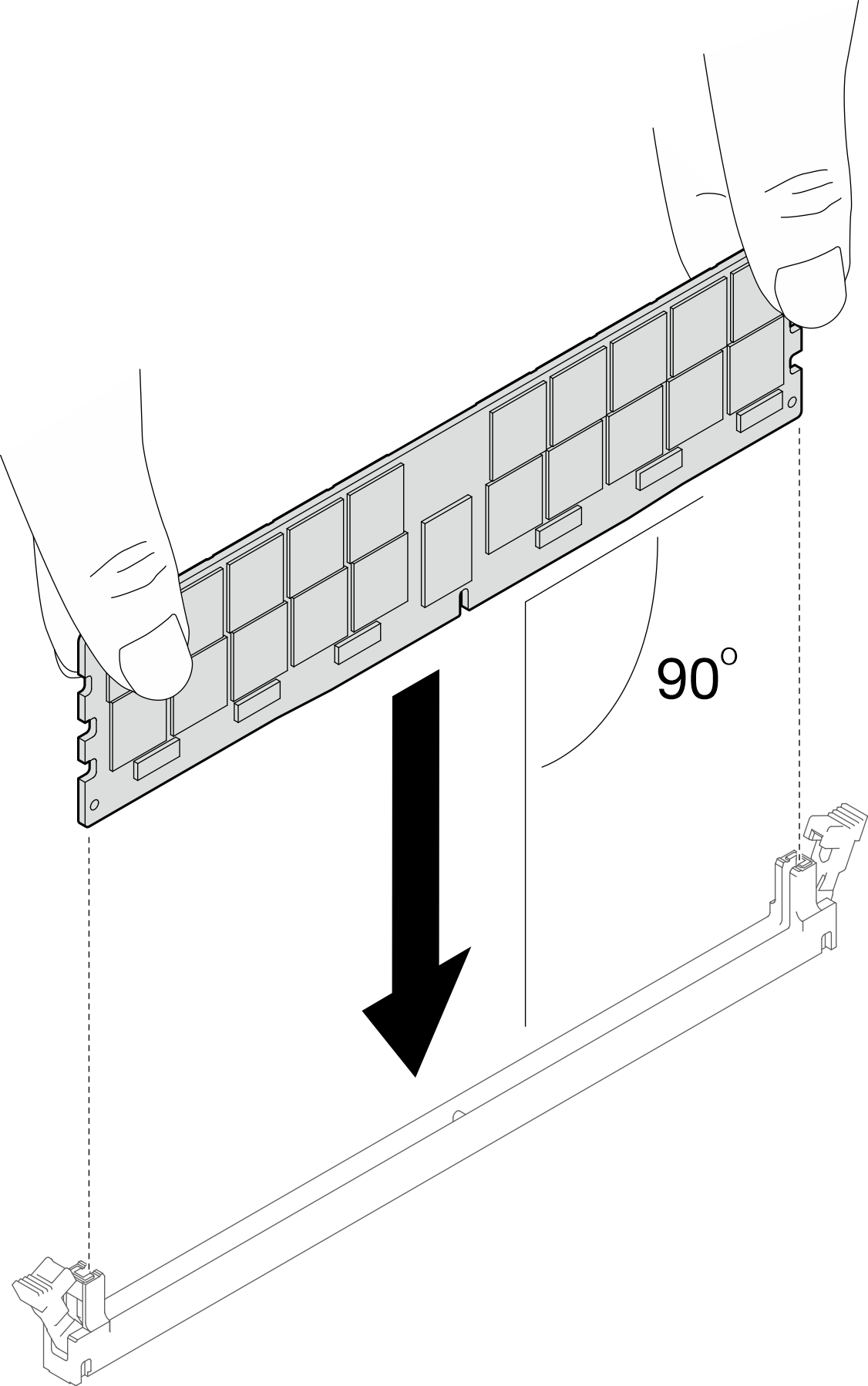

   图 4. 安装内存条

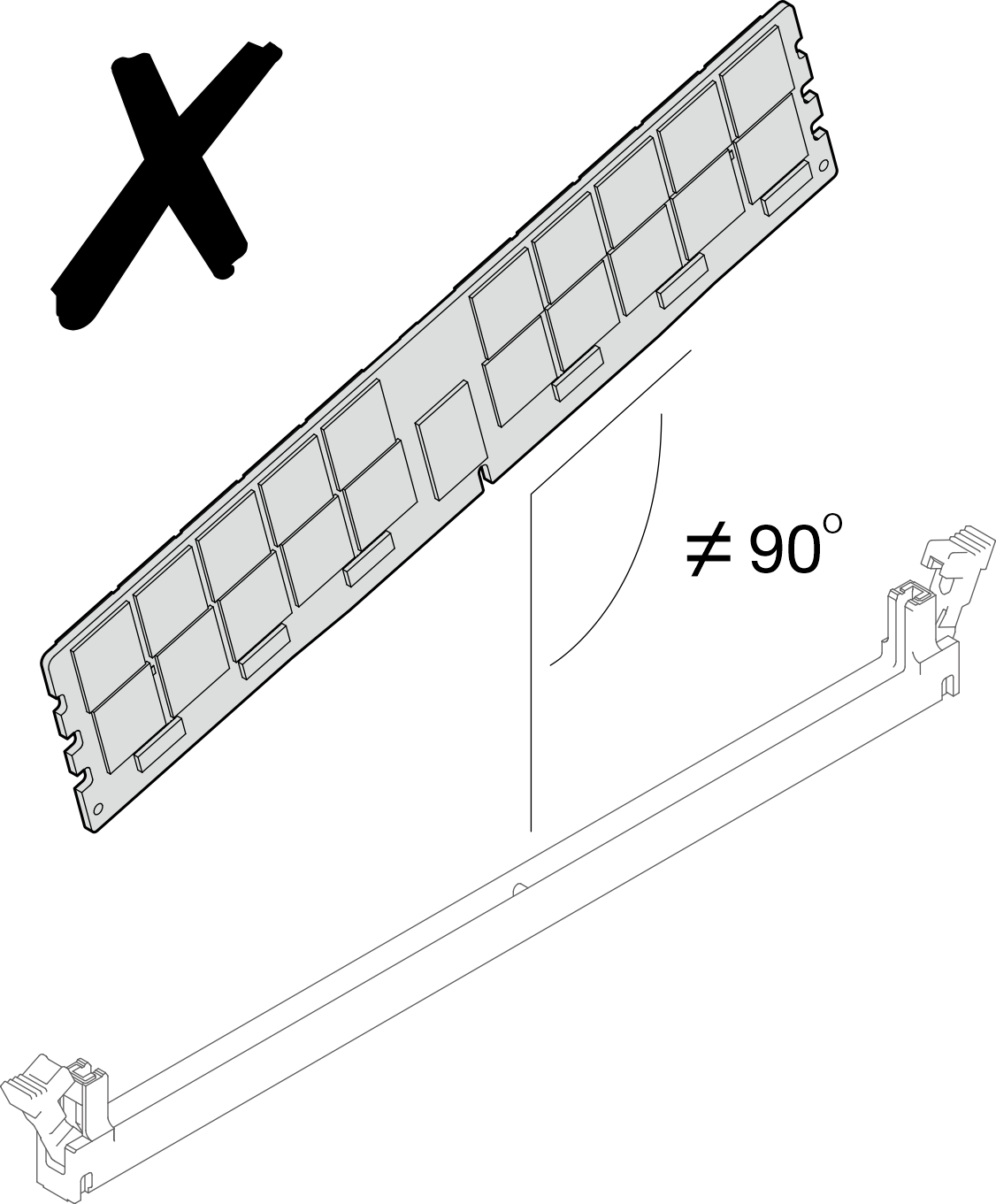

   注

   安装时应保持内存条水平。


7. 确保固定夹已正确锁定。如果固定夹处于打开状态，请用力按压内存条左右两端，直至固定夹锁定。

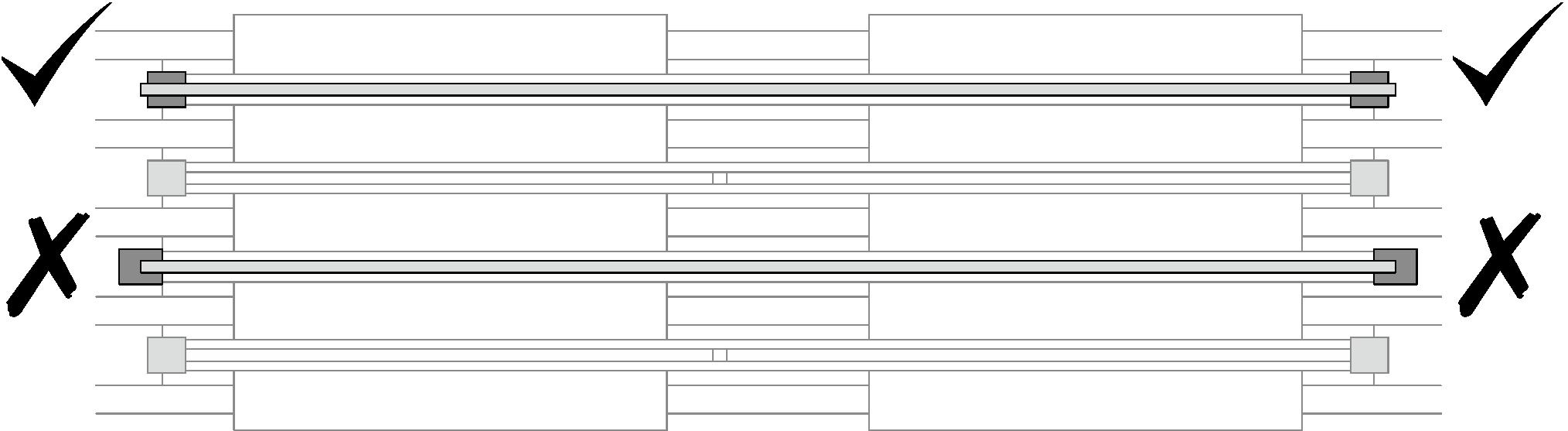

   图 5. 内存条插槽上的固定夹的打开和锁定状态


8. 将内存条工具安装到 DIMM 梳。
   图 6. 安装内存条工具
