Extracción de un módulo de memoria (refrigeración de doble lado)

Utilice esta información para quitar un módulo de memoria que requiera refrigeración de doble cara.

Importante

RDIMM de 128 GB, MRDIMM de 32 GB y MRDIMM de 64 GB requieren refrigeración de doble cara. (Los RDIMM de 32 GB, 64 GB y 96 GB requieren refrigeración de un solo lado. Consulte Módulo de memoria (refrigeración de un solo lado)).

Acerca de esta tarea

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

• Apague la bandeja DWC correspondiente en la que se va a realizar la tarea.

• Desconecte los cables de alimentación y todos los cables externos del alojamiento.

• Desconecte los cables de alimentación del alojamiento.

• Asegúrese de extraer o instalar el módulo de memoria 20 segundos después de desconectar los cables de alimentación del sistema. Esto permite que el sistema se descargue completamente de electricidad y que sea seguro manipular el módulo de memoria.

• Utilice la fuerza adicional para desconectar los cables QSFP si están conectados a la solución.

• Los módulos de memoria son sensibles a la descarga estática y requieren una manipulación especial. Además de las directrices estándar para Manipulación de dispositivos sensibles a la electricidad estática:

  • Siempre use una muñequera antiestática al quitar o instalar los módulos de memoria. También se pueden utilizar guantes antiestática.

  • Nunca sostenga dos o más módulos de memoria juntos, de forma que entren en contacto. No apile los módulos de memoria directamente uno encima de otro para el almacenamiento.

  • Nunca toque los contactos dorados de los conectores de los módulos de memoria ni permita que estos contactos toquen la parte exterior del alojamiento de los conectores de los módulos de memoria.

  • Maneje con cuidado los módulos de memoria: nunca doble, tuerza ni deje caer un módulo de memoria.

La siguiente ilustración muestra la ubicación de los zócalos de procesador y los conectores de módulo de memoria de la placa del sistema.

Figura 1. Ubicación del zócalo del procesador y del conector del módulo de memoria

Nota

Es posible que la ilustración siguiente sea ligeramente diferente de su hardware, pero el método de instalación es el mismo.

Observe el procedimiento

• Un video de este procedimiento está disponible en YouTube.

Procedimiento

1. Prepárese para esta tarea.
   1. Quite la bandeja del alojamiento. Consulte Extracción de una bandeja del alojamiento.
   2. Quite la cubierta de bandeja. Consulte Quitar la cubierta de la bandeja.
2. Quite el relleno del alojamiento de la parte posterior.

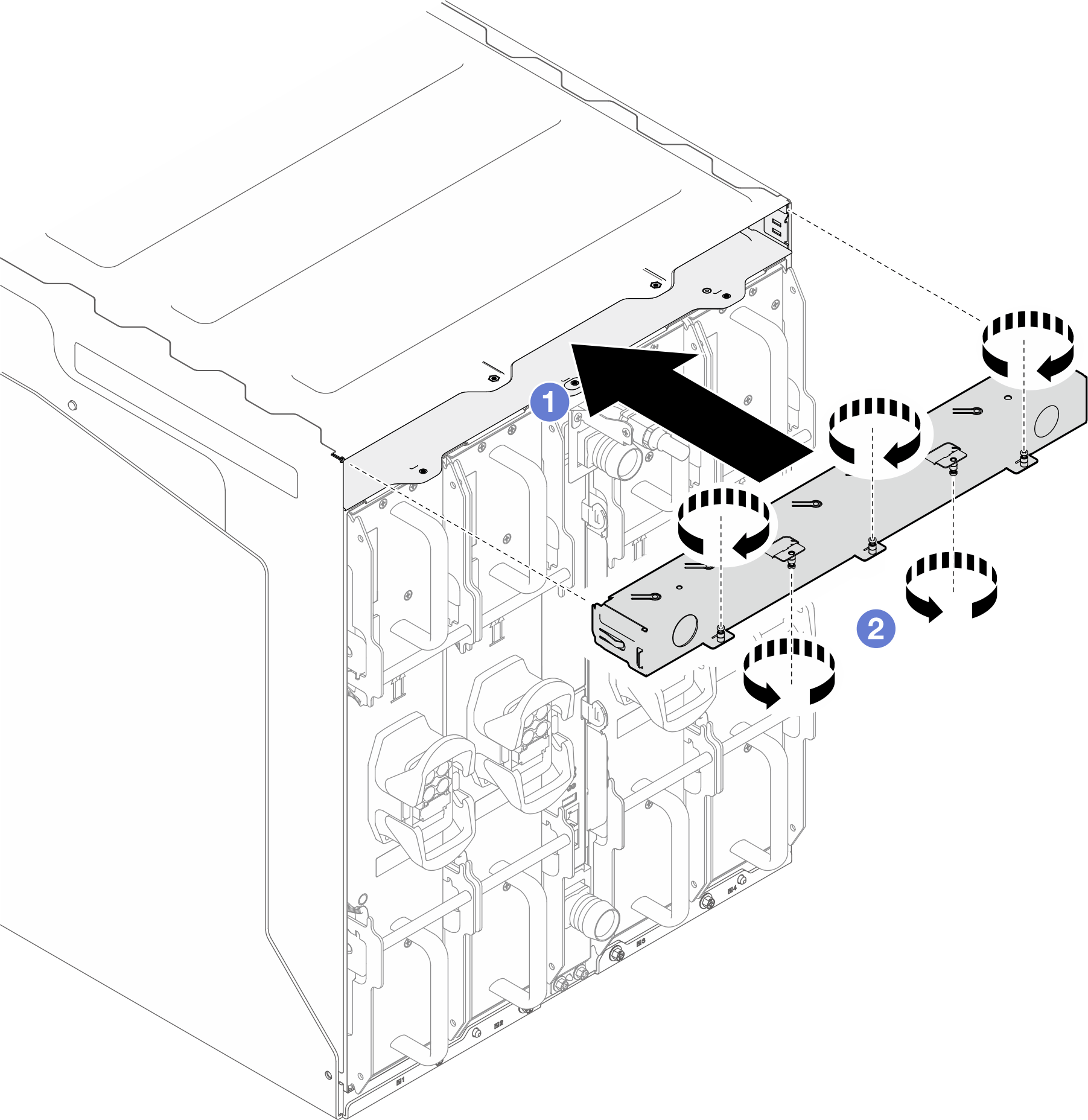

   1. En la parte posterior del alojamiento, suelte cinco tornillos de apriete manual que fijan el relleno al alojamiento.
   2. Quite el relleno del alojamiento.

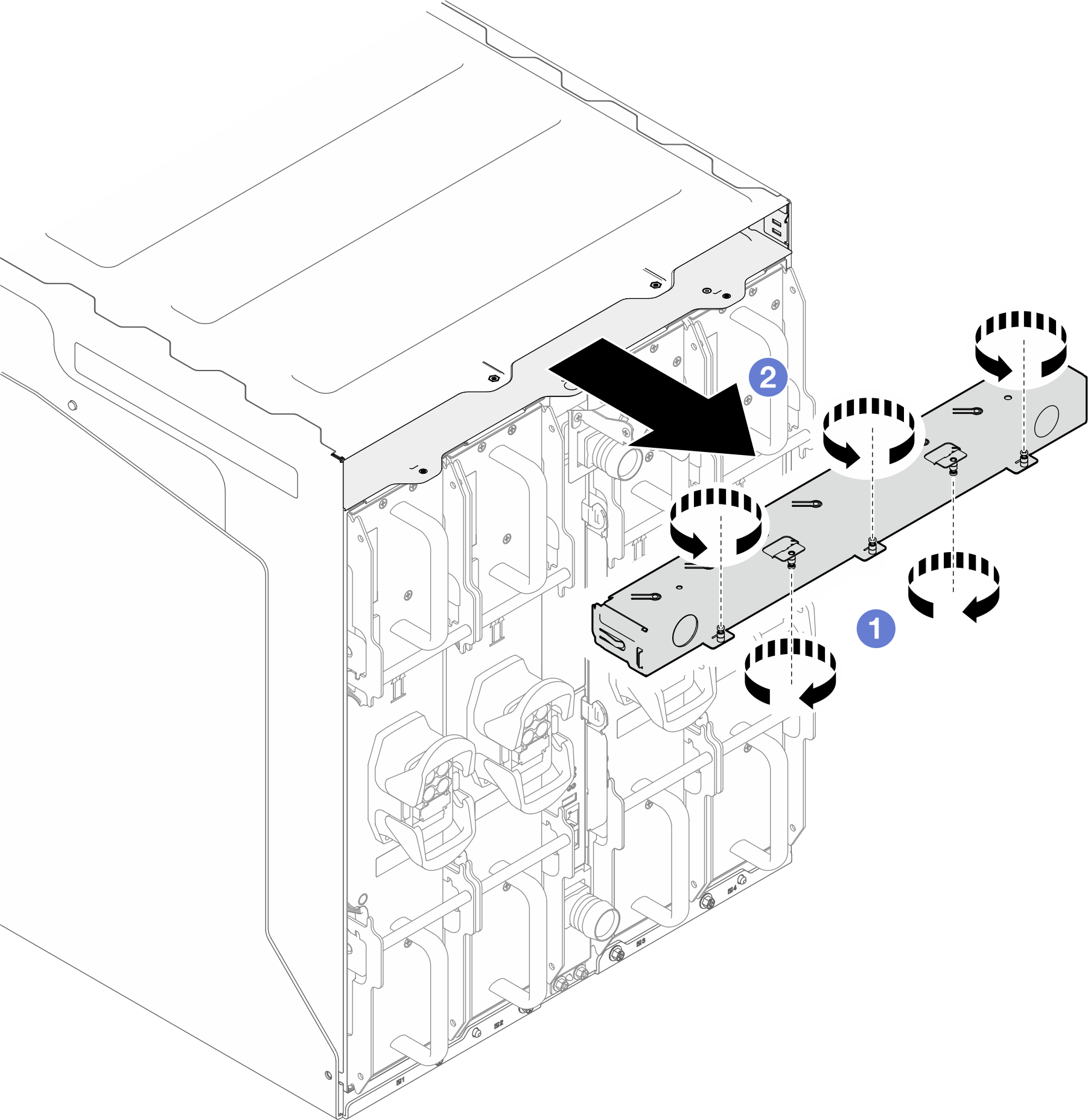

   Figura 2. Extracción del relleno del alojamiento

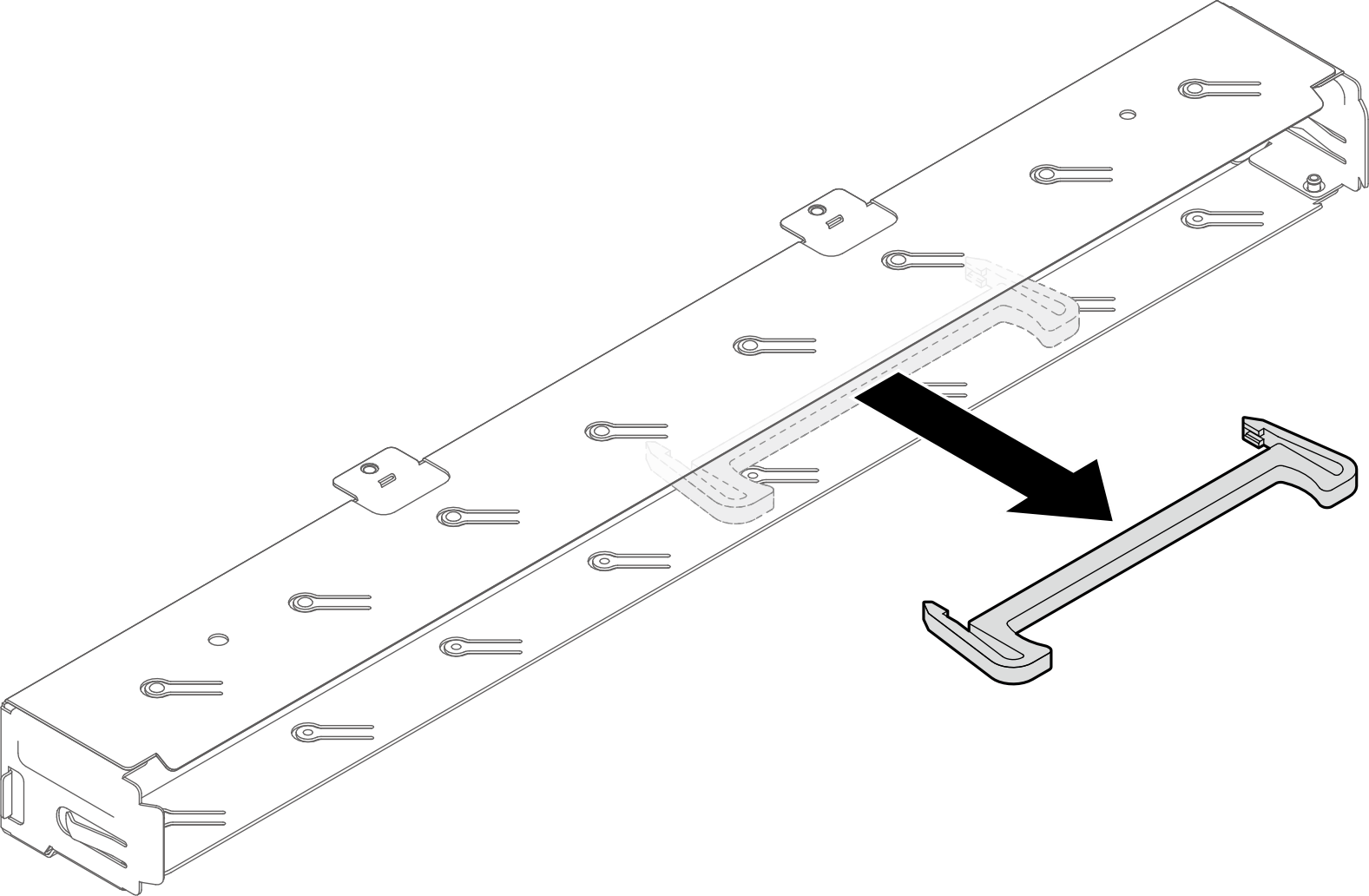

3. La herramienta de extracción de DIMM está unida magnéticamente al interior del relleno. Quite la herramienta del relleno.

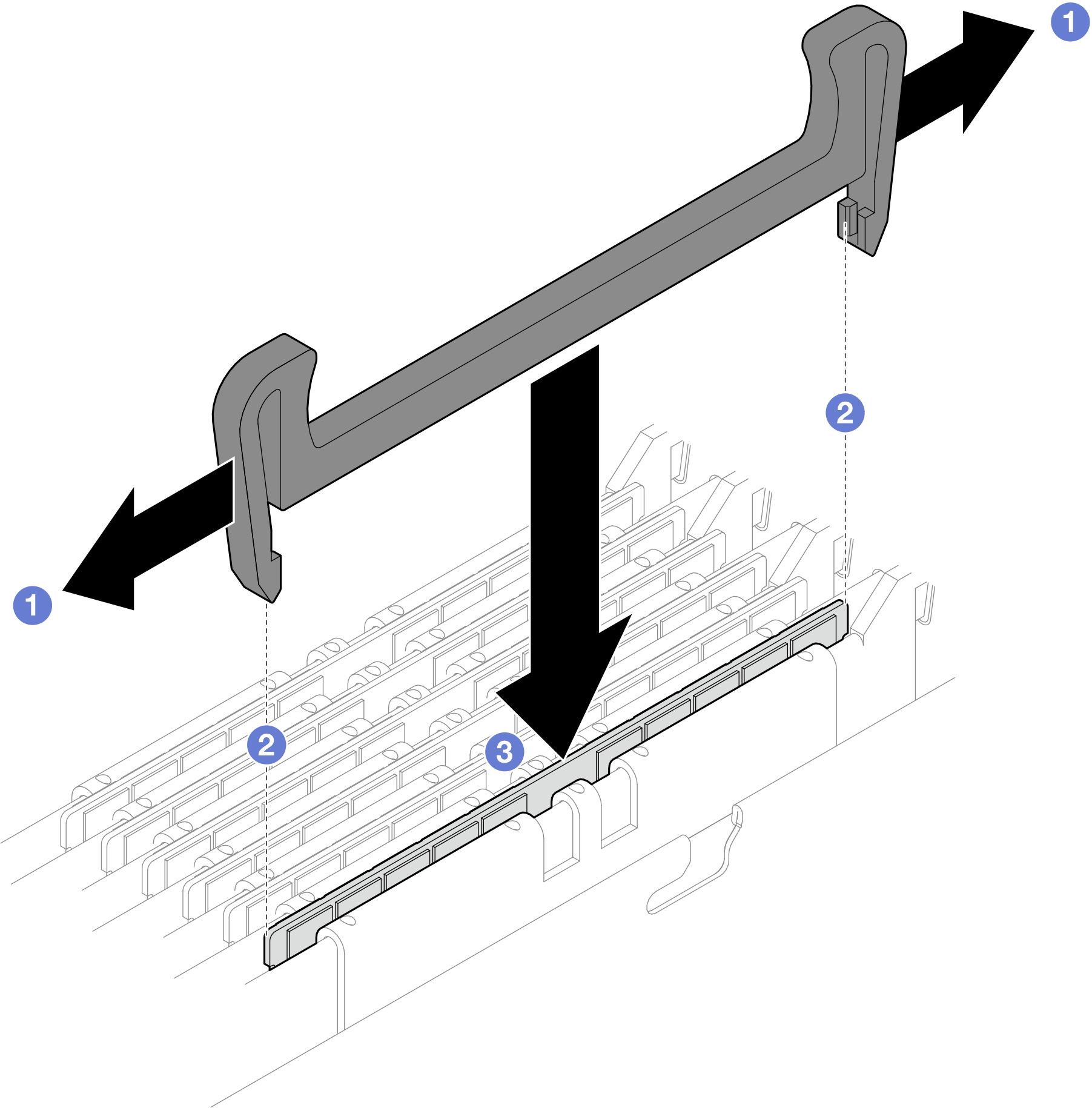

   Figura 3. Adquisición de la herramienta de extracción de DIMM


4. Quite la herramienta del módulo de memoria conectada a la guía de DIMM.
   Nota

   Se recomienda la herramienta del módulo de memoria debido a las limitaciones de espacio causadas por la ubicación de los tubos del bucle de agua a través de la sección de la memoria.

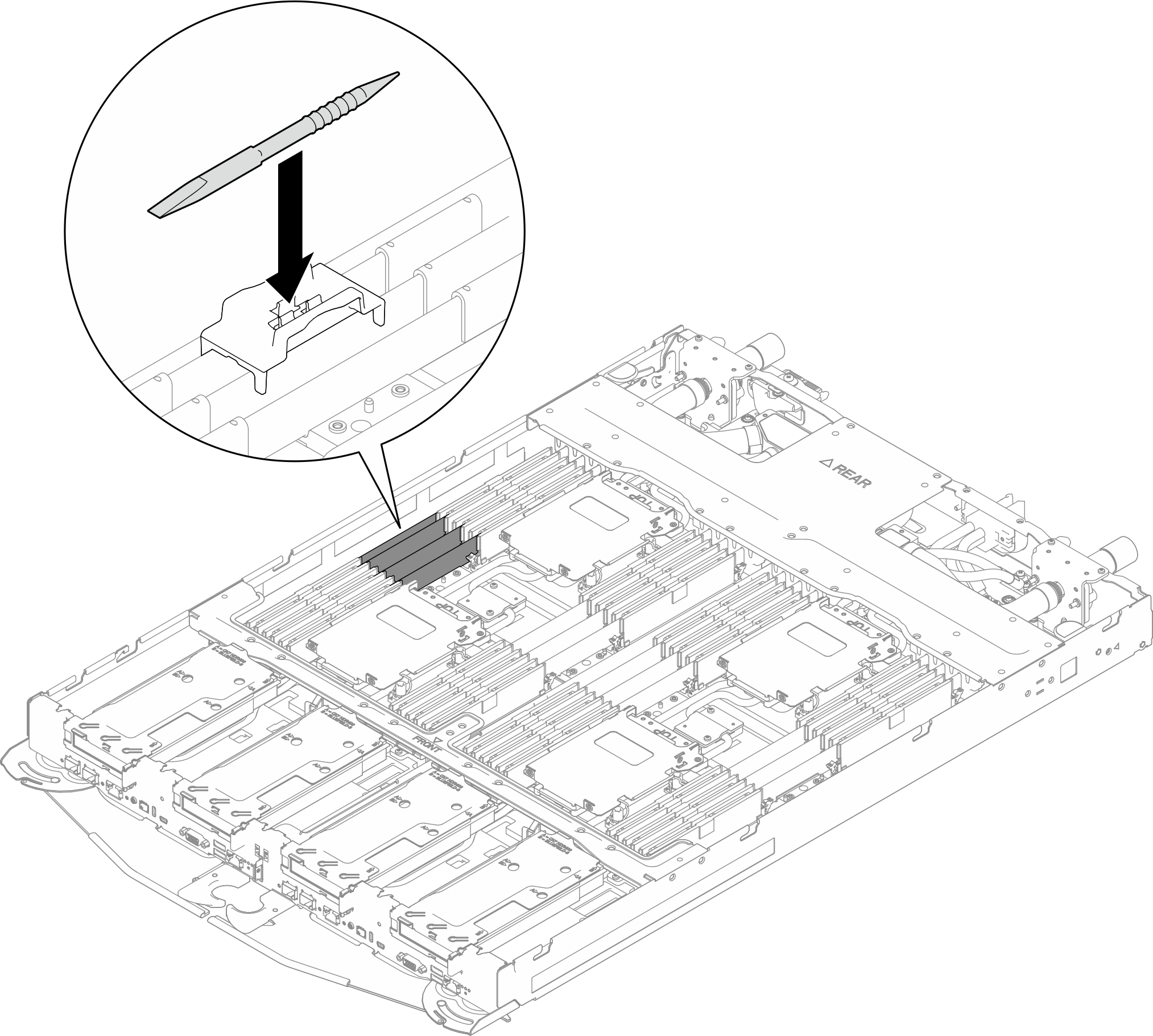

   Figura 4. Extracción de la herramienta del módulo de memoria


5. Desbloquee los clips de sujeción en cada extremo del conector de módulo de memoria con la herramienta del módulo de memoria.
   1. Coloque la punta de la herramienta en la parte superior del clip de sujeción.
   2. Presione la herramienta para girar y desbloquear el clip de sujeción.

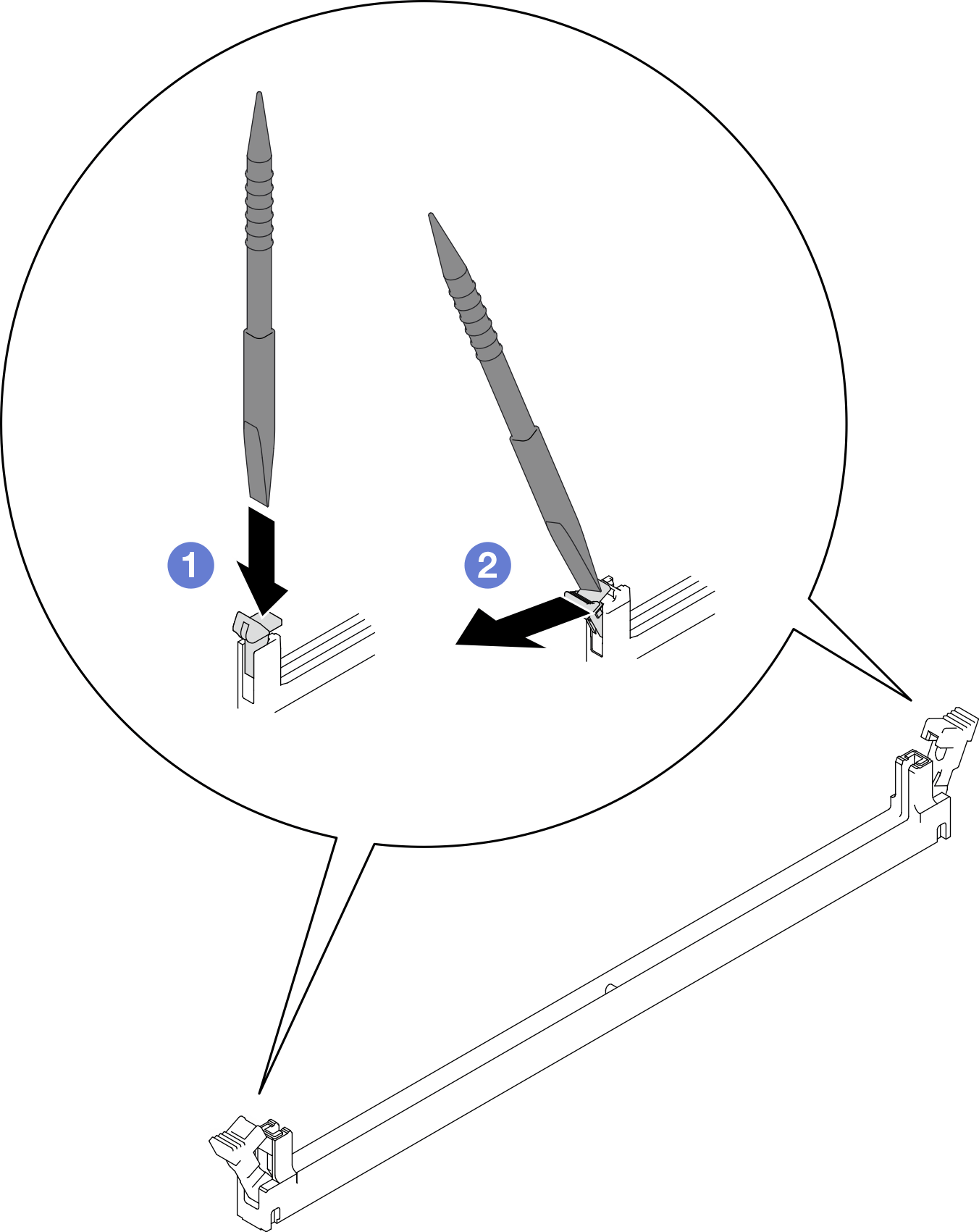

   Figura 5. Cómo presionar los clips de sujeción en el conector del módulo de memoria



   Atención

   • Los módulos de memoria son sensibles a la electricidad estática. El paquete debe estar conectado a tierra antes de abrirlo.

   • Para evitar que los clips de sujeción se rompan o que los conectores del módulo de memoria resulten dañados, abra y cierre los clips con cuidado.

6. Instale la herramienta de extracción de DIMM en el módulo de memoria.
   1. Tire ligeramente de los lados de la herramienta.
   2. Hay ranuras en el interior de ambos extremos de la herramienta. Alinee las ranuras con el módulo de memoria.
   3. Presione la herramienta hacia el módulo de memoria hasta que la herramienta se conecte con el módulo de memoria.
      Figura 6. Instalación de la herramienta de extracción de DIMM en el módulo de memoria

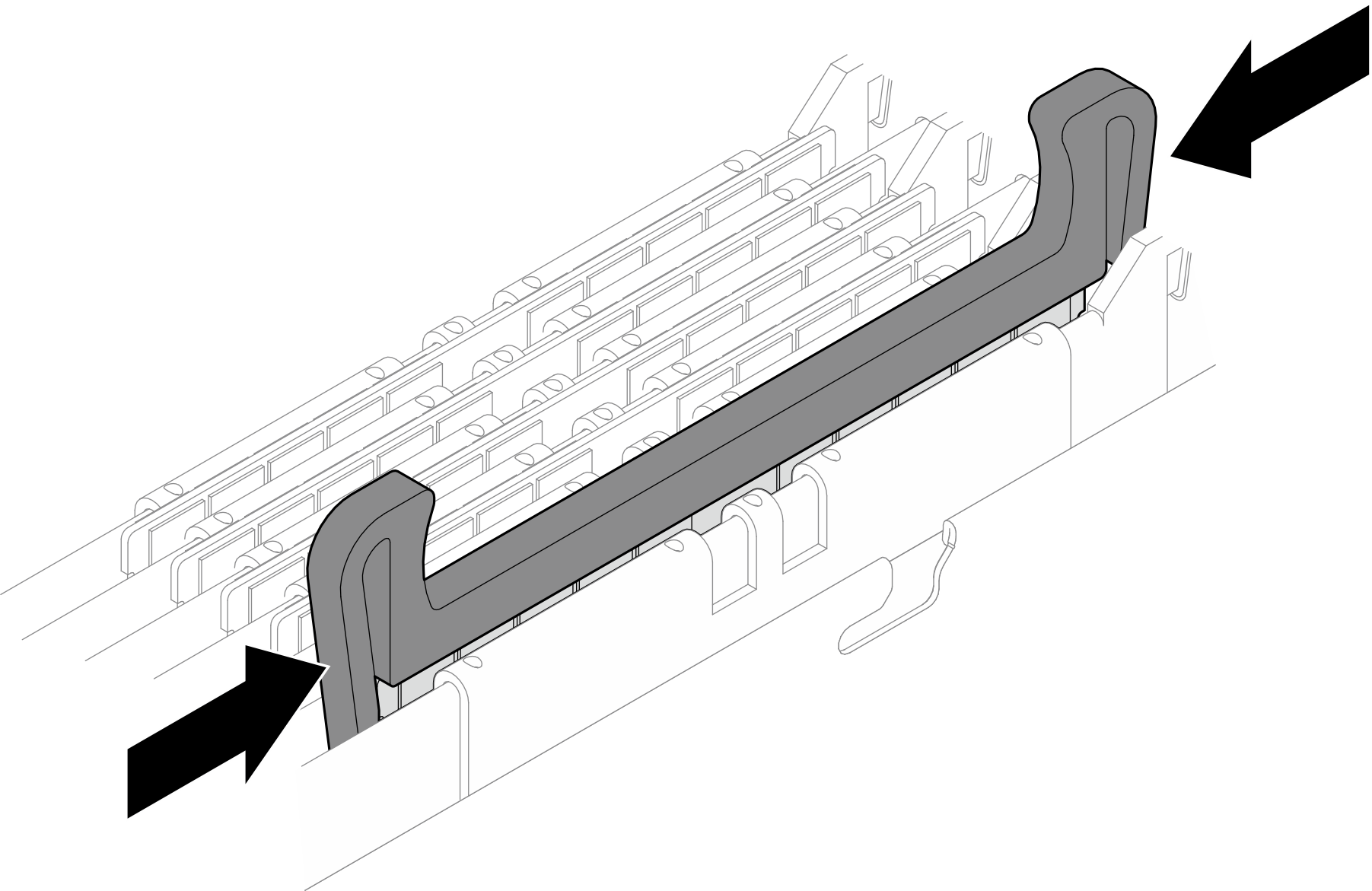

   4. Libere los lados de la herramienta para que el DIMM encaje en la herramienta.
      Figura 7. Liberación de los lados de la herramienta


7. Sujete los extremos derecho e izquierdo de la herramienta de extracción de DIMM con los pulgares e índices.
   Figura 8. Sujeción de las herramientas de extracción de DIMM con pulgares e índices


8. Mientras sostiene la herramienta de extracción de DIMM, extraiga el DIMM de las ranuras de DIMM. Mantenga el módulo de memoria en paralelo con las ranuras del módulo de memoria.
   Nota

   El módulo de memoria debe estar en posición horizontal durante la extracción.

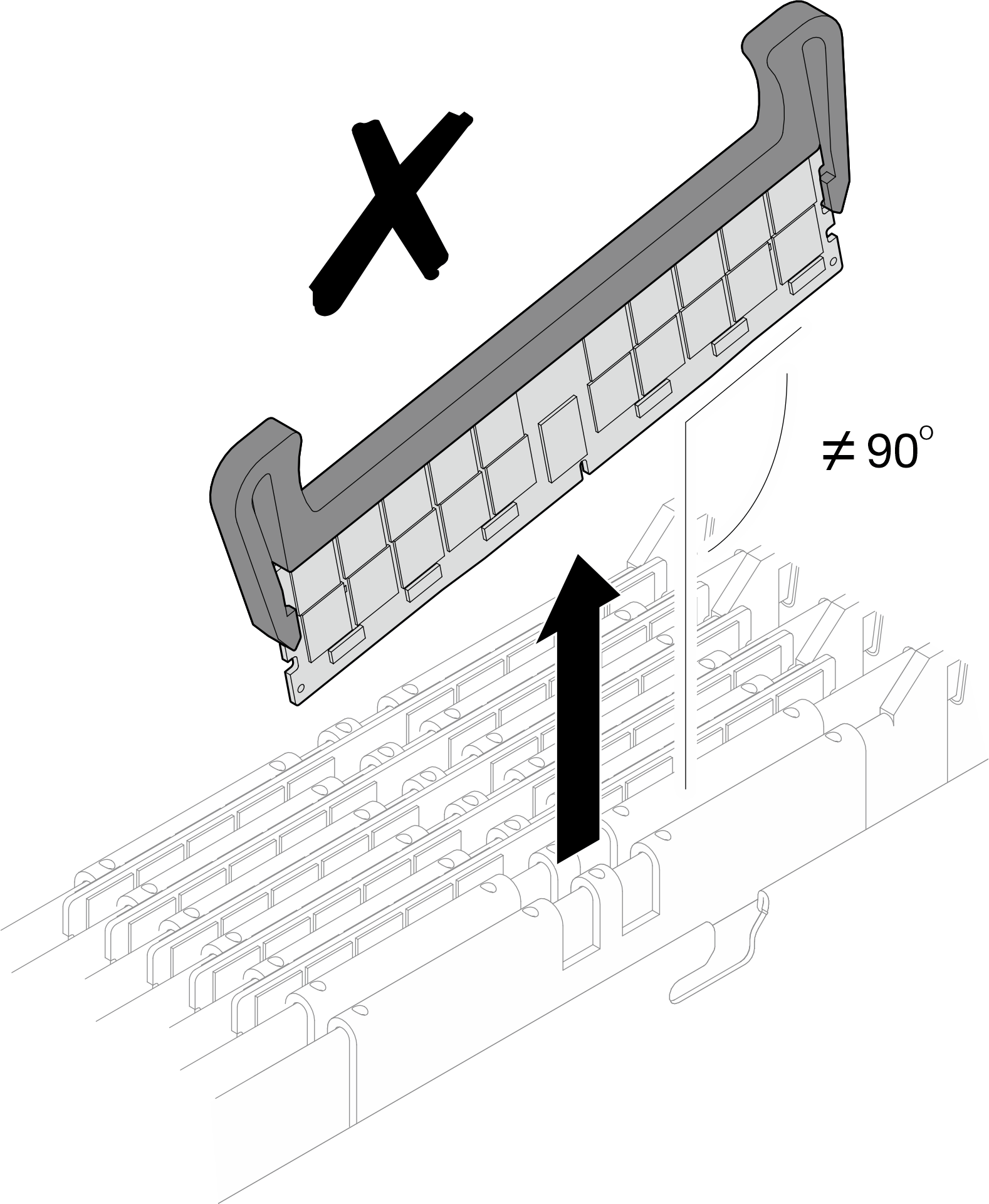

   Figura 9. Sujeción de las herramientas de extracción de DIMM con pulgares e índices

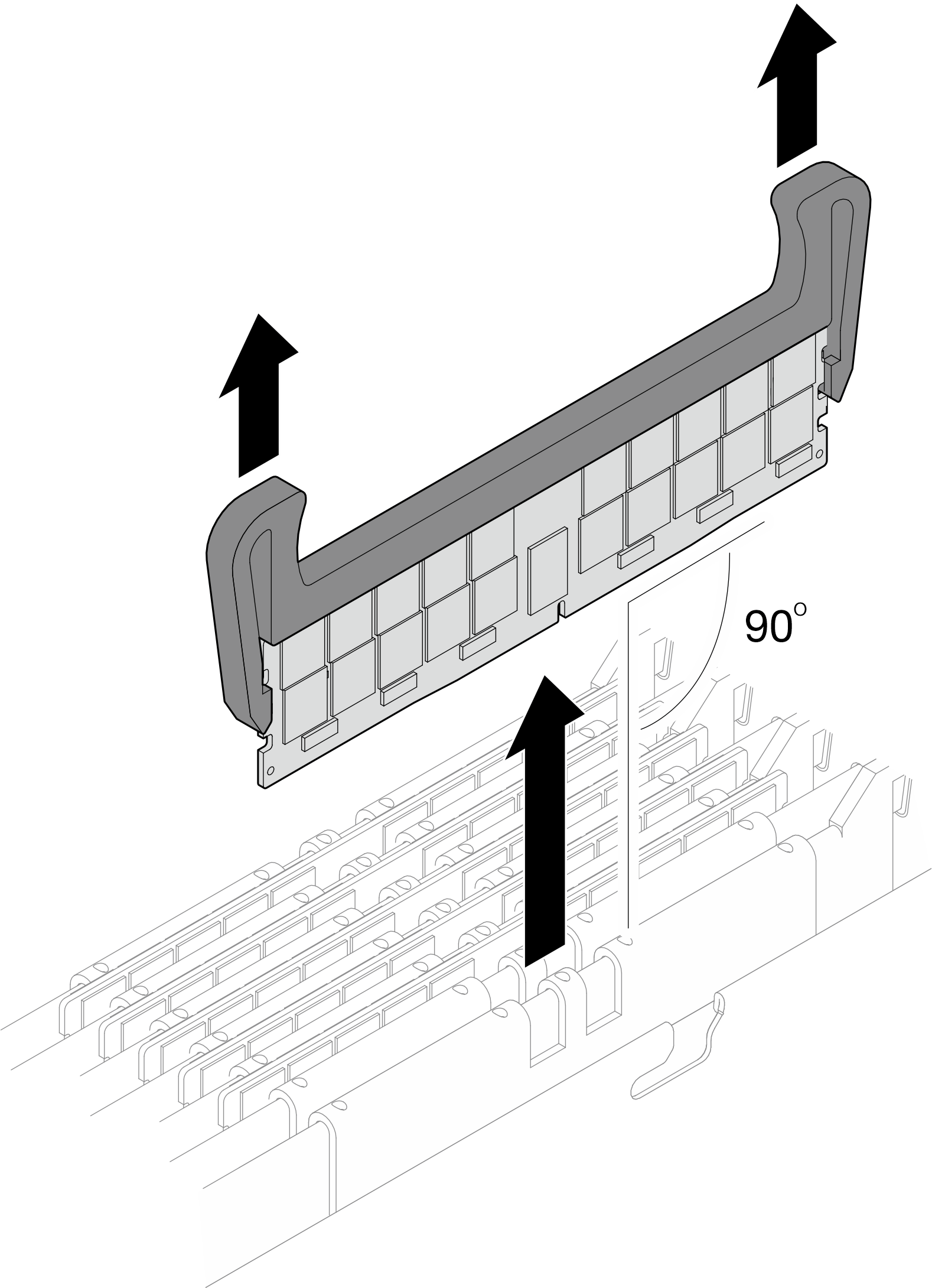

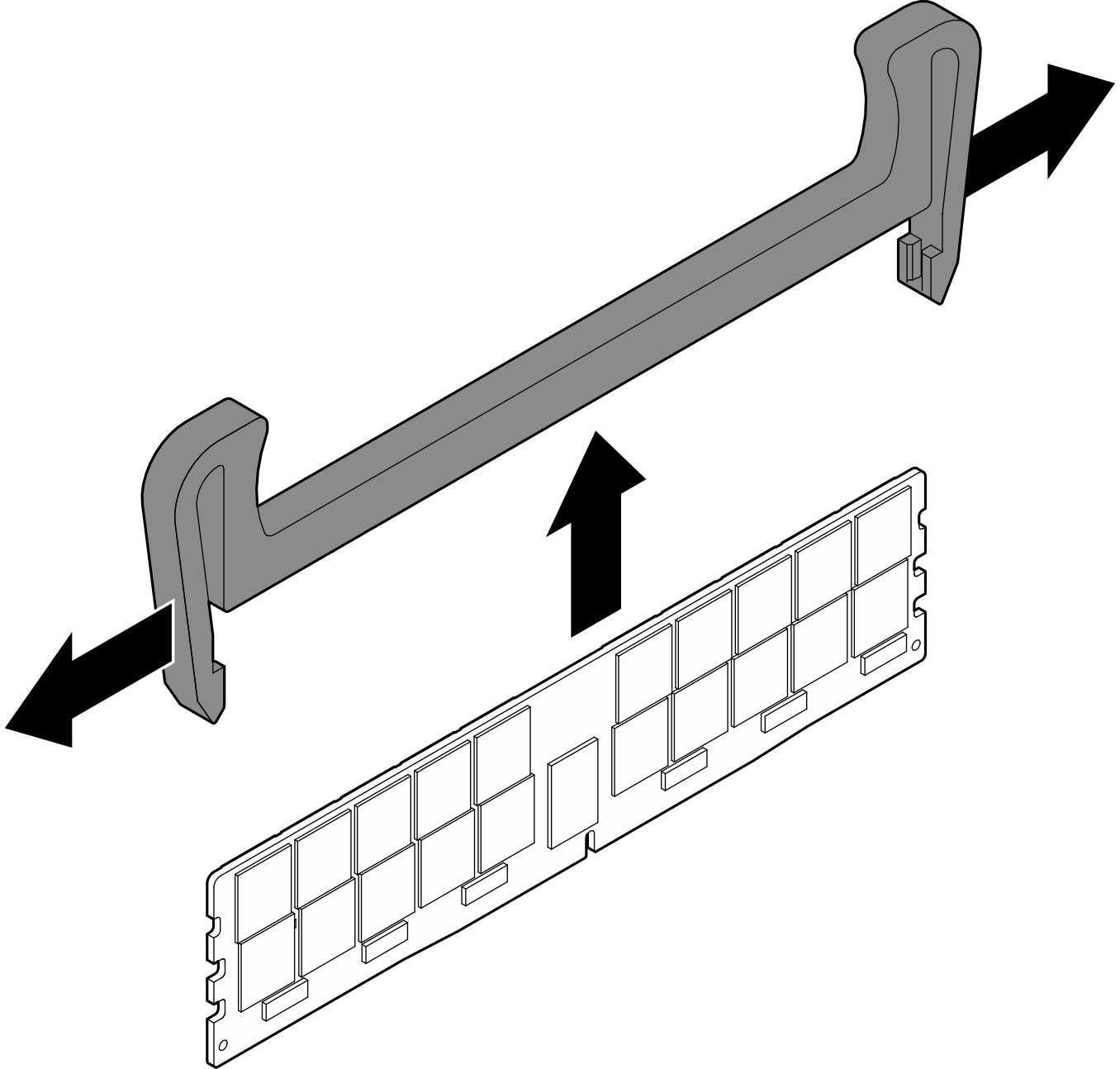

   Figura 10. Extracción del DIMM


9. Libere la herramienta y quítela del DIMM.
   Figura 11. Extracción de la herramienta de extracción de DIMM del DIMM


10. Instale la herramienta del módulo de memoria en la guía de DIMM.
    Figura 12. Instalación de la herramienta del módulo de memoria


11. Conecte el lado magnético de la herramienta de extracción de DIMM con el interior del relleno del alojamiento.

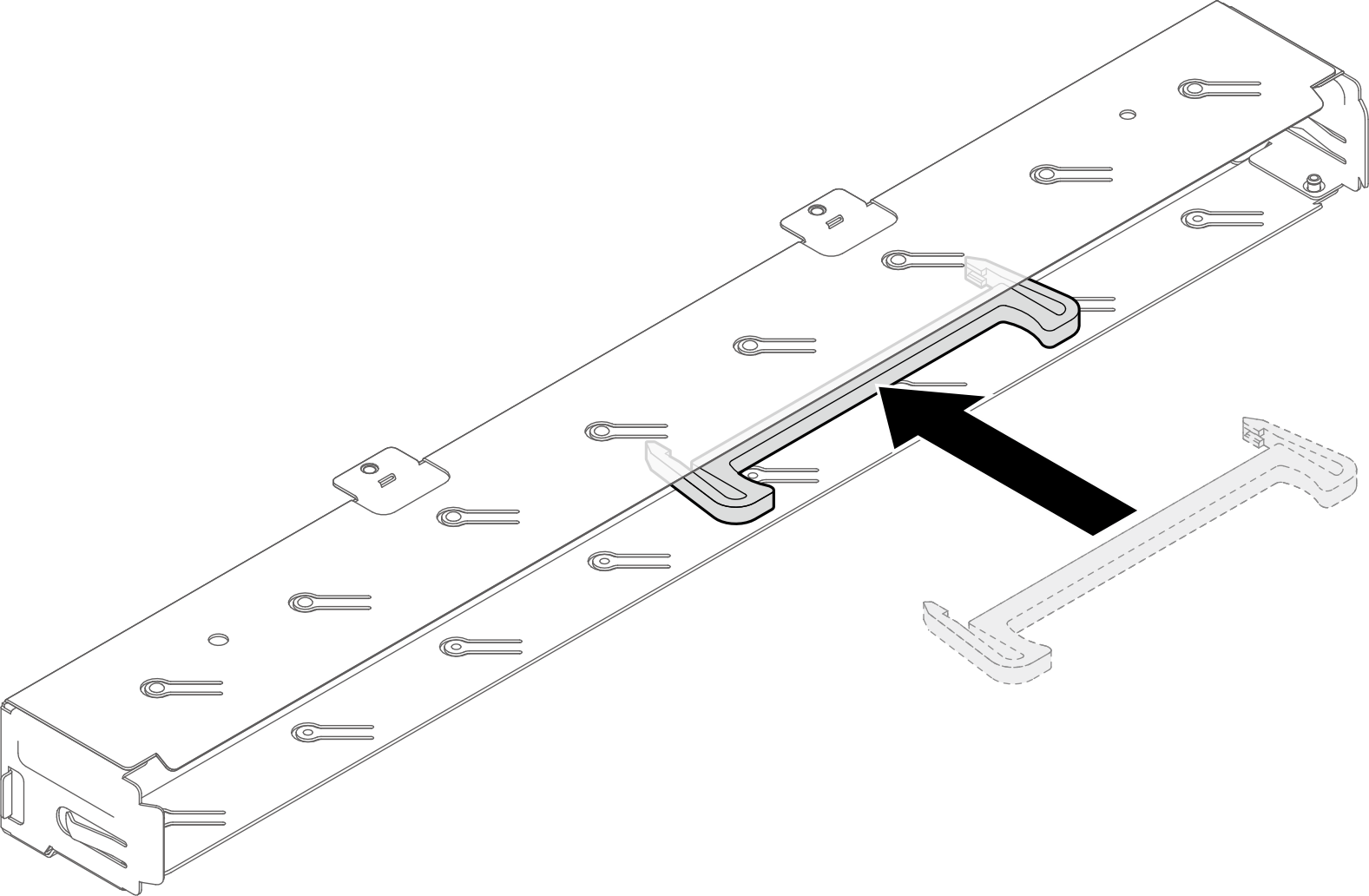

    Figura 13. Conexión del lado magnético de la herramienta con el interior del alojamiento


12. Instale el relleno del alojamiento de la parte posterior.
    1. En la parte posterior del alojamiento, inserte el relleno en el alojamiento.
    2. Apriete cinco tornillos de apriete manual para fijar el relleno al alojamiento.
    Figura 14. Instalación del relleno del alojamiento
