システム管理側波帯ケーブル・キットの取り付け

システム管理側波帯ケーブル・キットを取り付けるには、以下の情報を参照してください。

このタスクについて

重要
動画で見る
  • この手順を説明した動画については、YouTube をご覧ください。

手順

  1. ウォーター・ループ・クイック・コネクトは、側波帯ケーブル・スロットの隣にあります。クイック・コネクトを遠ざけて、操作用のスペースを確保します。
    1. クイック・コネクトから 4 本のねじを取り外します。
    2. クイック・コネクトを持ち上げて、脇に置きます。

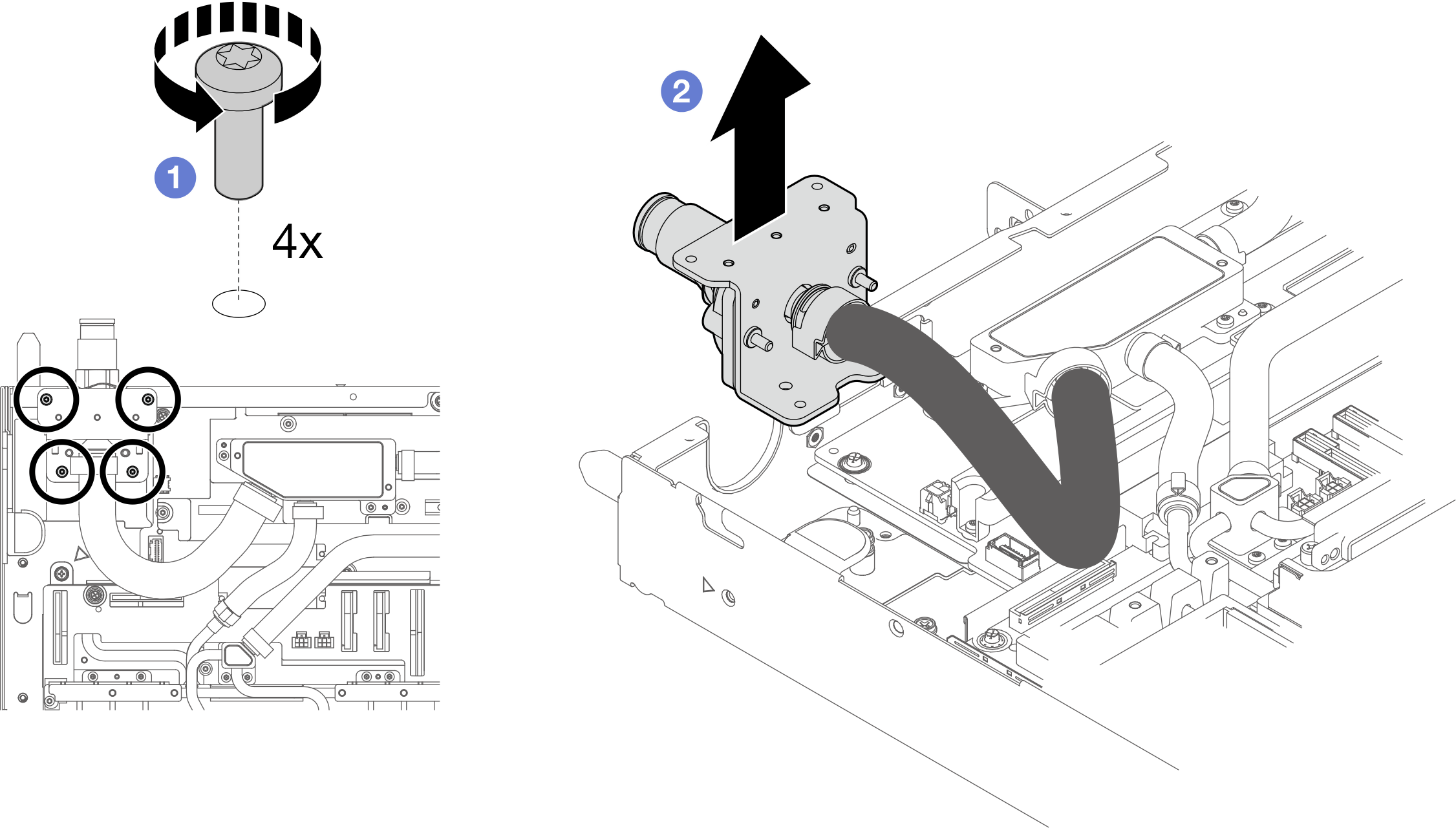

    図 1. クイック・コネクトの持ち上げ

  2. システム管理側波帯ケーブル・キットを取り付けます。
    1. システム管理側波帯ケーブル・キットをトレイ背面ベゼルの開口部に取り付けます。
    2. 背面トレイ・ベゼルに 3 本の M3 PH1 ねじを取り付けます。

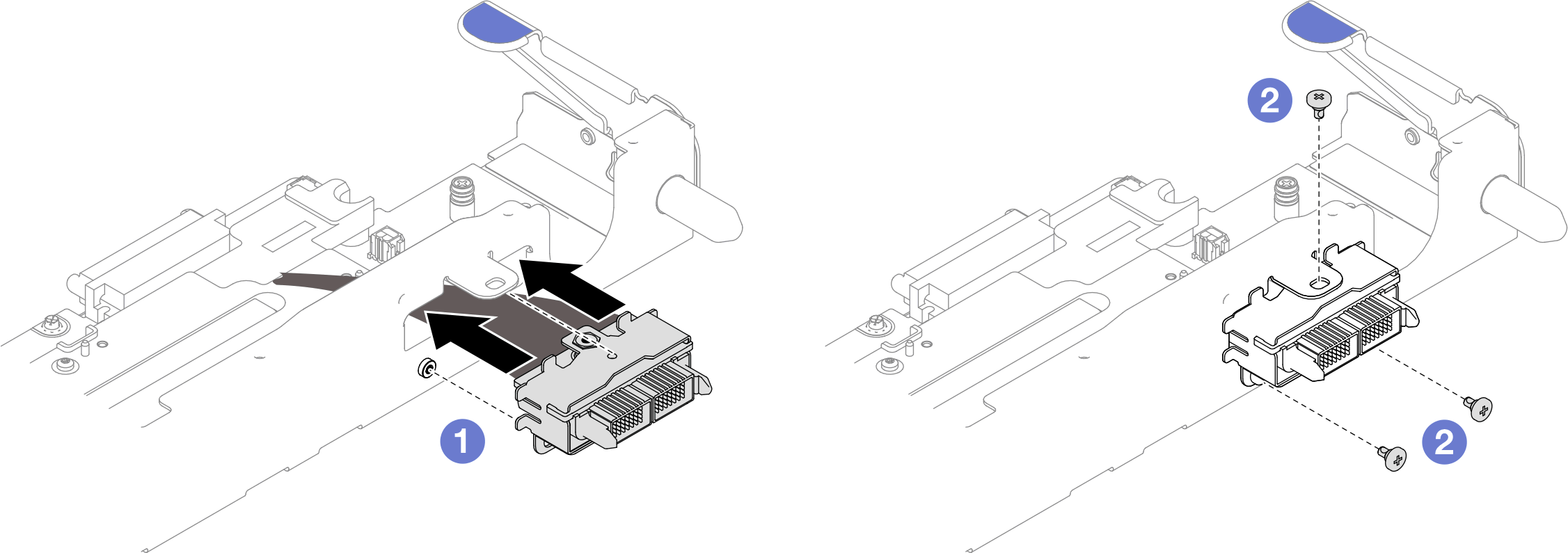

      図 2. システム管理側波帯ケーブル・キットの取り付け

  3. クイック・コネクトをトレイに再度取り付けます。
    1. クイック・コネクトをトレイに配置します。
    2. 4 本のねじを取り付けてクイック・コネクトをトレイに固定します。

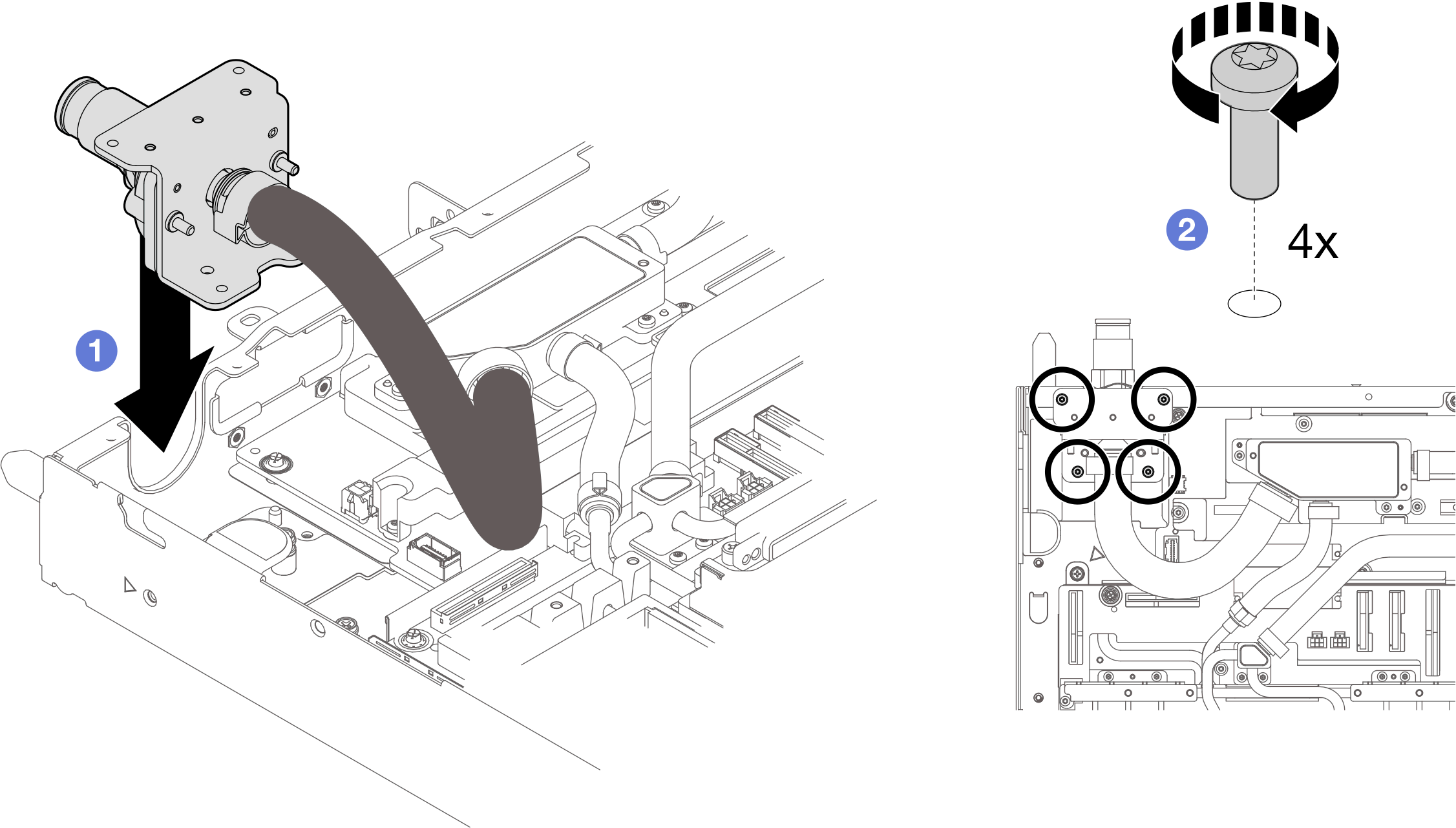

    図 3. クイック・コネクトの取り付け

    ケーブルの損傷を防止するために、ウォーター・ループを通して側波帯ケーブルを配線するときは、必ず側波帯モジュールの近くでケーブルを押さえてください。
    図 4. 側波帯ケーブルを押し下げる

完了したら
  1. システム管理側波帯ケーブルをシステム・ボードに接続します。内部ケーブルの配線を参照してください。

  2. 前面 E3.S ドライブ・ケージを取り付けます。E3.S 前面ドライブ・ケージ・アセンブリーの取り付けを参照してください。

  3. クロス・ブレースを取り付けます。クロス・ブレースの取り付けを参照してください。

  4. トレイ・カバーを取り付けます。トレイ・カバーの取り付けを参照してください。

  5. エンクロージャーにトレイを取り付けます。エンクロージャーへのトレイの取り付けを参照してください。

  6. 必要なすべての外部ケーブルをソリューションに接続します。
    余分な力をかけて QSFP ケーブルをソリューションに接続します。
  7. 各ノードの電源 LED をチェックし、高速の点滅から低速の点滅に変わり、すべてのノードの電源をオンにする準備ができていることを示していることを確認します。
