Installation du kit de câbles latéraux de gestion du système

Les informations suivantes vous indiquent comment installer le kit de câbles latéraux de gestion du système.

À propos de cette tâche

Avertissement
Visionnage de la procédure
  • Une vidéo de cette procédure est disponible sur YouTube.

Procédure

  1. Un raccord rapide de boucle d’eau se trouve à côté de l’emplacement du câble latéral. Éloignez le raccord rapide afin de libérer de l’espace pour l’opération.
    1. Retirez les quatre vis du raccord rapide.
    2. Soulevez le raccord rapide et mettez-le de côté.

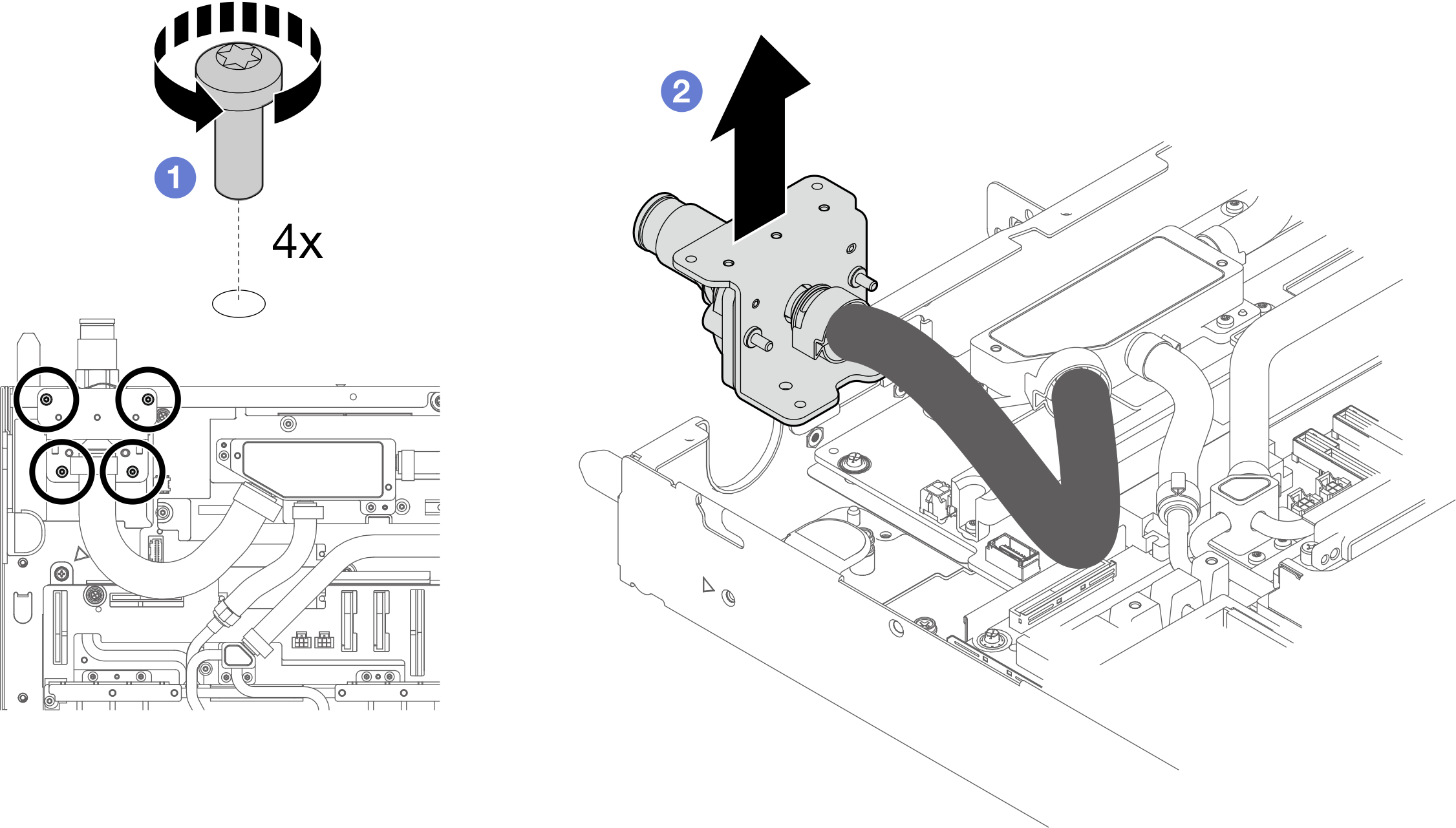

    Figure 1. Soulever le raccord rapide

  2. Installez le kit de câbles latéraux de gestion du système.
    1. Installez le kit de câbles latéraux de gestion du système dans l’ouverture du panneau arrière du plateau.
    2. Installez trois vis M3 PH1 sur le panneau arrière du plateau.

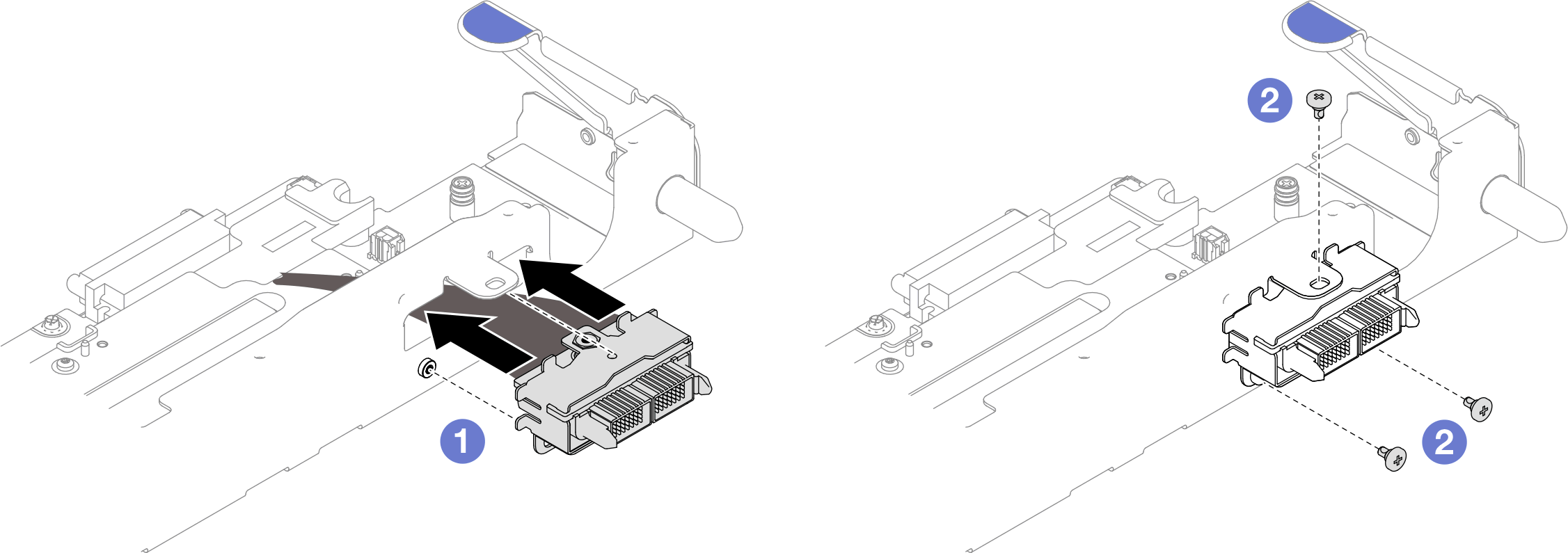

      Figure 2. Installation du kit de câbles latéraux de gestion du système

  3. Réinstallez le raccord rapide dans le plateau.
    1. Placez le raccord rapide dans le plateau.
    2. Installez les quatre vis pour fixer le raccord rapide au plateau.

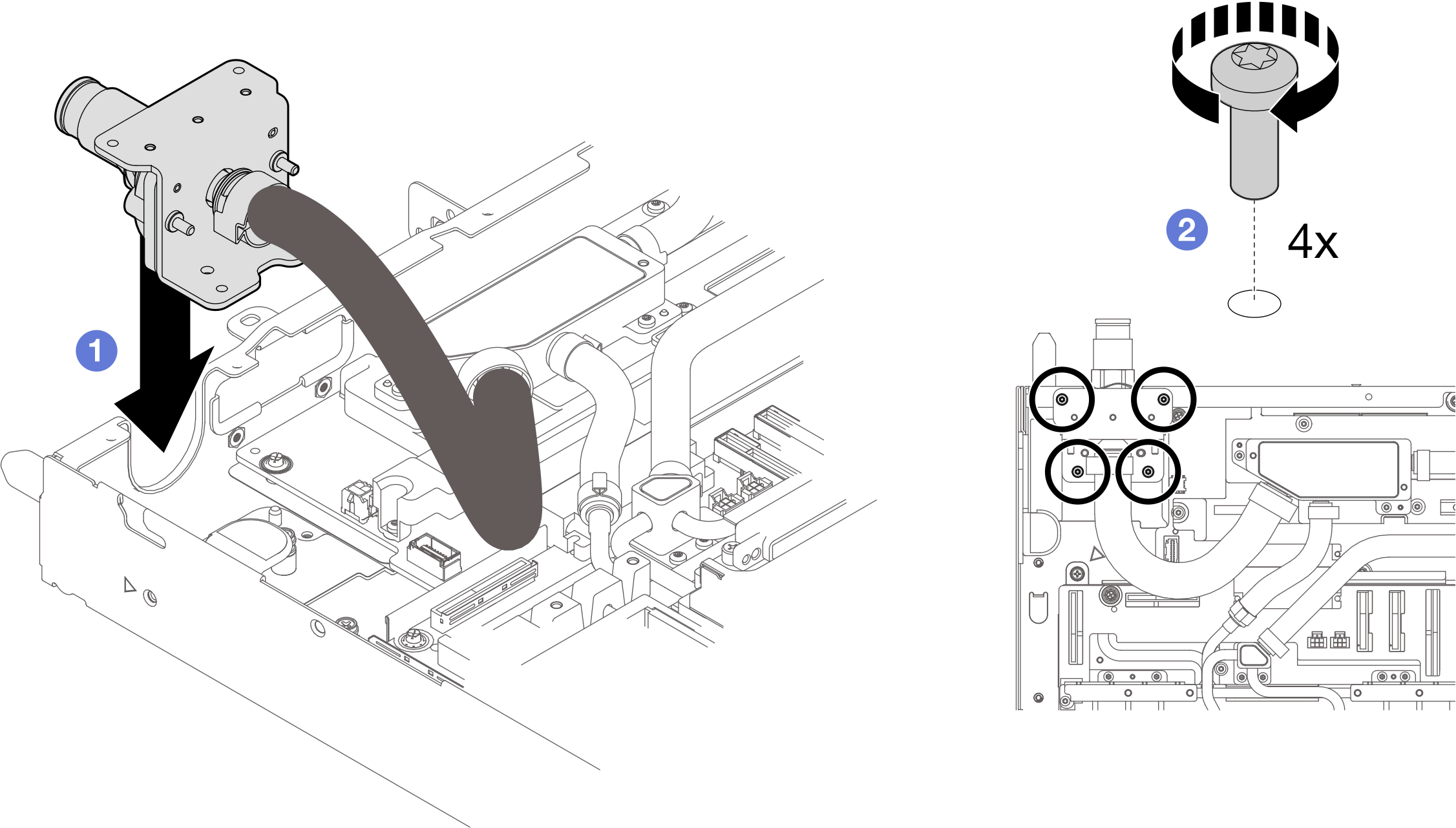

    Figure 3. Installation du raccord rapide

    Remarque
    Pour éviter d’endommager le câble, veillez à maintenir les câbles près du module de bande latérale lorsque vous acheminez les câbles de bande latérale dans la boucle d’eau.
    Figure 4. Fixation des câbles latéraux

Après avoir terminé

  1. Si un noyau de ferrite a été retiré lors du retrait du câble latéral défectueux, fixez à nouveau le noyau de ferrite sur le câble latéral neuf. Voir Installation du noyau de ferrite.

  2. Branchez les câbles latéraux de gestion du système aux cartes mères, voir Cheminement interne des câbles.

  3. Installez le boîtier d’unités de disque dur E3.s avant. Voir Installation d’un assemblage de boîtier d’unités de disque dur avant E3.S.

  4. Installez les traverses. Voir Installation des traverses.

  5. Installez le cache du plateau. Voir Installation d'un cache de plateau.

  6. Installez le plateau dans le boîtier. Voir Installation d’un plateau dans le boîtier.

  7. Branchez tous les câbles externes requis sur la solution.
    Remarque
    Exercez une force supplémentaire pour connecter les câbles QSFP à la solution.
  8. Vérifiez le voyant d’alimentation de chaque nœud afin de vous assurer qu’il passe d’un clignotement rapide à un clignotement lent pour indiquer que tous les nœuds sont sous tension.
    Remarque

    La configuration d’E-S partagées nécessite une séquence spécifique de mise sous tension des nœuds. Lors de la mise sous tension du système, allumez d’abord le nœud B, puis allumez le nœud A. Pour plus d’informations, voir Cheminement des câbles d’adaptateur PCIe.
