시스템 관리 사이드밴드 케이블 키트 설치

다음 정보를 사용하여 시스템 관리 사이드밴드 케이블 키트를 설치하십시오.

절차

1. 워터 루프 퀵 커넥트는 사이드밴드 케이블 슬롯 옆에 있습니다. 작동 공간을 확보하기 위해 퀵 커넥트를 멀리 옮기십시오.
   1. 퀵 커넥트에서 나사 4개를 제거하십시오.
   2. 퀵 커넥트를 들어 올려 따로 두십시오.

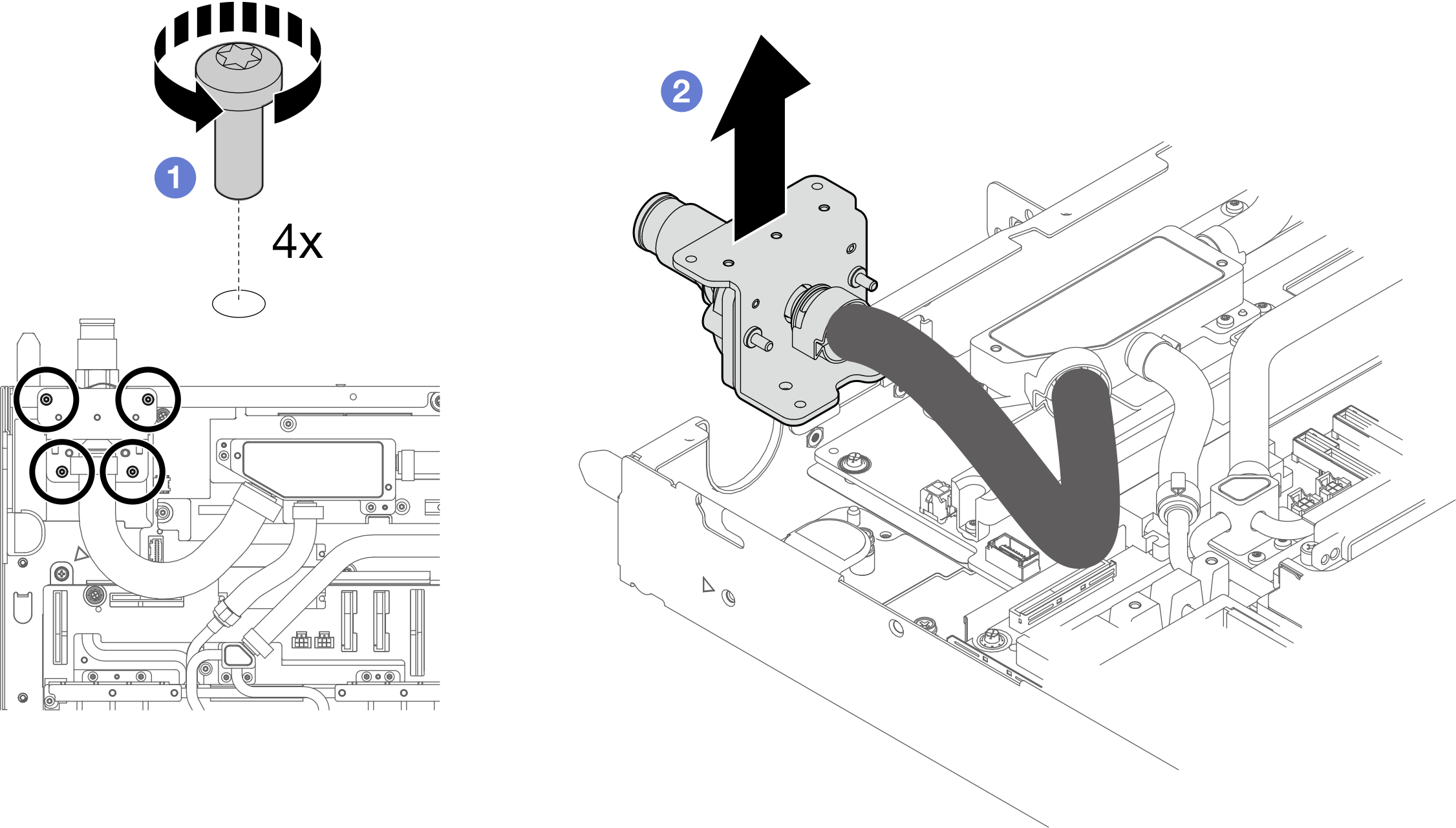

   그림 1. 퀵 커넥트 들어 올리기


2. 시스템 관리 사이드밴드 케이블 키트를 설치하십시오.
   1. 시스템 관리 사이드밴드 케이블 키트를 트레이 뒷면 베젤의 구멍에 설치하십시오.
   2. 뒷면 트레이 베젤에 M3 PH1 나사 3개를 설치하십시오.

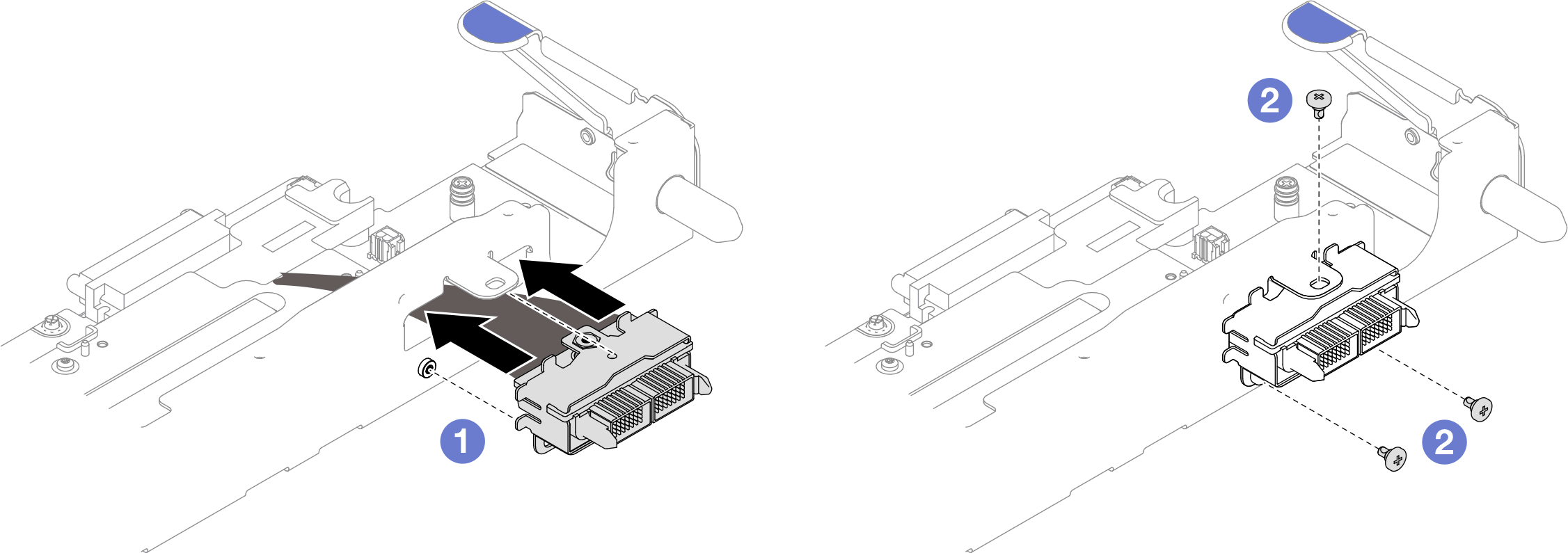

      그림 2. 시스템 관리 사이드밴드 케이블 키트 설치


3. 퀵 커넥트를 트레이에 다시 설치하십시오.
   1. 퀵 커넥트를 트레이에 놓습니다.
   2. 나사 4개를 설치하여 퀵 커넥트를 트레이에 고정합니다.

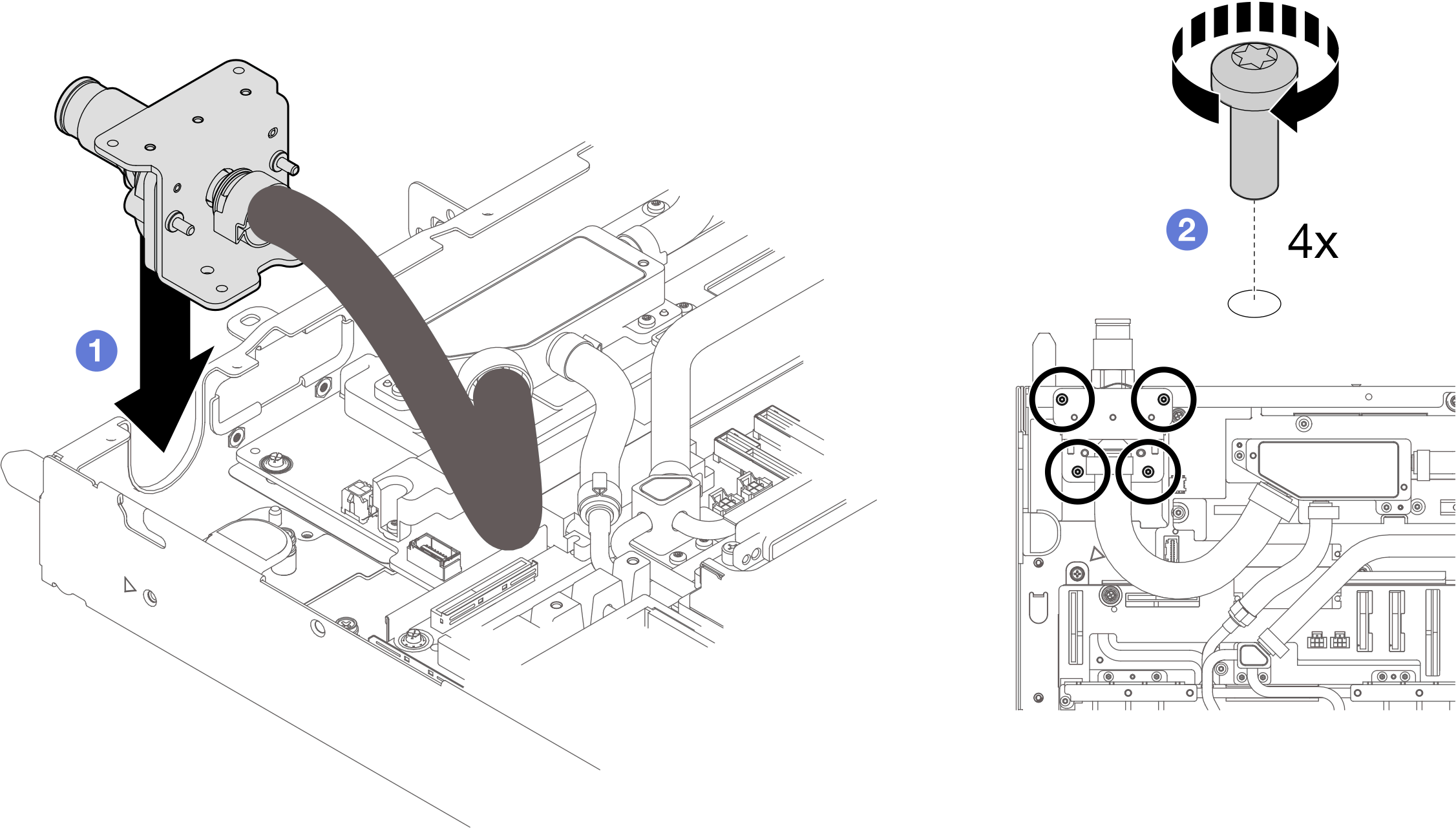

   그림 3. 퀵 커넥트 설치



   주

   케이블 손상을 방지하려면 워터 루프를 통해 사이드밴드 케이블을 배선할 때 사이드밴드 모듈 근처의 케이블을 잡아야 합니다.

   그림 4. 사이드밴드 케이블 고정
