시스템 관리 사이드밴드 케이블 키트 제거

다음 정보를 사용하여 시스템 관리 사이드밴드 케이블 키트를 제거하십시오.

절차

1. 이 작업을 준비하십시오.
   1. 엔클로저에서 트레이를 제거하십시오. 엔클로저에서 트레이 제거의 내용을 참조하십시오.
   2. 트레이 덮개를 제거하십시오. 트레이 덮개 제거의 내용을 참조하십시오.
   3. 십자형 브레이스를 제거하십시오. 십자형 브레이스 제거의 내용을 참조하십시오.
   4. E3.S 드라이브 케이지를 제거합니다(E3.S 앞면 드라이브 케이지 어셈블리 제거 참조).
2. 시스템 보드에서 시스템 관리 사이드밴드 케이블을 분리하십시오(내장 케이블 배선 참조).
3. 시스템 관리 사이드밴드 케이블 키트를 제거하십시오.
   1. 트레이 뒷면 베젤에서 M3 PH1 나사 3개를 제거하십시오.
   2. 시스템 관리 사이드밴드 케이블 키트를 제거하십시오.

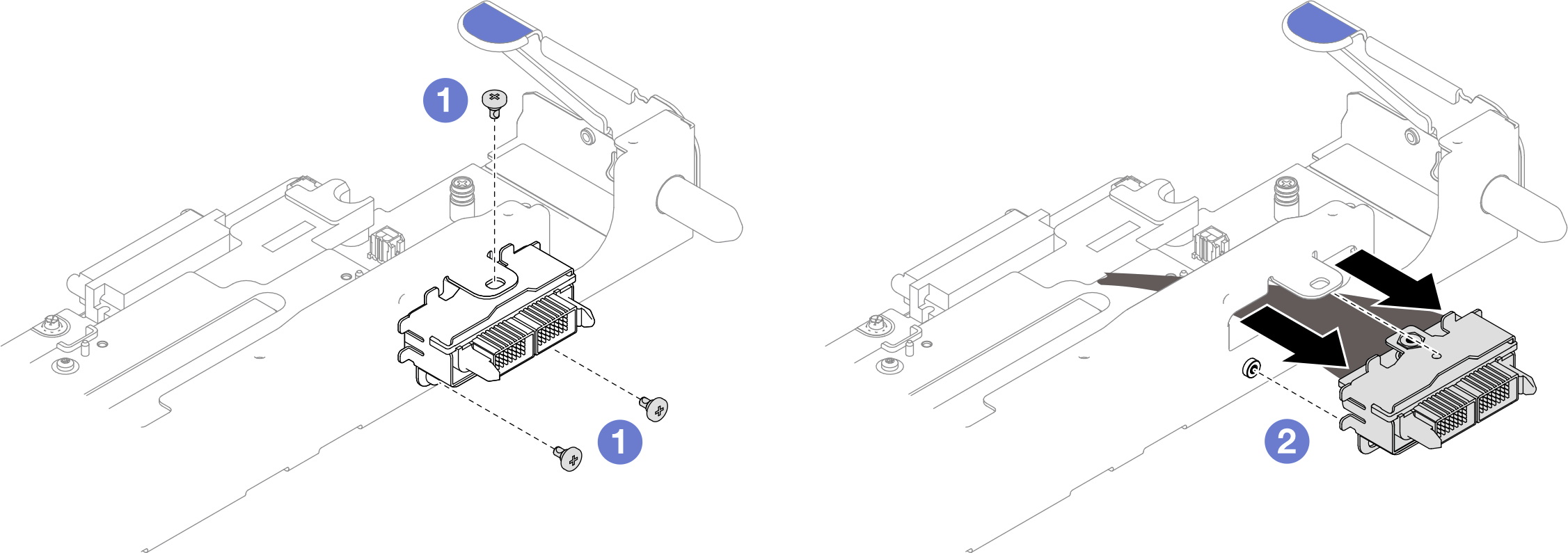

   그림 1. 시스템 관리 사이드밴드 케이블 키트 제거
