Seitenbandkabelsatz für das Systemmanagement entfernen

Mithilfe der Informationen in diesem Abschnitt können Sie den Seitenbandkabelsatz für das Systemmanagement entfernen.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den entsprechenden DWC Einbaurahmen aus, auf dem Sie die Aufgabe ausführen werden.

  • Ziehen Sie die Netzkabel und alle externen Kabel vom Gehäuse ab.

  • Ziehen Sie die Netzkabel vom Gehäuse ab.

Sehen Sie sich das Verfahren an
  • Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Entfernen Sie den Einbaurahmen aus dem Gehäuse. Siehe Einbaurahmen aus dem Gehäuse entfernen.
    2. Entfernen Sie die Abdeckung des Einbaurahmens. Siehe Abdeckung des Einbaurahmens entfernen.
    3. Entfernen Sie die Querstreben. Siehe Querstreben entfernen.
    4. Entfernen Sie die vordere E3.S-Laufwerkhalterung. Siehe Vordere E3.S-Laufwerkhalterungsbaugruppe entfernen.
  2. Weitere Informationen zum Trennen der Seitenbandkabel des Systemmanagements an den Systemplatinen finden Sie unter Interne Kabelführung.
  3. Entfernen Sie den Seitenbandkabelsatz für das Systemmanagement.
    1. Entfernen Sie drei M3 PH1-Schrauben von der hinteren Blende des Einbaurahmens.
    2. Entfernen Sie den Seitenbandkabelsatz für das Systemmanagement.

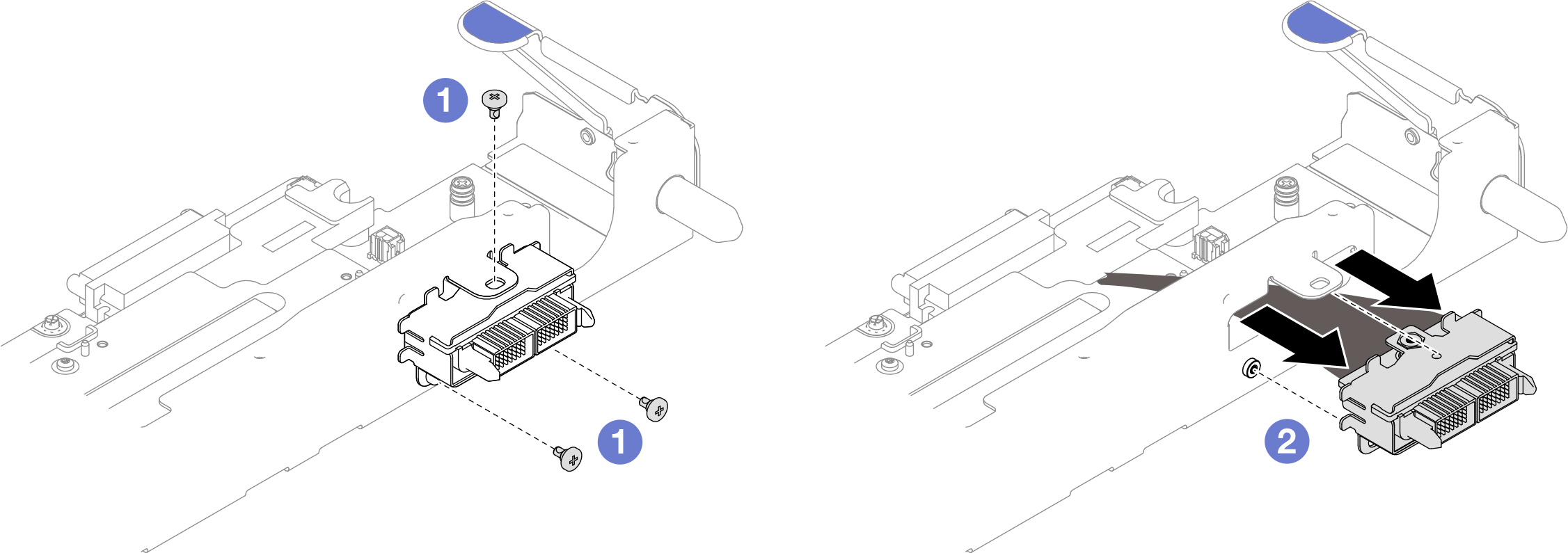

    Abbildung 1. Entfernen des Seitenbandkabelsatzes für das Systemmanagement

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
