Extracción del kit de cables de banda lateral de gestión del sistema

Utilice esta información para quitar el kit de cables de banda lateral de gestión del sistema.

Acerca de esta tarea

Atención
Observe el procedimiento
  • Un video de este procedimiento está disponible en YouTube.

Procedimiento

  1. Prepárese para esta tarea.
    1. Quite la bandeja del alojamiento. Consulte Extracción de una bandeja del alojamiento.
    2. Quite la cubierta de bandeja. Consulte Quitar la cubierta de la bandeja.
    3. Quite las llaves cruzadas. Consulte Quitar las llaves cruzadas.
    4. Quite el compartimiento de la unidad E3.S frontal. Consulte Extracción de un conjunto de compartimiento de la unidad frontal E3.S.
  2. Desconecte los cables de banda lateral de gestión del sistema de las placas del sistema. Consulte Disposición interna de los cables.
  3. Quite el kit de cables de banda lateral de gestión del sistema.
    1. Quite los tres tornillos M3 PH1 del marco biselado posterior de la bandeja.
    2. Quite el kit de cables de banda lateral de gestión del sistema.

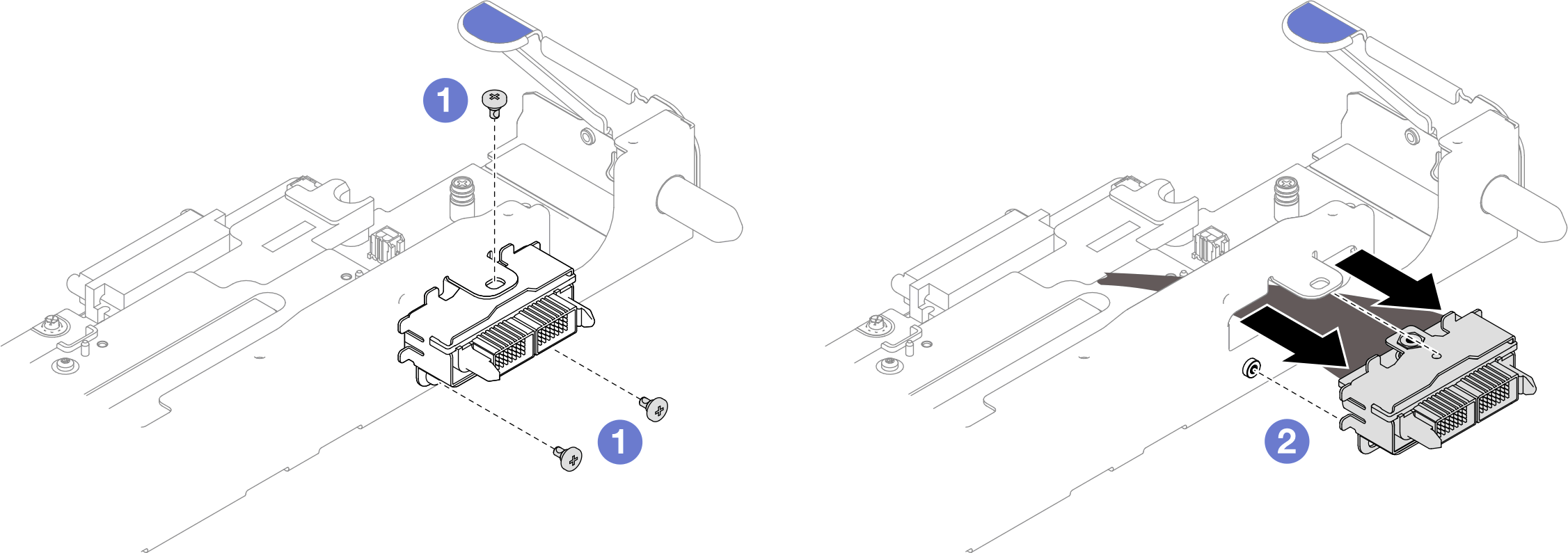

    Figura 1. Extracción del kit de cables de banda lateral de gestión del sistema

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
