システム管理側波帯ケーブル・キットの取り外し

システム管理側波帯ケーブル・キットを取り外すには、以下の情報を参照してください。

手順

1. このタスクの準備をします。
   1. エンクロージャーからトレイを取り外します。エンクロージャーからのトレイの取り外しを参照してください。
   2. トレイ・カバーを取り外します。トレイ・カバーの取り外しを参照してください。
   3. クロス・ブレースを取り外します。クロス・ブレースの取り外しを参照してください。
   4. E3.S ドライブ・ケージを取り外します。E3.S 前面ドライブ・ケージ・アセンブリーの取り外しを参照してください。
2. システム管理側波帯ケーブルをシステム・ボードから外します。内部ケーブルの配線を参照してください。
3. システム管理側波帯ケーブル・キットを取り外します。
   1. トレイ背面ベゼルから 3 本の M3 PH1 ねじを取り外します。
   2. システム管理側波帯ケーブル・キットを取り外します。

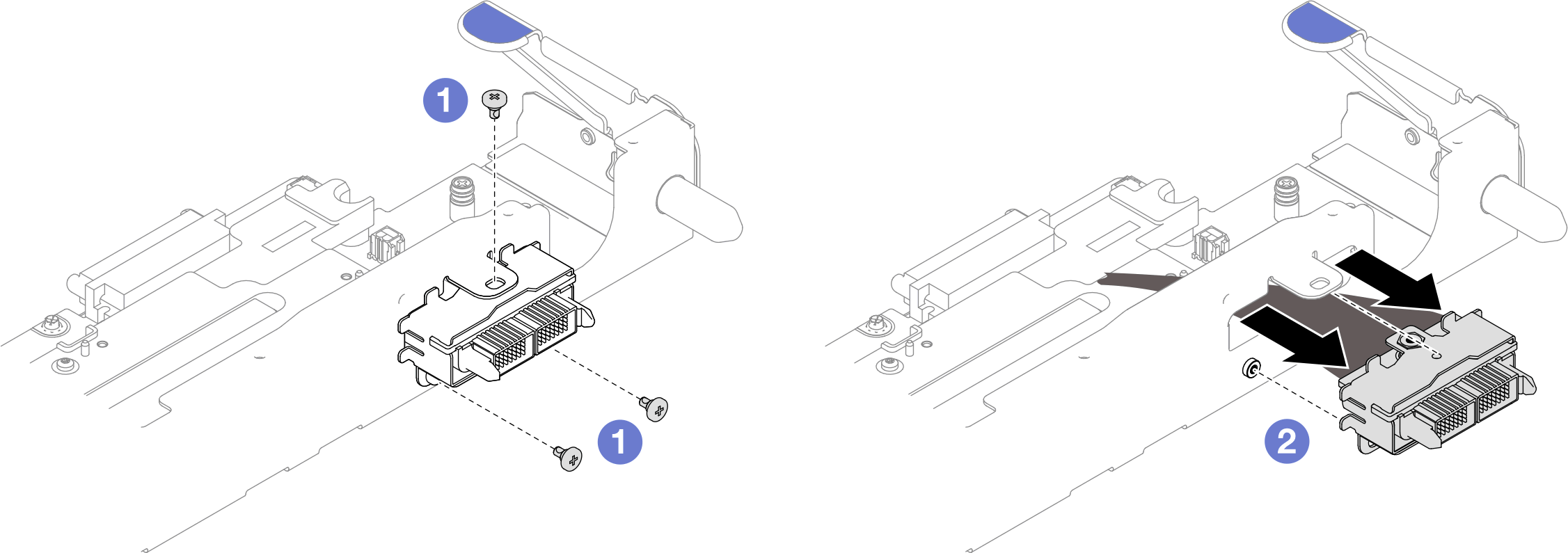

   図 1. システム管理側波帯ケーブル・キットの取り外し
