フェライト・コアの取り外し

フェライト・コアを取り外すには、この情報を使用します。構成によっては、システムの側波帯ケーブルにフェライト・コアが取り付けられていない場合があります。

このタスクについて

重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • タスクを実行しようとしている対応する DWC トレイの電源をオフにします。

  • エンクロージャーから電源コードとすべてのカイブケーブルを取り外します。

  • エンクロージャーから電源コードを取り外します。

動画で見る
  • この手順を説明した動画については、YouTube をご覧ください。

手順

  1. このタスクの準備をします。
    1. エンクロージャーからトレイを取り外します。エンクロージャーからのトレイの取り外しを参照してください。
    2. トレイ・カバーを取り外します。トレイ・カバーの取り外しを参照してください。
    3. クロス・ブレースを取り外します。クロス・ブレースの取り外しを参照してください。
  2. 側波帯ケーブル・キットに取り付けられているフェライト・コアの位置を確認します。側波帯ケーブルからフェライト・コアを取り外します。
    1. フェライト・コアを開きます。
    2. 側波帯ケーブルからフェライト・コアを取り外します。

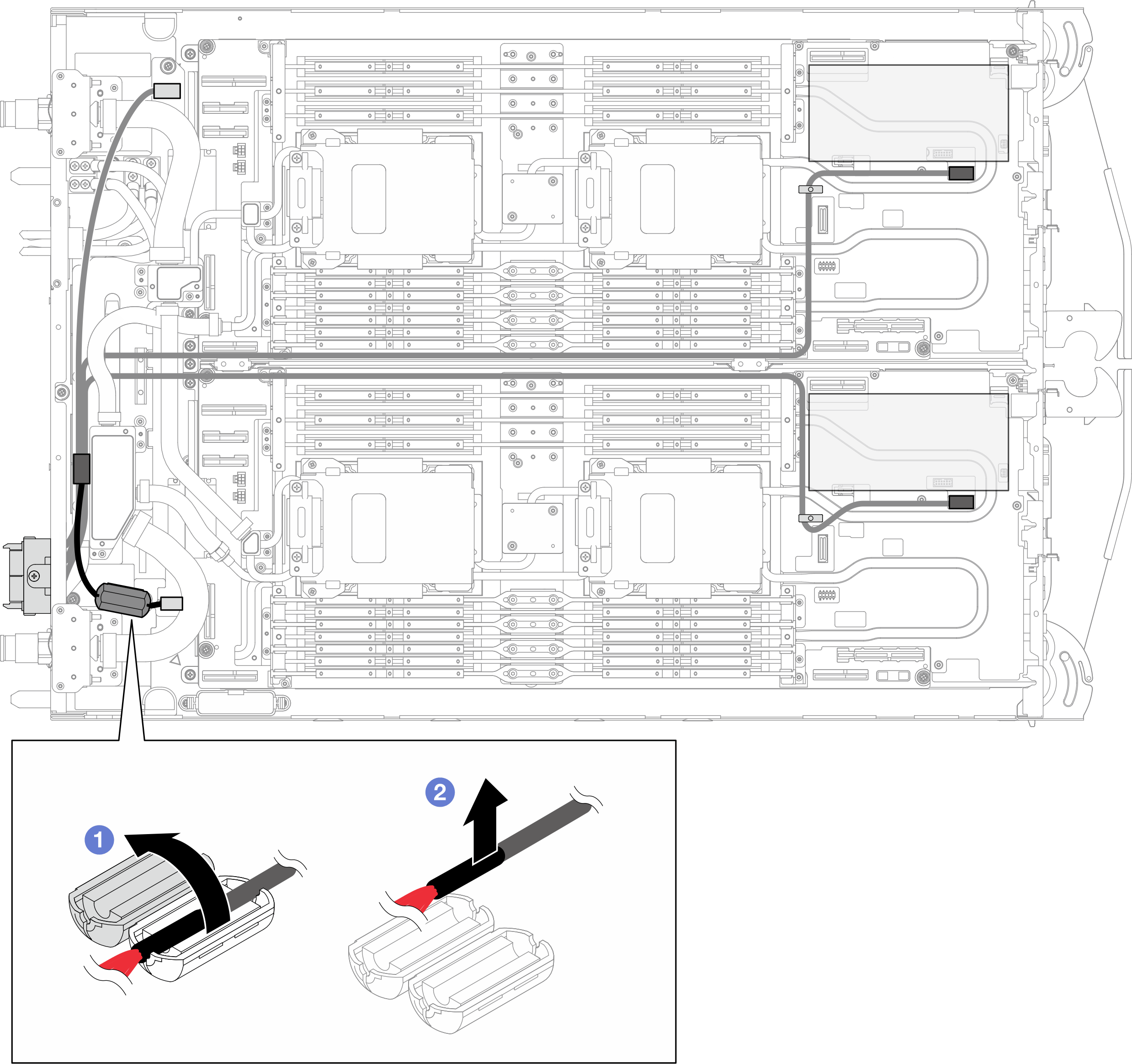

    図 1. 側波帯ケーブルからのフェライト・コアの取り外し

完了したら

コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
