Retrait du noyau de ferrite

Ces informations vous indiquent comment retirer le noyau de ferrite. Selon la configuration, il se peut qu’aucun noyau de ferrite ne soit fixé au câble latéral du système.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez hors tension le plateau DWC correspondant sur lequel vous allez exécuter la tâche.

  • Débranchez les cordons d’alimentation et tous les câbles externes du boîtier.

  • Débranchez les cordons d’alimentation du boîtier.

Visionnage de la procédure
  • Une vidéo de cette procédure est disponible sur YouTube.

Procédure

  1. Préparez-vous en vue de cette tâche.
    1. Retirez le plateau du boîtier. Voir Retrait d’un plateau du boîtier.
    2. Retirez le cache du plateau. Voir Retrait d'un cache de plateau.
    3. Retirez les traverses. Voir Retrait des traverses.
  2. Repérez le noyau de ferrite qui est fixé au kit de câble latéral. Retirez le noyau de ferrite du câble latéral.
    1. Ouvrez le noyau de ferrite.
    2. Retirez le noyau de ferrite du câble latéral.

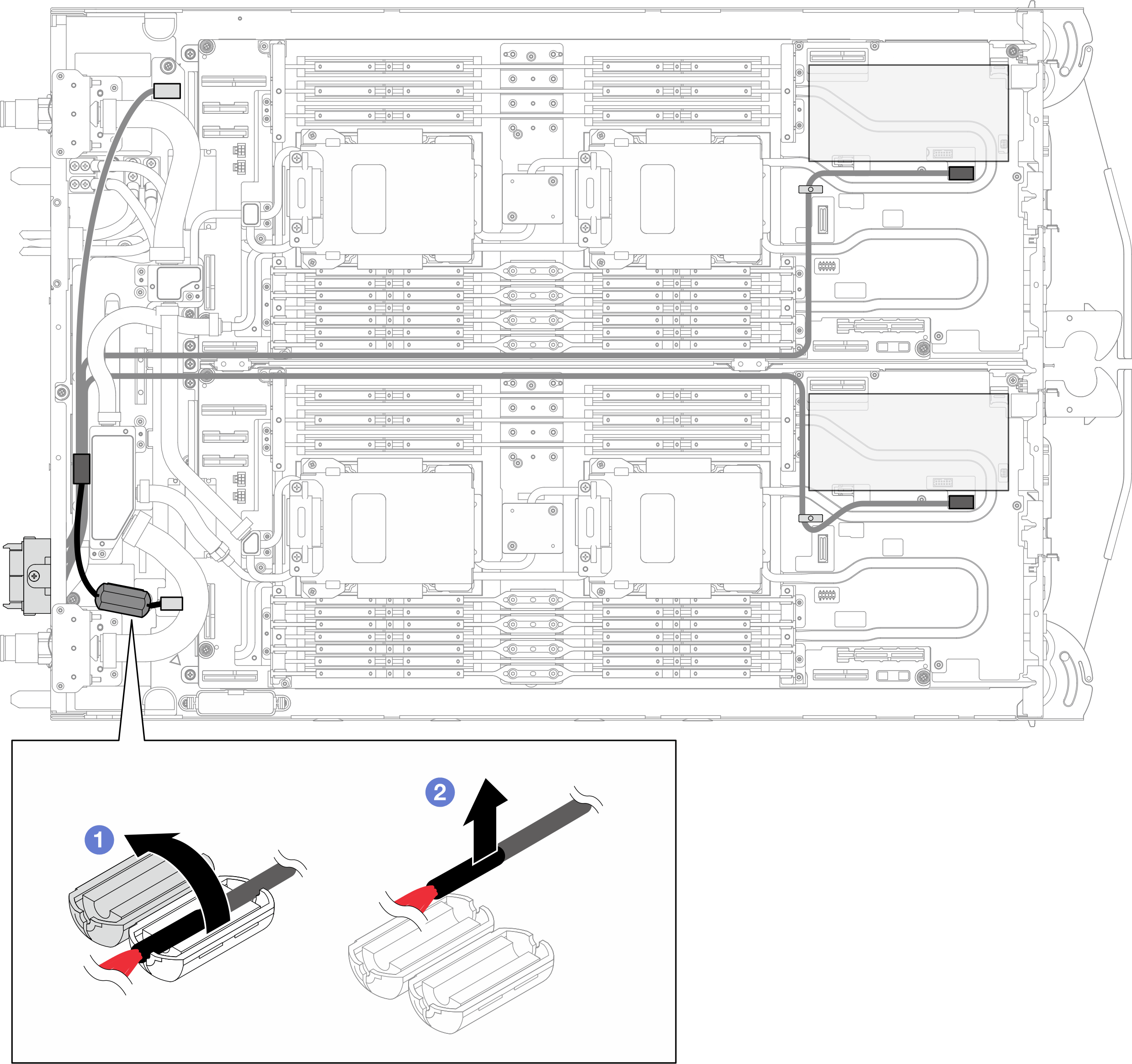

    Figure 1. Retrait du noyau de ferrite du câble latéral

Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
