卸下铁氧体磁芯

按以下信息卸下铁氧体磁芯。根据系统配置，边带线缆上可能未安装铁氧体磁芯。

关于本任务

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭要执行任务的相应 DWC 托盘。

  • 从机柜上拔下电源线和所有外部线缆。

  • 从机柜上拔下电源线。

观看操作过程
  • 关于此过程的视频请见 YouTube。

过程

  1. 为本任务做好准备。
    1. 从机柜上卸下托盘。请参阅从机柜上卸下托盘。
    2. 卸下托盘外盖。请参阅卸下托盘外盖。
    3. 卸下横梁。请参阅卸下横梁。
  2. 找到连接到边带线缆套件的铁氧体磁芯。从边带线缆上卸下铁氧体磁芯。
    1. 打开铁氧体磁芯。
    2. 从边带线缆上卸下铁氧体磁芯。

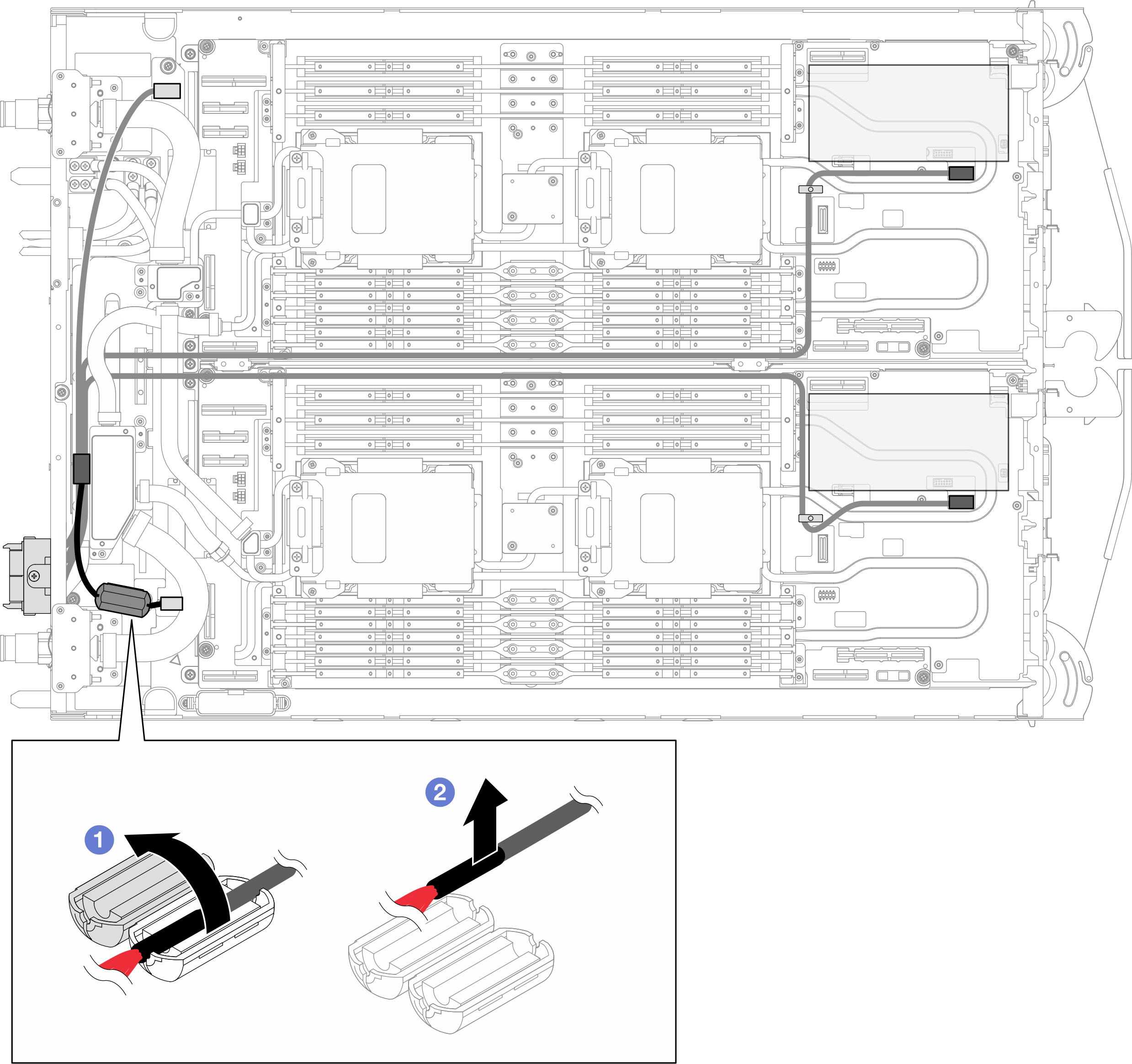

    图 1. 从边带线缆上卸下铁氧体磁芯

完成之后

如果要求您退回组件或可选设备，请按照所有包装说明进行操作，并使用装运时提供给您的所有包装材料。
