Ferritkern entfernen

Mithilfe der Informationen in diesem Abschnitt können Sie den Ferritkern entfernen. Je nach Konfiguration ist möglicherweise kein Ferritkern am Seitenbandkabel im System befestigt.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den entsprechenden DWC Einbaurahmen aus, auf dem Sie die Aufgabe ausführen werden.

  • Ziehen Sie die Netzkabel und alle externen Kabel vom Gehäuse ab.

  • Ziehen Sie die Netzkabel vom Gehäuse ab.

Sehen Sie sich das Verfahren an
  • Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Entfernen Sie den Einbaurahmen aus dem Gehäuse. Siehe Einbaurahmen aus dem Gehäuse entfernen.
    2. Entfernen Sie die Abdeckung des Einbaurahmens. Siehe Abdeckung des Einbaurahmens entfernen.
    3. Entfernen Sie die Querstreben. Siehe Querstreben entfernen.
  2. Suchen Sie den Ferritkern, der am Seitenbandkabelsatz befestigt ist. Entfernen Sie den Ferritkern vom Seitenbandkabel.
    1. Öffnen Sie den Ferritkern.
    2. Entfernen Sie den Ferritkern vom Seitenbandkabel.

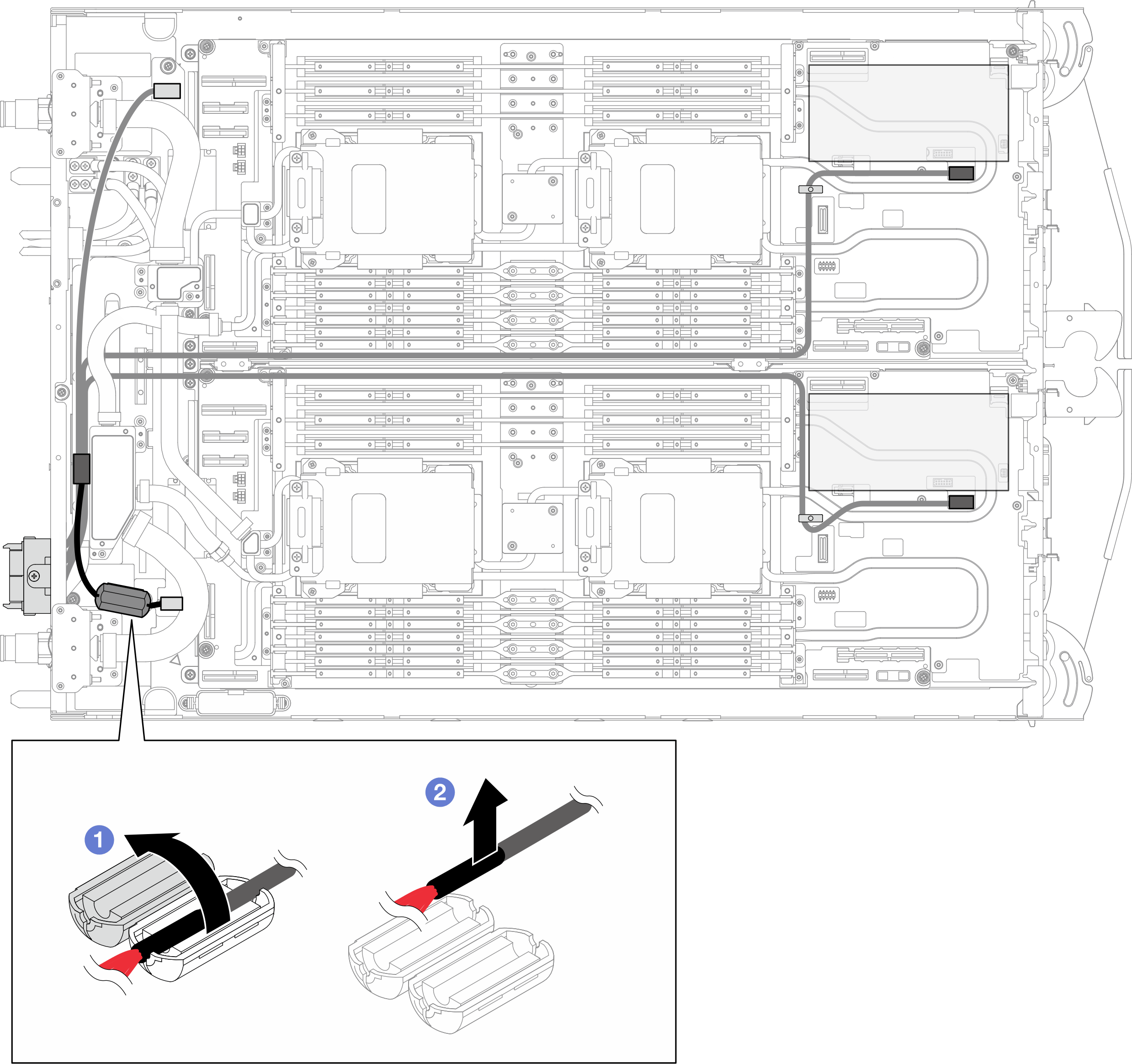

    Abbildung 1. Entfernen des Ferritkerns vom Seitenbandkabel

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
