Ferritkern installieren

Mithilfe dieser Informationen können Sie den Ferritkern installieren. Je nach Konfiguration ist möglicherweise kein Ferritkern am Seitenbandkabel im System befestigt.

Zu dieser Aufgabe

Achtung
Sehen Sie sich das Verfahren an
  • Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

Befestigen Sie den Ferritkern am Seitenbandkabel.
  1. Öffnen Sie den Ferritkern.
  2. Führen Sie das Seitenbandkabel in die Rille im Inneren des Ferritkerns ein. Stellen Sie sicher, dass der mit Klebeband überzogene Teil des Kabels vom Ferritkern umschlossen ist.
  3. Schließen Sie den Ferritkern und arretieren Sie die Klammern.

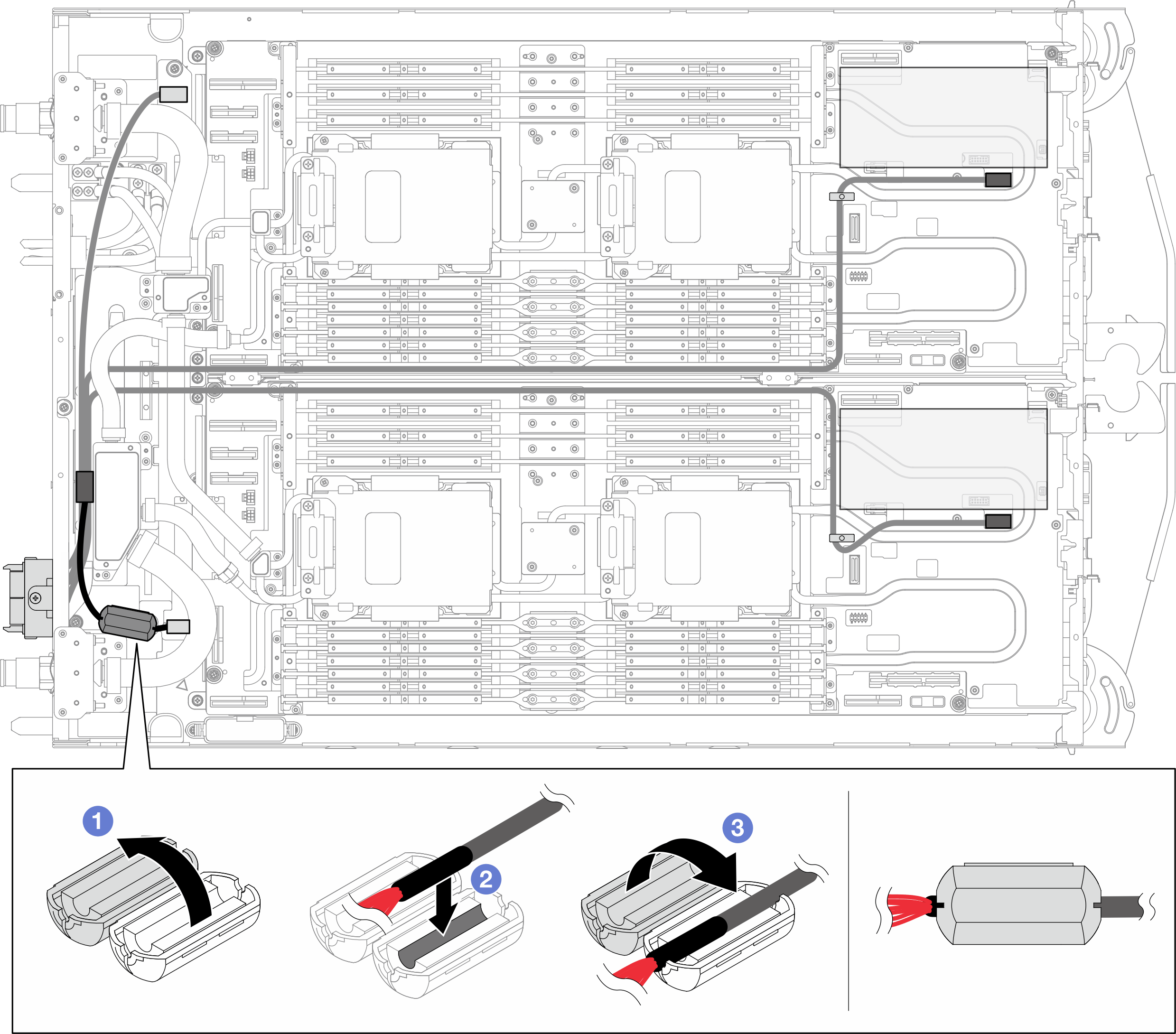

Abbildung 1. Befestigen des Ferritkerns am Seitenbandkabel

Nach dieser Aufgabe

  1. Installieren Sie die Querstreben. Siehe Querstreben installieren.

  2. Installieren Sie die Abdeckung des Einbaurahmens. Siehe Abdeckung des Einbaurahmens installieren.

  3. Installieren Sie den Einbaurahmen im Gehäuse. Siehe Einbaurahmen im Gehäuse installieren.

  4. Schließen Sie alle erforderlichen externen Kabel an der Lösung an.
    Anmerkung
    Schließen Sie die QSFP-Kabel an der Lösung an. Dies erfordert zusätzliche Kraft.
  5. Überprüfen Sie die Betriebsanzeige auf jedem Knoten, um sicherzustellen, dass sie von schnellem zum langsamem Blinken wechselt und so darauf hinweist, dass alle Knoten zum Einschalten bereit sind.
    Anmerkung

    Für die gemeinsam genutzte E/A-Konfiguration ist eine bestimmte Einschaltreihenfolge der Knoten erforderlich. Beim Einschalten des Systems schalten Sie zuerst Knoten B und dann Knoten A ein. Weitere Informationen finden Sie unter Kabelführung für den PCIe-Adapter.
