Instalación del núcleo de ferrita
Utilice esta información para instalar el núcleo de ferrita. Dependiendo de la configuración, es posible que el cable de banda lateral del sistema no tenga ningún núcleo de ferrita fijado.
Acerca de esta tarea
Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.
- Un video de este procedimiento está disponible en YouTube.
Procedimiento

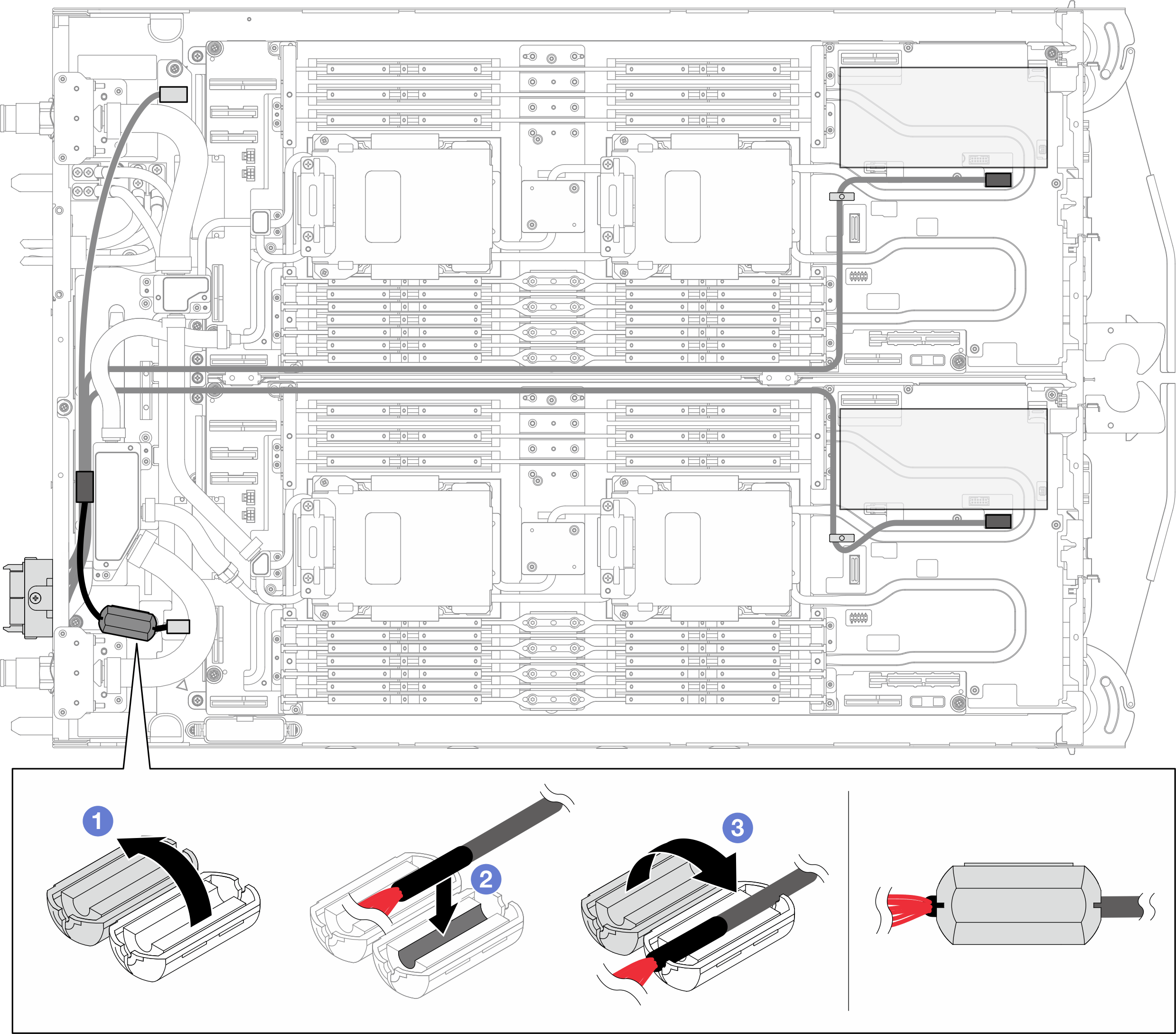

Abra el núcleo de ferrita.
Coloque el cable de banda lateral en la ranura dentro del núcleo de ferrita. Asegúrese de que la sección del cable cubierta con cinta adhesiva quede dentro del núcleo de ferrita.
Cierre el núcleo de ferrita y fije los clips en su lugar.
Instale las llaves cruzadas. Consulte Instalar las llaves cruzadas.
Instale la cubierta de la bandeja. Consulte Instalar la cubierta de la bandeja.
Instale la bandeja en el alojamiento. Consulte Instalación de una bandeja en el alojamiento.
- Conecte todos los cables externos necesarios a la solución.NotaUtilice fuerza adicional para conectar los cables QSFP a la solución.
- Revise el LED de alimentación en cada nodo para asegurarse de que cambie entre el parpadeo rápido y el parpadeo lento para indicar que todos los nodos están listos para el encendido.Nota
La configuración de E/S compartida requiere una secuencia específica de encendido de los nodos. Al encender el sistema, encienda primero el Nodo B y, luego, el Nodo A. Para obtener más información, consulte Disposición de los cables del adaptador PCIe.
