페라이트 코어 설치

이 정보를 참조하여 페라이트 코어를 설치하십시오. 구성에 따라 시스템의 사이드밴드 케이블에 페라이트 코어가 부착되어 있지 않을 수도 있습니다.

이 작업 정보

주의
절차 보기
  • 이 절차의 비디오는 YouTube에서 볼 수 있습니다.

절차

페라이트 코어를 사이드밴드 케이블에 부착합니다.
  1. 페라이트 코어를 엽니다.
  2. 페라이트 코어의 홈 안에 사이드밴드 케이블을 삽입합니다. 케이블에서 테이프로 가려진 부분이 페라이트 코어 안에 완전히 들어가야 합니다.
  3. 페라이트 코어를 닫고 클립을 고정합니다.

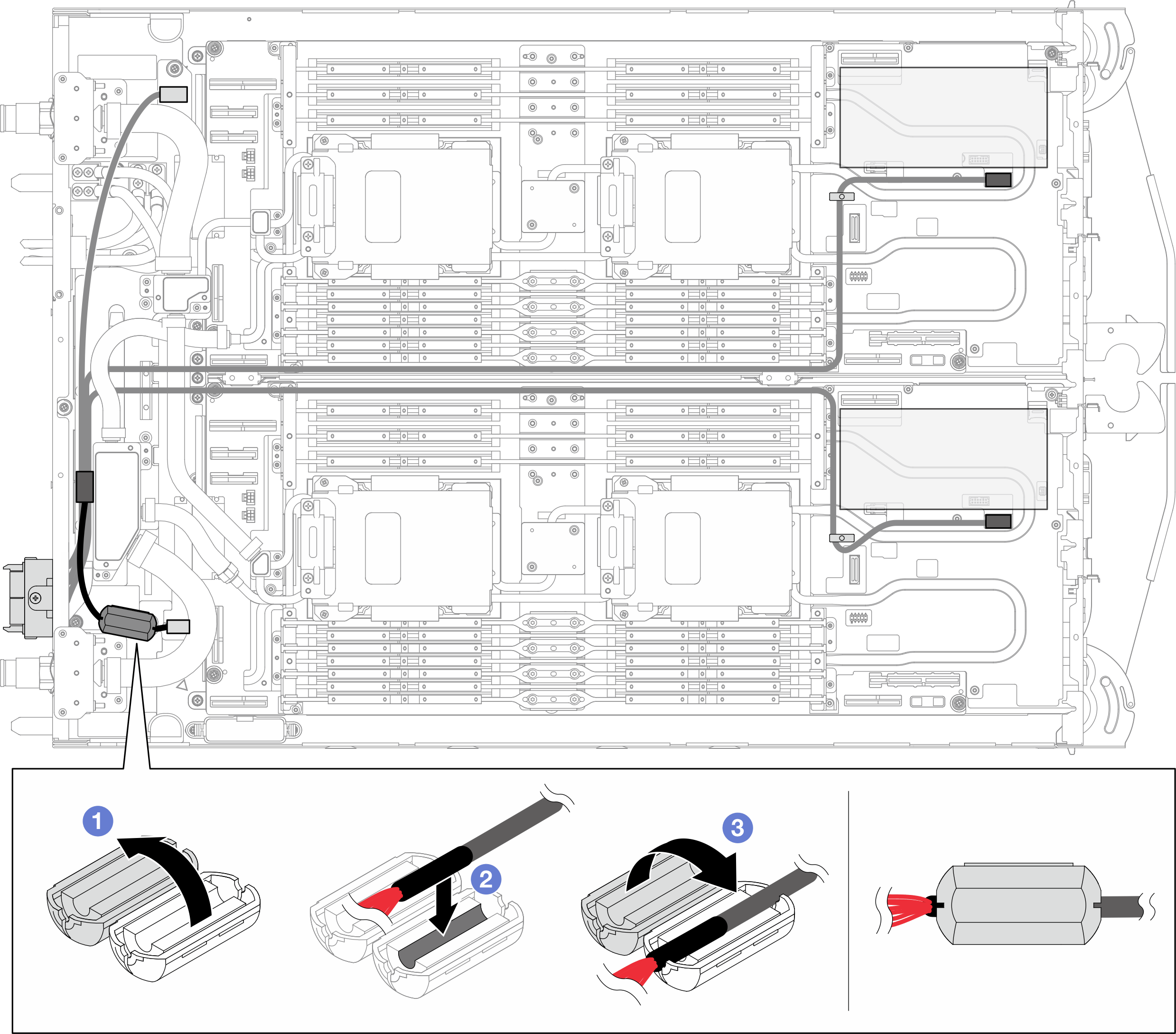

그림 1. 사이드밴드 케이블에 페라이트 코어 부착

완료한 후

  1. 십자형 브레이스를 설치하십시오. 십자형 브레이스 설치의 내용을 참조하십시오.

  2. 트레이 덮개를 설치하십시오. 트레이 덮개 설치의 내용을 참조하십시오.

  3. 엔클로저에 트레이를 설치하십시오. 엔클로저에 트레이 설치의 내용을 참조하십시오.

  4. 필요한 모든 외부 케이블을 솔루션에 연결하십시오.
    주
    QSFP 케이블을 솔루션에 추가로 연결하십시오.
  5. 각 노드의 전원 LED가 빠르게 깜박이다가 느려지는지 확인하십시오. 이는 모든 노드의 전원을 켤 준비가 되었음을 나타냅니다.
    주

    공유 I/O 구성에는 특정 노드의 전원 켜기 순서가 필요합니다. 시스템 전원을 켤 때는 노드 B를 먼저 켠 다음 노드 A를 켭니다. 자세한 내용은 PCIe 어댑터 케이블 배선을 참조하십시오.
