フェライト・コアの取り付け

フェライト・コアを取り付けるには、この情報を使用します。構成によっては、システムの側波帯ケーブルにフェライト・コアが取り付けられていない場合があります。

このタスクについて

重要
動画で見る
  • この手順を説明した動画については、YouTube をご覧ください。

手順

フェライト・コアを側波帯ケーブルに取り付けます。
  1. フェライト・コアを開きます。
  2. 側波帯ケーブルをフェライト・コア内側の溝に挿入します。ケーブルのテープで覆われた部分がフェライト・コアの溝の中に確実に収まっていることを確認します。
  3. フェライト・コアを閉じ、クリップをロックします。

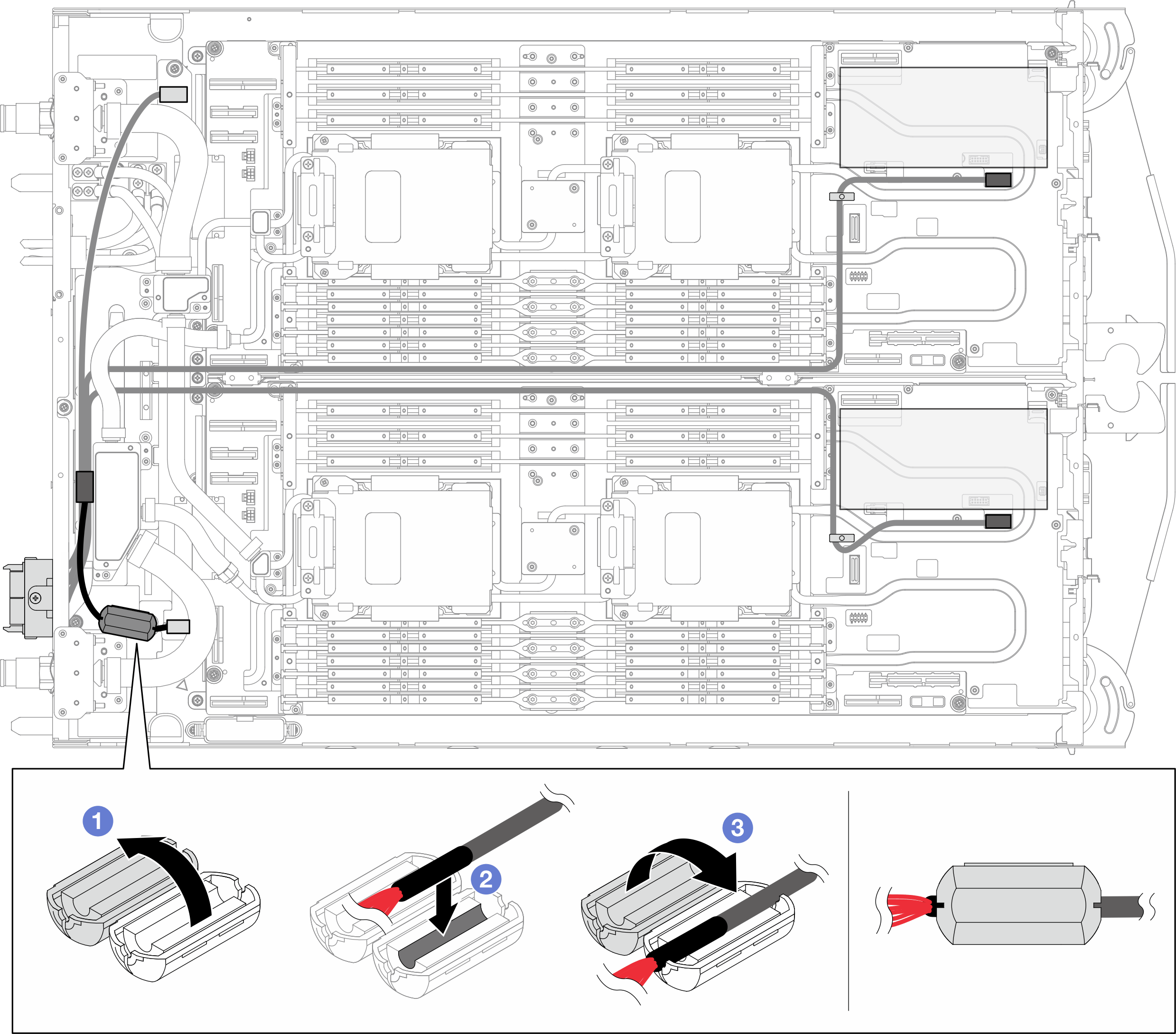

図 1. 側波帯ケーブルへのフェライト・コアの取り付け

完了したら

  1. クロス・ブレースを取り付けます。クロス・ブレースの取り付けを参照してください。

  2. トレイ・カバーを取り付けます。トレイ・カバーの取り付けを参照してください。

  3. エンクロージャーにトレイを取り付けます。エンクロージャーへのトレイの取り付けを参照してください。

  4. 必要なすべての外部ケーブルをソリューションに接続します。
    注
    余分な力をかけて QSFP ケーブルをソリューションに接続します。
  5. 各ノードの電源 LED をチェックし、高速の点滅から低速の点滅に変わり、すべてのノードの電源をオンにする準備ができていることを示していることを確認します。
    注

    共有 I/O 構成では、ノードの特定の電源オン順序に従う必要があります。システムの電源をオンにするときは、まずノード B の電源をオンにしてから、ノード A の電源をオンにします。詳細については、PCIe アダプターのケーブル配線を参照してください。
