Extracción del nodo de ferrita

Utilice esta información para quitar el núcleo de ferrita. Dependiendo de la configuración, es posible que el cable de banda lateral del sistema no tenga ningún núcleo de ferrita fijado.

Acerca de esta tarea

Atención

Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.
Apague la bandeja DWC correspondiente en la que se va a realizar la tarea.
Desconecte los cables de alimentación y todos los cables externos del alojamiento.
Desconecte los cables de alimentación del alojamiento.

Observe el procedimiento

Un video de este procedimiento está disponible en YouTube.

Procedimiento

Prepárese para esta tarea.
1. Quite la bandeja del alojamiento. Consulte Extracción de una bandeja del alojamiento.
2. Quite la cubierta de bandeja. Consulte Quitar la cubierta de la bandeja.
3. Quite las llaves cruzadas. Consulte Quitar las llaves cruzadas.
Ubique el núcleo de ferrita, que está fijado al kit de cables de banda lateral. Quite el núcleo de ferrita del cable de banda lateral.
1. Abra el núcleo de ferrita.
2. Quite el núcleo de ferrita del cable de banda lateral.

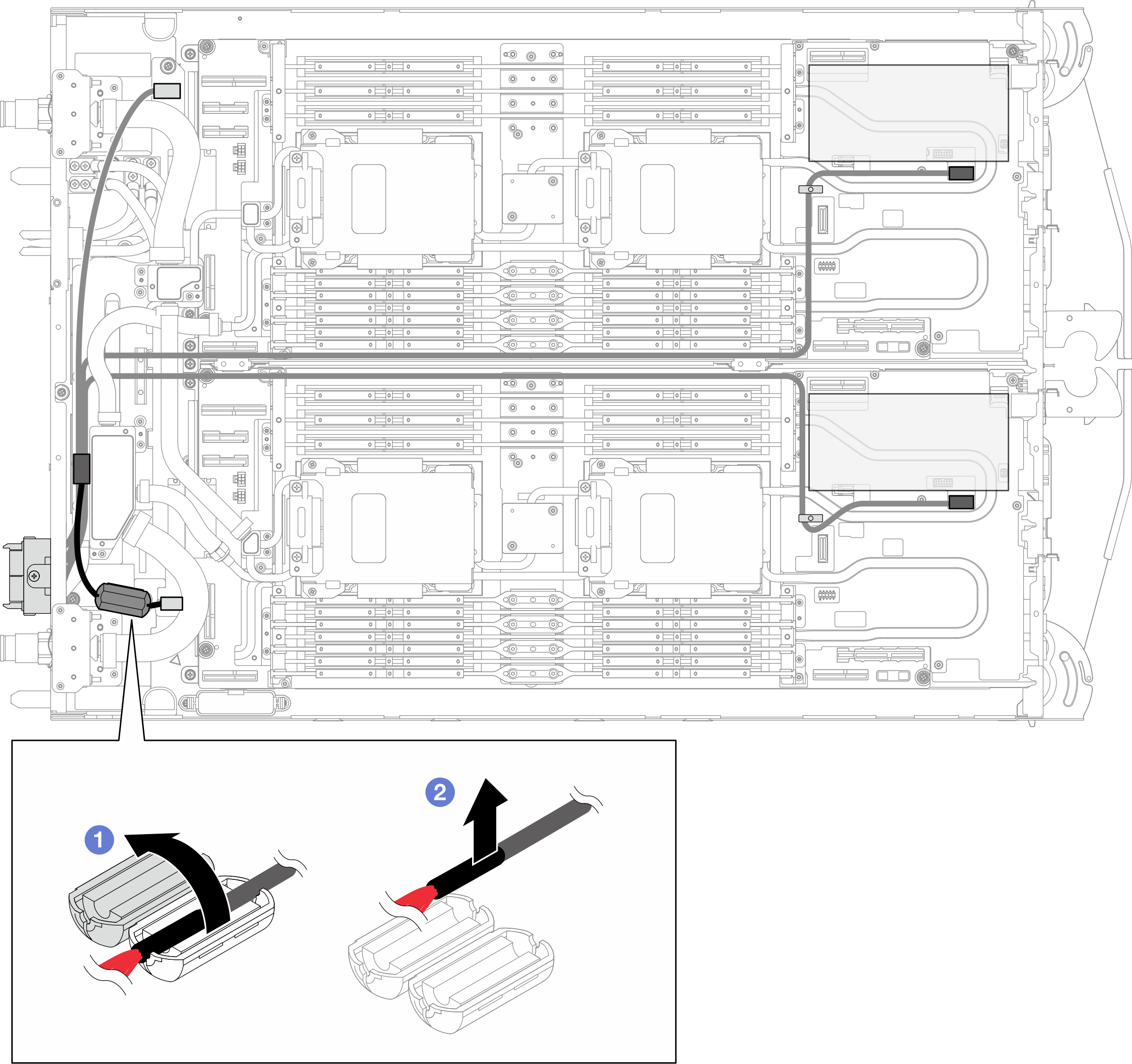

Figura 1. Extracción del núcleo de ferrita del cable de banda lateral

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
