Retrait du kit de câbles latéraux de gestion du système

Les informations suivantes vous indiquent comment retirer le kit de câbles latéraux de gestion du système.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez hors tension le plateau DWC correspondant sur lequel vous allez exécuter la tâche.

  • Débranchez les cordons d’alimentation et tous les câbles externes du boîtier.

  • Débranchez les cordons d’alimentation du boîtier.

Visionnage de la procédure
  • Une vidéo de cette procédure est disponible sur YouTube.

Procédure

  1. Préparez-vous en vue de cette tâche.
    1. Retirez le plateau du boîtier. Voir Retrait d’un plateau du boîtier.
    2. Retirez le cache du plateau. Voir Retrait d'un cache de plateau.
    3. Retirez les traverses. Voir Retrait des traverses.
    4. Retirez le boîtier d’unités de disque dur E3.s avant. Voir Retrait d’un assemblage de boîtier d’unités de disque dur avant E3.S.
  2. Débranchez les câbles latéraux de gestion du système des cartes mères, voir Cheminement interne des câbles.
  3. Retirez le kit de câbles latéraux de gestion du système.
    1. Retirez trois vis M3 PH1 du panneau arrière du plateau.
    2. Retirez le kit de câbles latéraux de gestion du système.

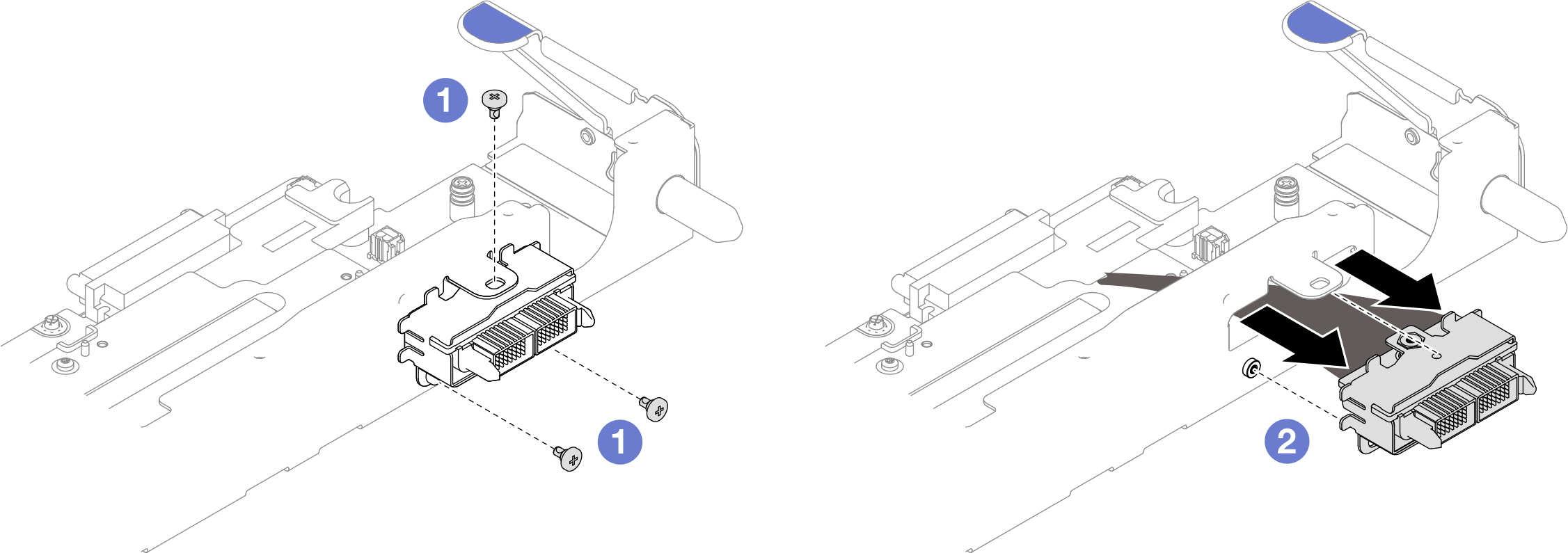

    Figure 1. Retrait du kit de câbles latéraux de gestion du système

Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
