卸下系统管理边带线缆套件

按以下信息卸下系统管理边带线缆套件。

关于本任务

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭要执行任务的相应 DWC 托盘。

  • 从机柜上拔下电源线和所有外部线缆。

  • 从机柜上拔下电源线。

观看操作过程
  • 关于此过程的视频请见 YouTube。

过程

  1. 为本任务做好准备。
    1. 从机柜上卸下托盘。请参阅从机柜上卸下托盘。
    2. 卸下托盘外盖。请参阅卸下托盘外盖。
    3. 卸下横梁。请参阅卸下横梁。
    4. 卸下正面 E3.S 硬盘仓，请参阅卸下 E3.S 正面硬盘仓组合件。
  2. 从主板上拔下系统管理边带线缆，请参阅内部线缆布放。
  3. 卸下系统管理边带线缆套件。
    1. 从托盘后挡板上卸下三颗 M3 PH1 螺钉。
    2. 卸下系统管理边带线缆套件。

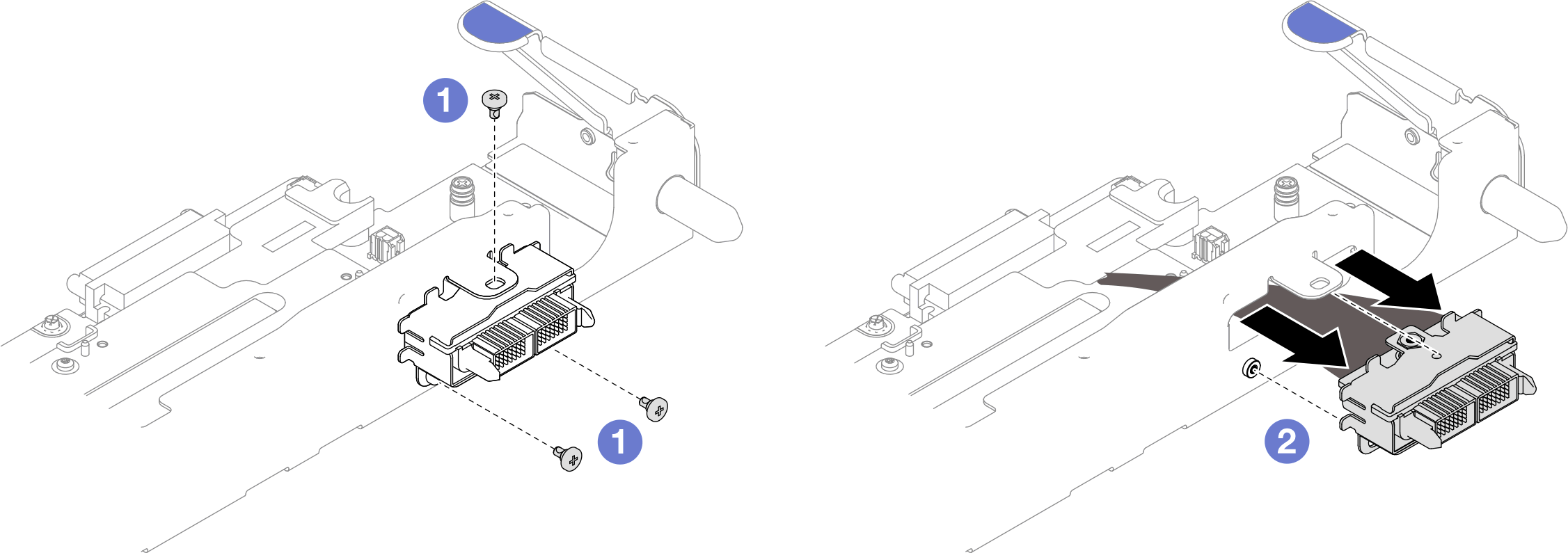

    图 1. 卸下系统管理边带线缆套件

完成之后

如果要求您退回组件或可选设备，请按照所有包装说明进行操作，并使用装运时提供给您的所有包装材料。
