워터 루프 설치
다음 정보를 사용하여 트레이에 워터 루프를 설치하십시오.
이 작업 정보
PH 1, PH 2, T10, T20 및 T30 나사용 드라이버
Waterloop Service Kit (SC750 V4) (서비스 키트의 워터 루프 캐리어는 재사용할 수 있으므로, 향후 교체가 필요할 때를 대비하여 서버가 운영되는 시설에 보관하는 것이 좋습니다.)
Up VR Gap Pad Kit (SC750 V4)
MID E3.S TOP Gap Pad (SC750 V4) - E3.S 중간 드라이브가 설치된 경우.
MID E3.S BOT Gap Pad (SC750 V4) - E3.S 중간 드라이브가 설치된 경우.
Storage Gap Pad Kit (SC750 V4) - E3.S 앞면 드라이브가 설치된 경우.
Storage Gap Pad Kit (SC750 V4) - E3.S 1T 듀얼 앞면 드라이브 또는 E3. S 2T 싱글 앞면 드라이브가 설치된 경우.
CX7 NDR200 Gap Pad (SC750 V4) - ConnectX-7 NDR 200 어댑터가 설치된 경우.
CX7 Gap Pad (SC750 V4) - ConnectX-7 NDR 400 어댑터가 설치된 경우.
갭 패드 위치 및 지침은 갭 패드 식별 및 위치의 내용을 참조하십시오.
갭 패드를 교체하기 전에 표면을 알코올 청소 패드로 부드럽게 닦으십시오.
변형을 방지하기 위해 갭 패드를 조심스럽게 잡으십시오. 나사 구멍이나 개구부가 갭 패드 재질로 막혀 있지 않은지 확인하십시오.
- 이 절차의 비디오는 YouTube에서 볼 수 있습니다.
절차
- 패키지 상자를 열고 워터 루프에서 보호 커버를 제거합니다.
워터 루프에서 폼 커버를 제거합니다.
워터 루프에서 플라스틱 덮개를 제거합니다.
그림 1. 워터 루프에서 보호 덮개 제거

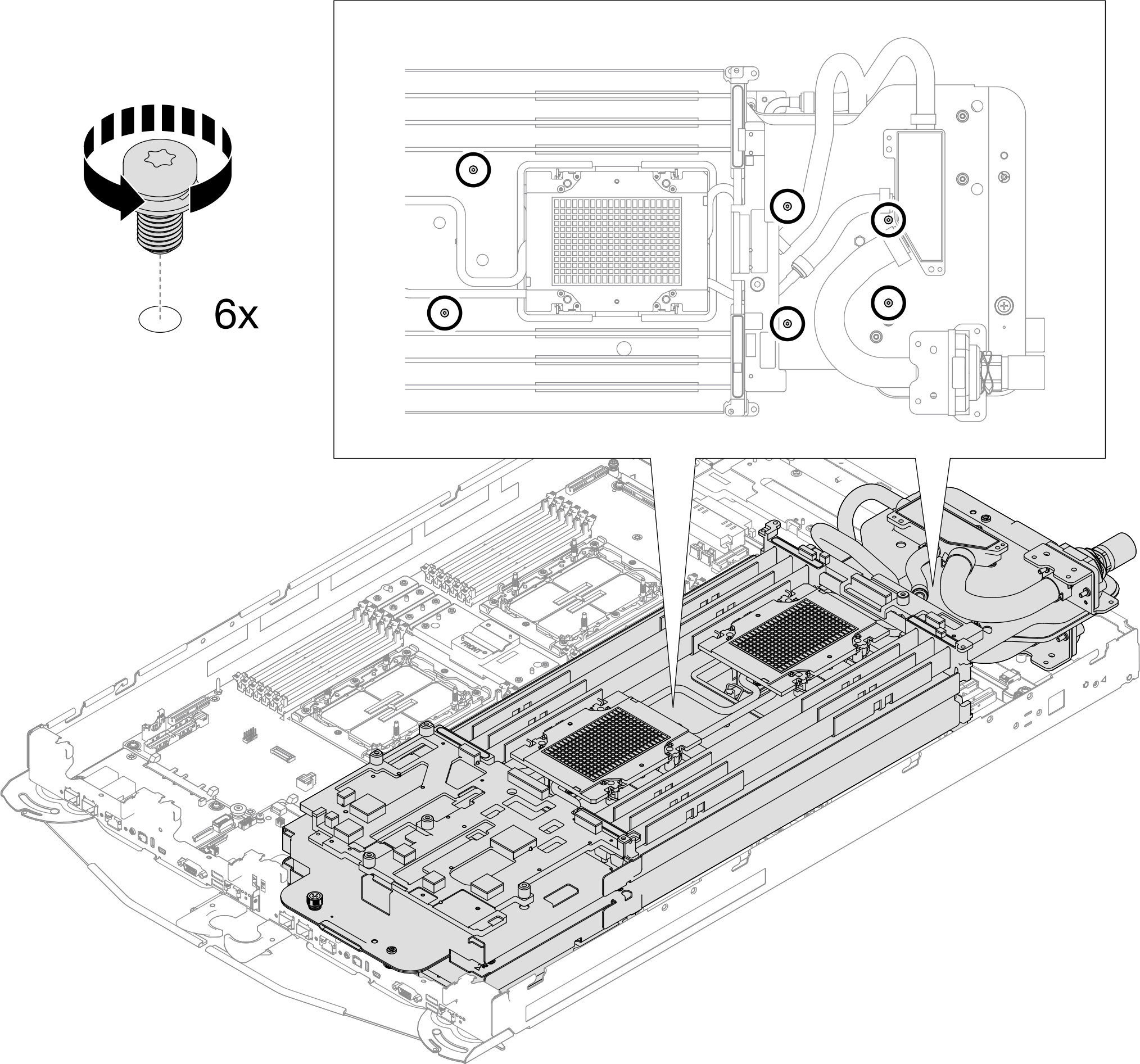

- 워터 루프가 패키지 상자에 들어 있는 동안 워터 루프에서 T20 나사 6개를 푸십시오.그림 2. 패키지 상자의 워터 루프에서 나사 6개 제거
- 프로세서 및 워터 루프 프로세서 냉각판의 열전도 그리스를 청소하십시오.

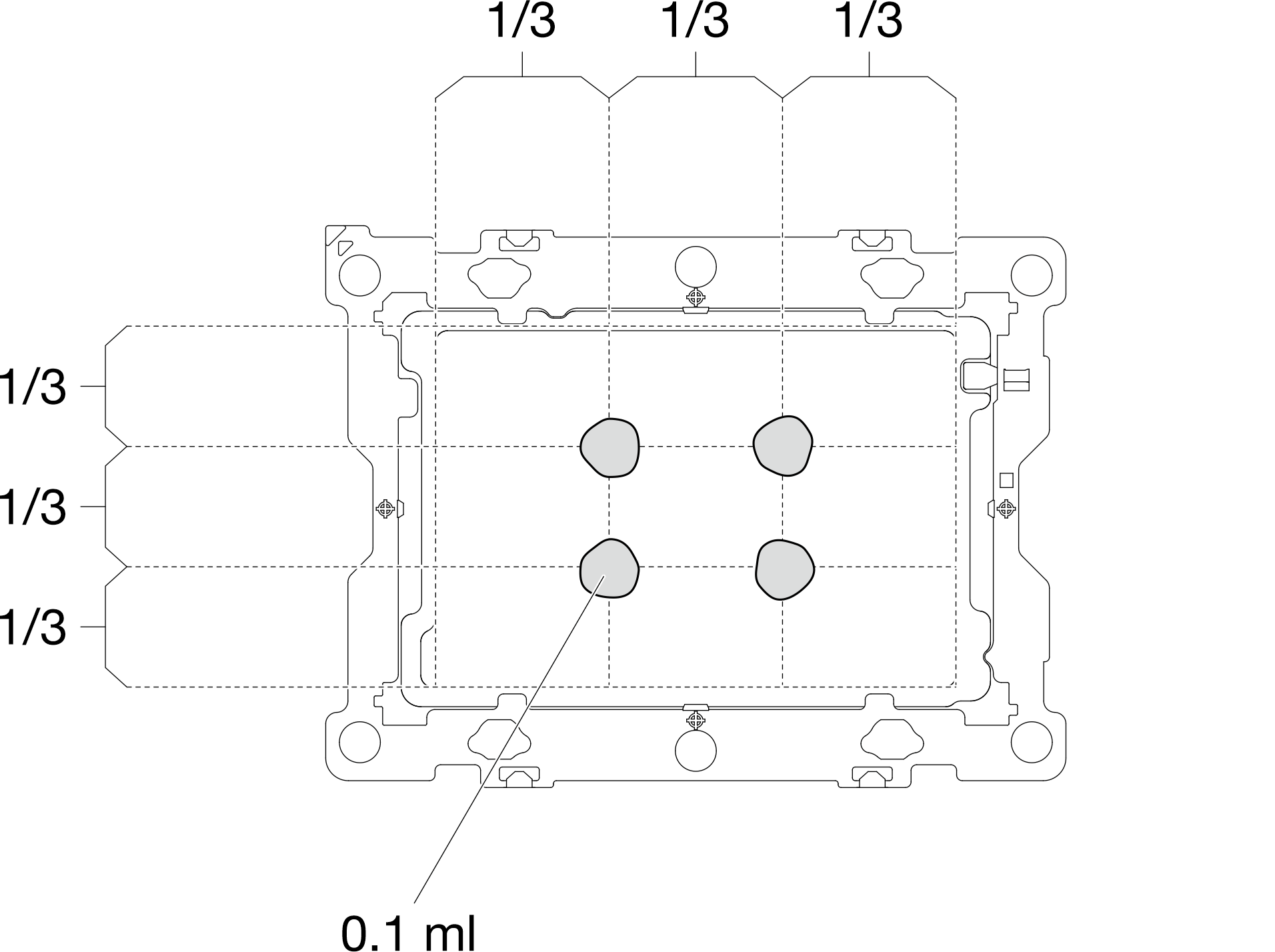

- 각 도트가 약 0.1ml의 열전도 그리스로 구성된 상태에서 4개의 균일한 간격의 도트를 형성하여 주사기로 프로세서 상단에 열전도 그리스를 도포하십시오.주프로세서 접촉면이 아래를 향하도록 표면이 평평한 곳에 프로세서 및 고정장치를 조심스럽게 놓으십시오.그림 3. 열전도 그리스 도포
- 각 도트가 약 0.1ml의 열전도 그리스로 구성된 상태에서 4개의 균일한 간격의 도트를 형성하여 주사기로 프로세서 상단에 열전도 그리스를 도포하십시오.
- 필요한 경우 프로세서 고정장치를 프로세서에 설치하십시오.

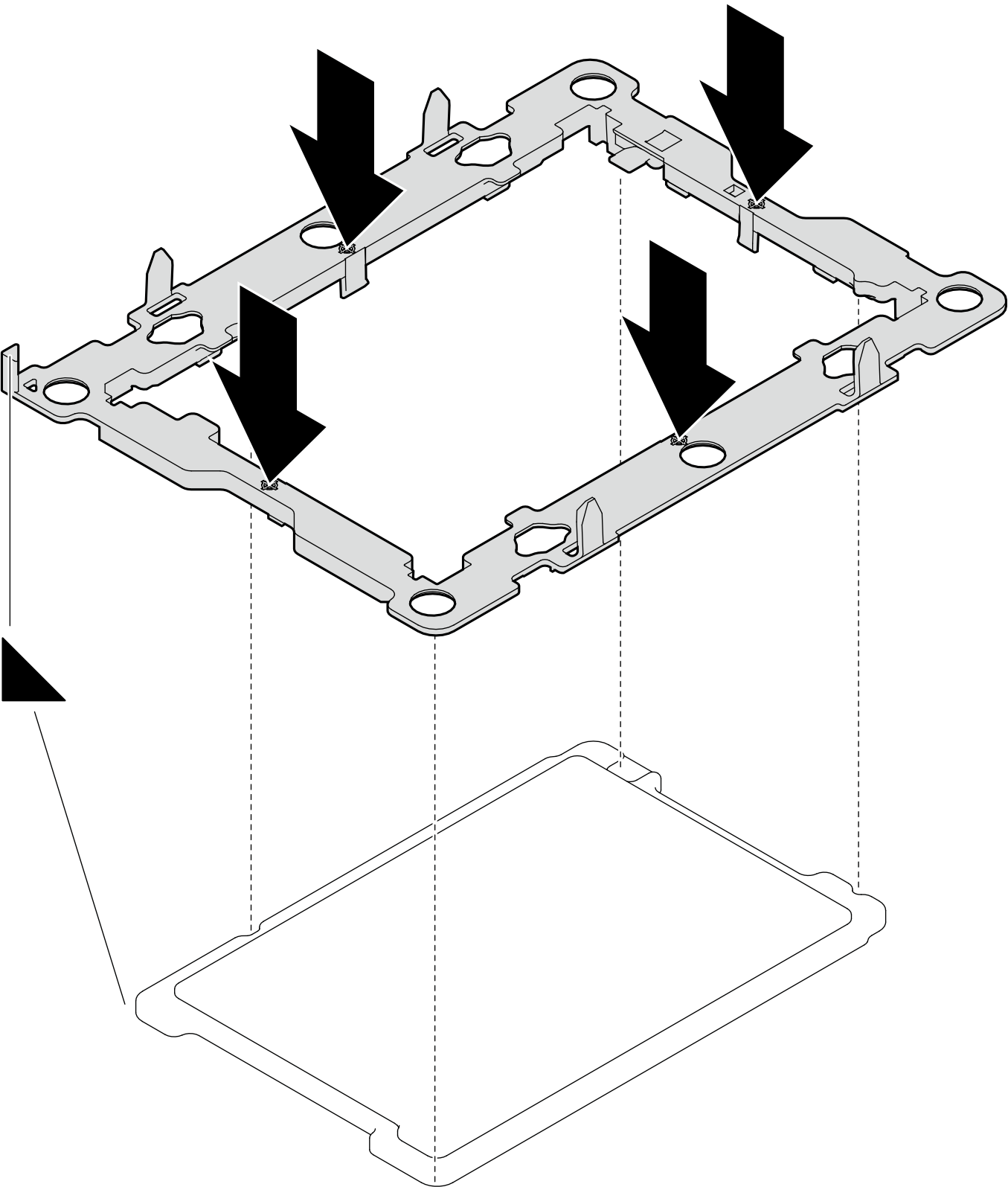

- 프로세서 고정장치를 프로세서에 조심스럽게 놓은 다음 프로세서 고정장치의 네 면을 조심스럽게 눌러 프로세서를 고정하십시오.그림 4. 프로세서 고정장치 설치
- 프로세서 고정장치를 프로세서에 조심스럽게 놓은 다음 프로세서 고정장치의 네 면을 조심스럽게 눌러 프로세서를 고정하십시오.

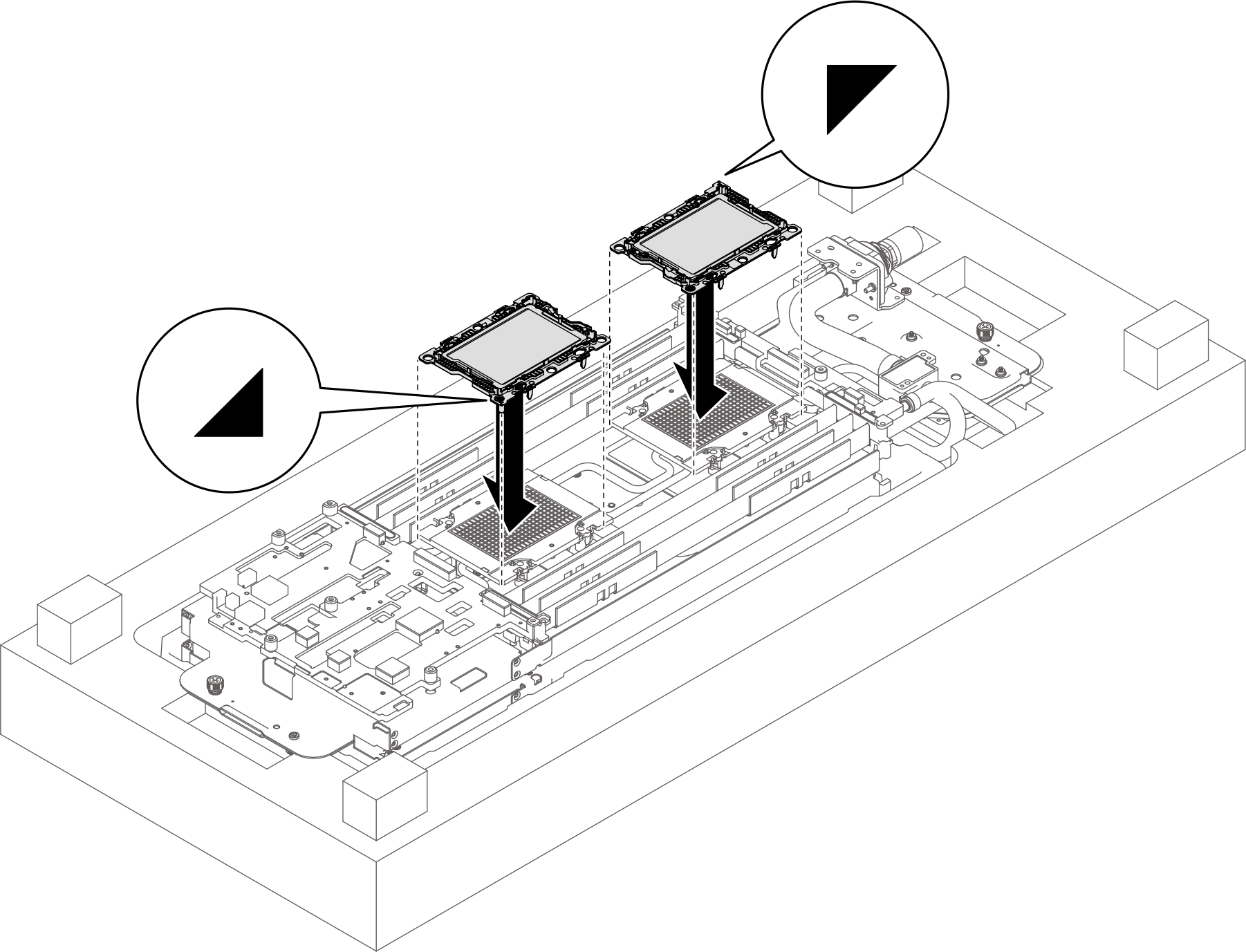

- 워터 루프가 패키지 상자에 들어 있는 상태에서 프로세서를 워터 루프에 설치하십시오.
- 프로세서 고정장치의 삼각형 표시를 워터 루프 냉각판 아래쪽의 삼각형 슬롯에 맞추십시오. 그런 다음 프로세서 고정장치 포스트와 클립을 냉각판의 네 모서리에 있는 구멍에 삽입하여 프로세서를 워터 루프 냉각판 아래쪽에 부착하십시오.그림 5. 워터 루프에 프로세서 설치

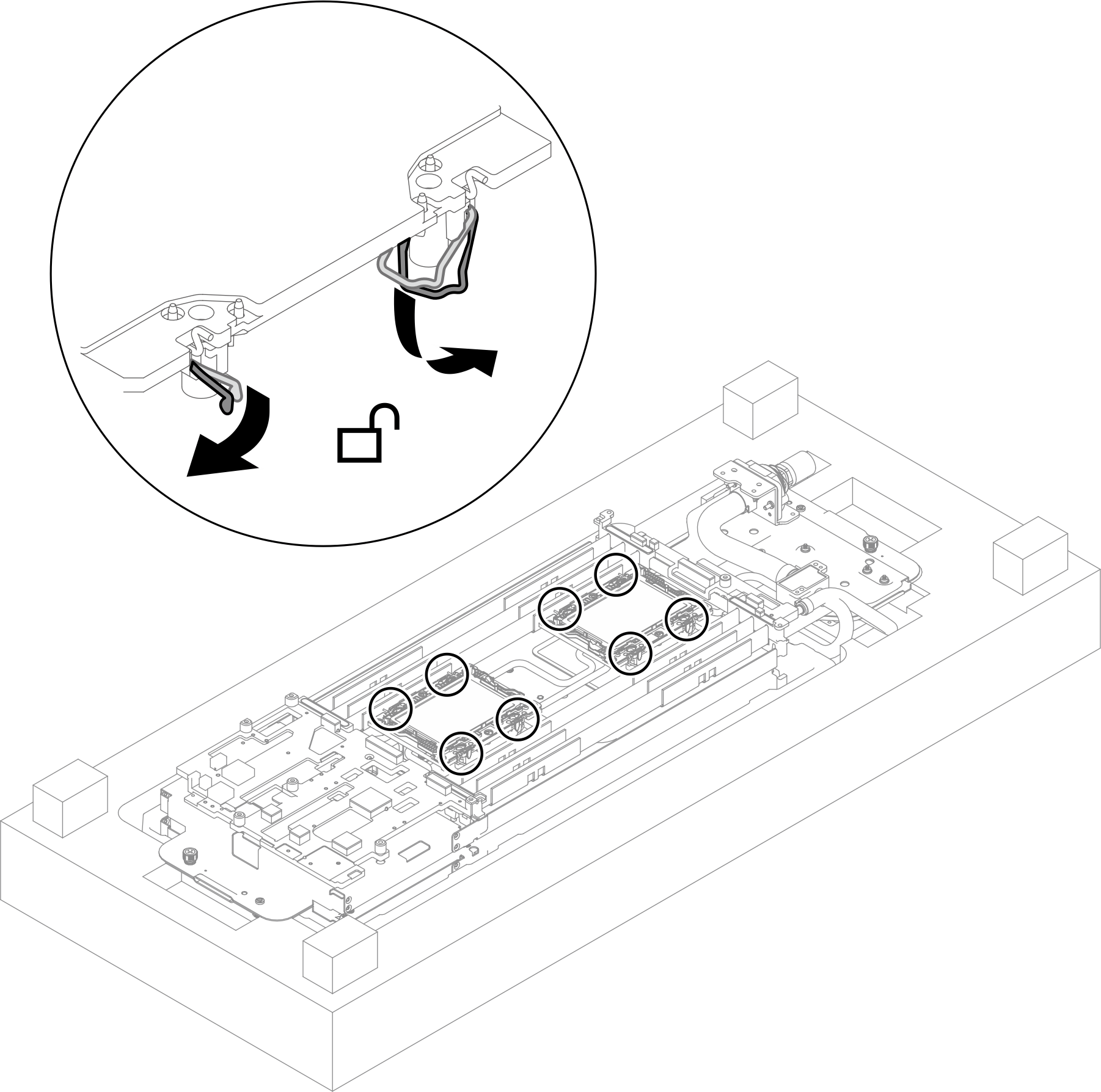

- 모든 기울임 방지 와이어 베일(노드당 8개의 기울임 방지 와이어 베일)을 잠금 해제 위치까지 바깥쪽으로 돌리십시오.그림 6. Torx T30 고정 나사 잠금 해제
- 프로세서 고정장치의 삼각형 표시를 워터 루프 냉각판 아래쪽의 삼각형 슬롯에 맞추십시오. 그런 다음 프로세서 고정장치 포스트와 클립을 냉각판의 네 모서리에 있는 구멍에 삽입하여 프로세서를 워터 루프 냉각판 아래쪽에 부착하십시오.

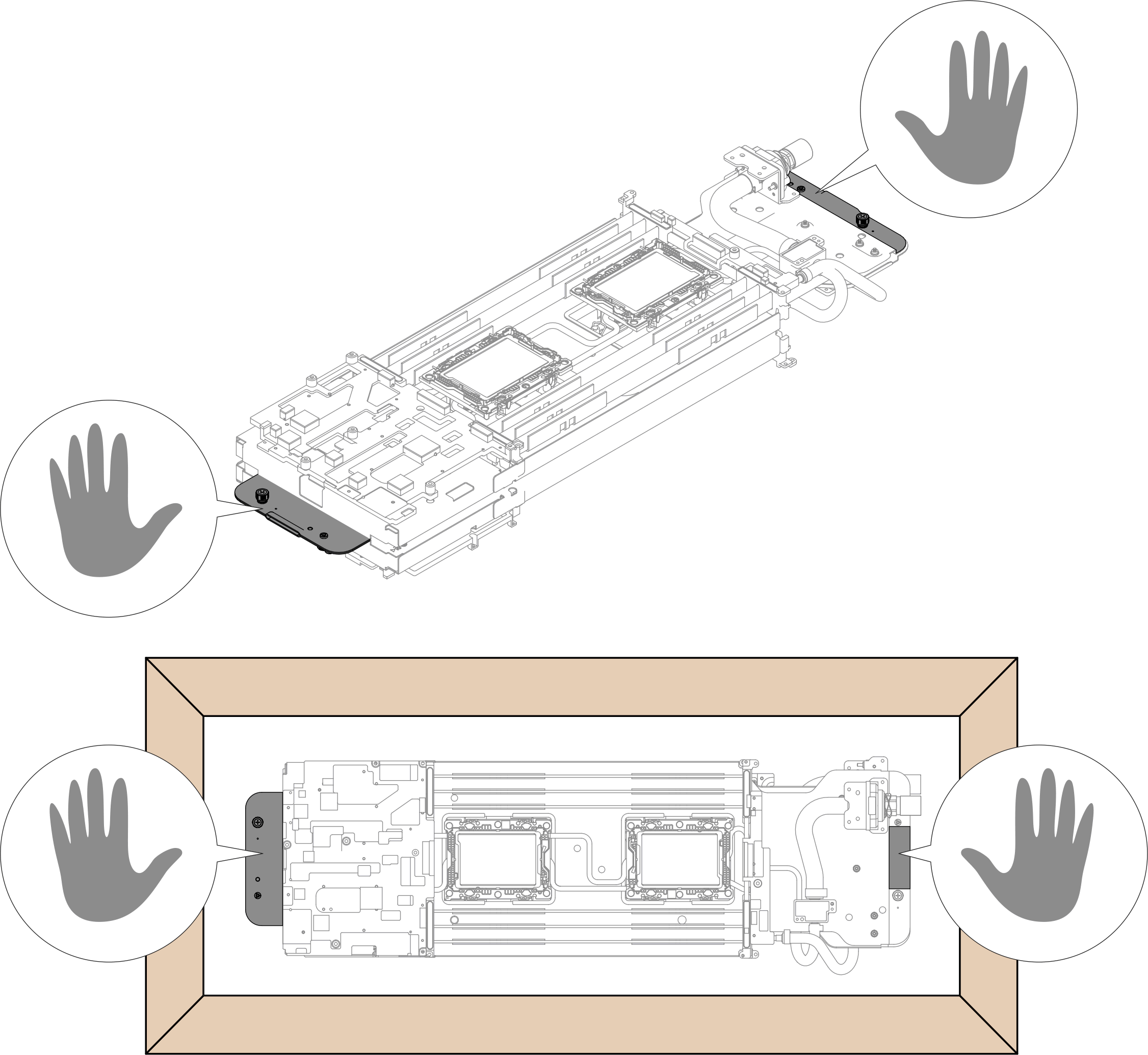

- 패키지 상자에서 워터 루프를 제거하십시오. 아래 그림에서 회색으로 표시된 터치 포인트를 잡아야 합니다.주의터치 포인트 이외의 위치에서 워터 루프를 잡으면 손상될 수 있습니다.그림 7. 패키지 박스에서 워터 루프를 제거할 때의 터치 포인트
상단 이미지 워터 루프의 등축도 보기 하단 이미지 워터 루프의 상단 보기

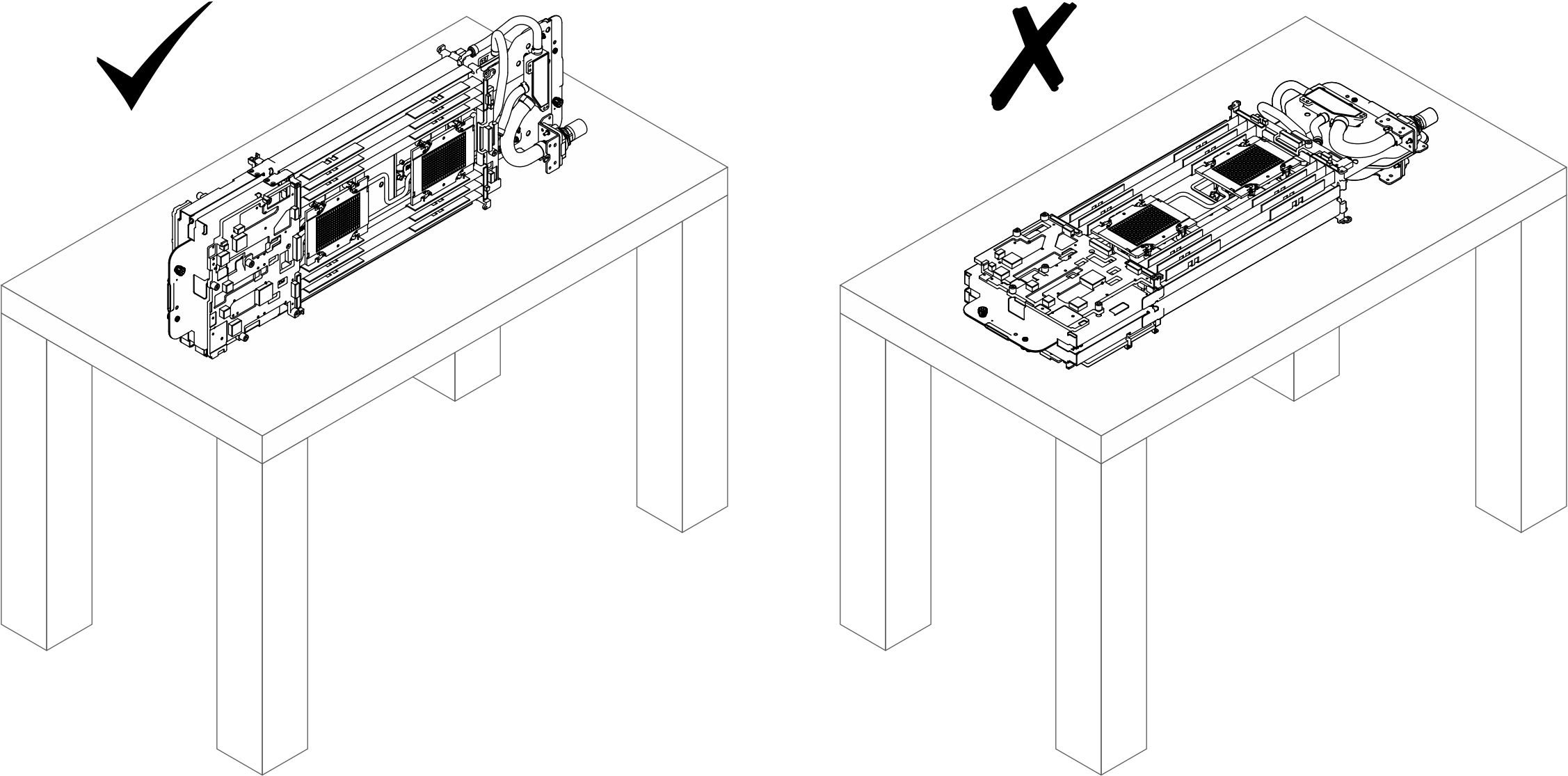

주의워터 루프를 트레이에 설치하기 전에 워터 루프를 수직으로 세워 두십시오. 워터 루프를 수평으로 배치하고 작업 표면에 닿으면 갭 패드가 손상될 수 있습니다.그림 8. 트레이에 설치하기 전 워터 루프 취급
- 워터 루프의 갭 패드를 확인하여 손상되었거나 분리된 경우 새 패드로 교체하십시오.그림 9. 워터 루프 갭 패드 위치
갭 패드 교체 지침을 따르십시오.
- 프로세서 보드에 설치된 VR 냉각판의 갭 패드를 확인하여 손상되었거나 분리된 경우 새것으로 교체하십시오.그림 10. VR 냉각판 갭 패드 위치
갭 패드 교체 지침을 따르십시오.

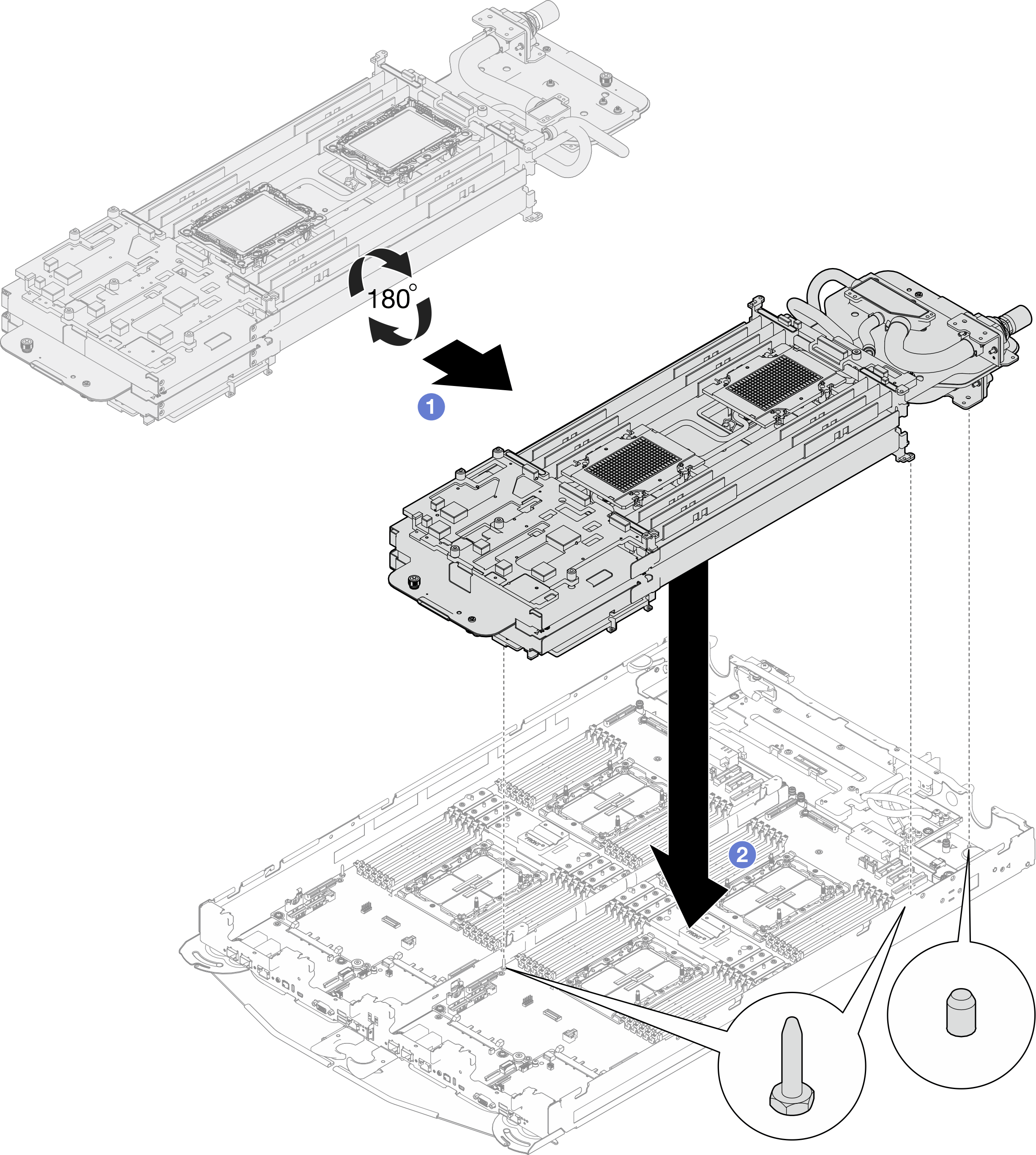

- 워터 루프를 오른쪽 노드 에 설치하십시오(트레이 전면에서 볼 때).
- 양손으로 워터 루프를 조심스럽게 잡고 뒤집으십시오.
- 워터 루프를 오른쪽 노드의 가이드 핀 3개에 조심스럽게 놓은 다음(트레이 전면에서 볼 때) 워터 루프를 살짝 내려놓고 시스템 보드에 단단히 고정되었는지 확인하십시오.그림 11. 오른쪽 노드에 워터 루프 설치

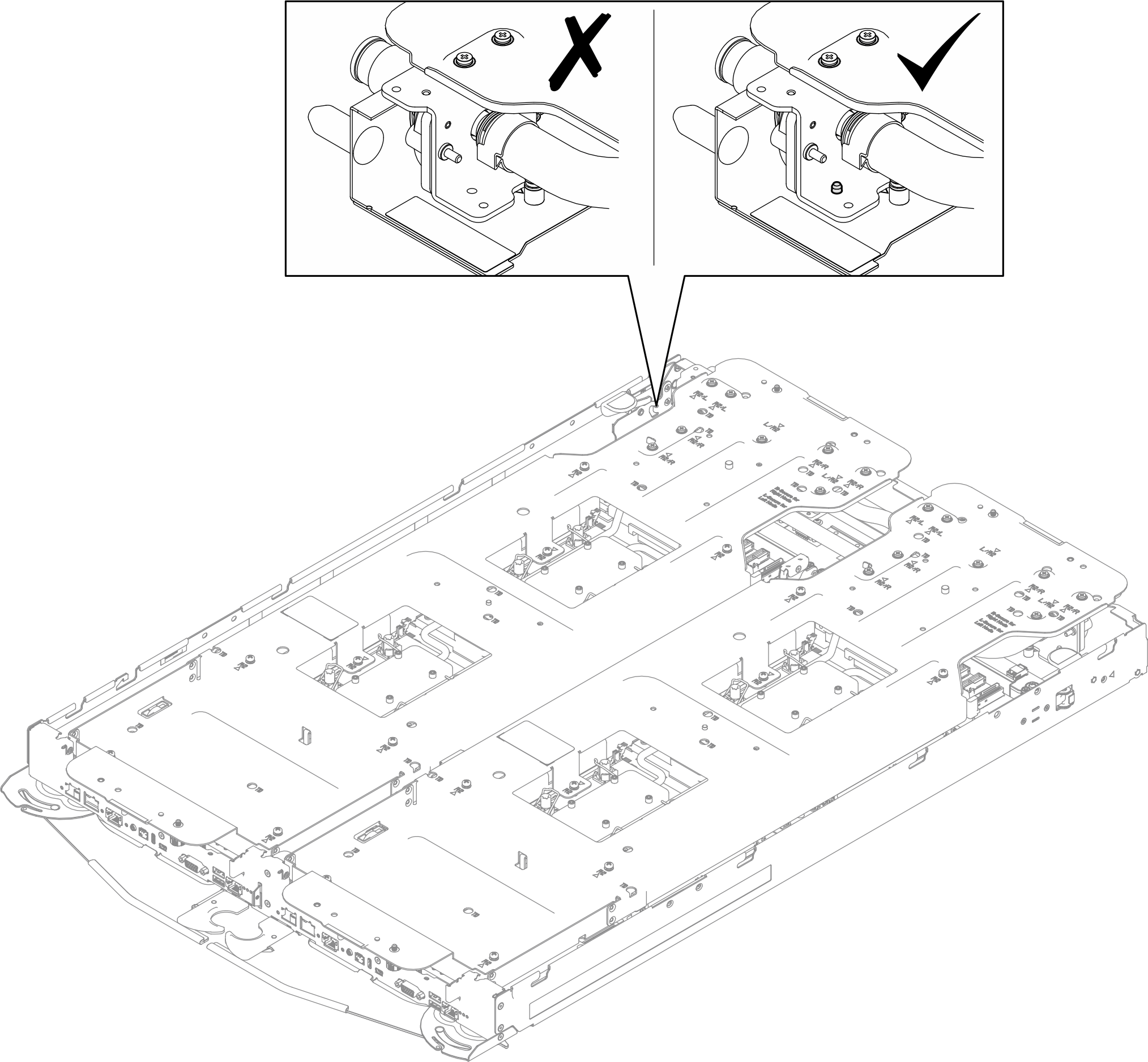

- 퀵 커넥트 슬롯 근처의 가이드 핀이 제대로 설치되었는지 확인하십시오. 제대로 설치되면 가이드 핀이 가이드 구멍을 통해 삽입되고 눈에 띄어야 합니다. 잘못 설치하면 가이드 핀이 보이지 않고 워터 루프가 트레이 위에 약간 떠 있습니다.그림 12. 가이드 핀 설치 결과 확인

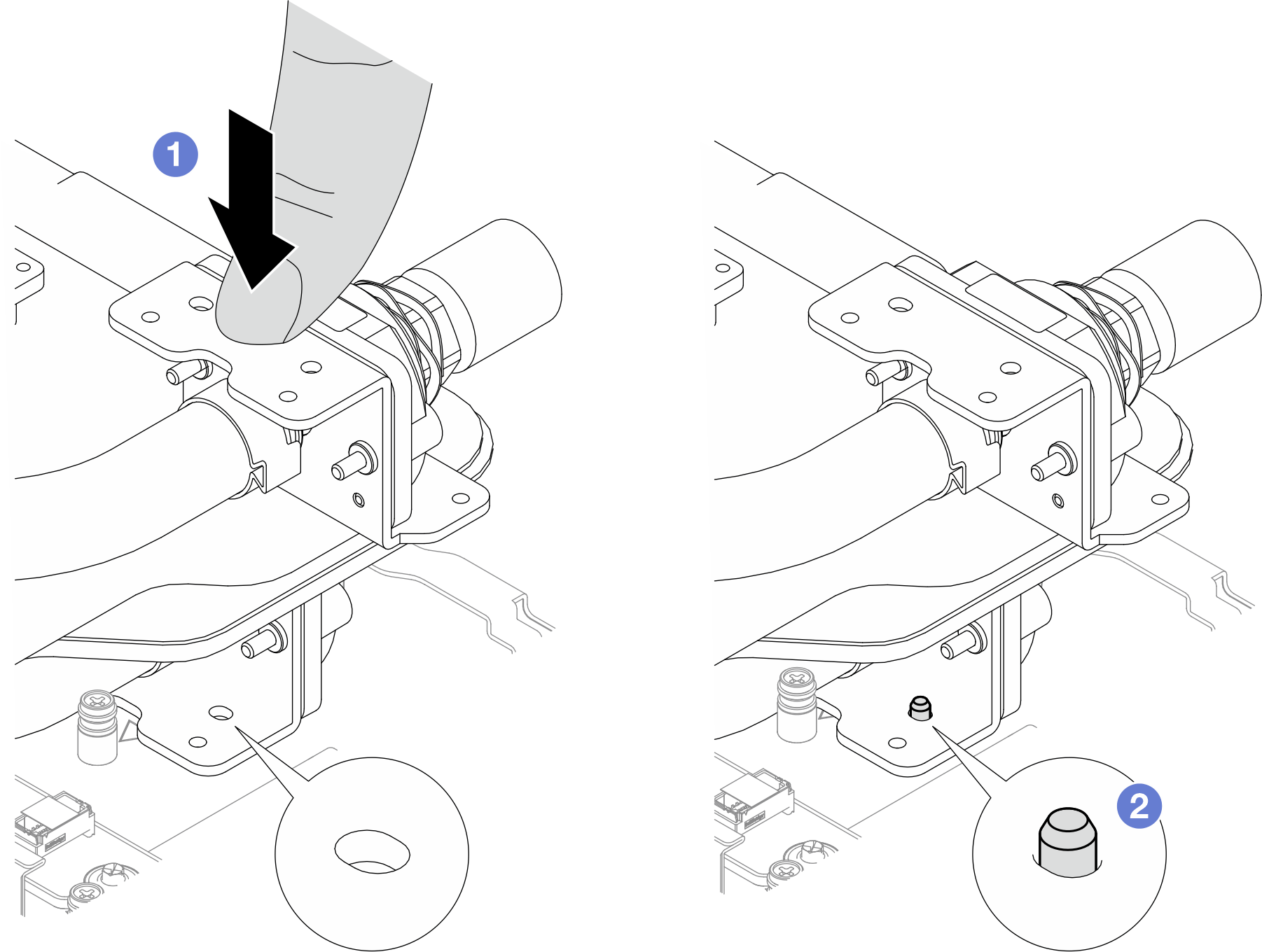

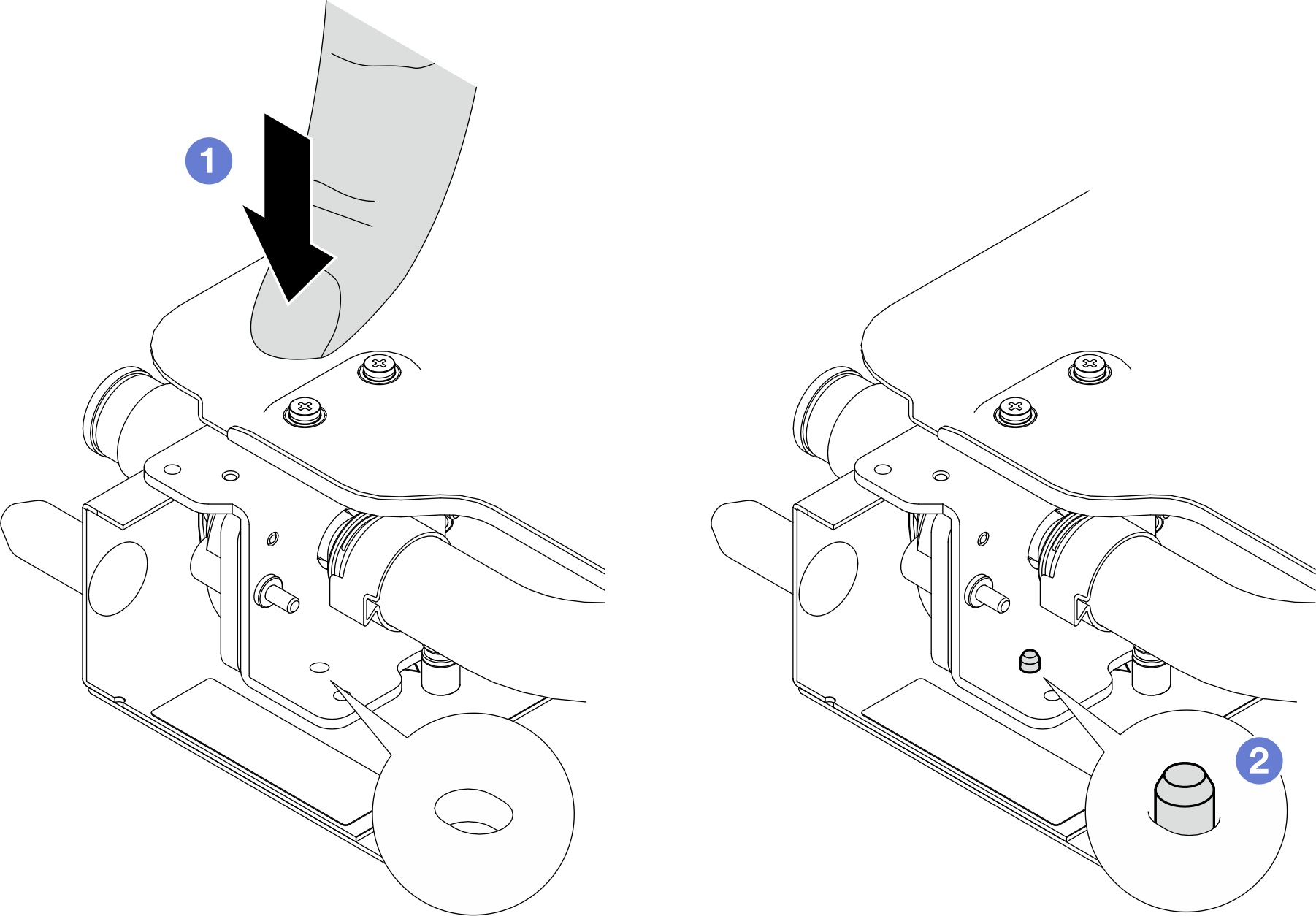

- 가이드 핀이 제대로 설치되지 않은 경우 워터 루프를 아래로 누릅니다.
- 가이드 핀은 가이드 구멍에 삽입해야 합니다.
그림 13. 잘못 설치된 가이드 핀 고정
- 워터 루프 캐리어의 양쪽 끝에 있는 고정 나비 나사 2개를 완전히 푸십시오.그림 14. 고정 나비 나사 풀기
- 워터 루프에서 T20 나사 6개를 제거합니다.그림 15. 워터 루프에서 나사 6개 제거
- 워터 루프의 갭 패드를 확인하여 손상되었거나 분리된 경우 새 패드로 교체하십시오.그림 16. 워터 루프 갭 패드 위치
갭 패드 교체 지침을 따르십시오.
- 프로세서 보드에 설치된 VR 냉각판의 갭 패드를 확인하여 손상되었거나 분리된 경우 새것으로 교체하십시오.그림 17. VR 냉각판 갭 패드 위치
갭 패드 교체 지침을 따르십시오.
- 그림과 같이 워터 루프의 반대쪽을 펼쳐서 설치하십시오.그림 18. 워터 루프 펼치기
- 워터 루프에서 지지판을 제거합니다. 그림 19. 워터 루프에서 지지판을 제거합니다
- 퀵 커넥트 슬롯 근처의 가이드 핀이 제대로 설치되었는지 확인하십시오. 제대로 설치되면 가이드 핀이 가이드 구멍을 통해 삽입되고 눈에 띄어야 합니다. 잘못 설치하면 가이드 핀이 보이지 않고 워터 루프가 트레이 위에 약간 떠 있습니다.그림 20. 가이드 핀 설치 결과 확인
- 가이드 핀이 제대로 설치되지 않은 경우 워터 루프를 아래로 누릅니다.
- 가이드 핀은 가이드 구멍에 삽입해야 합니다.
그림 21. 잘못 설치된 가이드 핀 고정
- 운송 브래킷의 나사 구멍을 통해 혼합 챔버를 트레이에 고정하는 나사를 설치합니다.
- 운송 브래킷에서 오른쪽 노드의 나사 구멍을 찾습니다(트레이 전면에서 볼 때).그림 22. 운송 브래킷의 혼합 챔버 나사 구멍 위치

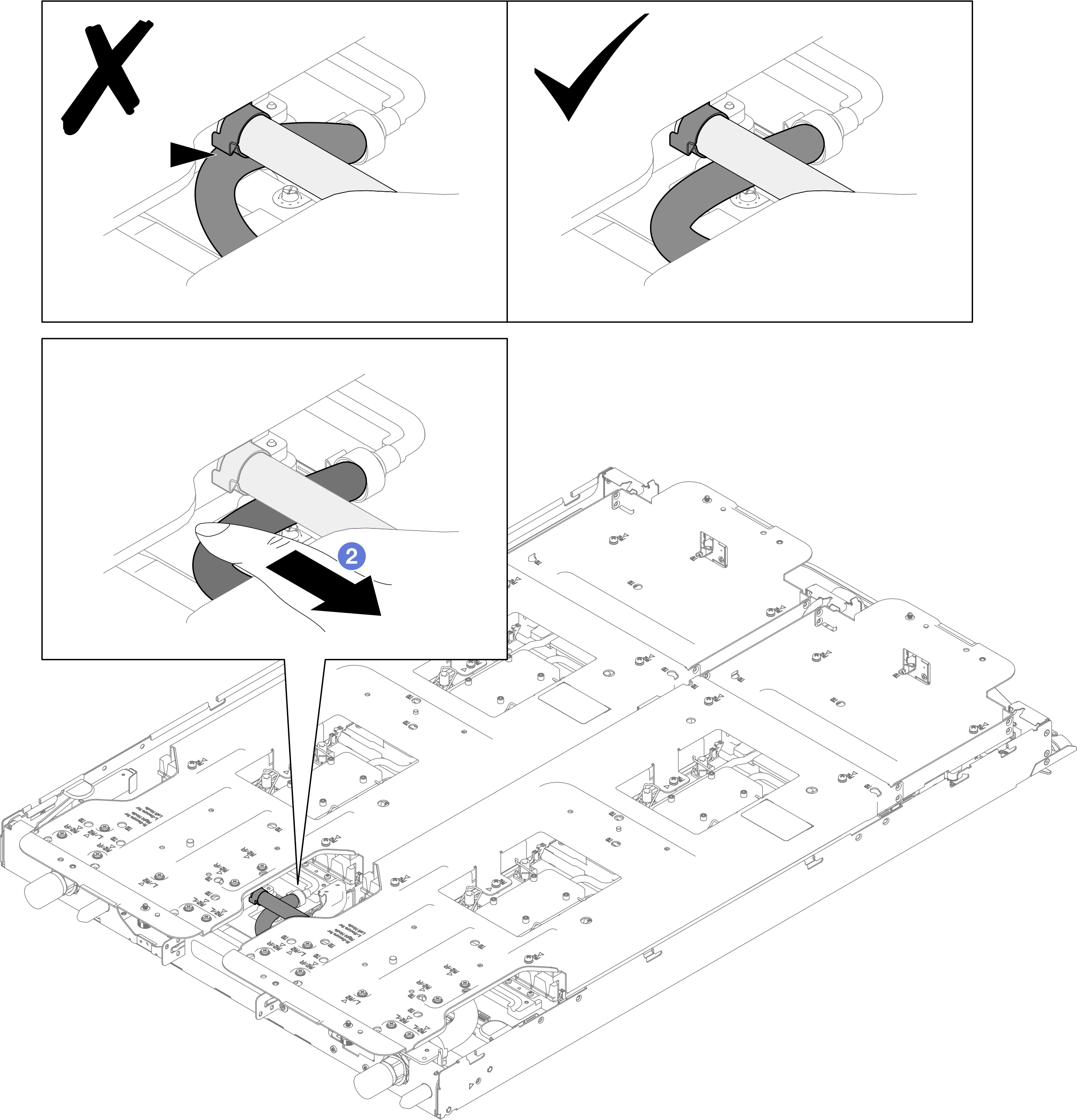

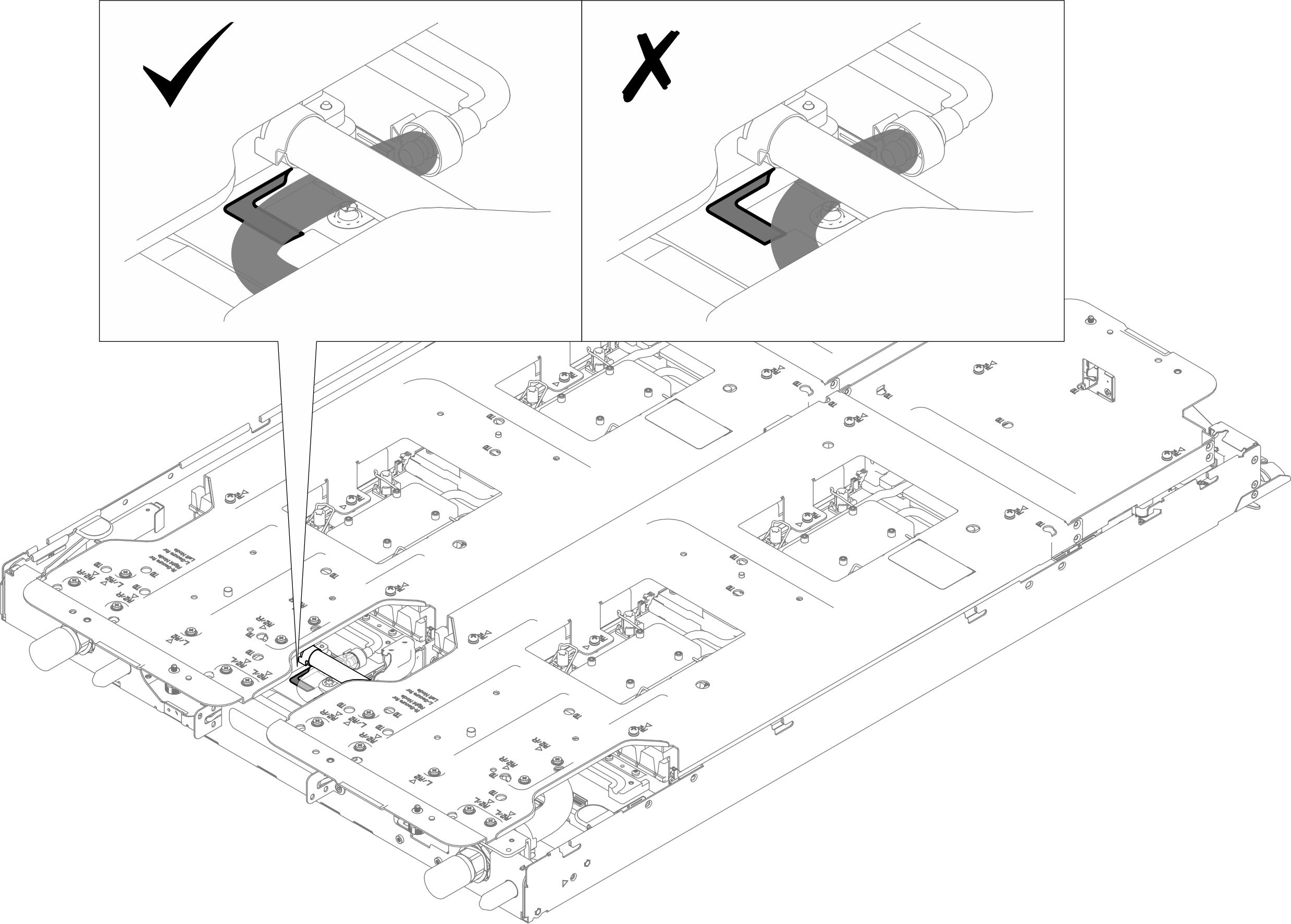

- 두 개의 워터 튜브가 겹쳐져 있는 나사 구멍 아래 공간을 검사합니다. 상단 튜브에 금속 클립이 있습니다. 하단 튜브가 금속 클립에 닿지 않아야 합니다. 하단 튜브가 금속 클립에서 떨어질 때까지 하단 튜브를 조정합니다.그림 23. 금속 클립에서 떨어지도록 하단 튜브 조정
주PDB 냉각판에는 하단 튜브를 위한 더 많은 공간을 허용하는 L자형 경사면이 있습니다. L자형 경사면은 아래 그림에 지정되어 있습니다. 하단 튜브를 경사면 내에 유지하십시오.그림 24. 하단 튜브를 PDB 냉각판의 경사 이내로 유지

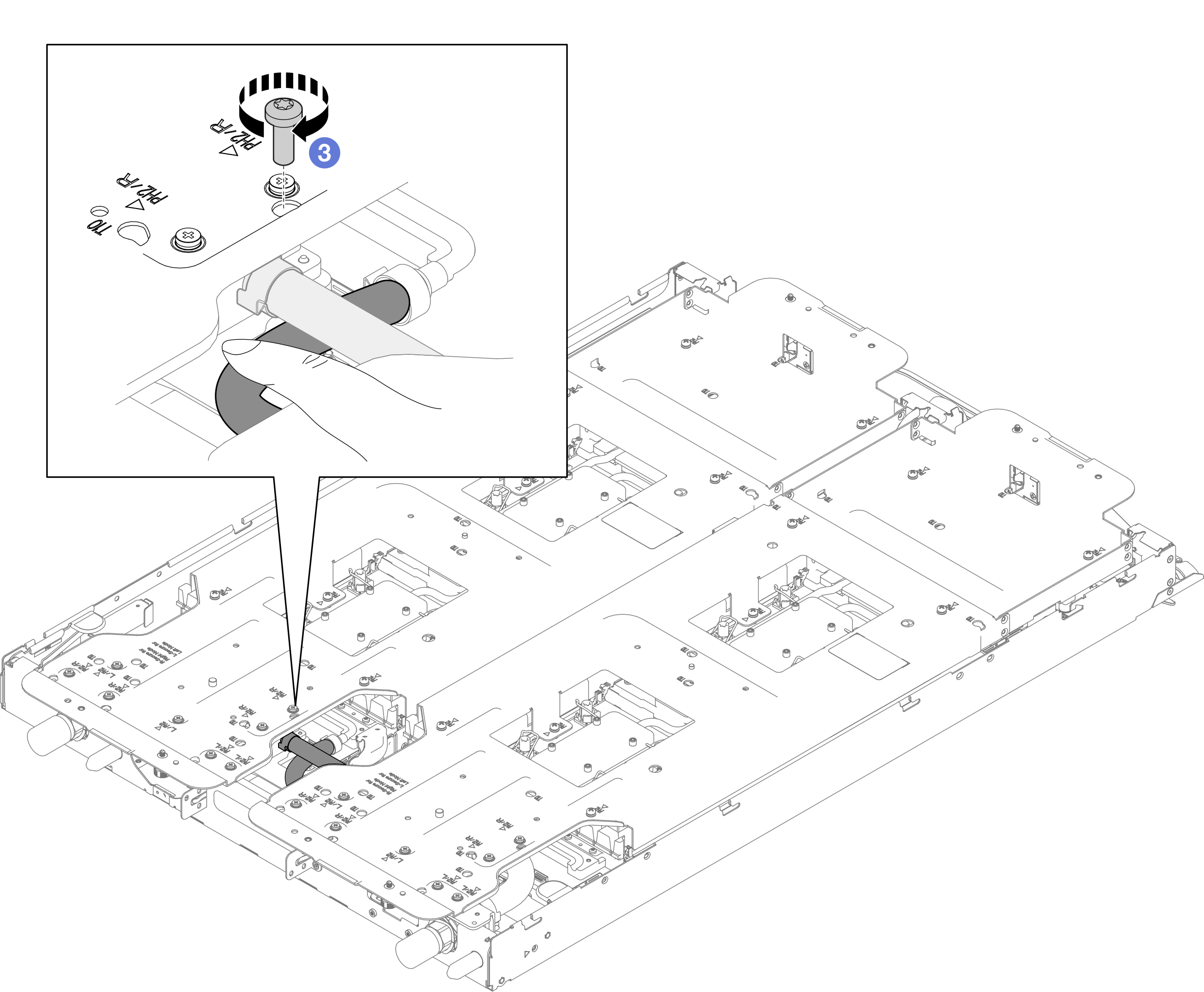

하단 튜브가 상단 튜브의 금속 클립에서 떨어지도록 하는 동시에 운송 브래킷의 나사 구멍을 통해 나사를 설치하여 혼합 챔버를 트레이에 고정합니다.주참고로 나사를 완전히 조이거나 제거하는 데 필요한 토크는 5.0+/-0.5lbf-in, 0.55+/-0.05N-M입니다.
그림 25. 혼합 챔버를 고정하기 위한 나사 설치
- 기울임 방지 와이어 베일(노드 2개에 16개의 기울임 방지 와이어 베일)을 잠금 위치까지 바깥쪽으로 돌리십시오.그림 26. 기울임 방지 와이어 베일 잠금 해제
- 워터 루프 캐리어 나사(노드 2개에 28개의 Phillips # 2 나사)를 푸십시오.주
참고로 나사를 완전히 조이거나 제거하는 데 필요한 토크는 5.0+/-0.5lbf-in, 0.55+/-0.05N-M입니다.
그림 27. 워터 루프 캐리어 나사 풀기
- 각 워터 루프 캐리어를 한 번에 하나씩 조심스럽게 들어 올려 워터 루프에서 분리하십시오.그림 28. 워터 루프 캐리어 제거
- 워터 루프에서 폼 보호 포장재를 제거합니다.그림 29. 폼 포장 제거
- 운송 브래킷의 나사 순서 레이블에 따라 모든 Torx T30 고정 나사(노드 2개에 16x Torx T30 고정 나사)를 적절한 토크로 설정된 토크 드라이버로 완전히 조이십시오.주
참고로 나사를 완전히 조이거나 제거하는 데 필요한 토크는 8+/- 0.5lbf-in, 0.9+/- 0.05N-m입니다.
구성 요소의 손상을 방지하려면 표시된 조임/풀기 순서를 따르십시오.
그림 30. 운송 브래킷 레이블의 나사 조이기/풀기 순서
그림 31. Torx T30 고정 나사 조이기

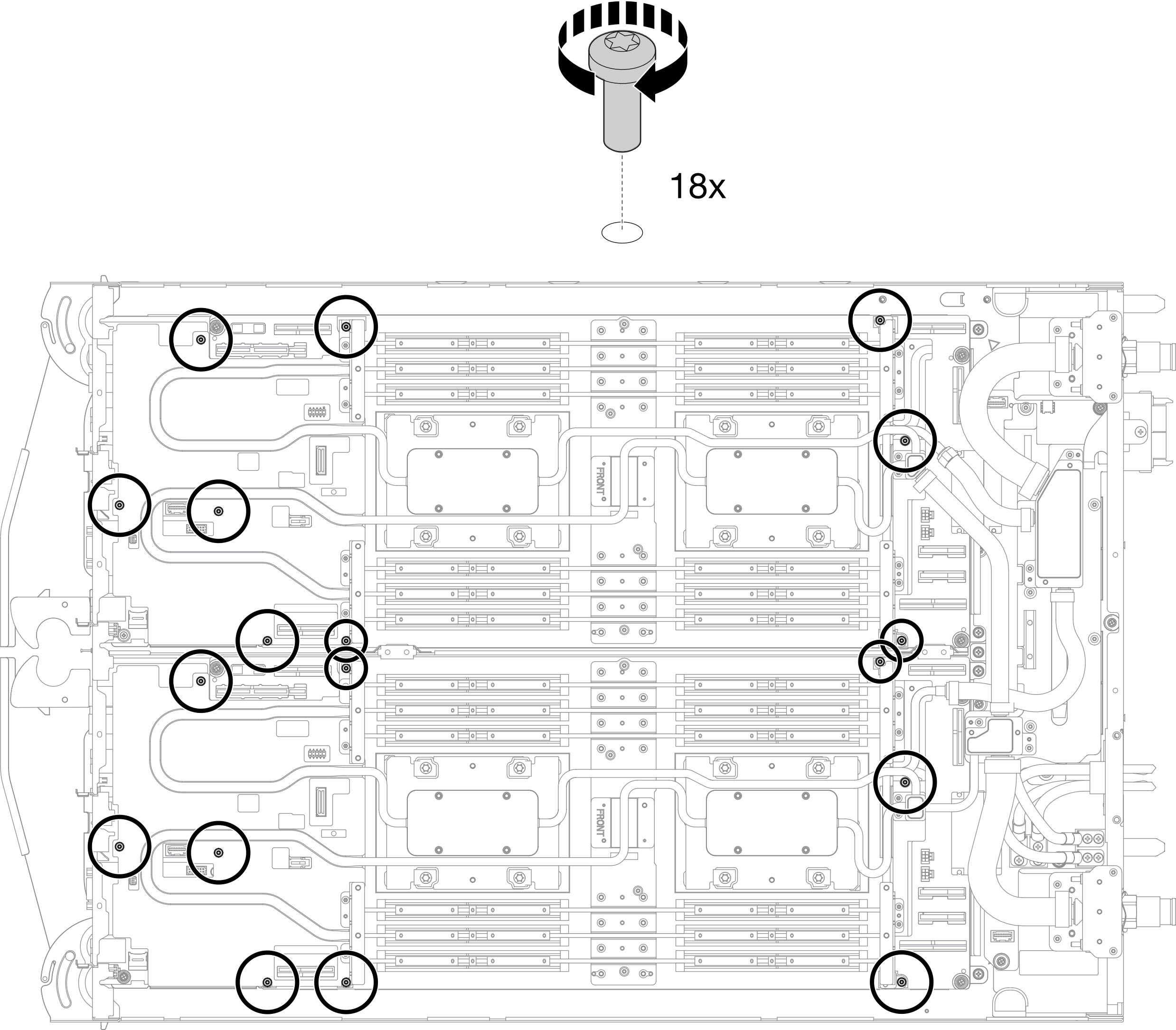

- 토크 드라이버를 사용하여 적절한 토크로 워터 루프 나사(노드당 18개의 Torx T10 나사)를 설치하십시오.주
참고로 나사를 완전히 조이거나 제거하는 데 필요한 토크는 5.0+/-0.5lbf-in, 0.55+/-0.05N-M입니다.
그림 32. 워터 루프 나사 설치

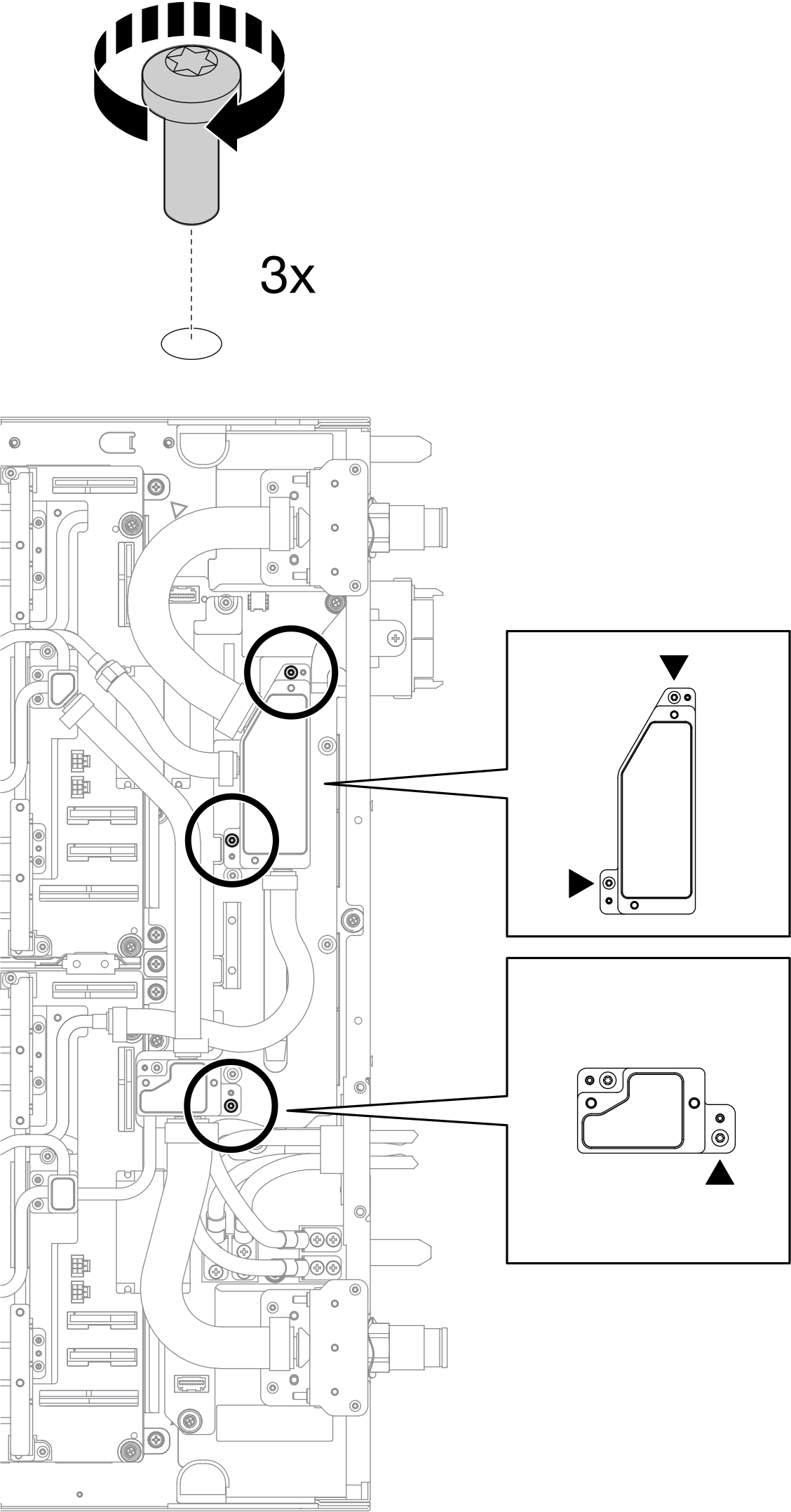

- 적절한 토크로 설정된 토크 드라이버를 사용하여 Torx T10 나사 3개를 설치하여 혼합 챔버를 전원 분배 보드 냉각판에 고정합니다.주
참고로 나사를 완전히 조이거나 제거하는 데 필요한 토크는 5.0+/-0.5lbf-in, 0.55+/-0.05N-M입니다.
그림 33. 혼합 챔버 나사 설치

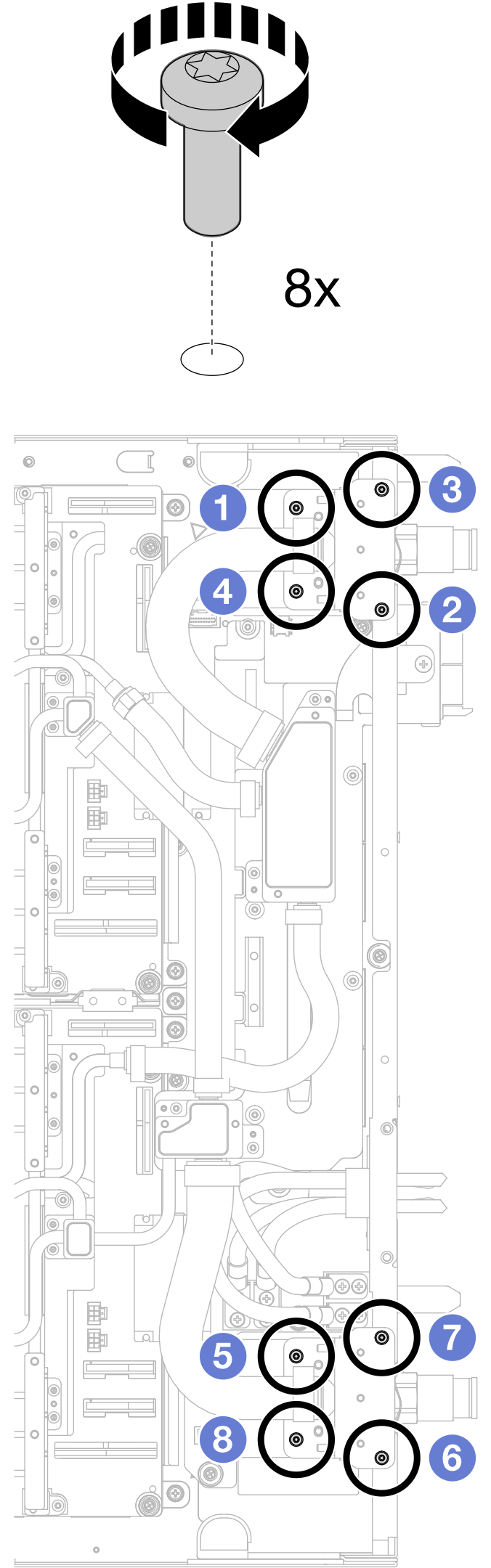

- 그림에 지정된 나사 설치 순서에 따라 Torx T10 나사 8개를 설치하여 2개의 퀵 커넥트를 트레이에 고정합니다(각 퀵 커넥트당 나사 4개).주
참고로 나사를 완전히 조이거나 제거하는 데 필요한 토크는 5.0+/-0.5lbf-in, 0.55+/-0.05N-M입니다.
그림 34. 퀵 커넥트 나사 설치

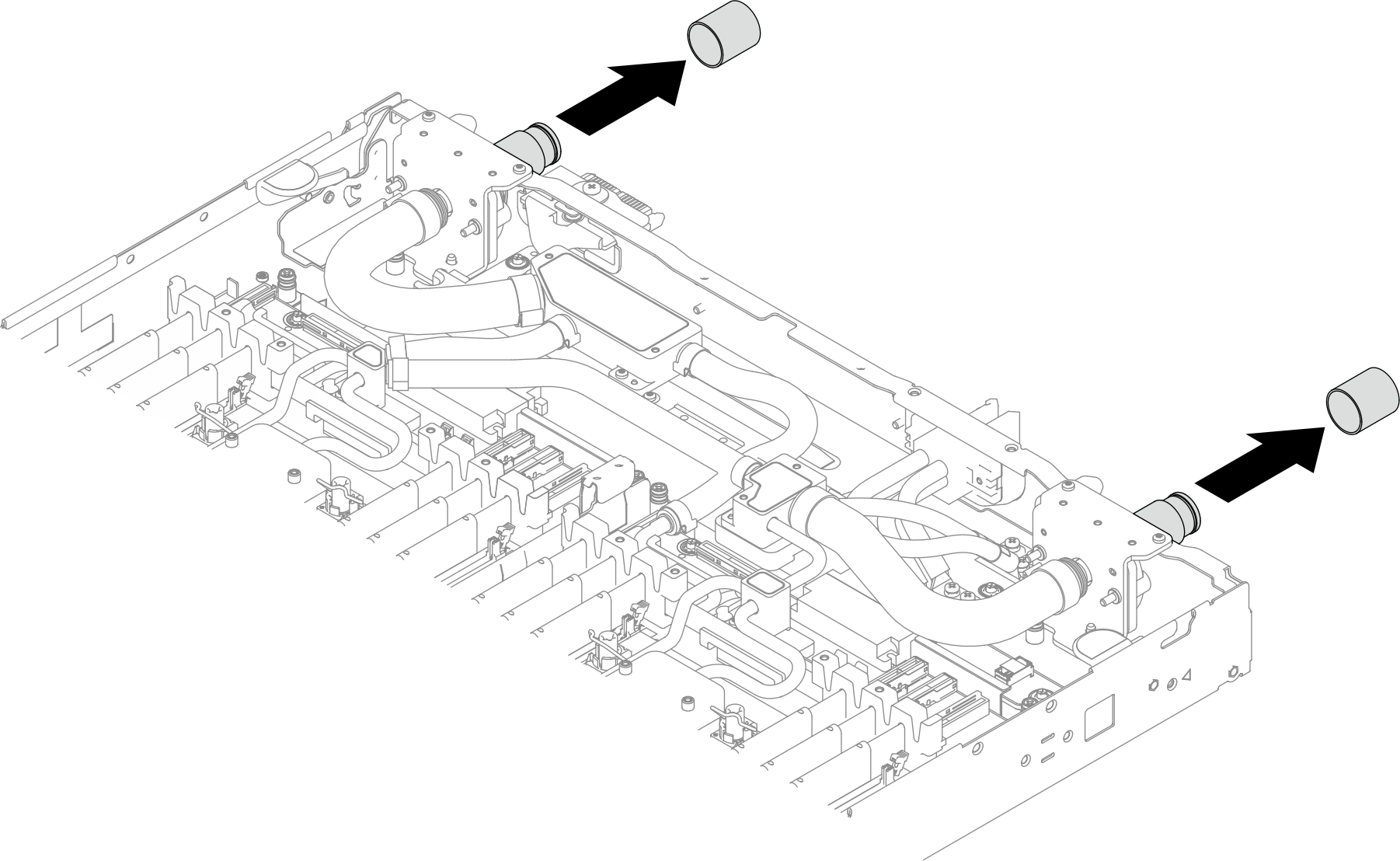

- 퀵 커넥트에서 덮개를 제거합니다.그림 35. 퀵 커넥트 덮개 제거
- T10 나사 2개를 설치해 VR 덮개를 워터 루프에 설치합니다. 워터 루프에 VR 덮개 2개를 설치해야 합니다(노드당 VR 덮개 1개).그림 36. VR 덮개 설치

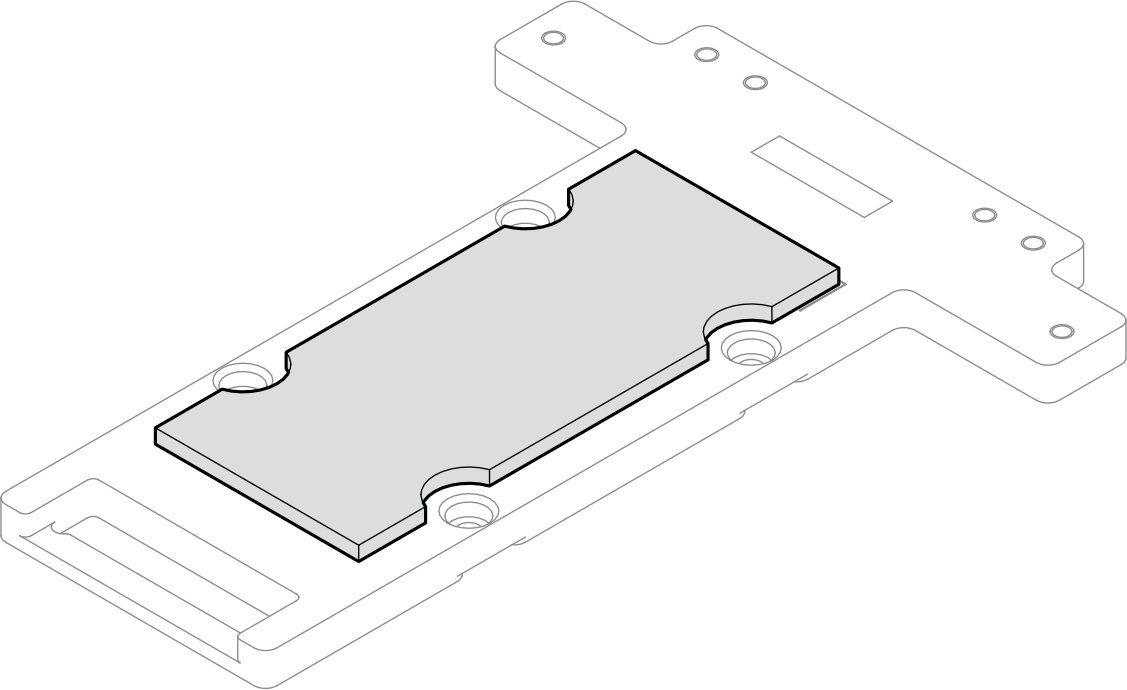

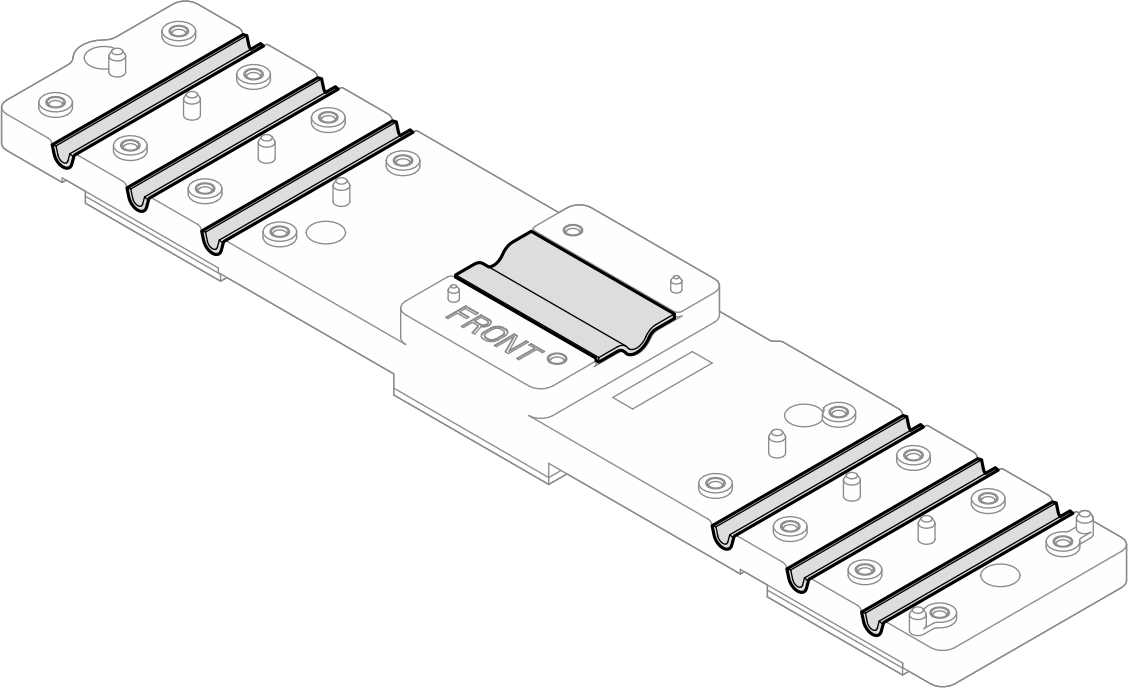

- E3.S 중간 냉각판 상단의 갭 패드를 확인하고 손상되거나 분리된 경우 새것으로 교체하십시오.그림 37. E3.S 중간 냉각판 상단 갭 패드 위치
갭 패드 교체 지침을 따르십시오.
- E3.S 중간 냉각판 하단의 일회용 갭 패드를 새것으로 교체합니다.그림 38. E3.S 중간 냉각판 하단의 일회용 갭 패드 위치
갭 패드 교체 지침을 따르십시오.
- PH1 나사 4개를 설치해 워터 루프에 중간 드라이브 냉각판을 설치하십시오.
TOP
표시가 트레이의 뒷면을 향하도록 유지해야 합니다.주참고로 나사를 완전히 조이거나 제거하는 데 필요한 토크는 5.0+/-0.5lbf-in, 0.55+/-0.05N-M입니다.
중간 드라이브 냉각판 4개를 모두 워터 루프에 설치해야 합니다(노드당 냉각판 2개).
그림 39. 중간 드라이브 냉각판 설치
누수 센서를 설치합니다. 누수 센서 설치의 내용을 참조하십시오.
사이드밴드 케이블 키트를 설치합니다. 시스템 관리 사이드밴드 케이블 키트 설치의 내용을 참조하십시오.
중간 E3.S 드라이브 케이지를 설치합니다. E3.S 1T 중간 드라이브 케이지 어셈블리 설치의 내용을 참조하십시오.
- PCIe 어댑터 라이저 케이지를 설치합니다. ConnectX-7 NDR 200 어댑터 라이저 어셈블리 설치 또는 ConnectX-7 NDR 400 어댑터 라이저 어셈블리 설치의 내용을 참조하십시오.
앞면 E3.S 드라이브 케이지를 설치합니다. E3.S 앞면 드라이브 케이지 어셈블리 설치의 내용을 참조하십시오.
시스템을 양면 냉각이 필요한 메모리 모듈과 함께 설치할 경우 DIMM 냉각 막대를 설치하십시오. DIMM 냉각 바 설치의 내용을 참조하십시오.
십자형 브레이스를 설치하십시오. 십자형 브레이스 설치의 내용을 참조하십시오.
메모리 모듈을 설치하고 다음 중 하나를 수행하십시오.
단면 냉각이 필요한 메모리 모듈을 설치하십시오. 메모리 모듈(단면 냉각) 설치의 내용을 참조하십시오. 또는
양면 냉각이 필요한 메모리 모듈을 설치하십시오. 메모리 모듈(양면 냉각) 설치의 내용을 참조하십시오.
DIMM 콤을 설치하십시오. DIMM 콤 설치의 내용을 참조하십시오.
트레이 덮개를 설치하십시오. 트레이 덮개 설치의 내용을 참조하십시오.
엔클로저에 트레이를 설치하십시오. 엔클로저에 트레이 설치의 내용을 참조하십시오.
- 필요한 모든 외부 케이블을 솔루션에 연결하십시오.주QSFP 케이블을 솔루션에 추가로 연결하십시오.
각 노드의 전원 LED가 빠르게 깜박이다가 느려지는지 확인하십시오. 이는 모든 노드의 전원을 켤 준비가 되었음을 나타냅니다.
