워터 루프 제거

다음 정보를 사용하여 워터 루프를 제거하십시오.

이 작업 정보

필수 도구

PH 1, PH 2, T10, T20 및 T30 나사용 드라이버

Waterloop Service Kit (SC750 V4) (서비스 키트의 워터 루프 캐리어는 재사용할 수 있으므로, 향후 교체가 필요할 때를 대비하여 서버가 운영되는 시설에 보관하는 것이 좋습니다.)
Up VR Gap Pad Kit (SC750 V4)
MID E3.S TOP Gap Pad (SC750 V4) - E3.S 중간 드라이브가 설치된 경우.
MID E3.S BOT Gap Pad (SC750 V4) - E3.S 중간 드라이브가 설치된 경우.
Storage Gap Pad Kit (SC750 V4) - E3.S 앞면 드라이브가 설치된 경우.
Storage Gap Pad Kit (SC750 V4) - E3.S 1T 듀얼 앞면 드라이브 또는 E3. S 2T 싱글 앞면 드라이브가 설치된 경우.
CX7 NDR200 Gap Pad (SC750 V4) - ConnectX-7 NDR 200 어댑터가 설치된 경우.
CX7 Gap Pad (SC750 V4) - ConnectX-7 NDR 400 어댑터가 설치된 경우.

S038

경고

이 절차에는 눈 보호 장비를 착용해야 합니다.

S040

경고

이 절차에는 보호 장갑을 착용해야 합니다.

S042

위험

본 제품에 들어있는 물이나 수용액으로 인해 감전될 위험이 있습니다. 손이 젖은 경우 또는 물이 흐른 경우에는 전류가 흐르는 장비나 그 근처에서 작업하지 마십시오.

주의

설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.
작업을 수행하려는 해당 DWC 트레이의 전원을 끄십시오.
엔클로저에서 외부 케이블을 모두 분리하십시오.
QSFP 케이블이 솔루션에 연결되어 있다면 추가로 분리하십시오.
워터 루프의 손상을 방지하려면 워터 루프를 제거, 설치 또는 접을 때 항상 워터 루프 캐리어를 사용하십시오.
토크 드라이버가 없는 경우 요청 시 토크 드라이버를 이용할 수 있습니다.

절차 보기

이 절차의 비디오는 YouTube에서 볼 수 있습니다.

절차

이 작업을 준비하십시오.
1. 엔클로저에서 트레이를 제거하십시오. 엔클로저에서 트레이 제거의 내용을 참조하십시오.
2. 트레이 덮개를 제거하십시오. 트레이 덮개 제거의 내용을 참조하십시오.
3. DIMM 콤이 설치된 경우 제거하십시오. DIMM 콤 제거의 내용을 참조하십시오.
4. 메모리 모듈을 제거하고 다음 중 하나를 수행하십시오.
  - 단면 냉각이 필요한 메모리 모듈을 제거하십시오. 메모리 모듈(단면 냉각) 제거의 내용을 참조하십시오.
  - 양면 냉각이 필요한 메모리 모듈을 제거하십시오. 메모리 모듈(양면 냉각) 제거의 내용을 참조하십시오.
5. 십자형 브레이스를 제거하십시오. 십자형 브레이스 제거의 내용을 참조하십시오.
6. DIMM 냉각 바가 설치되어 있는 경우 이를 제거하십시오. DIMM 냉각 바 제거의 내용을 참조하십시오.
7. E3.S 드라이브 케이지를 제거합니다(E3.S 앞면 드라이브 케이지 어셈블리 제거 참조).
8. PCIe 어댑터 라이저 어셈블리를 제거합니다. ConnectX-7 NDR 200 어댑터 라이저 어셈블리 제거 또는 ConnectX-7 NDR 400 어댑터 라이저 어셈블리 제거의 내용을 참조하십시오.
9. 중간 E3.S 드라이브 케이지를 제거합니다(E3.S 중간 드라이브 케이지 어셈블리 제거 참조).
10. 사이드밴드 케이블 키트를 제거합니다. 시스템 관리 사이드밴드 케이블 키트 제거의 내용을 참조하십시오.
11. 누수 센서 모듈을 제거합니다. 누수 센서 제거의 내용을 참조하십시오.
PH1 나사 4개를 제거하여 워터 루프에서 중간 드라이브 냉각판을 제거합니다. 적절한 토크로 설정된 토크 드라이버를 사용하십시오.
주
- 참고로 나사를 완전히 조이거나 제거하는 데 필요한 토크는 5.0+/-0.5lbf-in, 0.55+/-0.05N-M입니다.
- 노드당 중간 드라이브 냉각판이 2개 있으며, 트레이당 냉각판이 총 4개 있습니다. 워터 루프에서 냉각판 4개를 모두 제거해야 합니다.
그림 1. 중간 드라이브 냉각판 제거

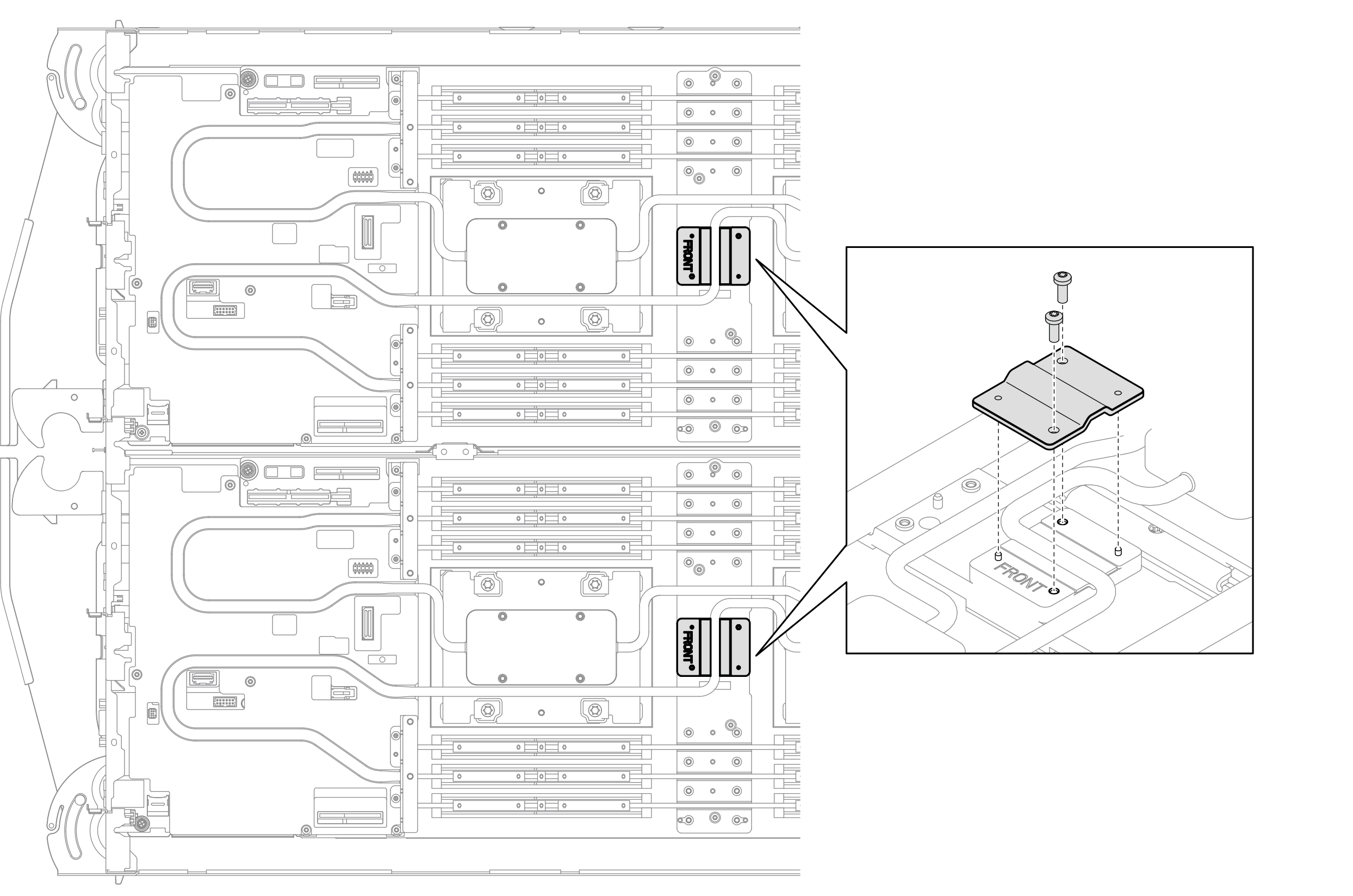

적절한 토크로 설정된 토크 드라이버를 사용하여 T10 나사 2개를 제거하고 VR 덮개를 제거합니다. 워터 루프에서 VR 덮개 2개(노드당 VR 덮개 1개)를 제거해야 합니다.
주
참고로 나사를 완전히 조이거나 제거하는 데 필요한 토크는 5.0+/-0.5lbf-in, 0.55+/-0.05N-M입니다.
그림 2. VR 덮개 제거

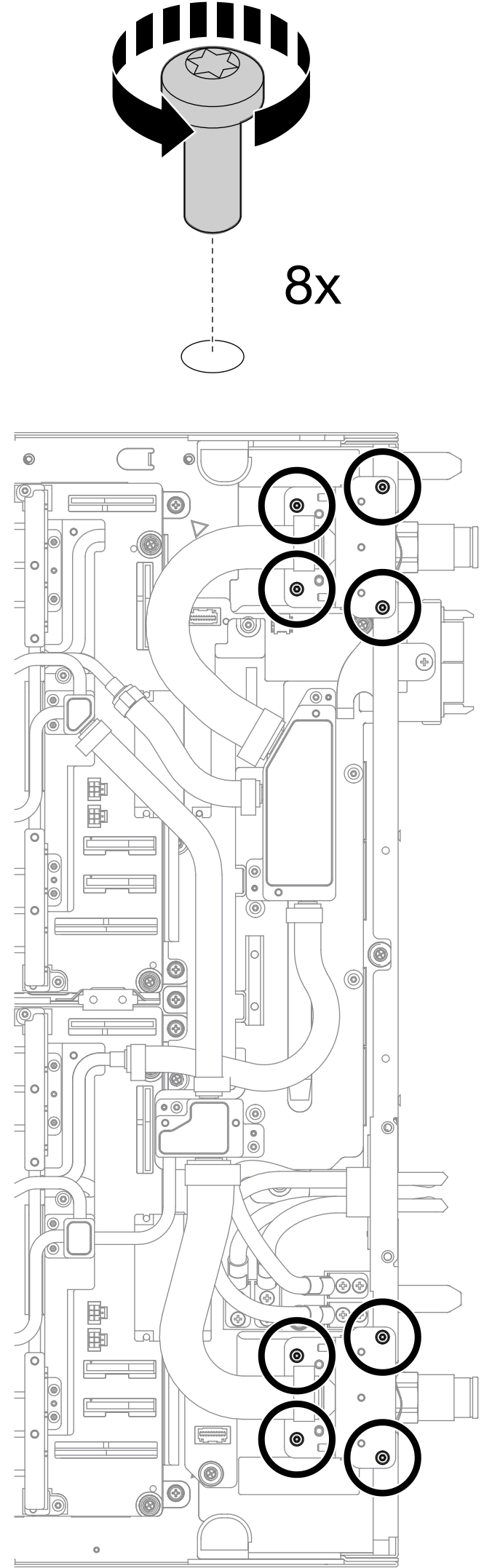

Torx T10 나사 8개를 제거하여 퀵 커넥트 2개(퀵 커넥트당 나사 4개)를 제거하십시오. 적절한 토크로 설정된 토크 드라이버를 사용하십시오.
주
참고로 나사를 완전히 조이거나 제거하는 데 필요한 토크는 5.0+/-0.5lbf-in, 0.55+/-0.05N-M입니다.
그림 3. 퀵 커넥트 나사 제거
적절한 토크로 설정된 토크 드라이버를 사용하여 Torx T10 나사 4개를 제거하여 전원 분배 보드 냉각판에서 혼합 챔버를 제거하십시오.
주
참고로 나사를 완전히 조이거나 제거하는 데 필요한 토크는 5.0+/-0.5lbf-in, 0.55+/-0.05N-M입니다.
그림 4. 혼합 챔버 나사 설치

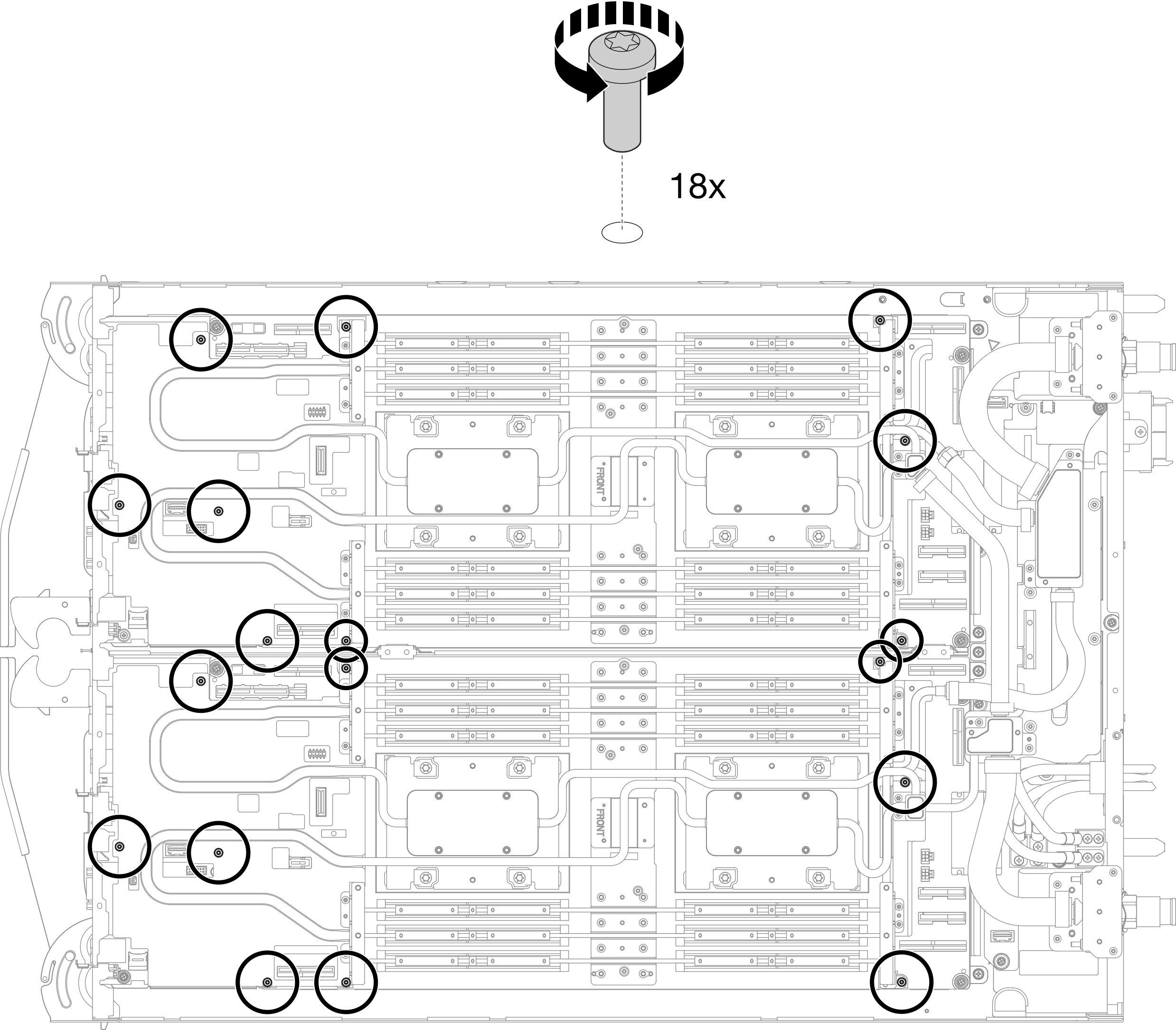

적절한 토크로 설정된 토크 드라이버를 사용하여 워터 루프 나사(노드당 18x Torx T10 나사)를 제거하십시오.
주
참고로 나사를 완전히 조이거나 제거하는 데 필요한 토크는 5.0+/-0.5lbf-in, 0.55+/-0.05N-M입니다.
그림 5. 워터 루프 나사 제거
프로세서를 올바르게 푸십시오.

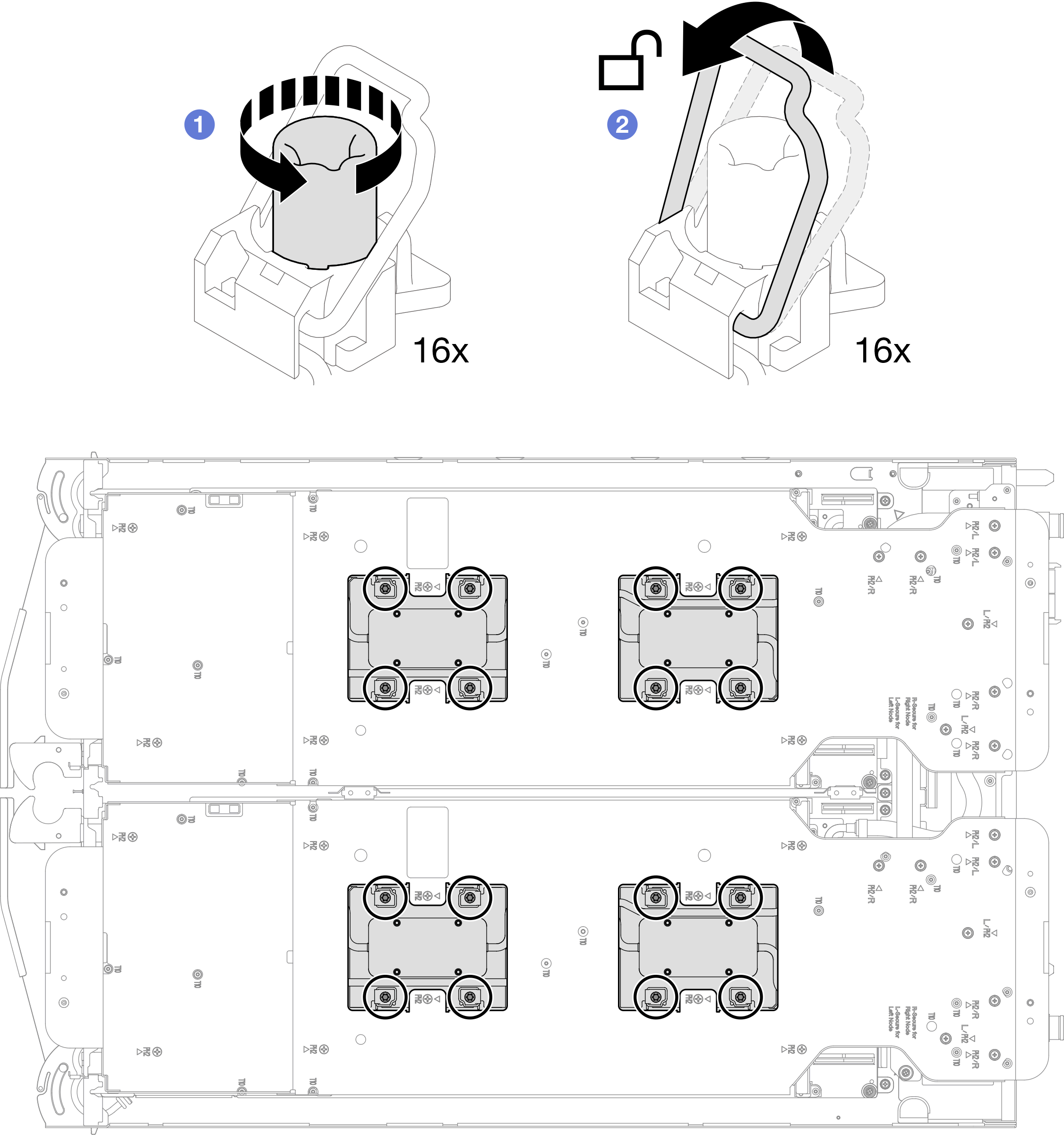

1. 운송 브래킷의 나사 순서 레이블에 따라 냉각판에 있는 모든 Torx T30 고정 나사(노드 2개에 16x Torx T30 고정 나사)를 완전히 풀어줍니다(적절한 토크로 설정된 토크 드라이버 사용).
  주
  참고로 나사를 완전히 조이거나 제거하는 데 필요한 토크는 8+/- 0.5lbf-in, 0.9+/- 0.05N-m입니다.
  구성 요소의 손상을 방지하려면 표시된 조임/풀기 순서를 따르십시오.

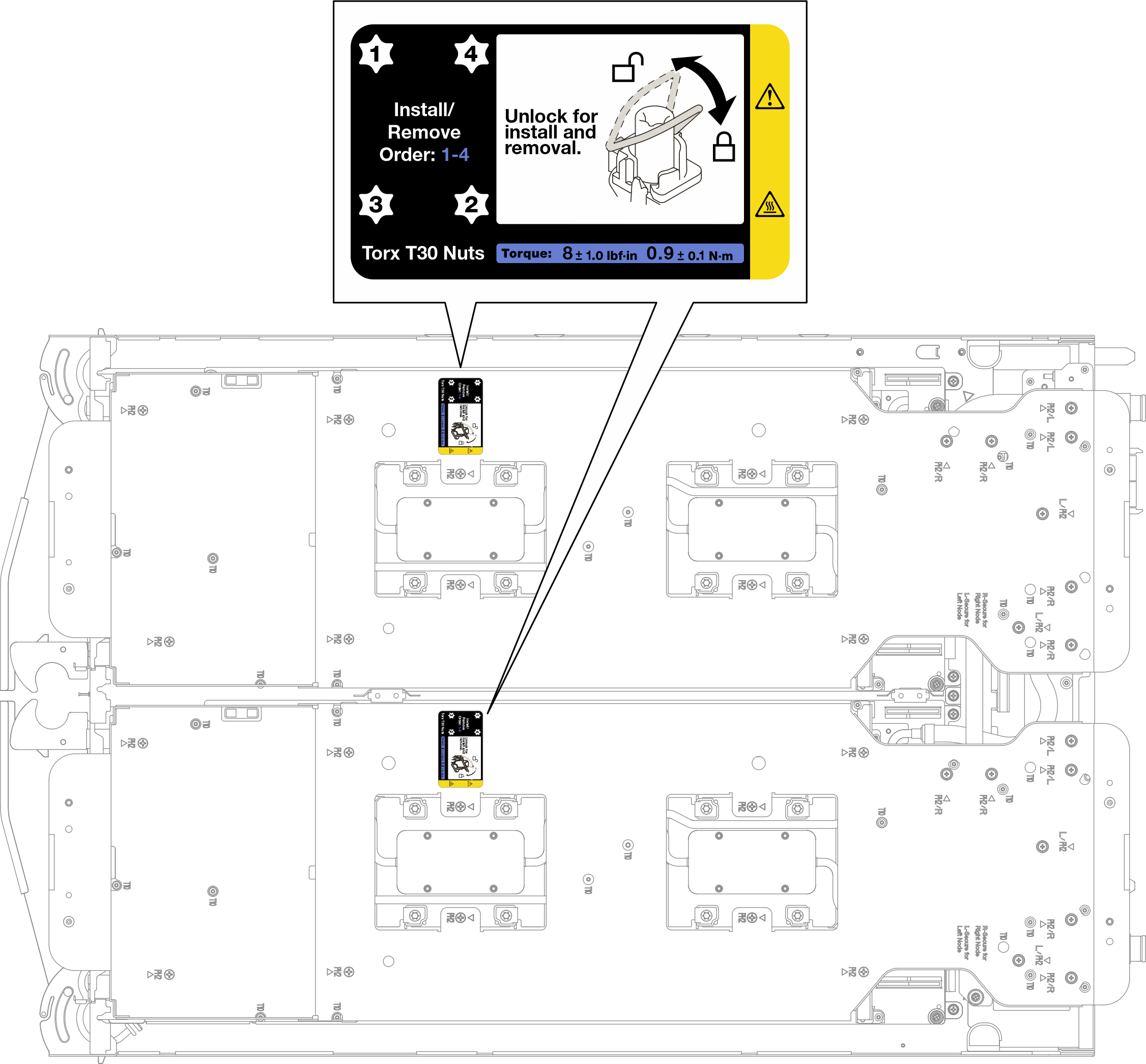

  그림 6. 운송 브래킷 레이블의 나사 조이기/풀기 순서
2. 모든 기울임 방지 와이어 베일(노드 2개에 16개의 기울임 방지 와이어 베일)을 잠금 해제 위치까지 안쪽으로 돌리십시오.
그림 7. Torx T30 고정 나사 풀기

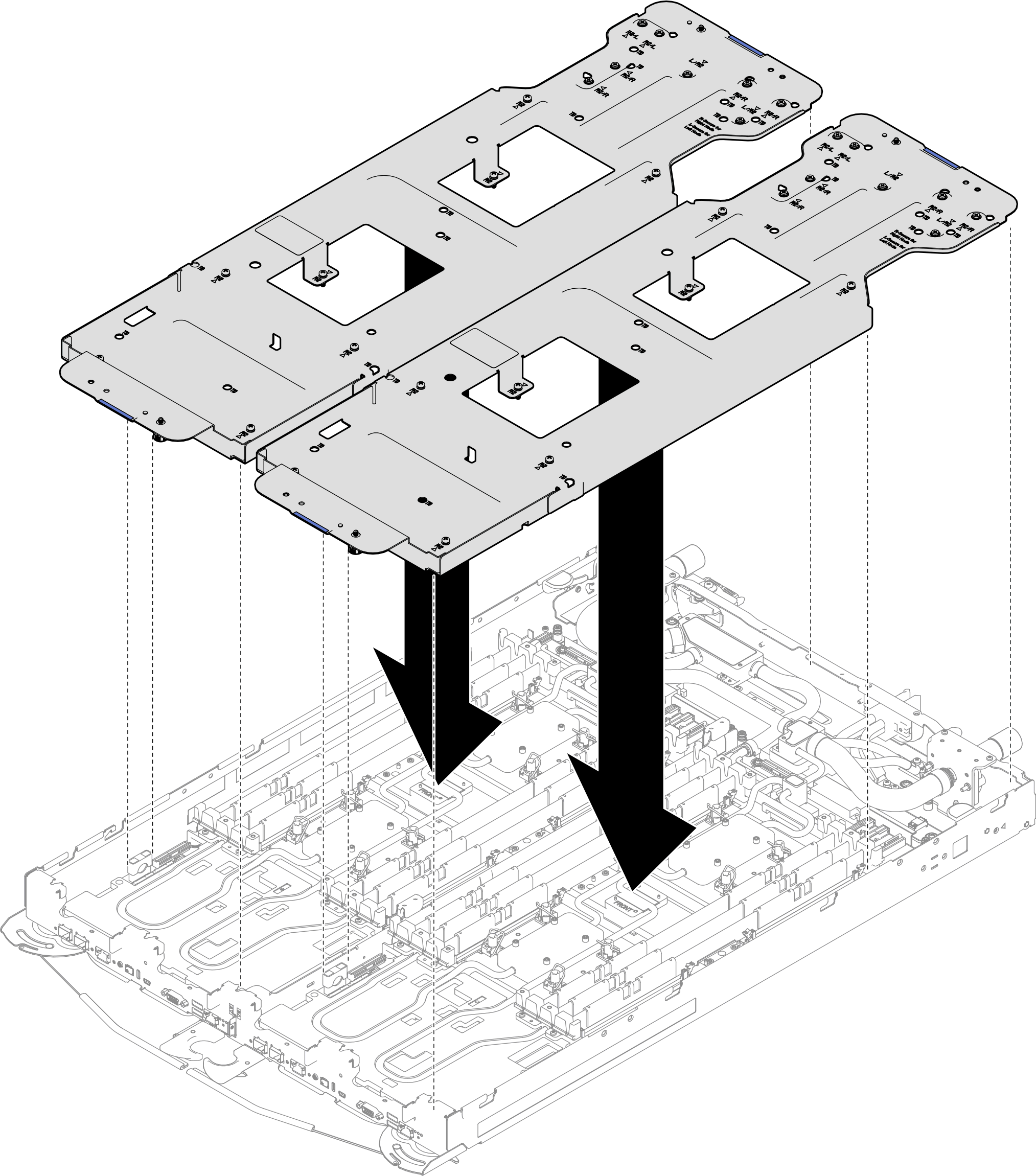

워터 루프 캐리어 2개를 가이드 핀에 맞춘 다음 워터 루프 캐리어 2개를 조심스럽게 내려놓고 워터 루프에 단단히 고정되었는지 확인하십시오.
그림 8. 워터 루프 캐리어 설치

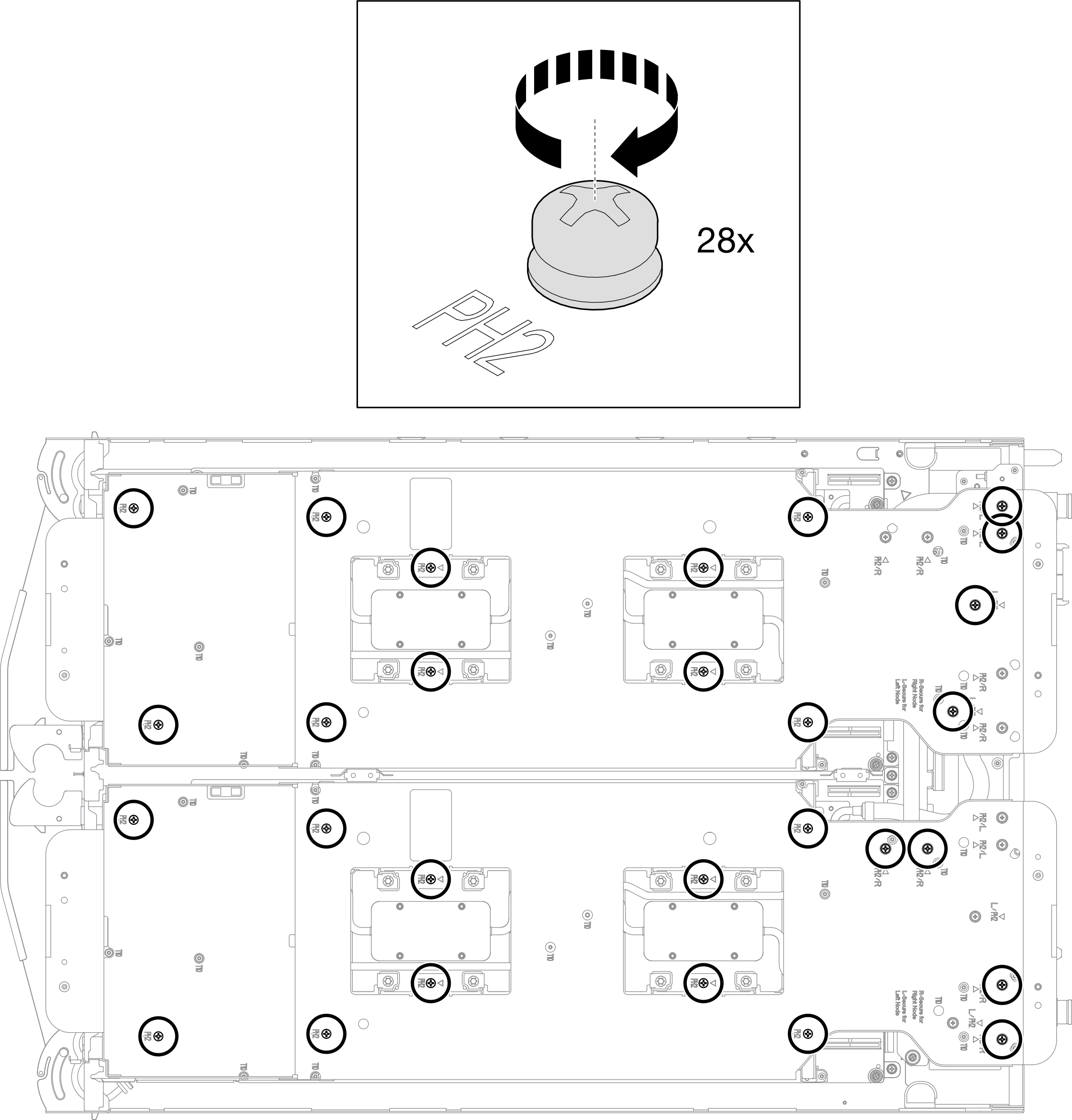

적절한 토크로 설정된 토크 드라이버를 사용하여 워터 루프 캐리어 나사(노드 2개에 28x Phillips #2 나사)를 설치하십시오.
주
참고로 나사를 완전히 조이거나 제거하는 데 필요한 토크는 5.0+/-0.5lbf-in, 0.55+/-0.05N-M입니다.
그림 9. 워터 루프 캐리어 나사 설치

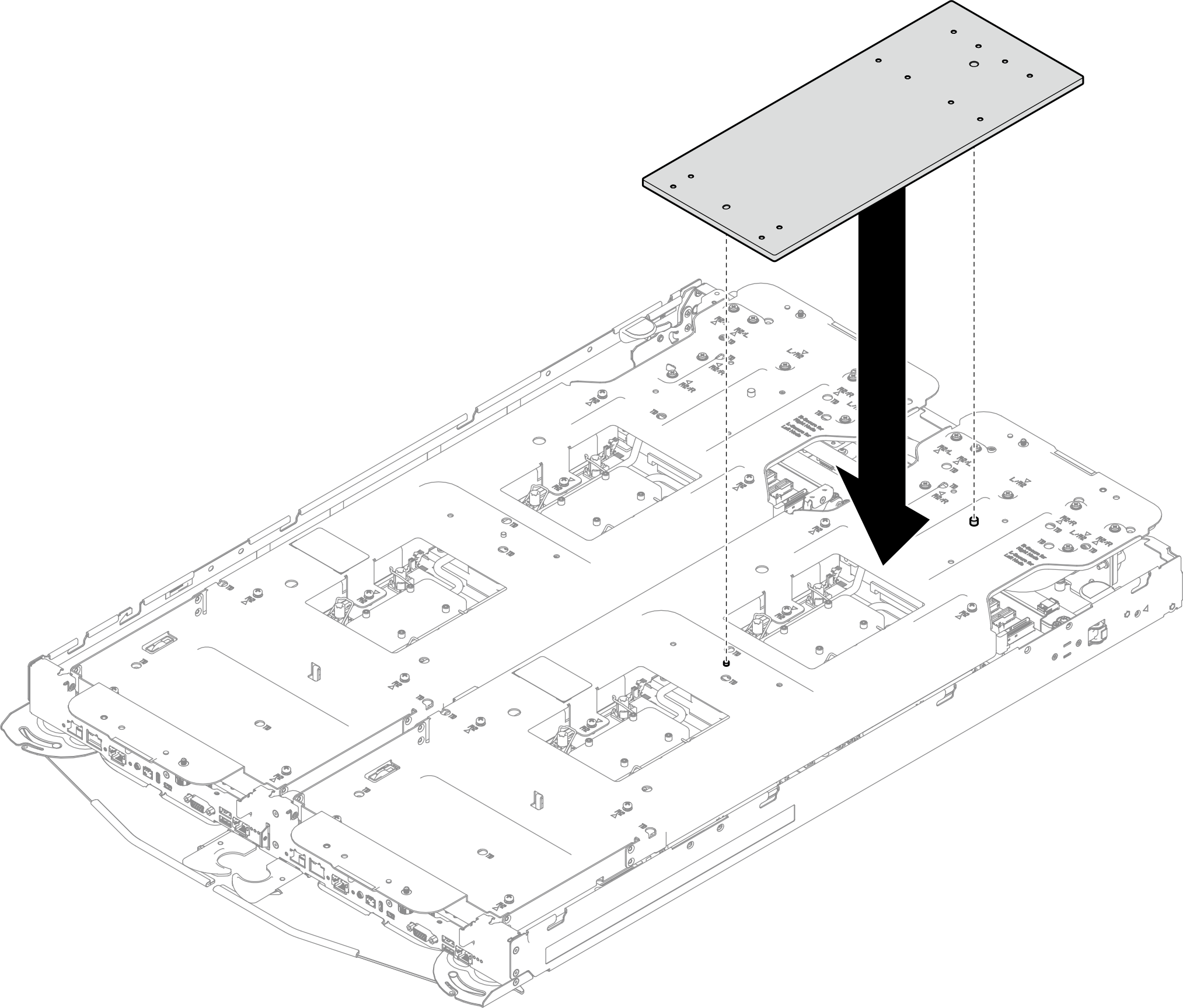

지지판을 운송 브래킷의 두 가이드 핀에 맞춥니다. 그런 다음 오른쪽 노드의 운송 브래킷에 지지판을 놓습니다.
그림 10. 오른쪽 노드의 운송 브래킷에 지지판 설치

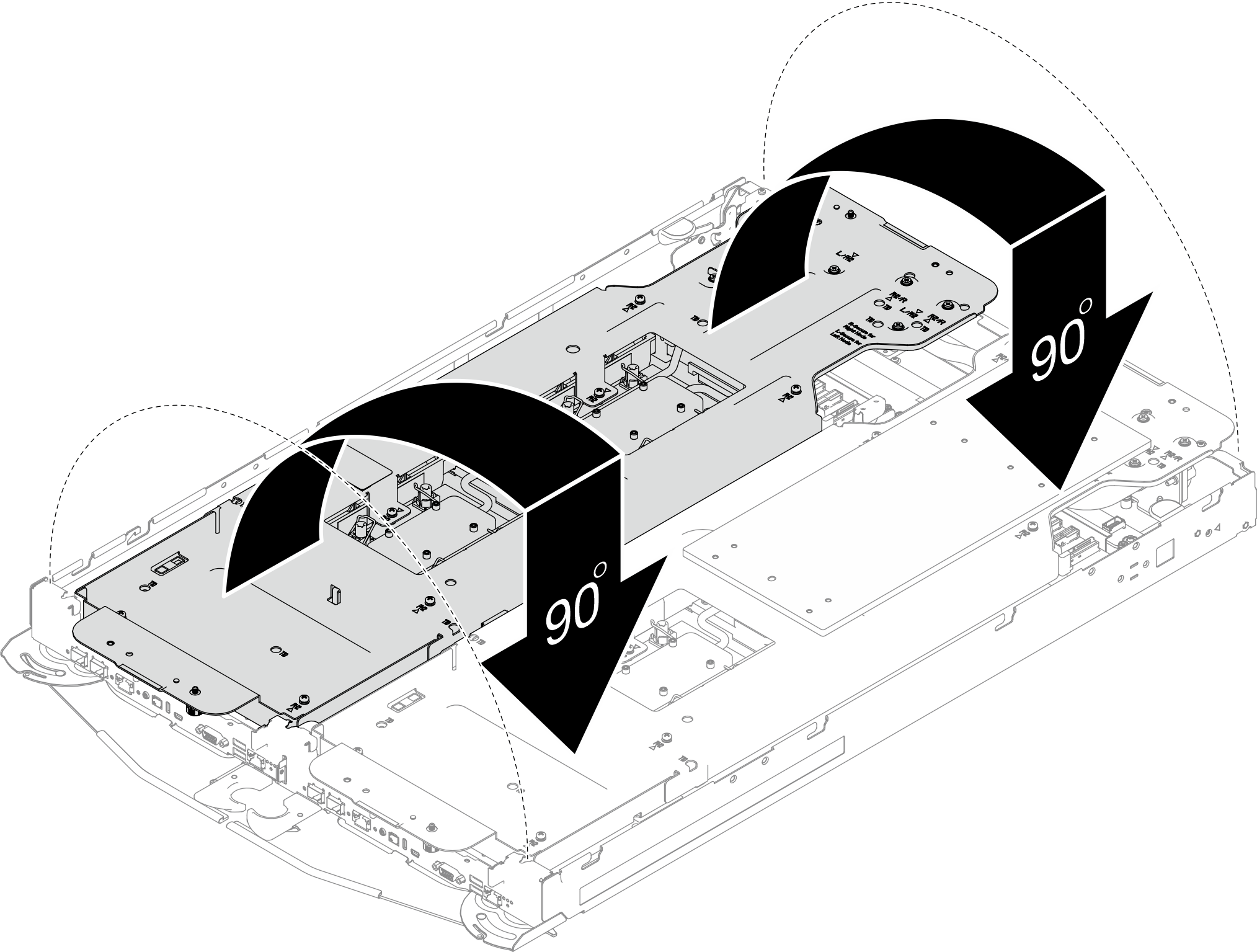

워터 루프를 조심스럽게 돌려 한쪽이 다른 쪽 위에 오도록 하십시오.
그림 11. 워터 루프 접기

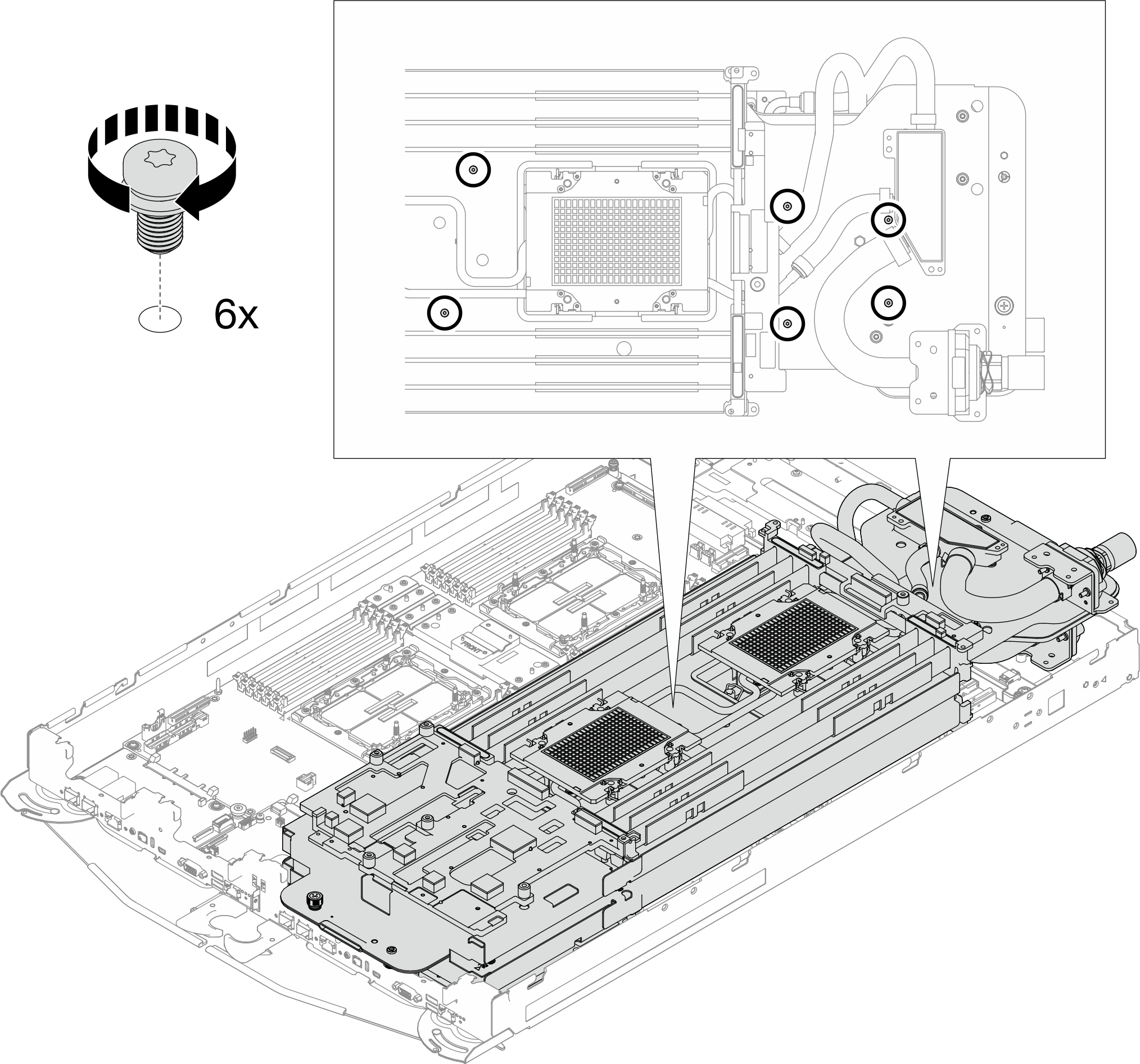

T20 나사 6개를 설치하여 지지판을 왼쪽 워터 루프에 고정합니다.
그림 12. 왼쪽 워터 루프에 지지판 설치

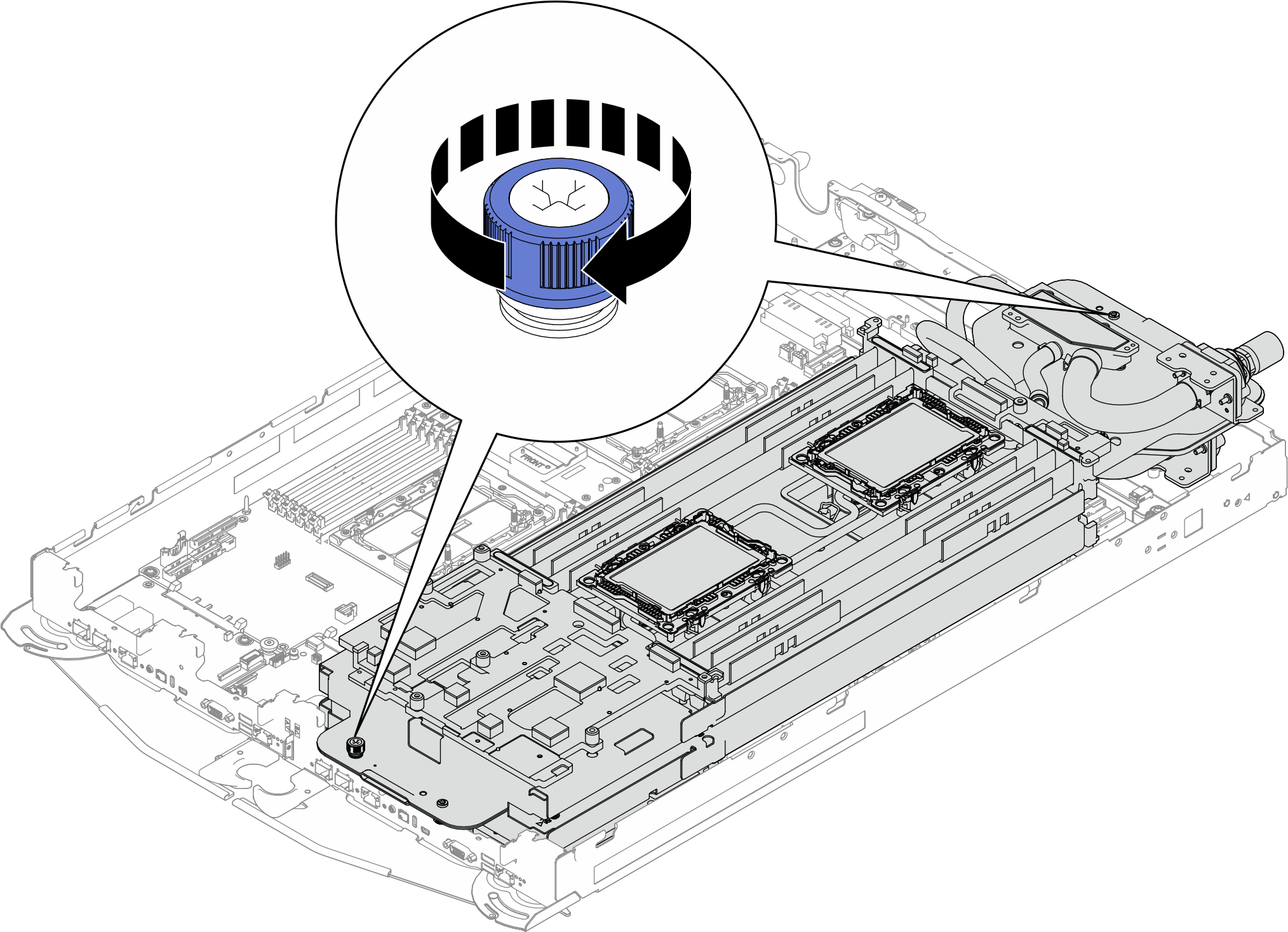

고정 나비 나사 2개를 조여 워터 루프 캐리어를 서로 고정하십시오.
그림 13. 고정 나비 나사 조이기
고정장치에서 프로세서를 제거하십시오.
1. 해제 손잡이를 들어 올려 고정장치에서 프로세서를 꺼내십시오.
2. 프로세서의 가장자리를 조심스럽게 잡고 고정장치에서 프로세서를 들어 올리십시오.
  주
  프로세서 접촉면을 만지지 마십시오.
  그림 14. 프로세서 제거
프로세서를 내려 놓지 말고 알코올 클리닝 패드로 프로세서 상단의 열전도 그리스를 닦으십시오. 그런 다음 프로세서 접촉면이 위로 향하게 하여 프로세서를 정전기 보호 표면에 놓습니다.
냉각판 아래쪽의 프로세서 고정장치를 제거하십시오.
주
프로세서 고정장치는 폐기되고 새 고정장치로 교체됩니다.
1. 냉각판에서 고정 클립을 조심스럽게 푸십시오.
2. 냉각판에서 고정장치를 들어 올리십시오.
그림 15. 프로세서 고정장치 제거
알코올 청소 패드를 사용하여 냉각판 아랫면에서 열전도 그리스를 닦아 내십시오.

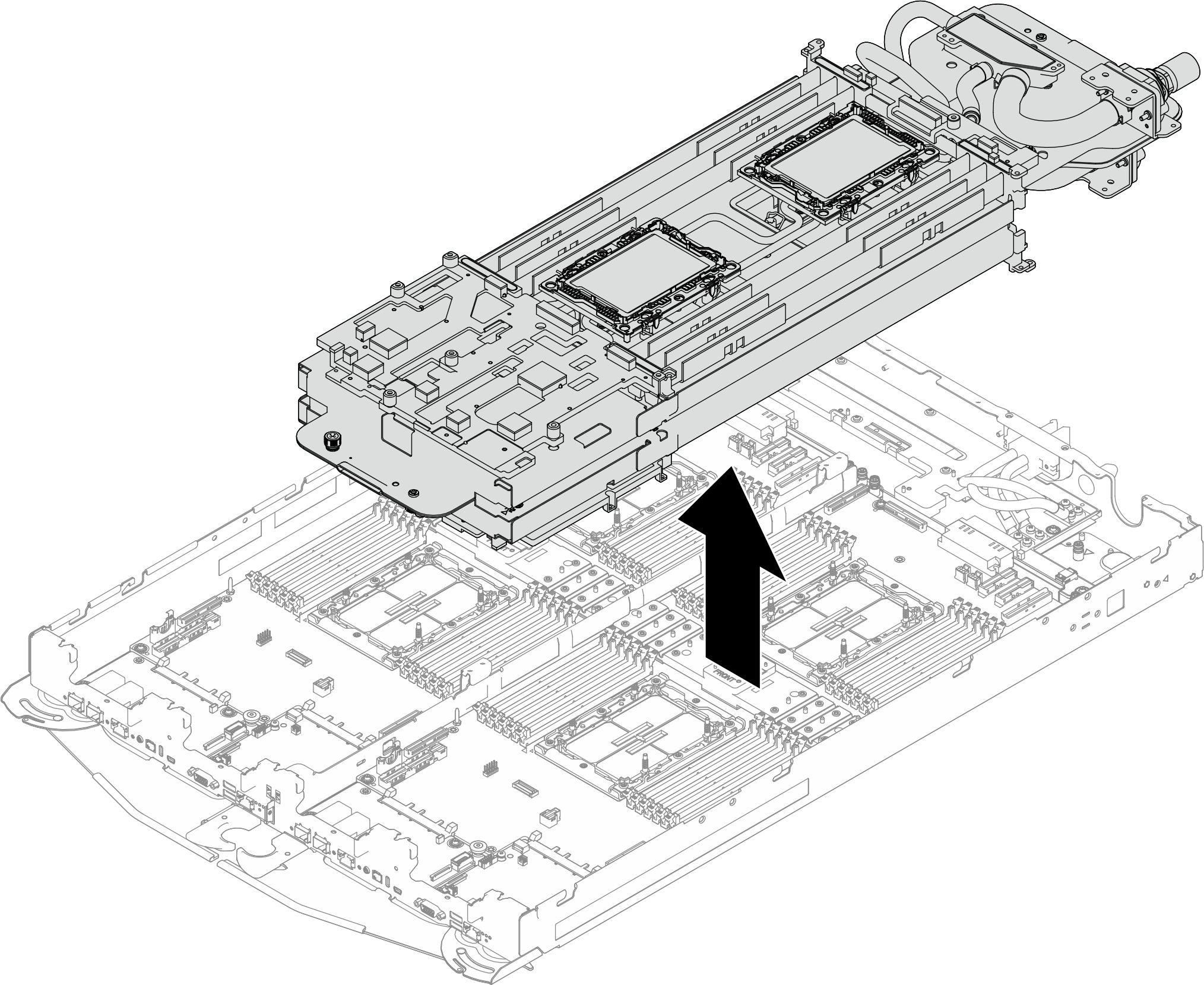

시스템 보드에서 워터 루프를 조심스럽게 들어 올려 노드에서 꺼내십시오.
그림 16. 워터 루프 제거

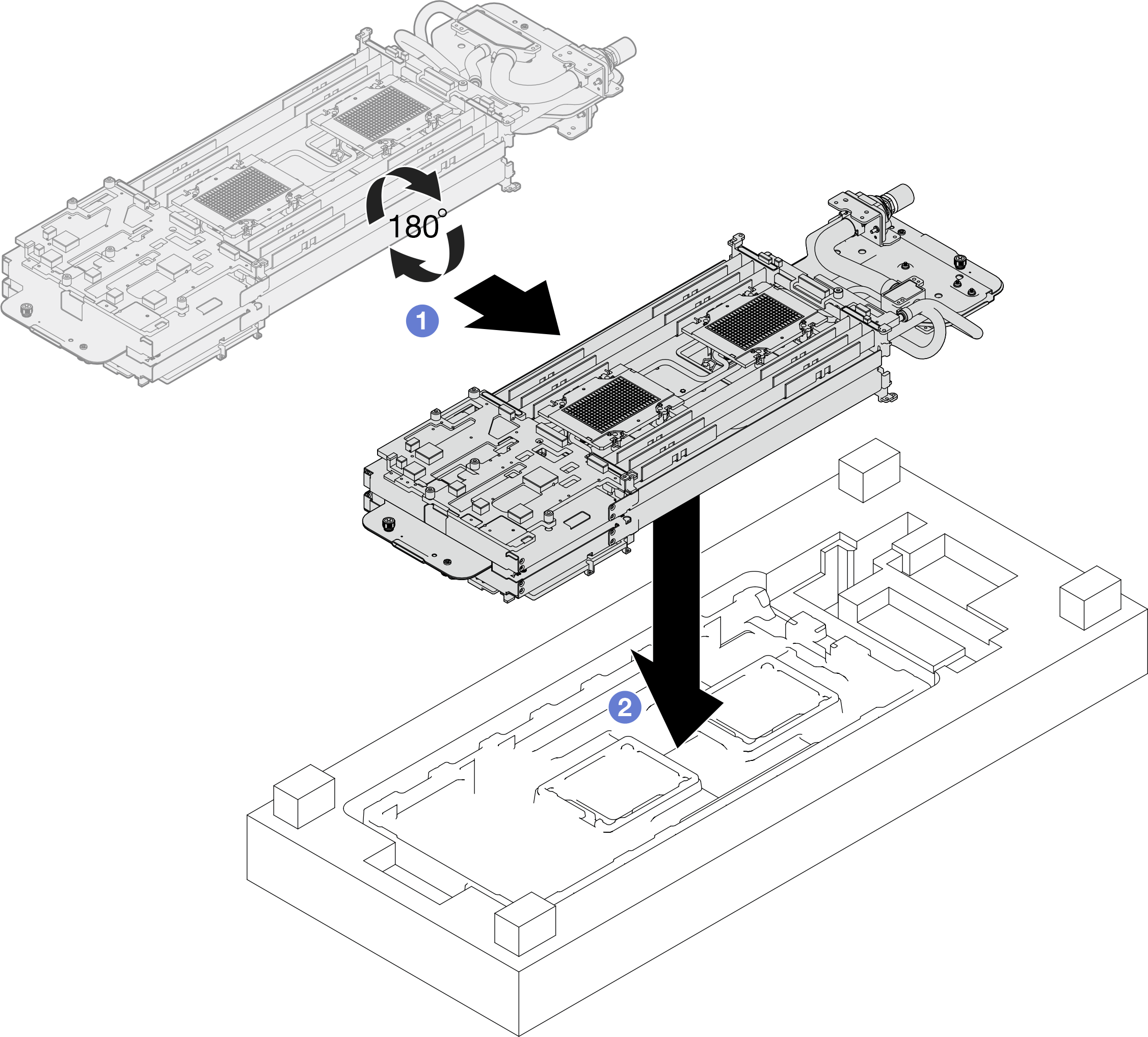

워터 루프를 패키지 상자에 넣으십시오.
1. 양손으로 워터 루프를 조심스럽게 잡고 뒤집으십시오.
2. 워터 루프를 패키지 상자에 넣습니다.
그림 17. 워터 루프를 패키지 상자에 넣습니다

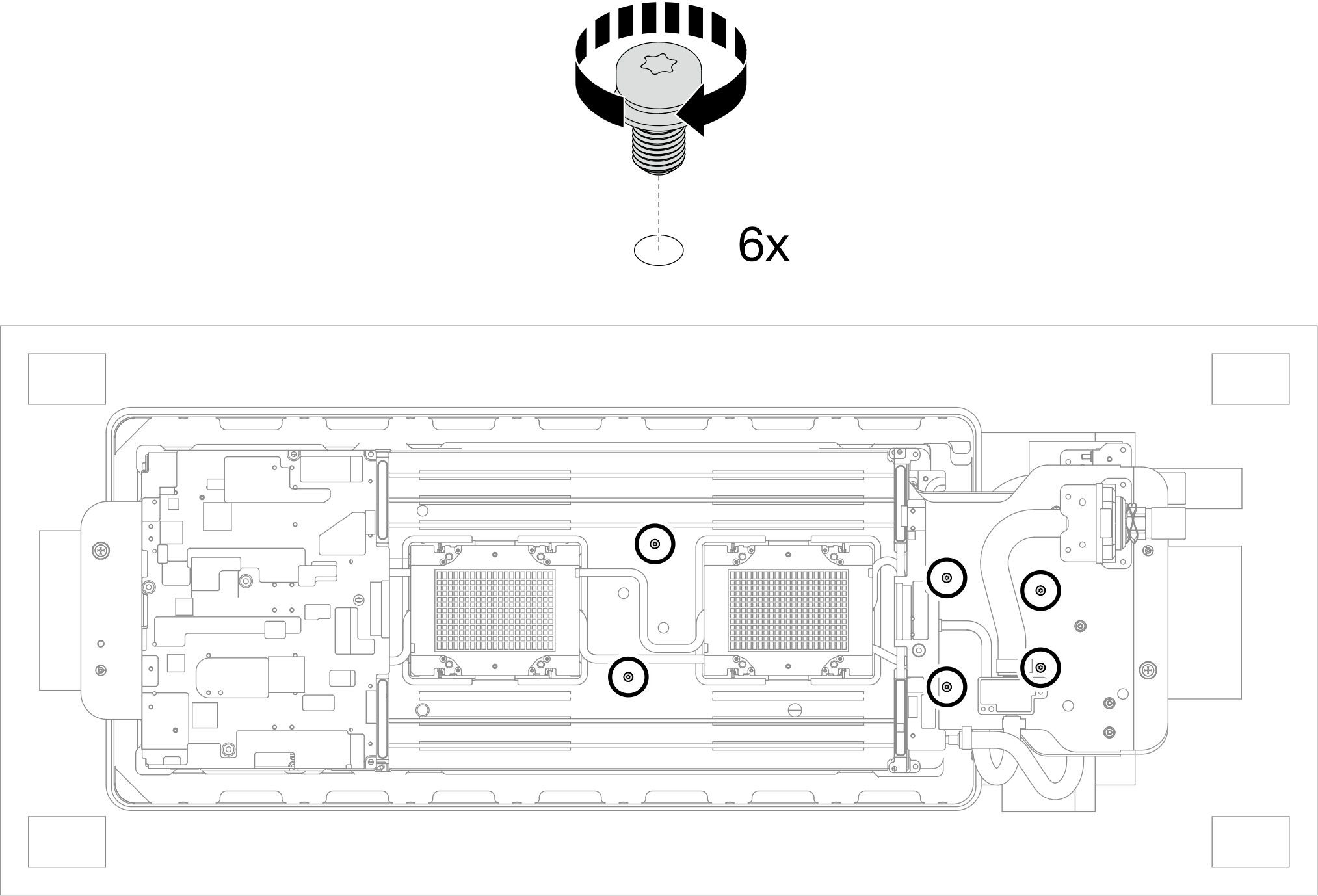

워터 루프가 패키지 상자 안에 있는 동안 6개의 T20 나사를 설치하여 지지판을 오른쪽 워터 루프에 고정합니다.
그림 18. 오른쪽 워터 루프에 지지판 설치

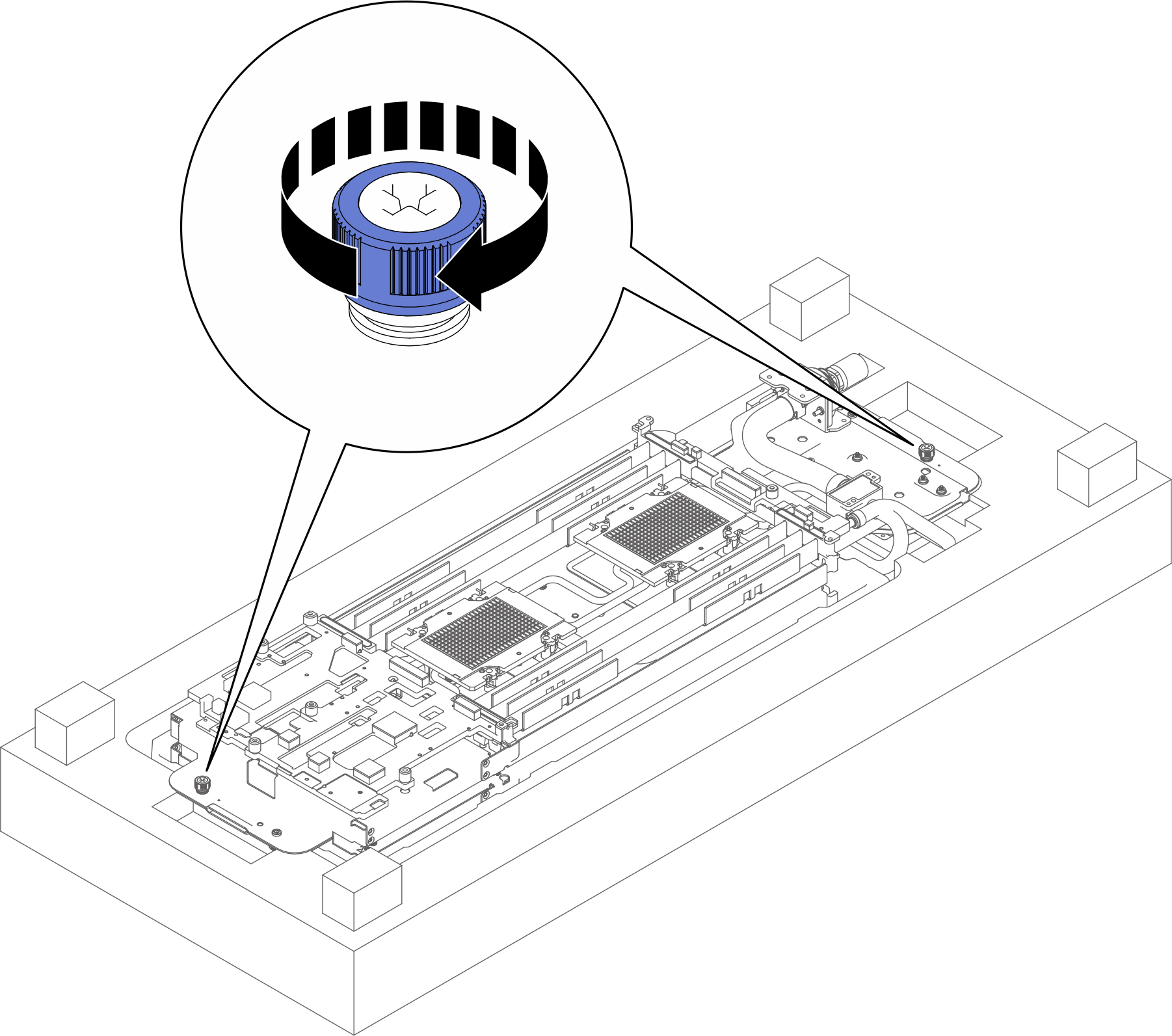

고정 나비 나사 2개를 조여 워터 루프 캐리어를 서로 고정하십시오.
그림 19. 고정 나비 나사 조이기
고정장치에서 프로세서를 제거하십시오.
1. 해제 손잡이를 들어 올려 고정장치에서 프로세서를 꺼내십시오.
2. 프로세서의 가장자리를 조심스럽게 잡고 고정장치에서 프로세서를 들어 올리십시오.
  주
  프로세서 접촉면을 만지지 마십시오.
  그림 20. 프로세서 제거
프로세서를 내려 놓지 말고 알코올 클리닝 패드로 프로세서 상단의 열전도 그리스를 닦으십시오. 그런 다음 프로세서 접촉면이 위로 향하게 하여 프로세서를 정전기 보호 표면에 놓습니다.
냉각판 아래쪽의 프로세서 고정장치를 제거하십시오.
주
프로세서 고정장치는 폐기되고 새 고정장치로 교체됩니다.
1. 냉각판에서 고정 클립을 조심스럽게 푸십시오.
2. 냉각판에서 고정장치를 들어 올리십시오.
그림 21. 프로세서 고정장치 제거
알코올 청소 패드를 사용하여 냉각판 아랫면에서 열전도 그리스를 닦아 내십시오.

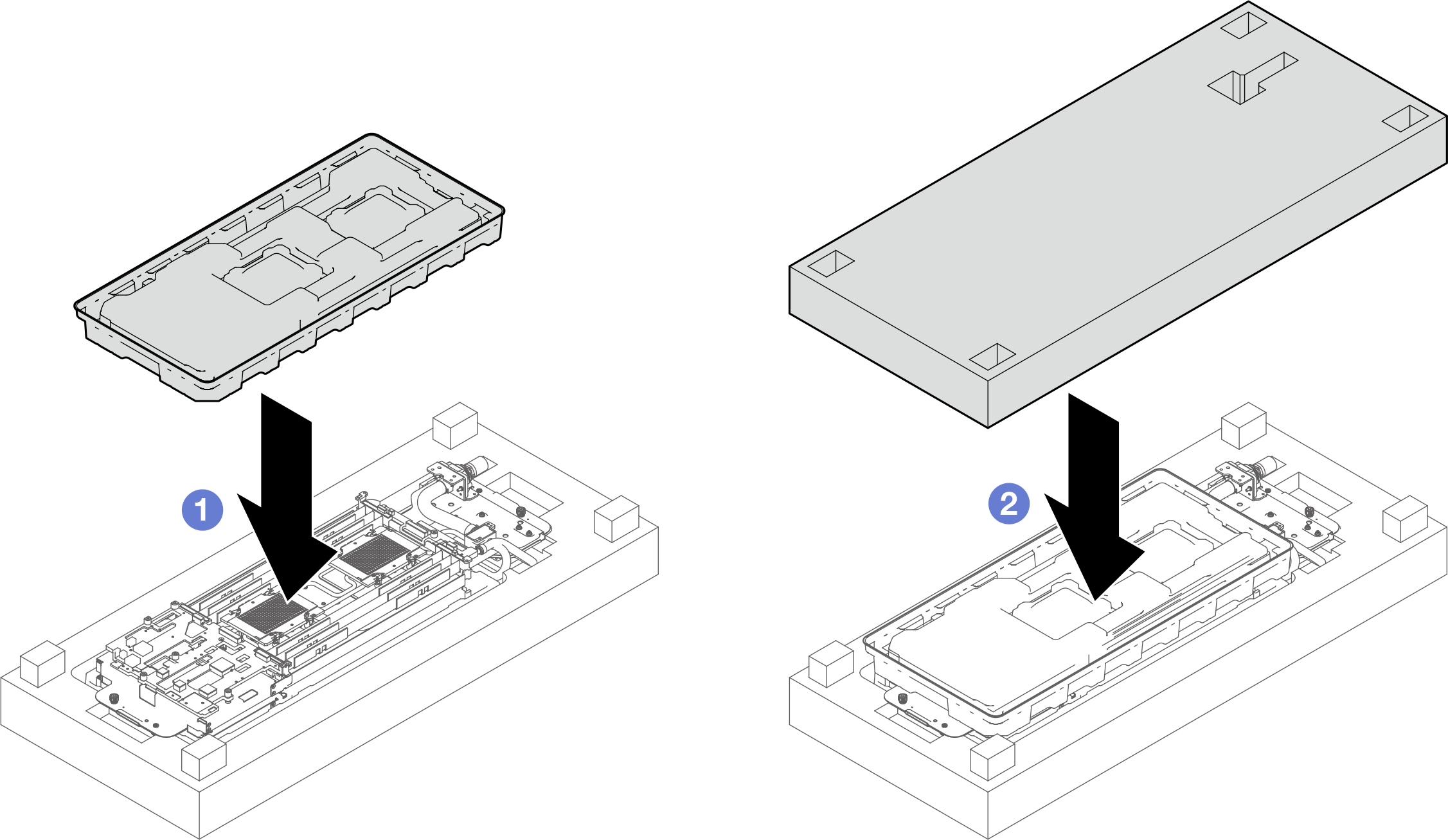

폼 커버와 플라스틱 커버를 워터 루프에 설치합니다.
1. 플라스틱 덮개를 워터 루프에 설치합니다.
2. 워터 루프에 폼 커버를 설치합니다
그림 22. 워터 루프에 보호 커버를 설치합니다
