메모리 모듈(단면 냉각) 제거

다음 정보를 사용하여 단면 냉각이 필요한 메모리 모듈을 제거하십시오.

중요사항

32GB, 64GB 및 96GB RDIMM은 단면 냉각이 필요합니다. (128GB RDIMM, 32GB MRDIMM, 64GB MRDIMM은 양면 냉각이 필요합니다. 메모리 모듈(양면 냉각) 교체의 내용을 참조하십시오.)

이 작업 정보

주의

  • 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 작업을 수행하려는 해당 DWC 트레이의 전원을 끄십시오.

  • 엔클로저에서 전원 코드와 외부 케이블을 모두 분리하십시오.

  • 엔클로저에서 전원 코드를 분리하십시오.

  • 시스템에서 전원 코드를 분리한 후 20초 후에 메모리 모듈을 제거하거나 설치하십시오. 이를 통해 시스템이 완전히 방전되어 메모리 모듈을 안전하게 취급할 수 있습니다.

  • QSFP 케이블이 솔루션에 연결되어 있다면 추가로 분리하십시오.

  • 메모리 모듈은 정전기 방전에 민감하며 특수 처리가 필요합니다. 정전기에 민감한 장치 취급에 대한 표준 가이드라인 외에도 다음을 따르십시오.

    • 메모리 모듈을 제거하거나 설치할 때는 항상 정전기 방전 스트랩을 착용하십시오. 정전기 방전 장갑도 사용할 수 있습니다.

    • 절대로 두 개 이상의 메모리 모듈을 함께 잡아서 서로 닿는 일이 없도록 하십시오. 보관 중에 메모리 모듈을 서로 겹쳐서 쌓지 마십시오.

    • 금색 메모리 모듈 커넥터 접촉부를 만지거나 이 접촉부가 메모리 모듈 커넥터 하우징 외부에 닿지 않도록 하십시오.

    • 조심스럽게 메모리 모듈을 다루십시오. 메모리 모듈을 구부리거나 비틀거나 떨어뜨리지 마십시오.

다음 그림은 시스템 보드에서 프로세서 소켓 및 메모리 모듈 커넥터의 위치를 보여줍니다.
그림 1. 프로세서 소켓 및 메모리 모듈 커넥터 위치
Memory module connector location
주

다음 그림과 하드웨어가 조금 다를 수 있지만, 설치 방법은 동일합니다.

절차 보기
  • 이 절차의 비디오는 YouTube에서 볼 수 있습니다.

절차

주의

시스템에서 전원 코드를 분리한 후 20초 후에 메모리 모듈을 제거하거나 설치하십시오. 이를 통해 시스템이 완전히 방전되어 메모리 모듈을 안전하게 취급할 수 있습니다.

  1. 이 작업을 준비하십시오.
    1. 엔클로저에서 트레이를 제거하십시오. 엔클로저에서 트레이 제거의 내용을 참조하십시오.
    2. 트레이 덮개를 제거하십시오. 트레이 덮개 제거의 내용을 참조하십시오.
  2. DIMM 콤에 연결된 메모리 모듈 도구를 제거하십시오.
    주
    워터 루프 튜브가 메모리 섹션을 관통하여 발생하는 공간 제한 문제로 인해 메모리 모듈 도구를 사용하는 것이 좋습니다.
    그림 2. 메모리 모듈 도구 제거

  3. DIMM 덮개를 제거하십시오.
    주
    갭 패드가 손상되지 않도록 DIMM 덮개를 기울이지 말고 똑바로 세워 두십시오.
    그림 3. DIMM 덮개 제거
    DIMM cover removal
  4. 메모리 모듈 도구를 사용하여 메모리 모듈 커넥터의 양쪽 끝에 있는 고정 클립을 해제하십시오.
    1. 고정 클립 윗면에 도구 끝을 놓으십시오.
    2. 도구를 눌러 고정 클립을 회전시킨 후 잠금을 해제합니다.
    그림 4. 메모리 모듈 커넥터의 고정 클립 누르기
    Pressing retaining clips with memory module tool
    주의

    • 메모리 모듈은 정전기에 민감한 장치입니다. 패키지를 열기 전에 반드시 접지해야 합니다.

    • 고정 클립이 파손되거나 메모리 모듈 커넥터가 손상되지 않도록 하려면 클립을 조심스럽게 열고 닫으십시오.

  5. 메모리 모듈의 오른쪽 끝과 왼쪽 끝을 동시에 잡으십시오. 메모리 모듈을 커넥터와 병렬로 유지하십시오. 그런 다음 메모리 모듈을 조심스럽게 제거하십시오.

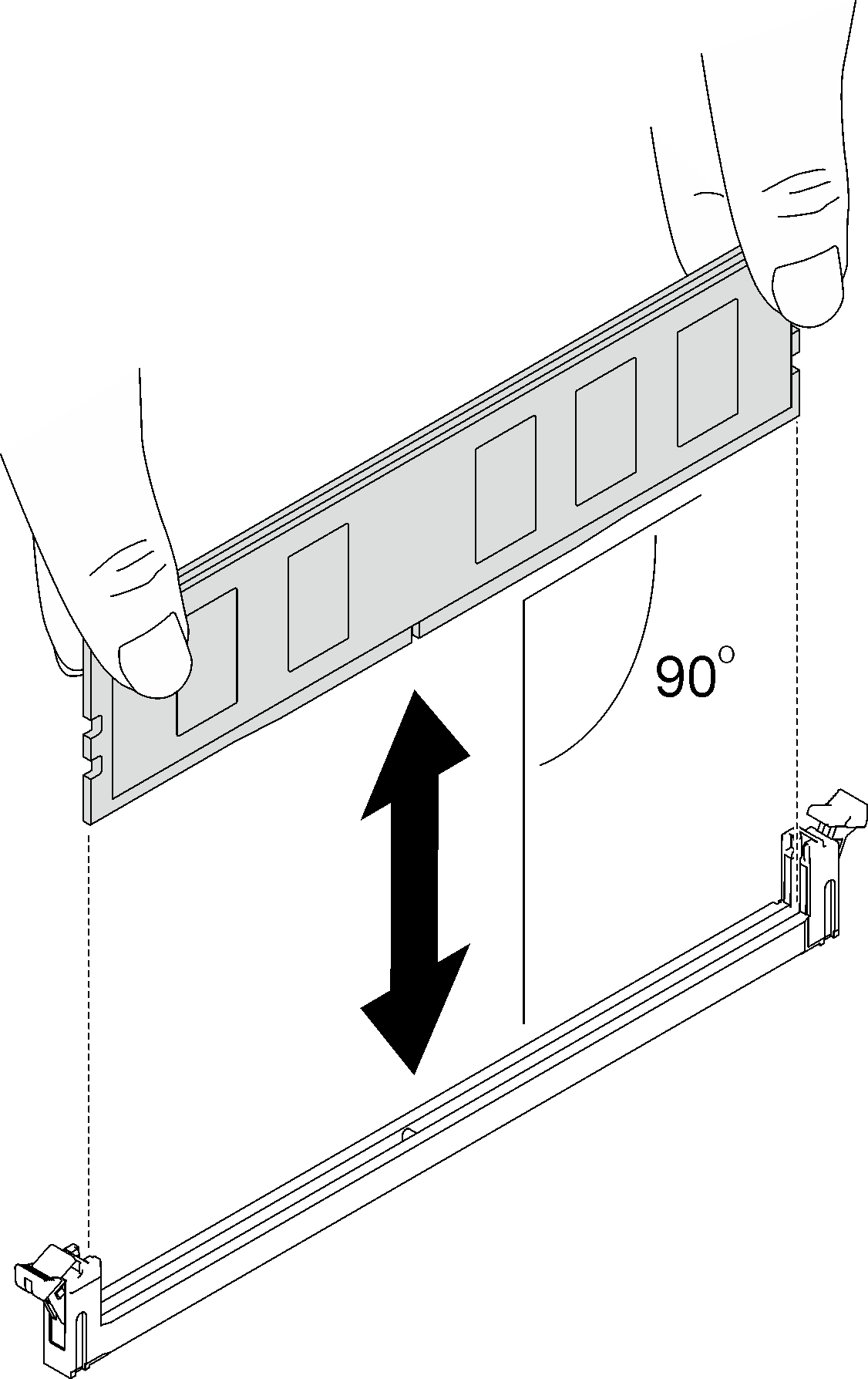

    그림 5. 메모리 모듈 제거
    Memory module removal

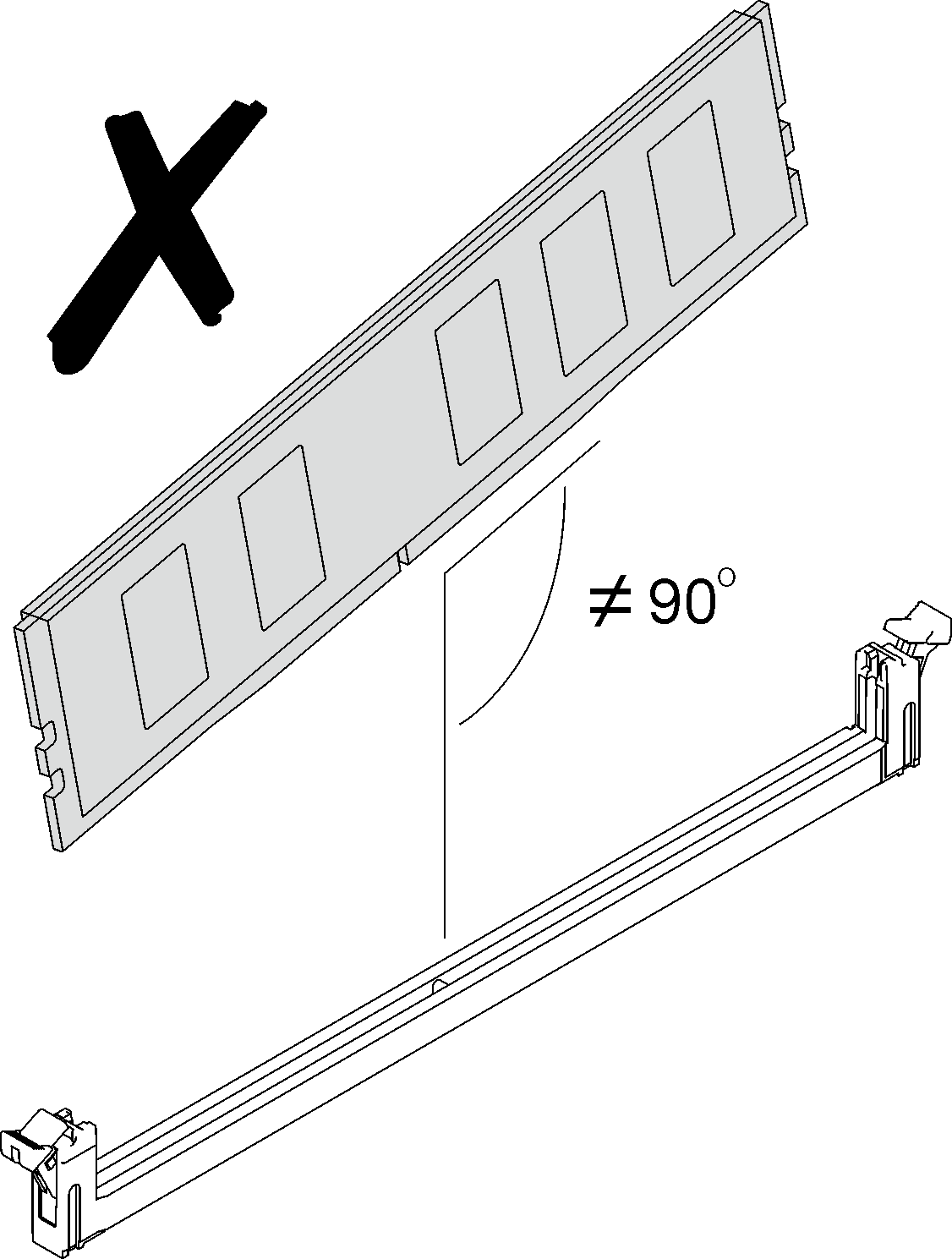

    주
    제거 중에 메모리 모듈은 수평 위치에 있어야 합니다.
    Memory module should be in horizontal position during removal
  6. DIMM 덮개를 설치합니다.

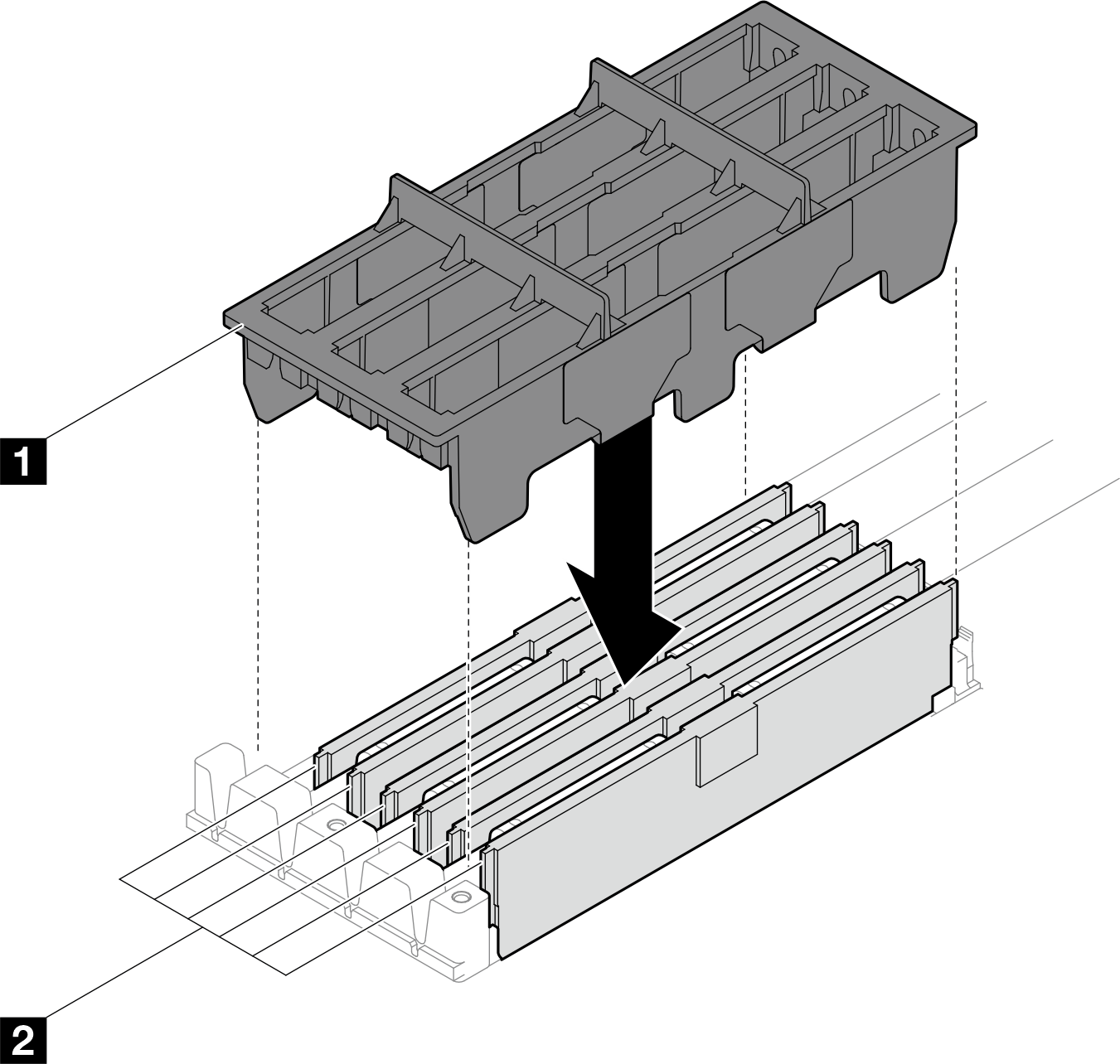

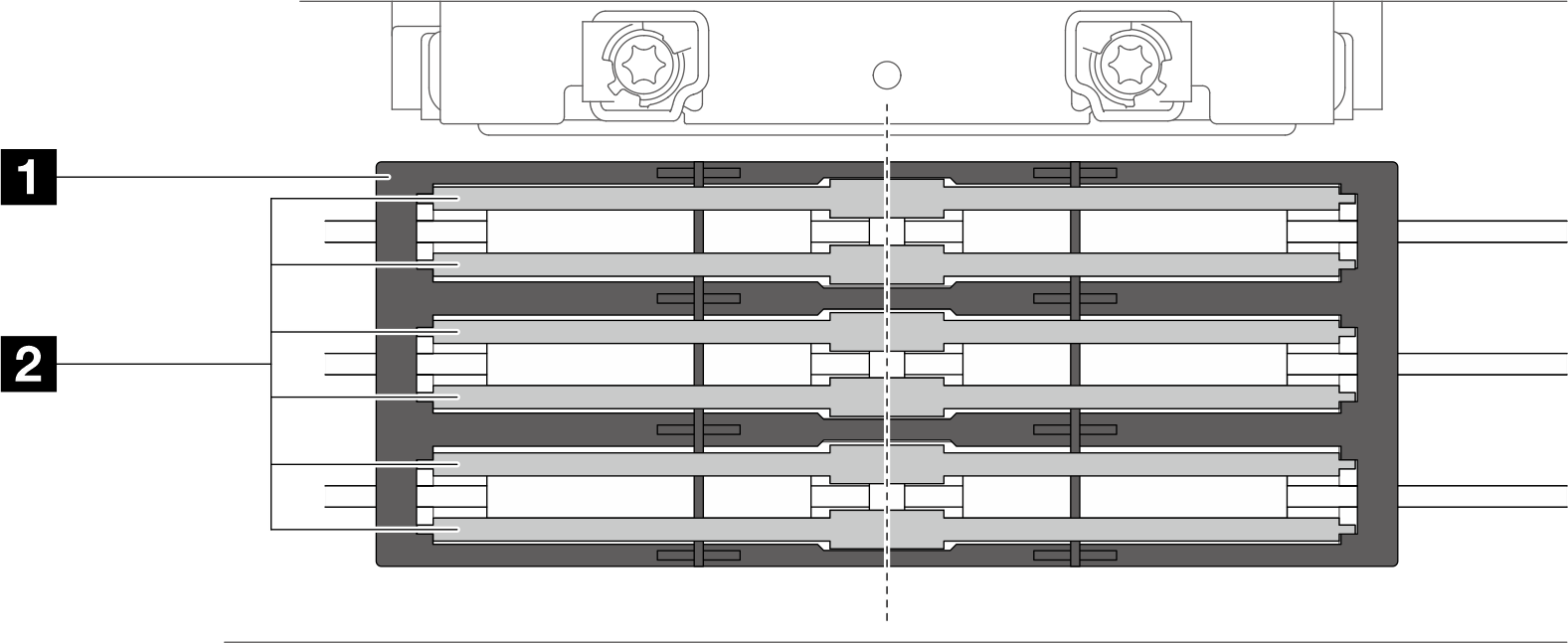

    그림 6. DIMM 덮개와 DIMM의 중앙 맞추기
    주
    DIMM 덮개(1)를 설치할 때 DIMM 덮개의 중앙을 DIMM(2)의 중앙과 맞춰야 합니다.

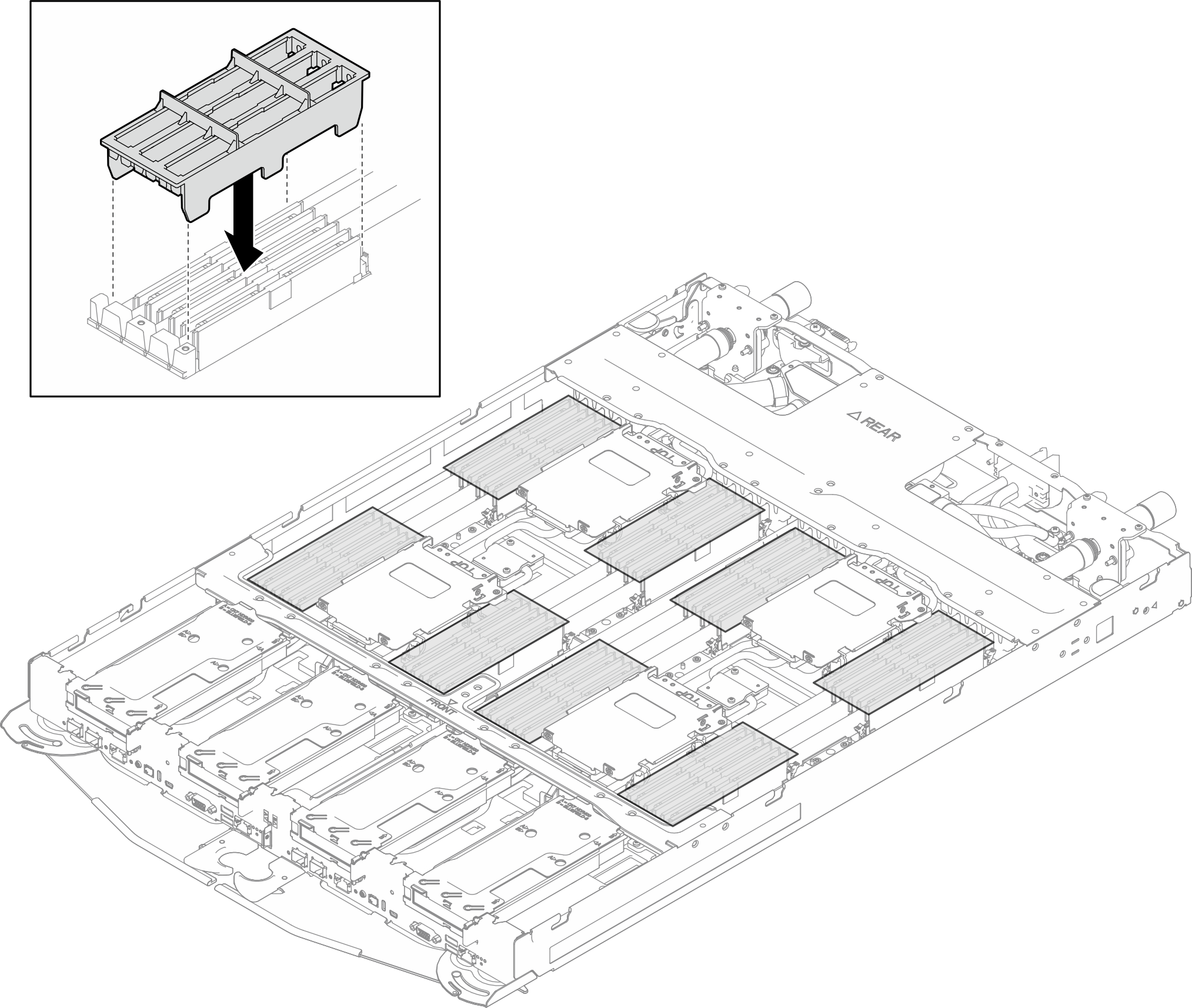

    그림 7. DIMM 덮개 설치
    주
    갭 패드가 손상되지 않도록 DIMM 덮개를 기울이지 말고 똑바로 세워 두십시오.

    DIMM cover installation

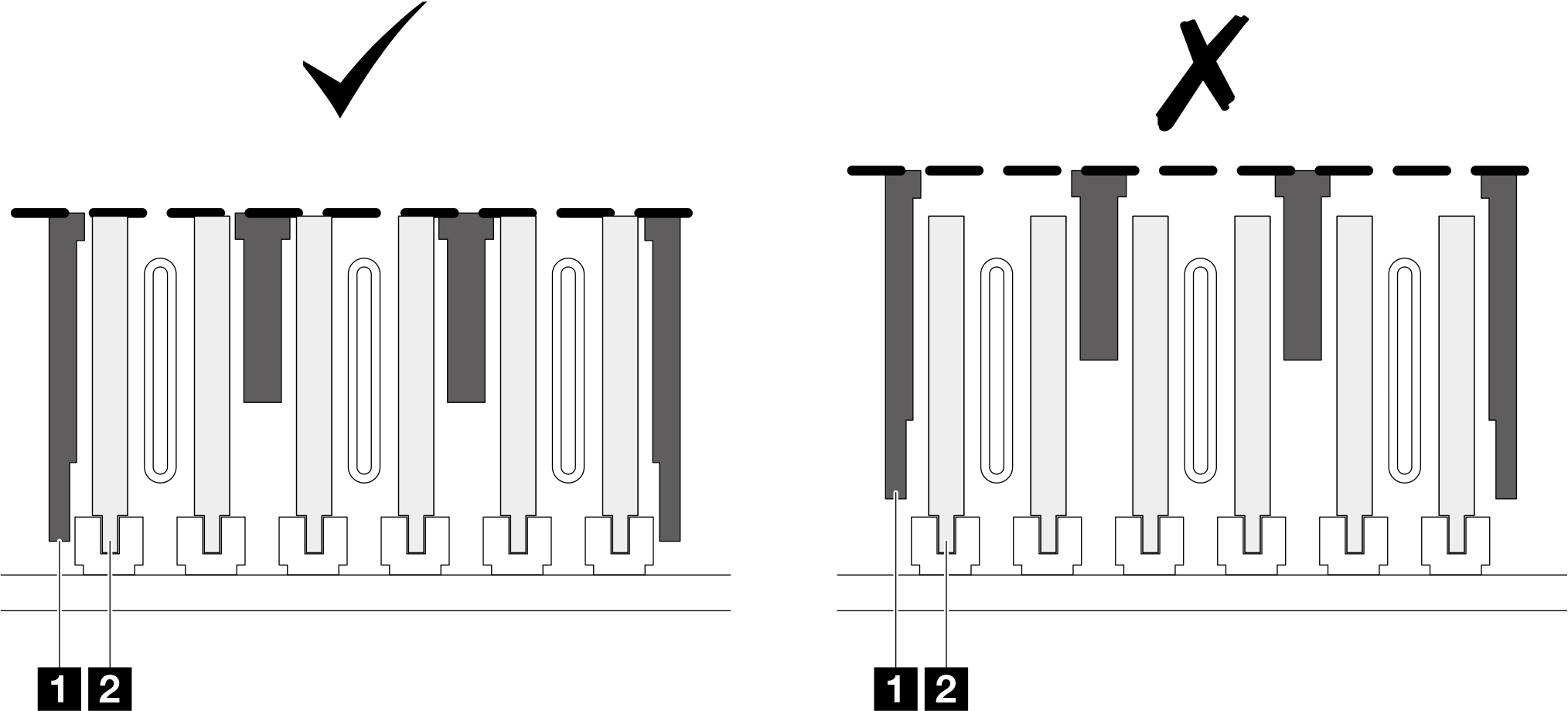

    그림 8. DIMM 슬롯 측면에서 DIMM 덮개 설치 확인
    주
    DIMM 슬롯 및 DIMM 덮개의 측면 보기를 확인하십시오. DIMM 덮개 상단이 DIMM 상단과 정렬되어 있는지 확인하십시오. DIMM 덮개의 상단이 DIMM보다 높으면 DIMM 덮개가 올바르게 설치되지 않은 것입니다.
    • 1 DIMM 덮개
    • 2 DIMM




  7. DIMM 콤에 메모리 모듈 도구를 설치하십시오.
    그림 9. 메모리 모듈 도구 설치
    Memory module tool installation
완료한 후
