Speichermodul entfernen (einseitige Kühlung)

Mithilfe der Informationen in diesem Abschnitt können Sie ein Speichermodul entfernen, das eine einseitige Kühlung erfordert.

Wichtig

RDIMMs mit 32 GB, 64 GB und 96 GB erfordern eine einseitige Kühlung. (Informationen über RDIMMs mit 128 GB, MRDIMMs mit 32 GB und MRDIMMs mit 64 GB, die eine beidseitige Kühlung erfordern, finden Sie unter Speichermodul austauschen (beidseitige Kühlung).)

Zu dieser Aufgabe

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

• Schalten Sie den entsprechenden DWC Einbaurahmen aus, auf dem Sie die Aufgabe ausführen werden.

• Ziehen Sie die Netzkabel und alle externen Kabel vom Gehäuse ab.

• Ziehen Sie die Netzkabel vom Gehäuse ab.

• Stellen Sie sicher, dass Sie das Speichermodul frühestens 20 Sekunden nach dem Trennen der Netzkabel vom System entfernen oder installieren. So kann das System vollständig elektrisch entladen werden und ist sicher für den Umgang mit Speichermodulen.

• Ziehen Sie die QSFP-Kabel von der Lösung ab. Dies erfordert zusätzliche Kraft.

• Speichermodule sind empfindlich gegen statische Entladungen und erfordern eine spezielle Handhabung. Zusätzlich zu den Standardrichtlinien für Umgang mit aufladungsempfindlichen Einheiten:

  • Tragen Sie immer ein Antistatikarmband, wenn Sie Speichermodule entfernen oder installieren. Antistatikhandschuhe können ebenfalls verwendet werden.

  • Halten Sie niemals zwei oder mehr Speichermodule zusammen in der Hand, so dass sie sich berühren könnten. Stapeln Sie Speichermodule während der Lagerung nicht übereinander.

  • Berühren Sie niemals die goldenen Speichermodul-Anschlusskontakte bzw. lassen Sie nicht zu, dass diese Kontakte die Außenseite des Speichermodul-Anschlussgehäuses berühren.

  • Gehen Sie vorsichtig mit Speichermodulen um: Sie dürfen ein Speichermodul niemals biegen, drehen oder fallen lassen.

Die folgende Abbildung zeigt die Position der Prozessorsockel und Speichermodulanschlüsse auf der Systemplatine.

Abbildung 1. Position des Prozessorsockels und des Speichermodulanschlusses

Anmerkung

Ihre Hardware unterscheidet sich möglicherweise leicht von den folgenden Abbildungen, jedoch ist das Installationsverfahren identisch.

Sehen Sie sich das Verfahren an

• Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

1. Bereiten Sie diese Aufgabe vor.
   1. Entfernen Sie den Einbaurahmen aus dem Gehäuse. Siehe Einbaurahmen aus dem Gehäuse entfernen.
   2. Entfernen Sie die Abdeckung des Einbaurahmens. Siehe Abdeckung des Einbaurahmens entfernen.
2. Entfernen Sie das Speichermodul-Werkzeug, das am DIMM-Kamm befestigt ist.
   Anmerkung

   Das Speichermodul-Werkzeug wird aufgrund von Platzbeschränkungen empfohlen, die durch die Anordnung der Schläuche der Wasserkreisläufe im Speicherbereich bedingt sind.

   Abbildung 2. Entfernen des Speichermodul-Werkzeugs


3. Entfernen Sie die DIMM-Abdeckung.
   Anmerkung

   Drehen Sie die DIMM-Abdeckung nicht um und halten Sie sie in aufrechter Position, um eine Beschädigung der Gap-Pads zu vermeiden.

   Abbildung 3. Entfernen der DIMM-Abdeckung


4. Entriegeln Sie die Halterklammern an jedem Ende des Speichermodulanschlusses anhand des Speichermodul-Werkzeugs.
   1. Platzieren Sie die Spitze des Werkzeugs an der Oberseite der Halteklammer.
   2. Drücken Sie auf das Werkzeug, um die Halteklammer zu drehen und zu entsperren.
   Abbildung 4. Drücken der Halteklammern am Speichermodul-Steckplatz



   Achtung

   • Speichermodule sind aufladungsempfindliche Einheiten. Das Paket muss geerdet werden, bevor es geöffnet werden kann.

   • Öffnen und schließen Sie die Halteklammern vorsichtig, damit sie nicht brechen und die Speichermodul-Steckplätze nicht beschädigt werden.

5. Halten Sie das rechte und das linke Ende des Speichermoduls gleichzeitig fest. Halten Sie das Speichermodul parallel zum Anschluss und nehmen Sie dann das Speichermodul vorsichtig heraus.

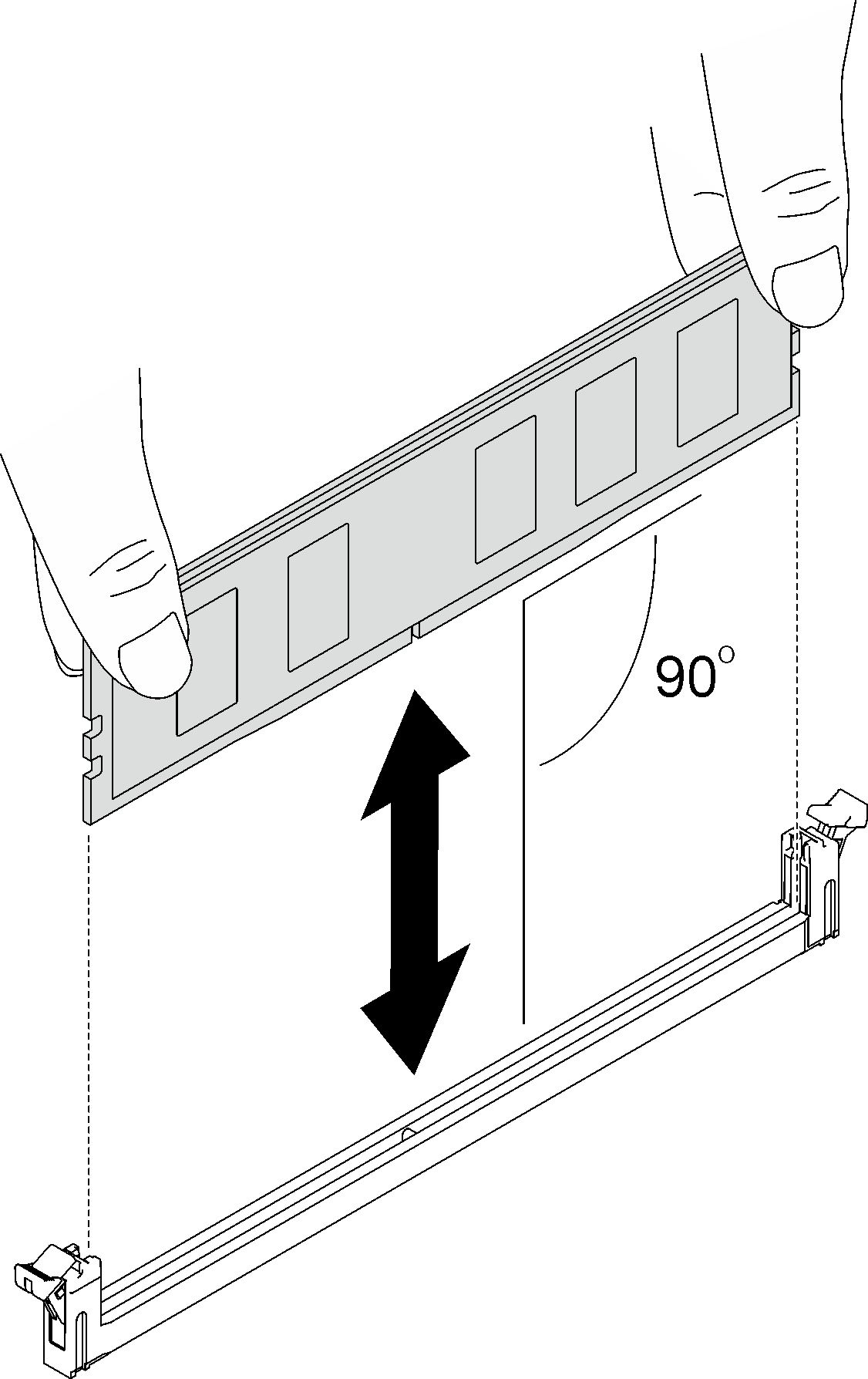

   Abbildung 5. Entfernen des Speichermoduls



   Anmerkung

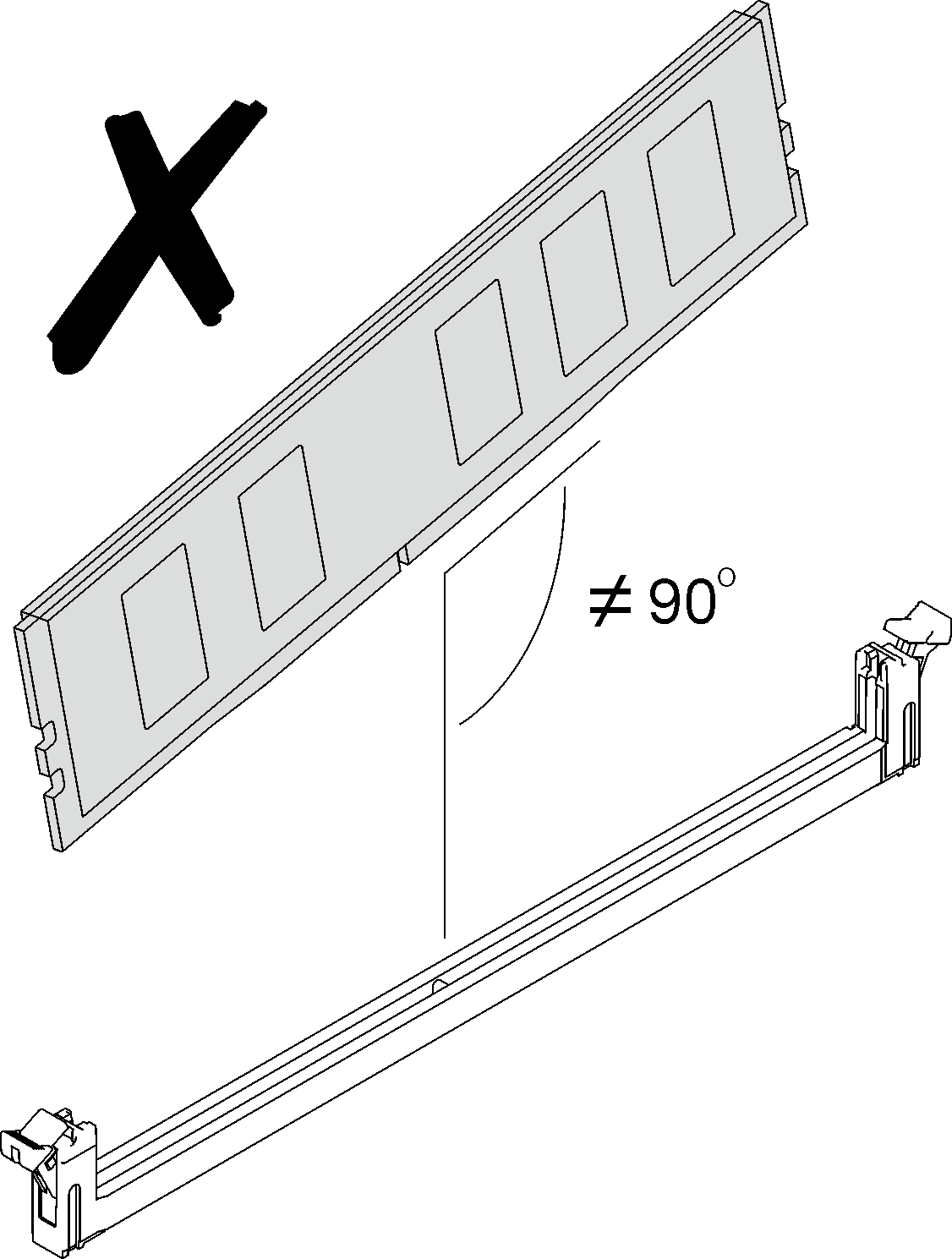

   Das Speichermodul sollte sich während der Entfernung in einer horizontalen Position befinden.


6. Bringen Sie die DIMM-Abdeckung an.

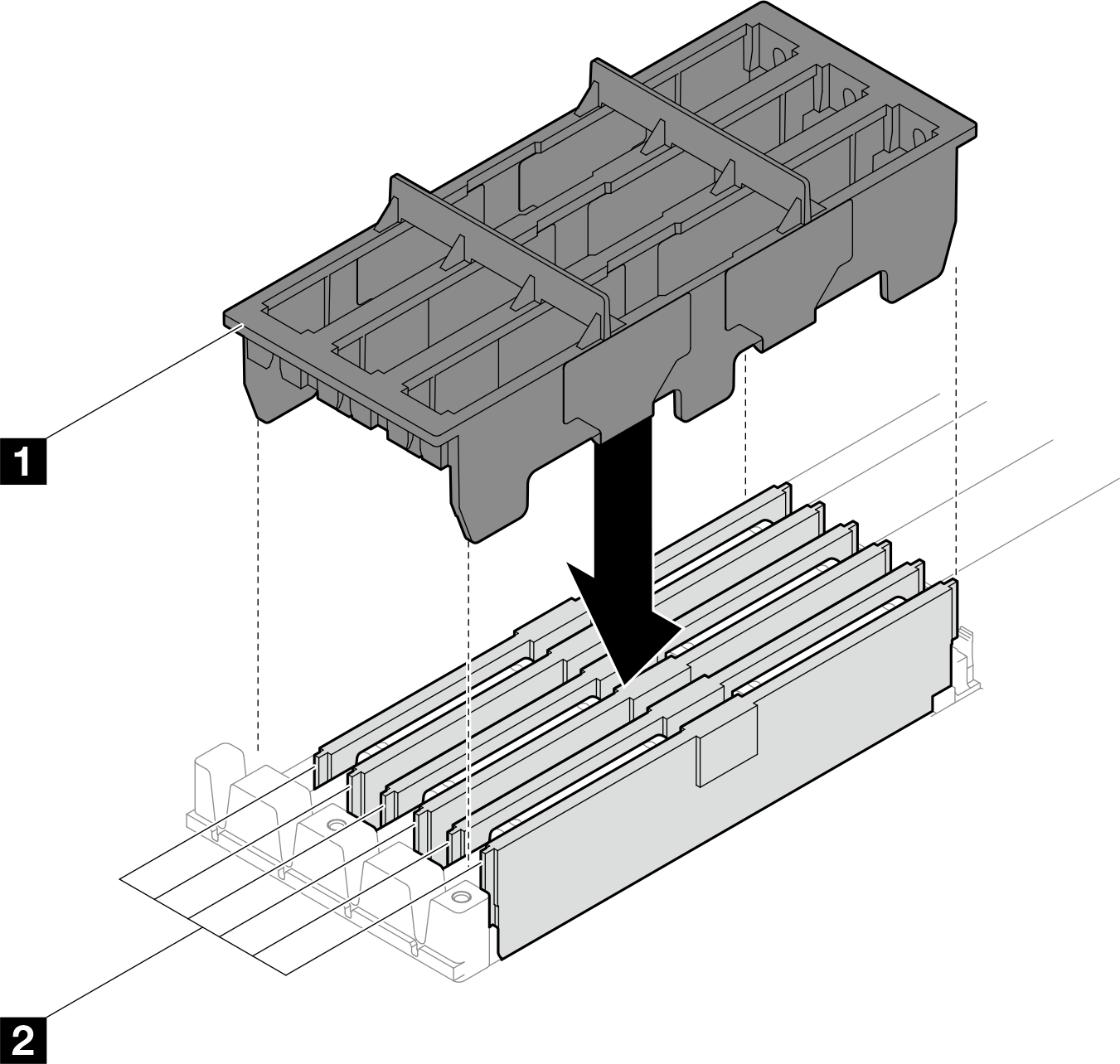

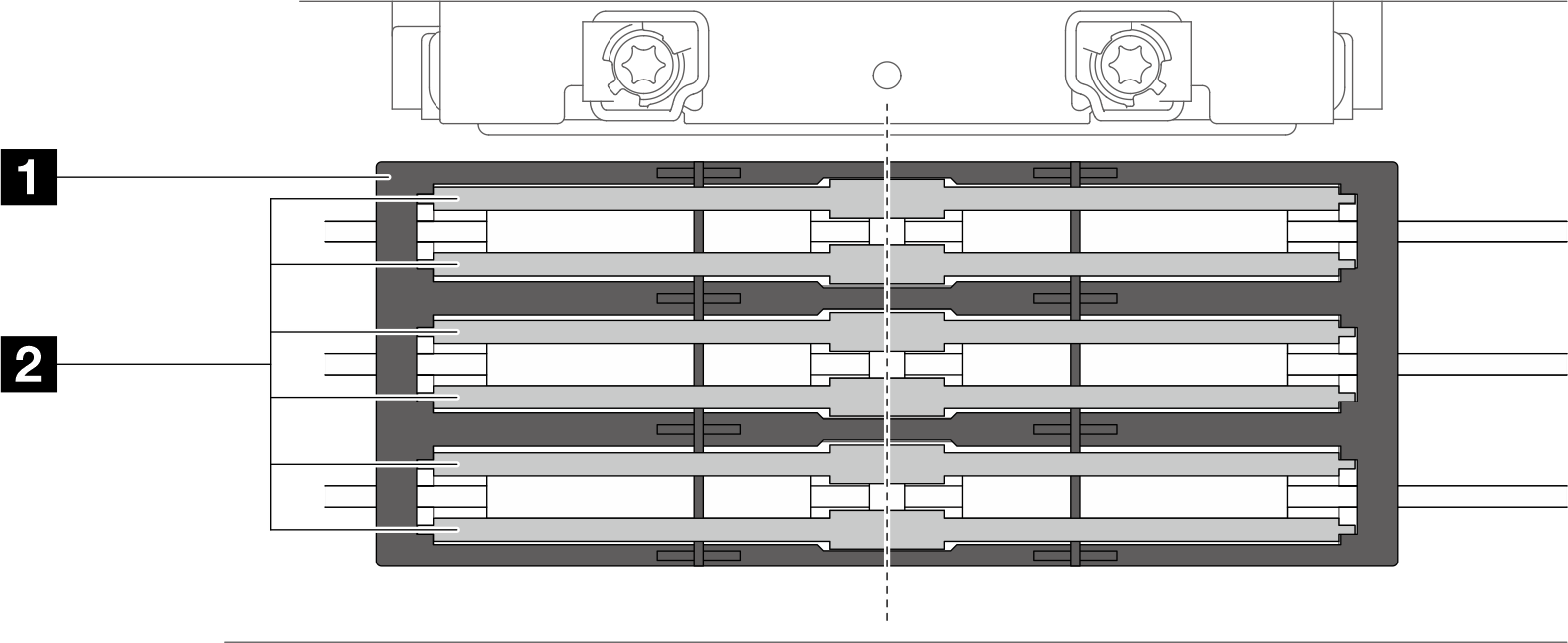

   Abbildung 6. Ausrichten der Mitte der DIMM-Abdeckung und der DIMMs

   Anmerkung

   Beim Installieren der DIMM-Abdeckung (1) sollte die Mitte der DIMM-Abdeckung an der Mitte der DIMMs (2) ausgerichtet sein.

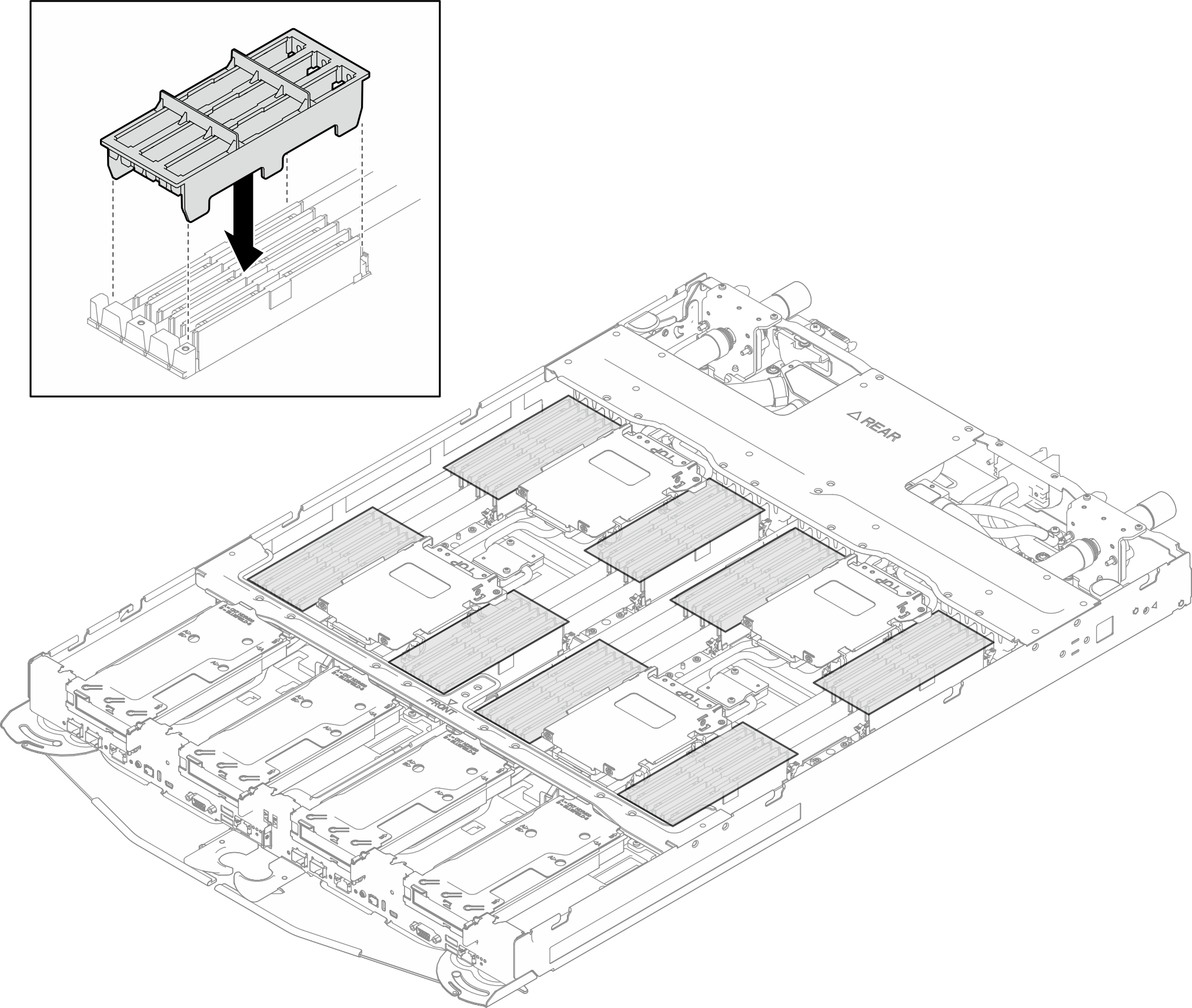

   Abbildung 7. Installation der DIMM-Abdeckung

   Anmerkung

   Drehen Sie die DIMM-Abdeckung nicht um und halten Sie sie in aufrechter Position, um eine Beschädigung der Gap-Pads zu vermeiden.

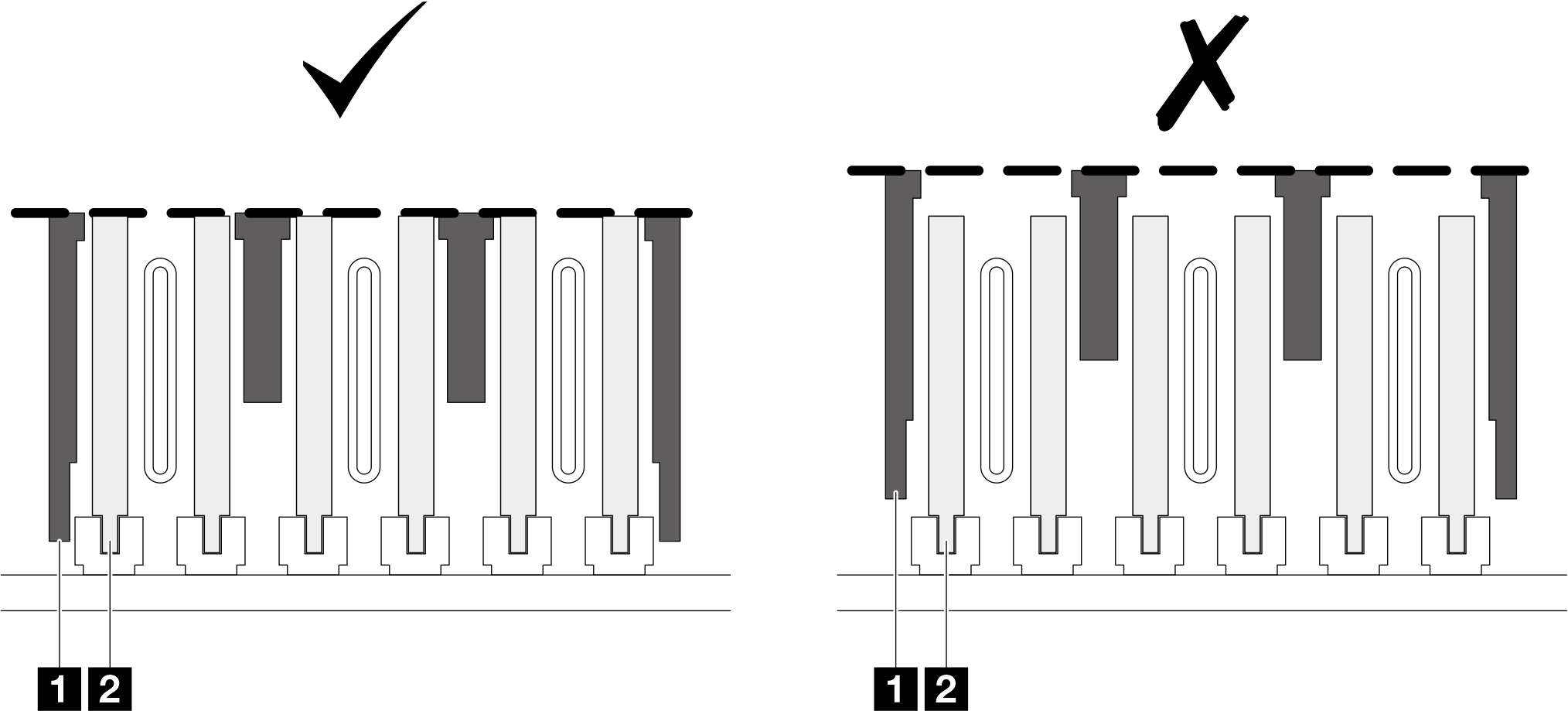

   Abbildung 8. Überprüfen der Installation der DIMM-Abdeckung aus der Seitenansicht des DIMM-Steckplatzes

   Anmerkung

   Überprüfen Sie die Seitenansicht der DIMM-Steckplätze und der DIMM-Abdeckung. Stellen Sie sicher, dass die Oberseite der DIMM-Abdeckung an der Oberseite der DIMMs ausgerichtet ist. Wenn die Oberseite der DIMM-Abdeckung höher als die DIMMs ist, ist die DIMM-Abdeckung nicht korrekt installiert.

   • 1 DIMM-Abdeckung
   • 2 DIMM






7. Befestigen Sie das Speichermodul-Werkzeug am DIMM-Kamm.
   Abbildung 9. Befestigen des Speichermodul-Werkzeugs
