Retrait d’un module de mémoire (refroidissement d’un seul côté)

Les informations suivantes vous indiquent comment retirer un module de mémoire qui nécessite un refroidissement d’un seul côté.

Important

Les modules RDIMM de 32 Go, 64 Go et 96 Go nécessitent un refroidissement d'un seul côté. (Les modules RDIMM de 128 Go, les modules MRDIMM de 32 Go et 64 Go nécessitent un refroidissement des deux côtés. Voir Remplacement d’un module de mémoire (refroidissement des deux côtés).)

À propos de cette tâche

Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez hors tension le plateau DWC correspondant sur lequel vous allez exécuter la tâche.

  • Débranchez les cordons d’alimentation et tous les câbles externes du boîtier.

  • Débranchez les cordons d’alimentation du boîtier.

  • Assurez-vous de bien retirer ou d’installer le module de mémoire 20 secondes après avoir débranché les cordons d’alimentation du système. Cela permet au système d’être complètement exempt d’électricité et de pouvoir donc manipuler le module de mémoire en toute sécurité.

  • Exercez une force supplémentaire pour déconnecter les câbles QSFP éventuellement connectés à la solution.

  • Les modules de mémoire sont sensibles aux décharges d’électricité statique et ils doivent être manipulés avec précaution. Outre les instructions standard pour Manipulation des dispositifs sensibles à l’électricité statique :

    • Utilisez toujours un bracelet antistatique lors du retrait ou de l'installation des modules de mémoire. Il est possible d'utiliser des gants antistatiques.

    • Ne saisissez jamais ensemble deux modules de mémoire ou plus de sorte qu'ils se touchent. N'empilez pas les modules de mémoire directement les uns sur les autres lors du stockage.

    • Ne touchez jamais les contacts de connecteur de module de mémoire ou laissez les contacts toucher l'extérieur du boîtier de connecteur de module de mémoire.

    • Manipulez les modules de mémoire avec soin : ne pliez, ne faites pivoter ni ne laissez jamais tomber un module de mémoire.

L’illustration suivante montre l’emplacement des sockets de processeur et des connecteurs des modules de mémoire sur la carte mère.
Figure 1. Emplacement du socket de processeur et des connecteurs de module de mémoire
Memory module connector location
Remarque

Il se peut que la figure suivante ne corresponde pas exactement à votre configuration matérielle, mais la méthode d’installation est identique.

Visionnage de la procédure
  • Une vidéo de cette procédure est disponible sur YouTube.

Procédure

Avertissement

Assurez-vous de bien retirer ou d’installer le module de mémoire 20 secondes après avoir débranché les cordons d’alimentation du système. Cela permet au système d’être complètement exempt d’électricité et de pouvoir donc manipuler le module de mémoire en toute sécurité.

  1. Préparez-vous en vue de cette tâche.
    1. Retirez le plateau du boîtier. Voir Retrait d’un plateau du boîtier.
    2. Retirez le cache du plateau. Voir Retrait d'un cache de plateau.
  2. Retirez l’outil du module de mémoire fixé à l’ensemble DIMM.
    Remarque
    Il est recommandé d’utiliser l’outil du module de mémoire, car l’espace est restreint en raison de la présence des tuyaux de la boucle d’eau dans la section de la mémoire.
    Figure 2. Retrait de l’outil du module de mémoire

  3. Retirez le cache de la barrette DIMM.
    Remarque
    N’inclinez pas le couvercle DIMM. Conservez-le en position verticale afin d’éviter d’endommager les tampons d’espace.

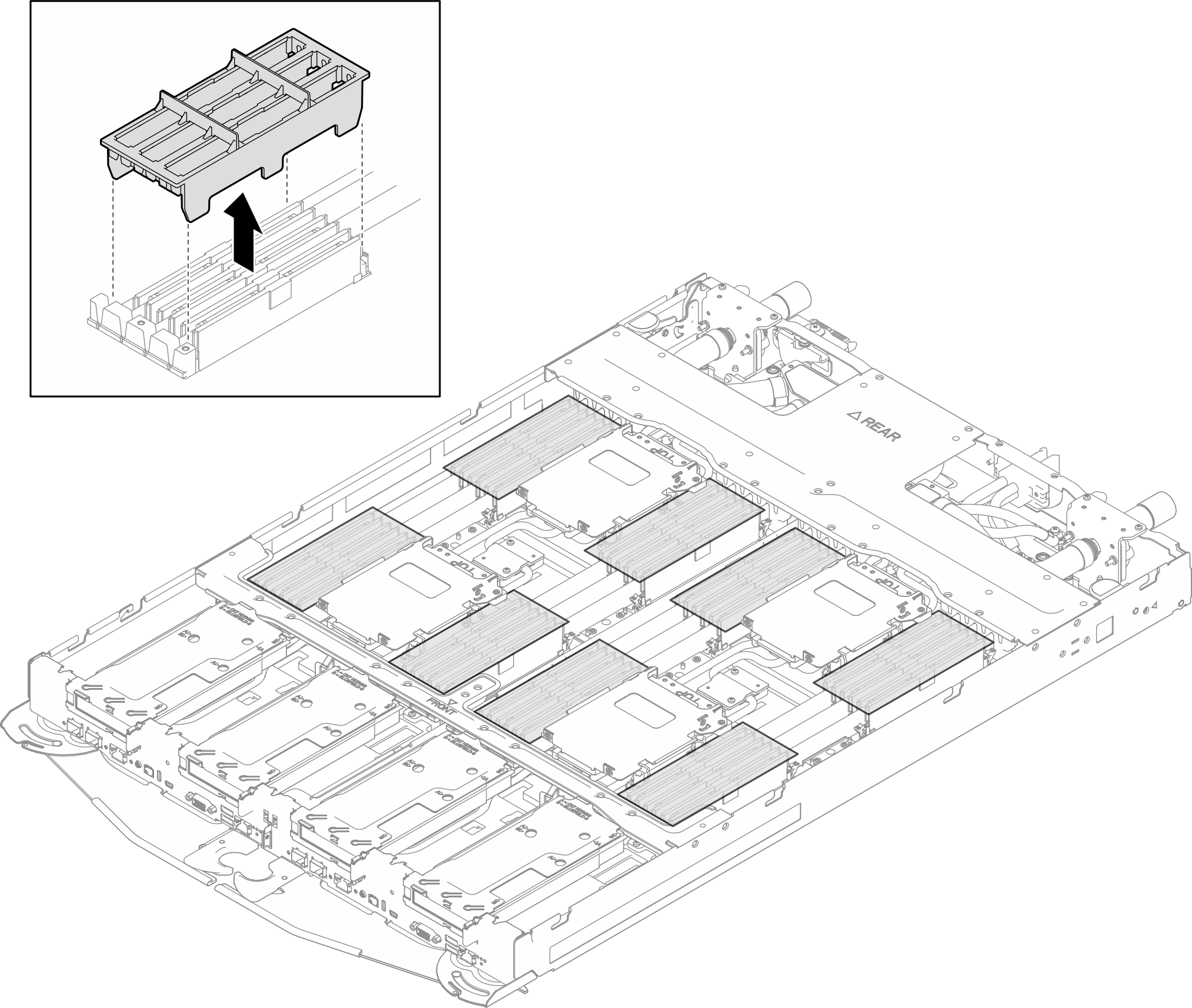

    Figure 3. Retrait du cache de la barrette DIMM
    DIMM cover removal
  4. Déverrouillez les pattes de retenue à chaque extrémité du connecteur du module de mémoire à l’aide de l’outil du module de mémoire.
    1. Placez la pointe de l’outil sur la partie supérieure de la patte de retenue.
    2. Appuyez sur l’outil pour faire pivoter et déverrouiller la patte de retenue.
    Figure 4. Pression sur les clips de retenue sur le connecteur du module de mémoire
    Pressing retaining clips with memory module tool
    Avertissement
    • Les modules de mémoire sont sensibles à l'électricité statique. Le colis doit être mis à la terre avant ouverture.

    • Pour ne pas casser les pattes de retenue ou endommager les connecteurs du module de mémoire, ouvrez et fermez les pattes avec précaution.

  5. Maintenez les extrémités droite et gauche du module de mémoire en même temps. Conservez le module de mémoire en parallèle avec le connecteur. Retirez ensuite avec précaution le module de mémoire.

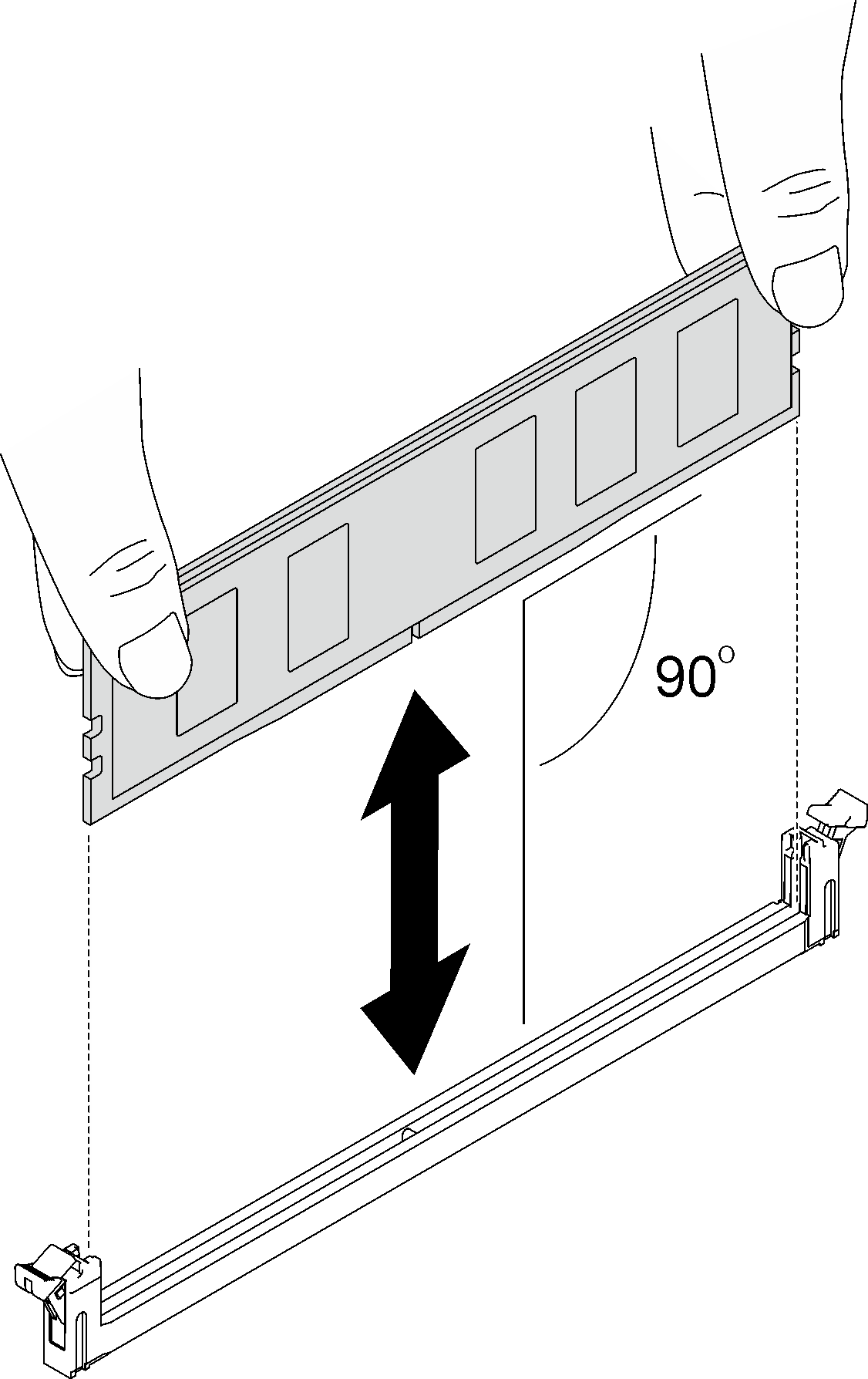

    Figure 5. Retrait d’un module de mémoire
    Memory module removal
    Remarque

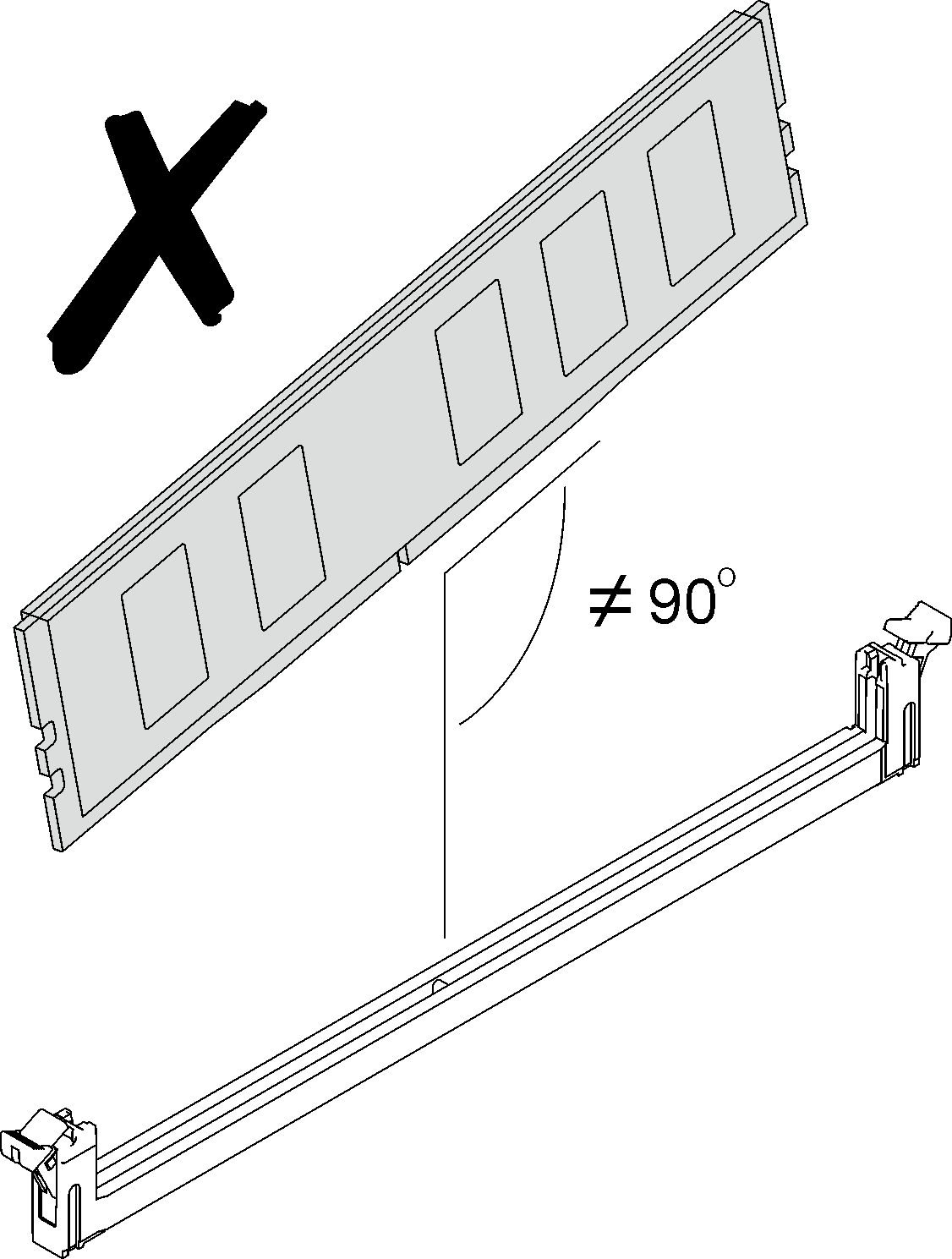

    Le module de mémoire doit être en position horizontale pendant le retrait.
    Memory module should be in horizontal position during removal
  6. Installez le cache DIMM.

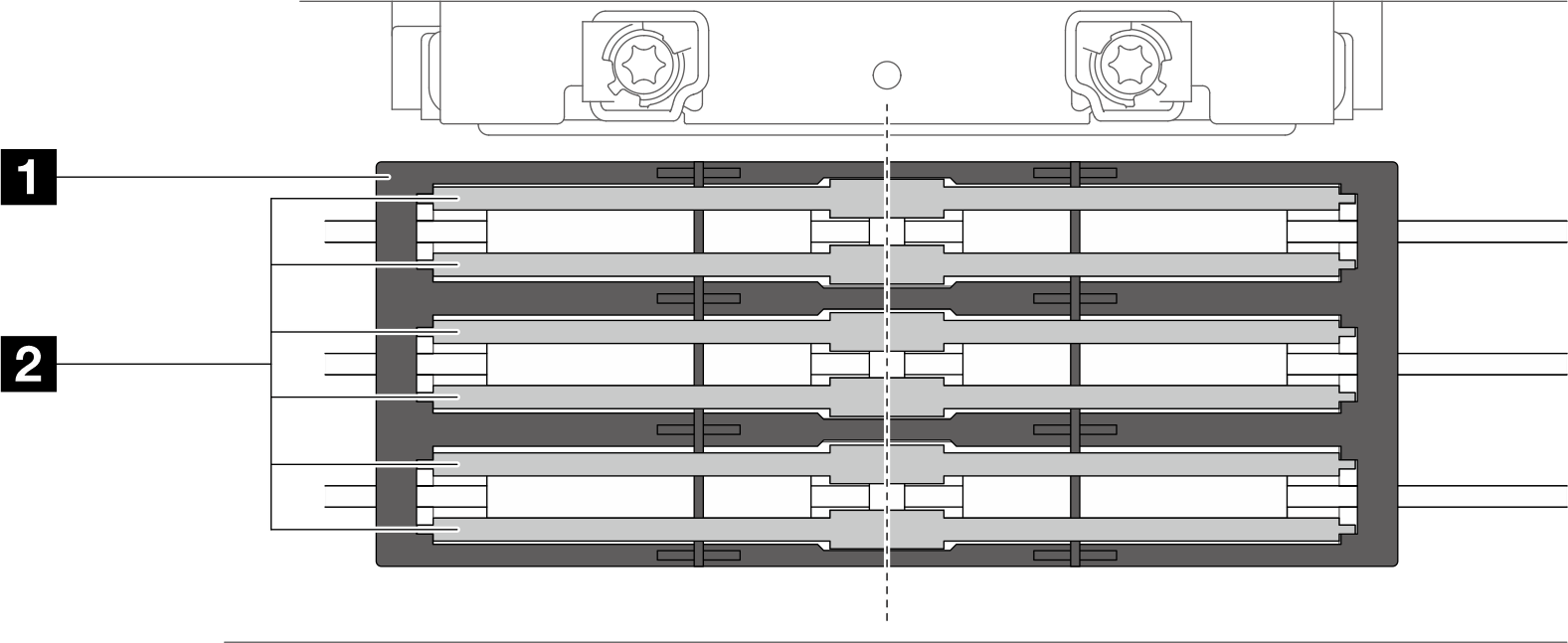

    Figure 6. Alignement du centre du cache DIMM et des modules DIMM
    Remarque
    Lors de l’installation du cache DIMM (1), le centre du cache DIMM doit être aligné sur le centre des modules DIMM (2).

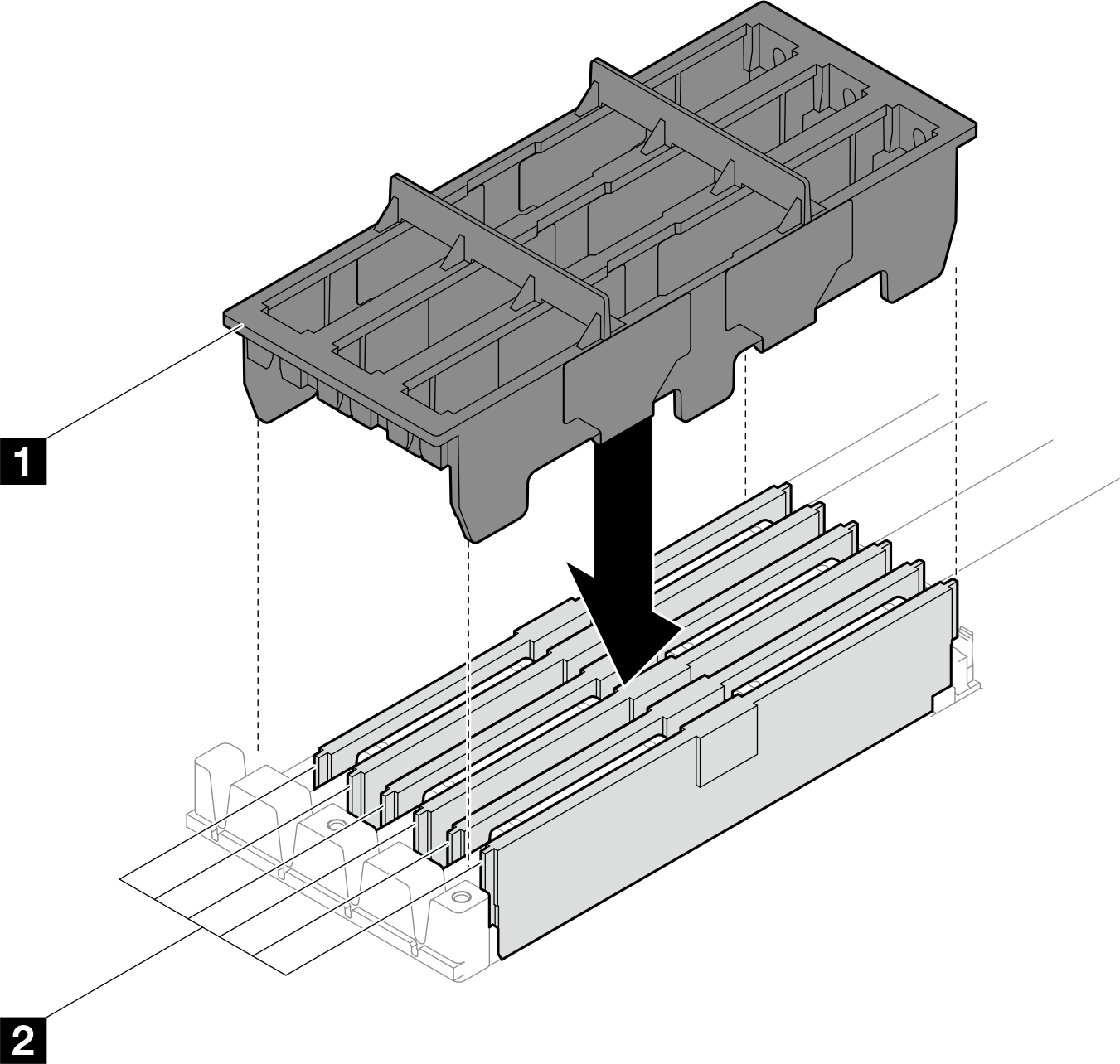

    Figure 7. Installation du cache de la barrette DIMM
    Remarque
    N’inclinez pas le couvercle DIMM. Conservez-le en position verticale afin d’éviter d’endommager les tampons d’espace.

    DIMM cover installation

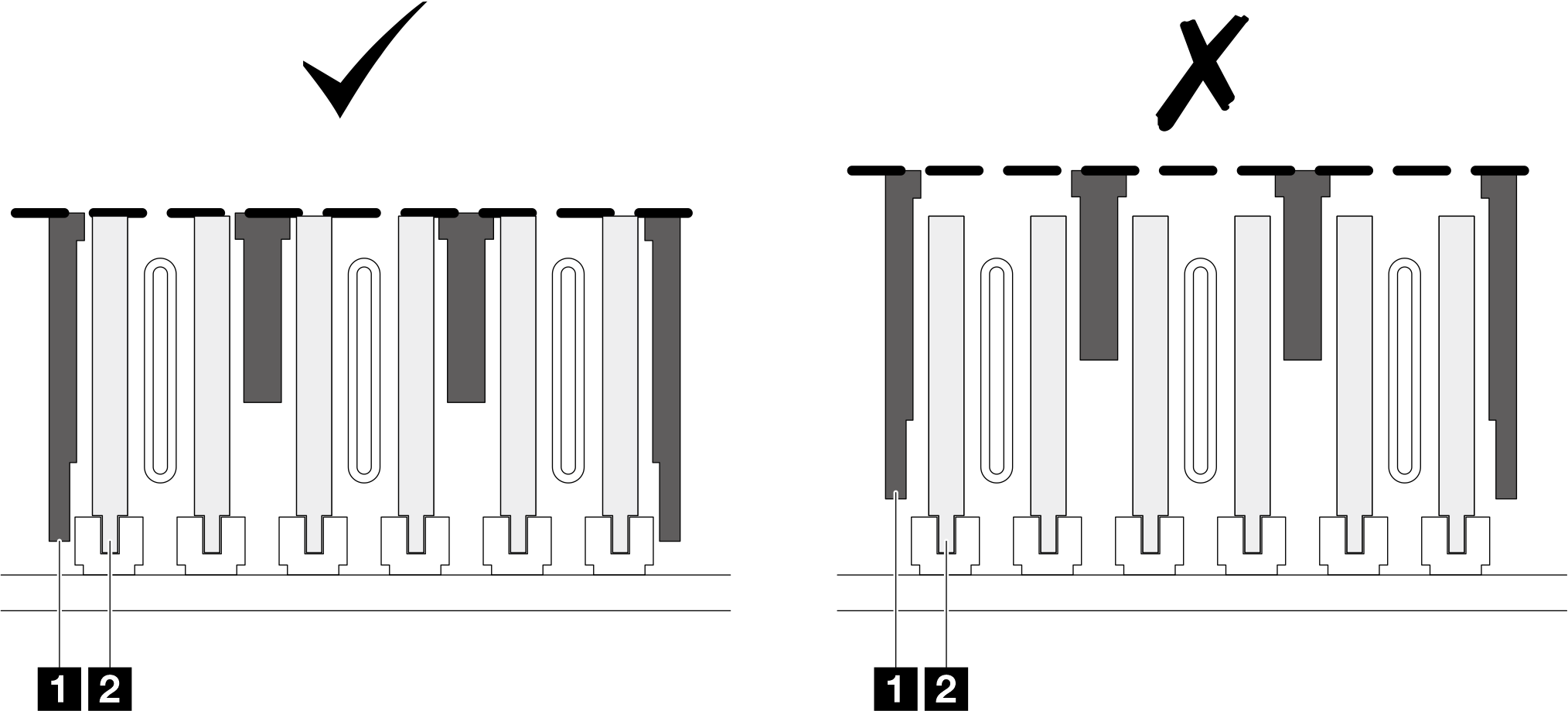

    Figure 8. Vérification de l’installation du cache DIMM depuis la vue latérale de l’emplacement DIMM
    Remarque
    Vérifiez la vue latérale des emplacements DIMM et du cache DIMM. Assurez-vous que la partie supérieure du cache DIMM est alignée sur la partie supérieure des modules DIMM. Si la partie supérieure du cache DIMM est plus haute que les barrettes DIMM, cela signifie que le cache DIMM n’est pas correctement installé.
    • 1 Cache DIMM
    • 2 DIMM




  7. Installez l’outil du module de mémoire sur l’ensemble DIMM.
    Figure 9. Installation de l’outil du module de mémoire
    Memory module tool installation
Après avoir terminé
