メモリー・モジュール (片面冷却) の取り外し

片面冷却が必要なメモリー・モジュールを取り外すには、以下の情報を参照してください。

重要

32GB、64GB、96GB RDIMM には片面冷却が必要です。(128 GB RDIMM、32 GB MRDIMM、64 GB MRDIMM には、両面冷却が必要です。メモリー・モジュール (両面冷却) の交換を参照)。

このタスクについて

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

• タスクを実行しようとしている対応する DWC トレイの電源をオフにします。

• エンクロージャーから電源コードとすべてのカイブケーブルを取り外します。

• エンクロージャーから電源コードを取り外します。

• メモリー・モジュールの取り外しまたは取り付けは、必ず電源コードをシステムから取り外してから 20 秒経過した後に行ってください。これにより、システムが完全に放電されるため、メモリー・モジュールを安全に取り扱うことができます。

• QSFP ケーブルがソリューションに接続されている場合、余分な力をかけてケーブルを取り外します。

• メモリー・モジュールは静電気放電の影響を受けやすく、特別な取り扱いが必要です。静電気の影響を受けやすいデバイスの取り扱いの標準のガイドライン以外に、以下の指示に従ってください｡

  • メモリー・モジュールの取り外しまたは取り付けの際には、必ず静電放電ストラップを着用してください。静電気放電グローブも使用できます。

  • 2 つ以上のメモリー・モジュールを接触させないでください。保管中にメモリー・モジュールを直接重ねて積み重ねないでください。

  • 金色のメモリー・モジュール・コネクターの接点に触れたり、これらの接点をメモリー・モジュール・コネクターのエンクロージャーの外側に接触させたりしないでください。

  • メモリー・モジュールを慎重に扱ってください。メモリー・モジュールを曲げたり、ねじったり、落としたりしないでください。

次の図は、システム・ボード上のプロセッサー・ソケットおよびメモリー・モジュール・コネクターの位置を示しています。

図 1. プロセッサー・ソケットおよびメモリー・モジュール・コネクターの位置

注

図はご使用のハードウェアと多少異なる場合がありますが、取り付け方法は同じです。

動画で見る

• この手順を説明した動画については、YouTube をご覧ください。

手順

1. このタスクの準備をします。
   1. エンクロージャーからトレイを取り外します。エンクロージャーからのトレイの取り外しを参照してください。
   2. トレイ・カバーを取り外します。トレイ・カバーの取り外しを参照してください。
2. DIMM コームに取り付けられたメモリー・モジュール・ツールを取り外します。
   注

   メモリー・セクションを通るウォーター・ループ・チューブの位置に起因するスペースの制限のために、メモリー・モジュール・ツールをお勧めします。

   図 2. メモリー・モジュール・ツールの取り外し


3. DIMM のカバーを取り外します。
   注

   DIMM カバーを傾けずに、まっすぐに維持して、ギャップ・パッドの損傷を防止してください。

   図 3. DIMM カバーの取り外し


4. メモリー・モジュール・ツールを使用して、メモリー・モジュール・コネクターの各端を保持クリップのロックを解除します。
   1. 保持クリップのツールのチップを配置します。
   2. ツールを押して、回転させ、保持クリックのロックを解除します。
   図 4. メモリー・モジュール・コネクターの保持クリップを押す



   重要

   • メモリー・モジュールは静電気の影響を受けやすいデバイスです。パッケージを開く前に、アースする必要があります。

   • 保持クリップを破損したり、メモリー・モジュール・コネクターを損傷しないように、クリップは丁寧に開閉してください。

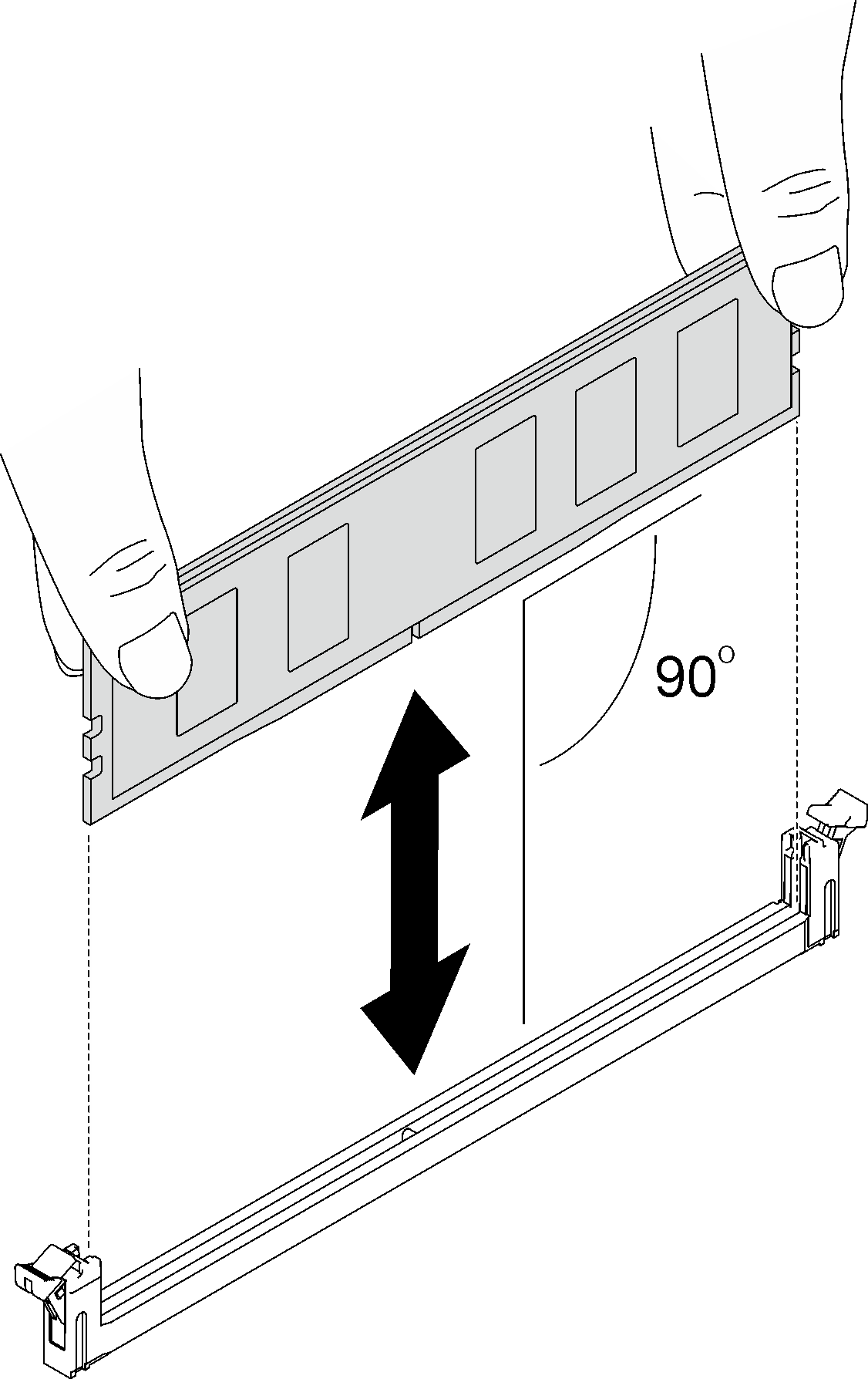

5. メモリー・モジュールの右端と左側を同時に持ちます。メモリー・モジュールをコネクターと並行に並べ、慎重にメモリー・モジュールを取り外します。
   図 5. メモリー・モジュールの取り外し

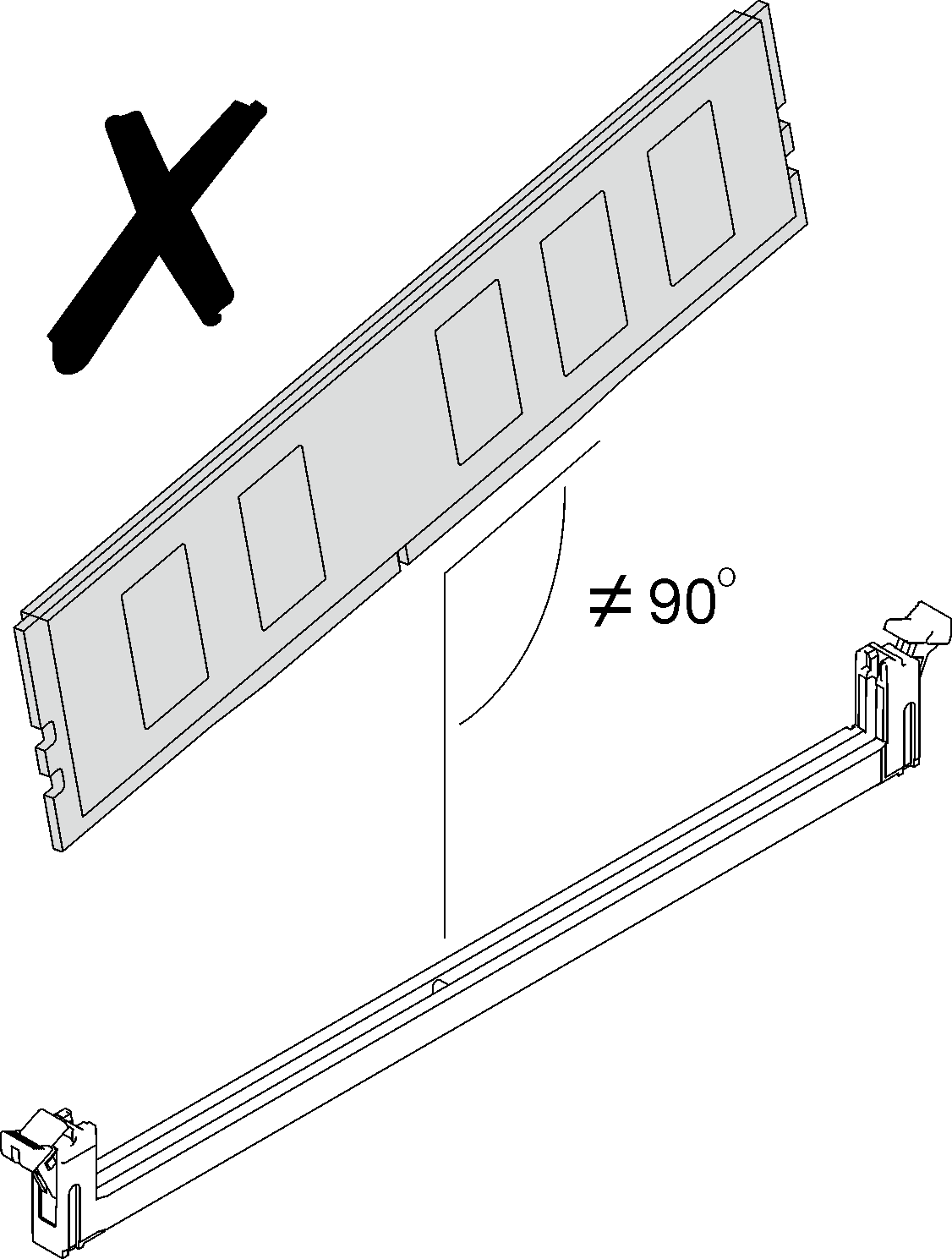

   注

   取り外す際は、メモリー・モジュールは、水平位置にします。


6. DIMM カバーを取り付けます。

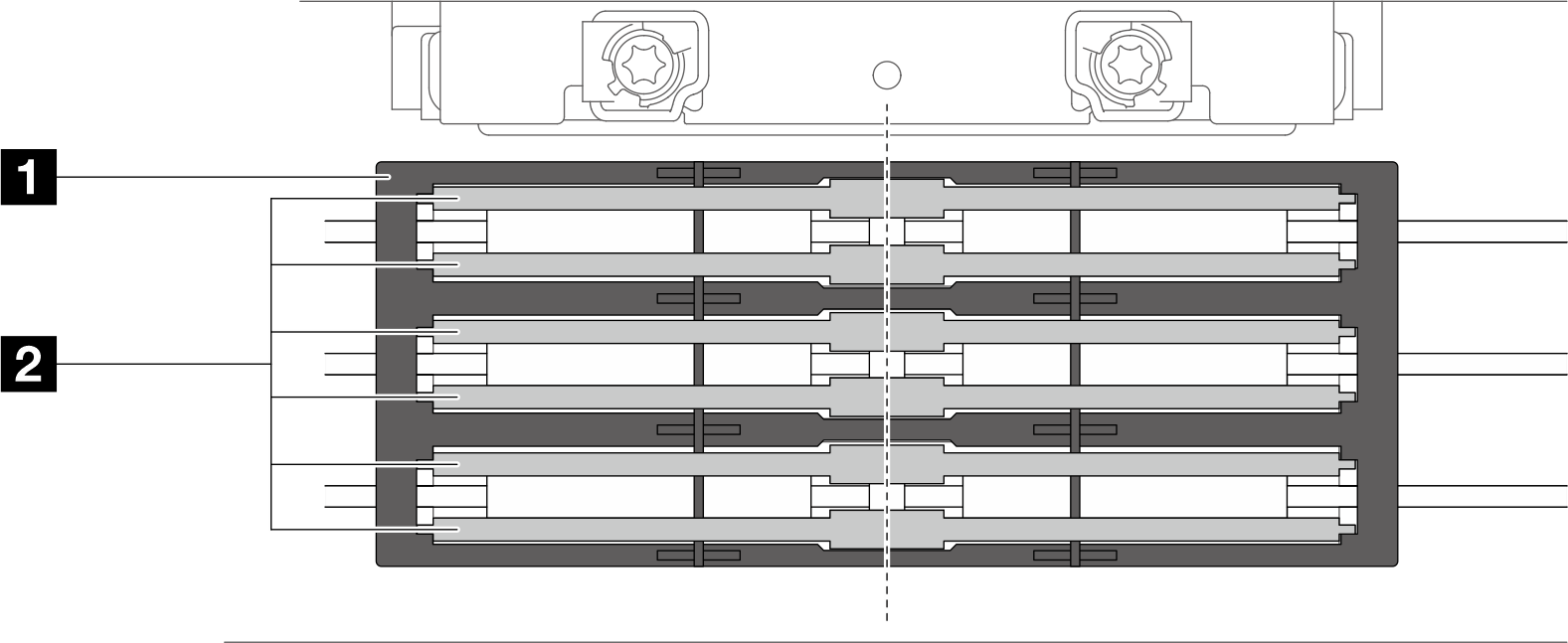

   図 6. DIMM カバーと DIMM の中心を合わせる

   注

   DIMM カバー (1) を取り付けるときは、DIMM カバーの中心を DIMM の中心 (2) に合わせる必要があります。

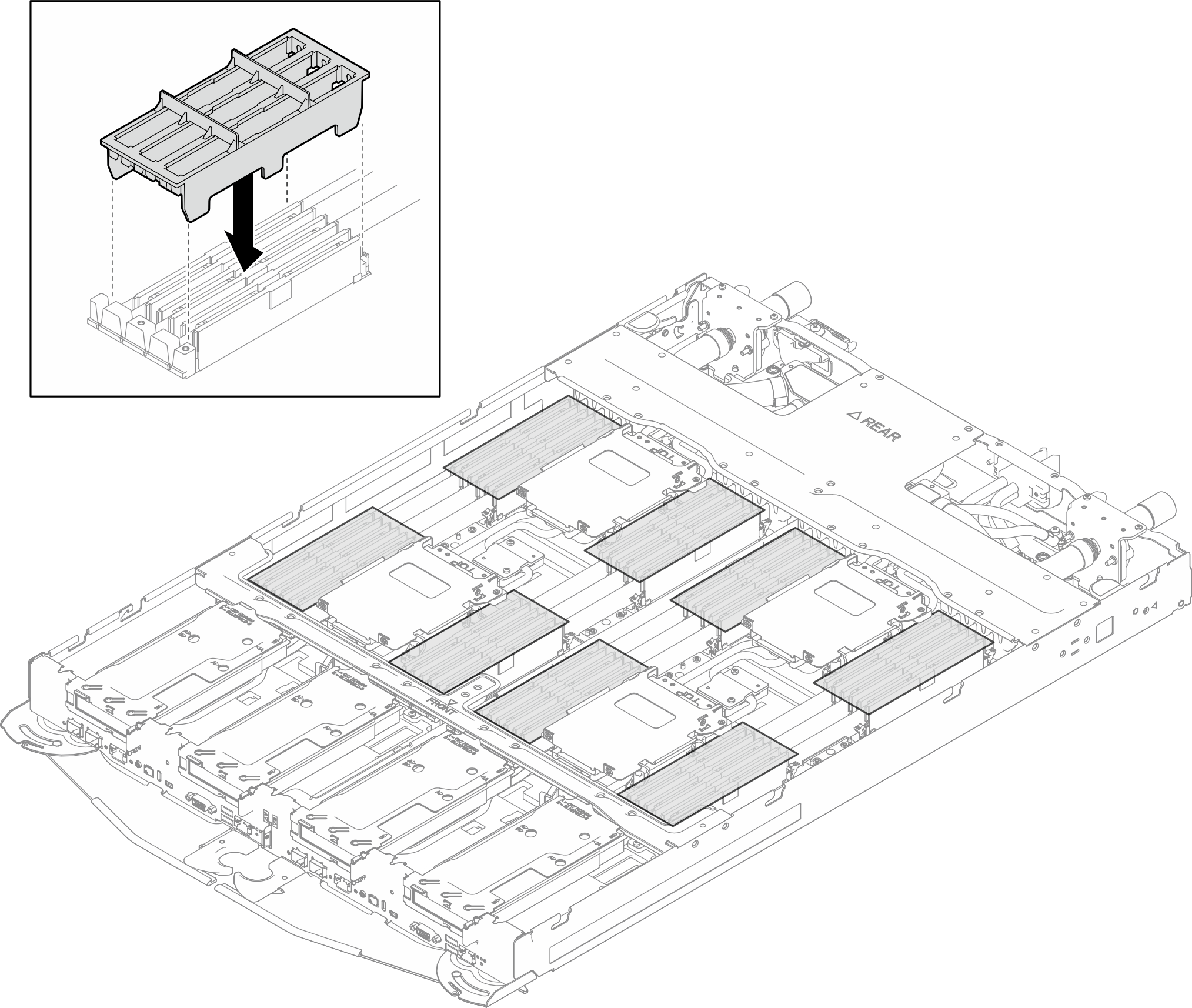

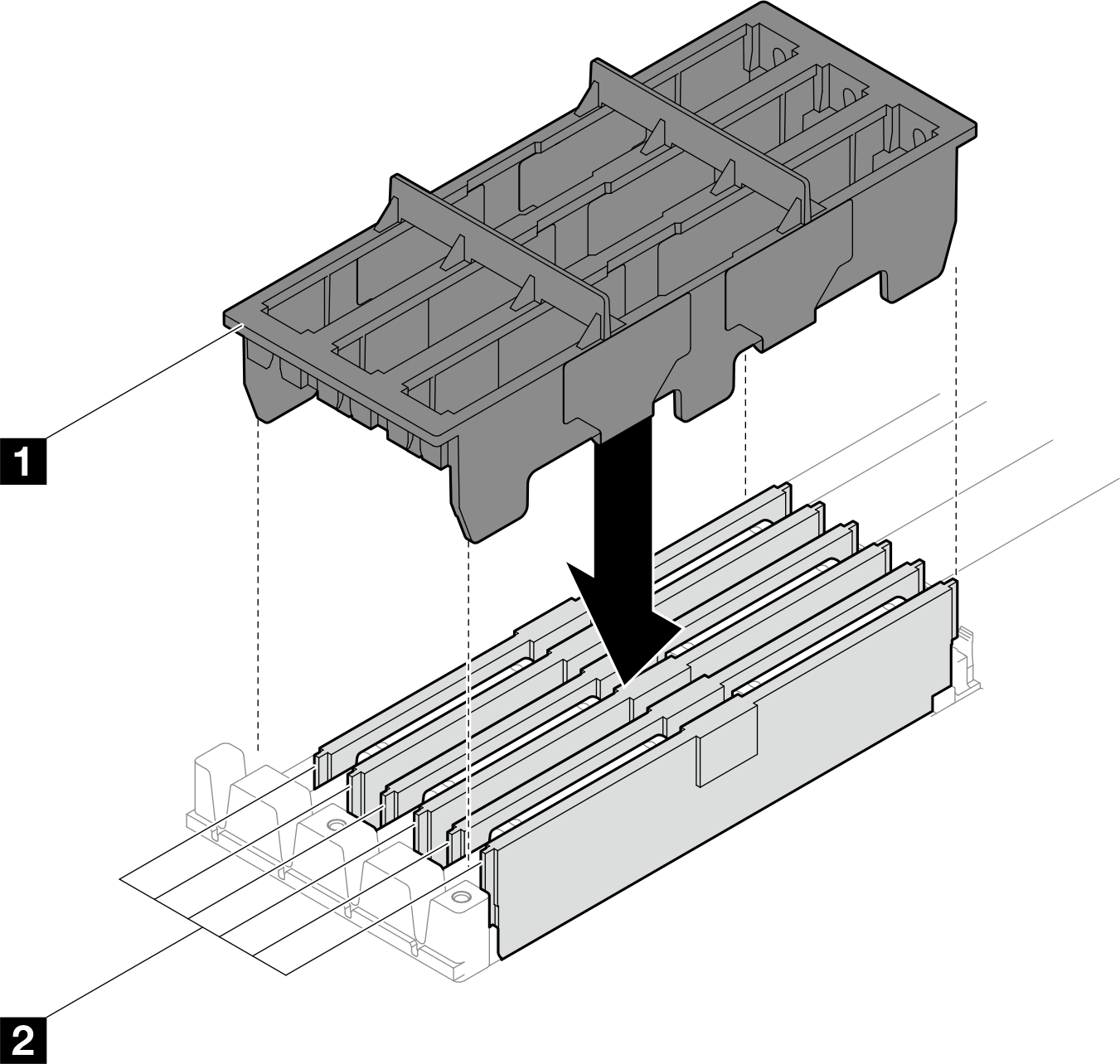

   図 7. DIMM カバーの取り付け

   注

   DIMM カバーを傾けずに、まっすぐに維持して、ギャップ・パッドの損傷を防止してください。

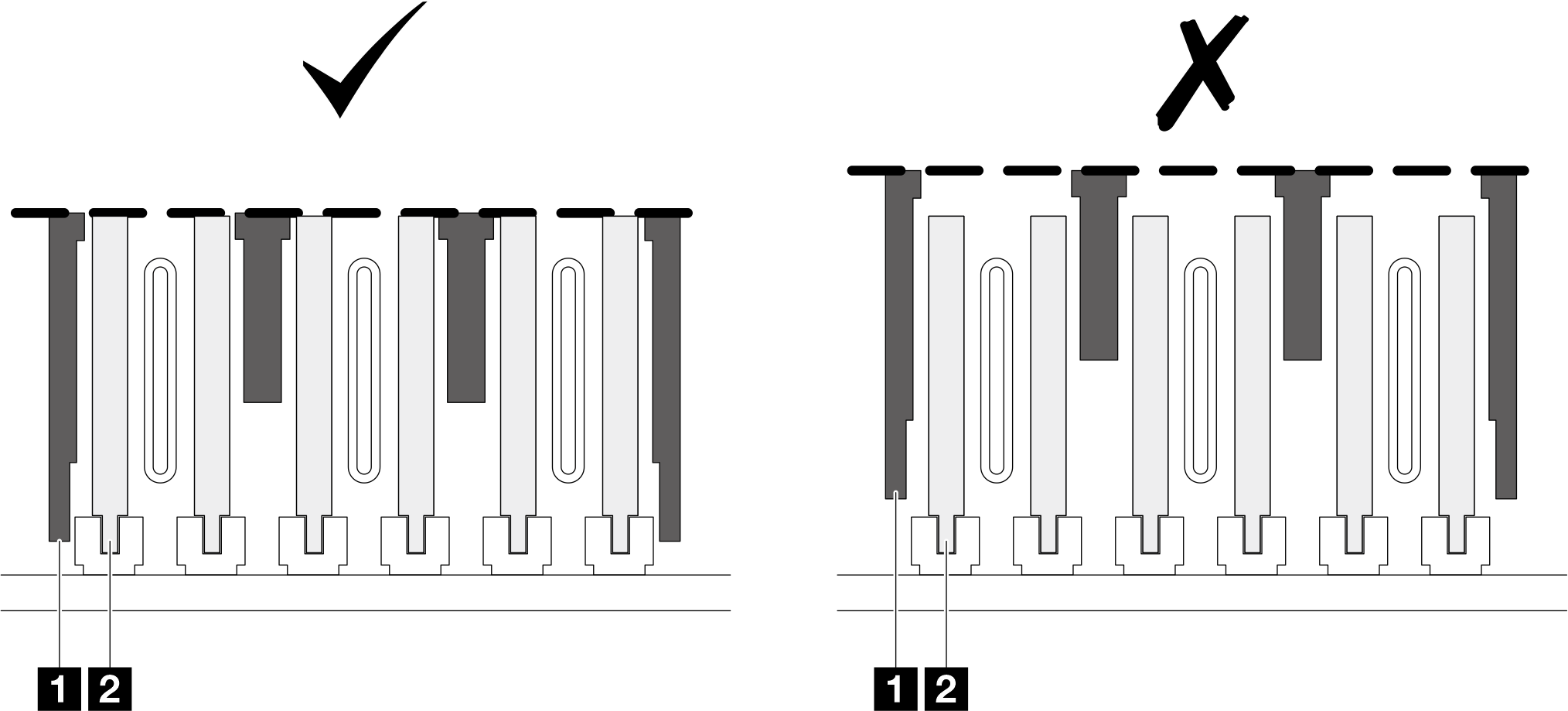

   図 8. DIMM スロットの側面図から DIMM カバーの取り付けを確認する

   注

   DIMM スロットと DIMM カバーの側面図を確認します。DIMM カバーの上部が DIMM の上部と揃っていることを確認します。DIMM カバーの上部が DIMM よりも高い場合、DIMM カバーは正しく取り付けられていません。

   • 1 DIMM カバー
   • 2 DIMM






7. メモリー・モジュール・ツールを DIMM コームに取り付けます。
   図 9. メモリー・モジュール・ツールの取り付け
