プロセッサーの取り付け

この作業には、組み立てられたプロセッサーを取り付けるための指示があります。この作業には、Torx T30 ドライバーが必要です。

このタスクについて

必要なツール

• PH1、PH2、T10、T30 ねじ用ドライバー

• Waterloop Service Kit (SC750 V4) (サービス・キット内のウォーター・ループ・キャリアは再使用可能です。今後の交換のニーズに備えて、サーバーが稼働する施設で保管することをお勧めします。)

• Up VR Gap Pad Kit (SC750 V4)

• MID E3.S TOP Gap Pad (SC750 V4) (E3.S 中央ドライブが取り付けられている場合)

• MID E3.S BOT Gap Pad (SC750 V4) (E3.S 中央ドライブが取り付けられている場合)

• Storage Gap Pad Kit (SC750 V4) (E3.S 前面ドライブが取り付けられている場合)

• Storage Gap Pad Kit (SC750 V4) (E3.S 1T デュアル前面ドライブまたは E3.S 2T シングル前面ドライブが取り付けられている場合)

• CX7 NDR200 Gap Pad (SC750 V4) (ConnectX-7 NDR 200 アダプターが取り付けられている場合)

• CX7 Gap Pad (SC750 V4) (ConnectX-7 NDR 400 アダプターが取り付けられている場合)

重要

ギャップ・パッドの交換に関するガイドライン

• ギャップ・パッドの位置と手順については、ギャップ・パッドの識別と位置を参照してください。

• ギャップ・パッドを交換する前に、アルコール・クリーニング・パッドで表面を慎重にクリーニングします。

• ギャップ・パッドは、変形しないように慎重に持ってください。ねじ穴や開口部がギャップ・パッドの素材によってふさがれていないことを確認します。

S038

注意

この手順では、目を保護する防具を装着する必要があります。

S040

注意

この手順では、防護手袋を装着する必要があります。

S042

危険

危険

本製品に含まれる水または水溶液による感電のリスクがあります。濡れた手で、または水がこぼれた状態で、通電している機器の上や近くで作業しないでください。

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

• タスクを実行しようとしている対応する DWC トレイの電源をオフにします。

• エンクロージャーからすべての外部ケーブルを切り離します。

• QSFP ケーブルがソリューションに接続されている場合、余分な力をかけてケーブルを取り外します。

• 各プロセッサー・ソケットには必ずカバーが取り付けられている必要があります。プロセッサーの取り外しまたは取り付けを行うときは、空のプロセッサー・ソケットをカバーで保護してください。

• プロセッサー・ソケットまたはプロセッサーの接点に手を触れないでください。プロセッサー・ソケットの接点は非常に壊れやすく、簡単に損傷します。プロセッサー接点の皮膚からの油脂などによる汚れは、接触不良の原因になることがあります。

• プロセッサーおよびウォーター・ループの熱伝導グリースが、何かと接触することのないようにしてください。何らかの面に接触すると、熱伝導グリースが劣化し、効果がなくなるおそれがあります。熱伝導グリースは、プロセッサー・ソケットの電源コネクターなどのコンポーネントを損傷する可能性があります。指示があるまで、冷却プレートからグリースのカバーを取り外さないでください。

• 新しいプロセッサーの取り付けまたは交換前に、システム・ファームウェアを最新レベルに更新します。ファームウェアの更新を参照してください。

• ウォーター・ループの損傷を避けるために、ウォーター・ループの取り外し、取り付け、または折り畳みを行うときは、必ずウォーター・ループ・キャリアを使用してください。

注

• ご使用のシステムでサポートされているプロセッサーのリストについては、Lenovo ServerProven Web サイトを参照してください。システムボードに取り付けるプロセッサーはすべて、速度、コア数、および周波数が同じでなければなりません。

• システムで使用できるオプション・デバイスに、特定のプロセッサー要件がある場合があります。詳しくは、オプション・デバイスに付属の資料を参照してください。

次の図は、システム・ボード上のプロセッサー・ソケットおよびメモリー・モジュール・コネクターの位置を示しています。

図 1. プロセッサー・ソケットおよびメモリー・モジュール・コネクターの位置

ファームウェアとドライバーのダウンロード: コンポーネントの交換後、ファームウェアやドライバーの更新が必要になる場合があります。

• ご使用のサーバーでのファームウェアとドライバーの最新の更新を確認するには、ThinkSystem SC750 V4 のドライバーおよびソフトウェアのダウンロード Web サイト を参照してください。

• ファームウェア更新ツールについて詳しくは、ファームウェアの更新を参照してください。

動画で見る

• この手順を説明した動画については、YouTube をご覧ください。

手順

1. ウォーター・ループ・プロセッサー・コールド・プレート上の熱伝導グリースをクリーニングします。
   1. ウォーター・ループ上のプロセッサー・コールド・プレートに古い熱伝導グリースがついている場合、アルコール・クリーニング・パッドを使用して慎重にコールド・プレートをクリーニングしてください。
   2. プロセッサー識別ラベルをウォーター・ループから取り外し、交換用プロセッサーに付属する新しいラベルと交換します。ラベルを取り外して新しいウォーター・ループに配置できない場合、または輸送時にラベルが損傷した場合、ラベルは油性マーカーを使用して配置されるため、新しいウォーター・ループの同じ場所あるプロセッサー ID ラベルからのプロセッサーのシリアル番号を書き留めます。
   3. 注射器を使用してプロセッサーの上部に熱伝導グリースを塗布します。等間隔で 4 つの点を描くようにし、それぞれの点が熱伝導グリース約 0.1 ml です。
      注

      プロセッサーの接点側を下にして、慎重にプロセッサーおよび保持器具を平らな面に置きます。

      図 2. 熱伝導グリースの塗布


2. 必要に応じて、プロセッサーにプロセッサー保持器具を取り付けます。
   1. プロセッサー保持器具の三角マークを、プロセッサーの角の端にある三角形のマークに合わせます。
   2. プロセッサーの上にプロセッサー保持器具を静かに置きます。プロセッサー保持器具の 4 つの側面をゆっくり押して、プロセッサーを固定します。
      図 3. プロセッサー保持器具の取り付け


3. プロセッサーをウォーター・ループに取り付けます。プロセッサー保持器具の三角マークをウォーター・ループの冷却プレートの下面の三角スロットに合わせます。プロセッサー保持器具のポストとクリップを冷却プレートの四隅の開口部に挿入して、プロセッサーをウォーター・ループの冷却プレートの下面に取り付けます。
   図 4. プロセッサーのウォーター・ループへの取り付け

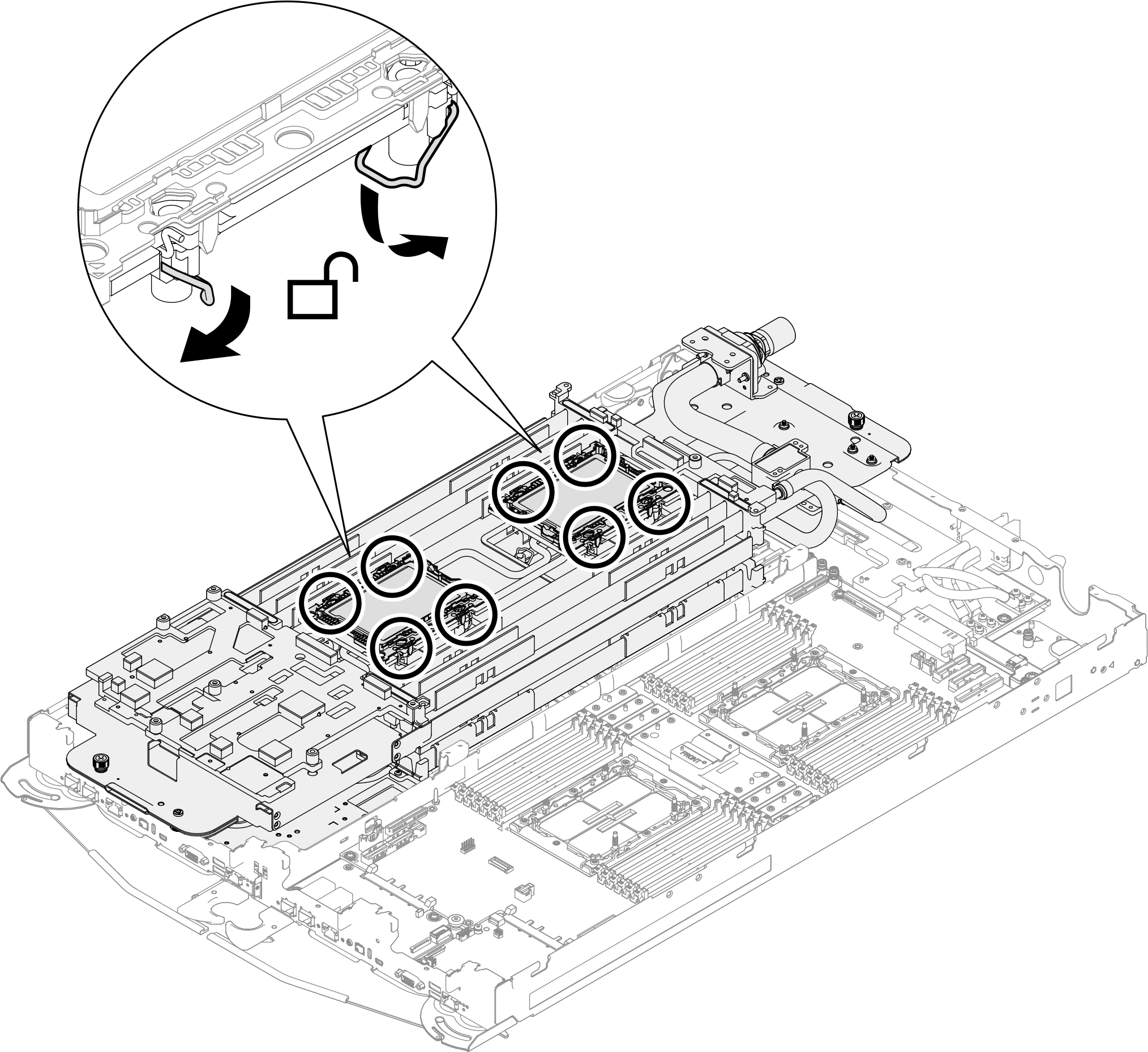

4. すべての反傾斜ワイヤー・ベイル (ノードあたり 8 個の反傾斜ワイヤー・ベイル) をロック解除位置まで外側に回転します。
   図 5. Torx T30 拘束ねじのロック解除


5. ウォーター・ループのギャップ・パッドをチェックし、破損しているパッドや取り外されているパッドがある場合は、新しいパッドと交換します。
   図 6. ウォーター・ループ・ギャップ・パッドの位置



必ず、ギャップ・パッドの交換に関するガイドラインに従ってください。

6. プロセッサー・ボードに取り付けられた VR コールド・プレートのギャップ・パッドを確認し、破損しているか取り外されている場合は、新しいものと交換します。
   図 7. VR コールド・プレート・ギャップ・パッドの位置



必ず、ギャップ・パッドの交換に関するガイドラインに従ってください。

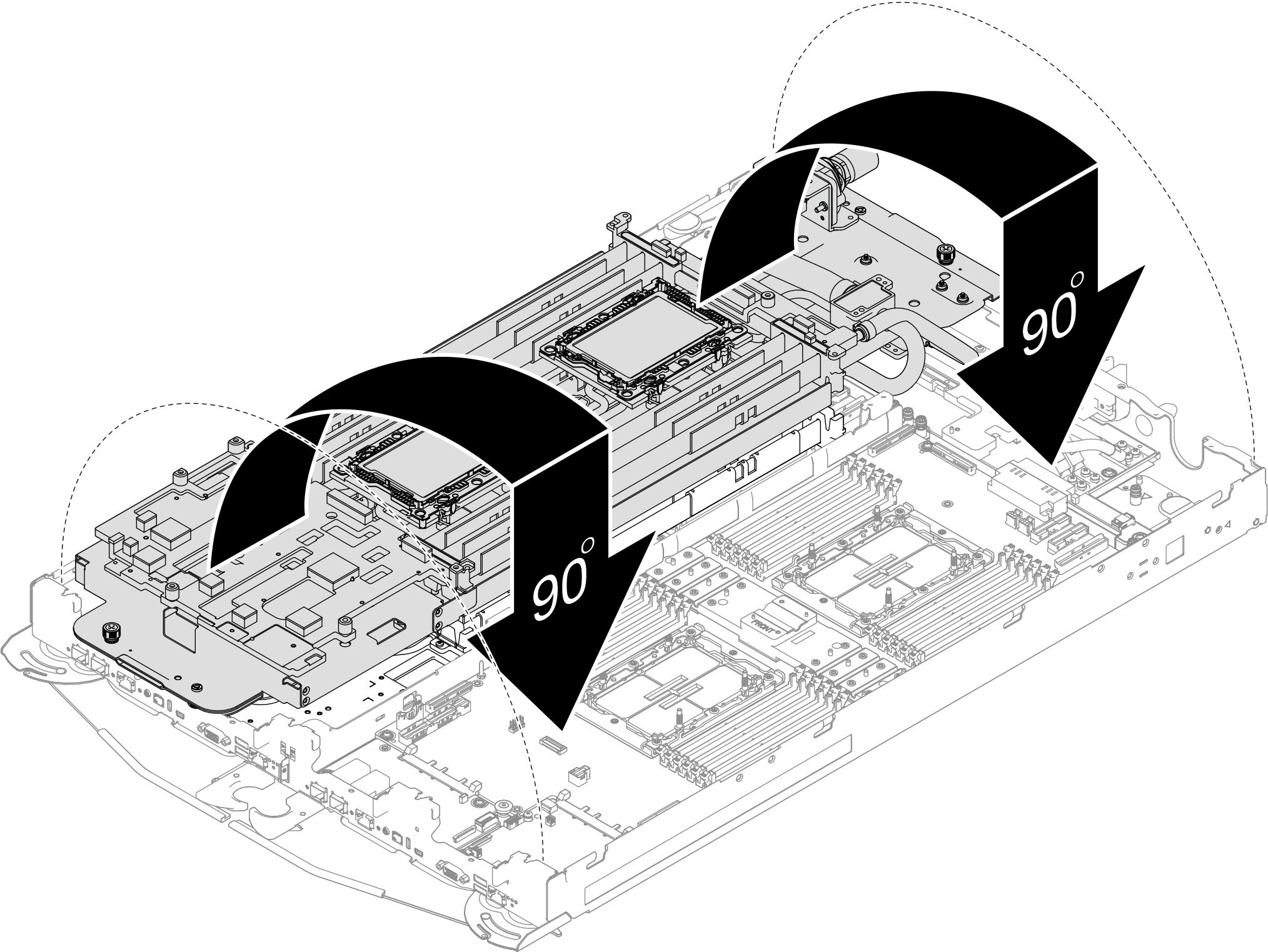

7. ウォーター・ループの上側をゆっくり回転し、ノードの背面近くの 2 つのガイド・ピンにウォーター・ループを配置します。次に、ウォーター・ループをゆっくり下に置き、システム・ボードにしっかりと固定されていることを確認します。
   図 8. ウォーター・ループの取り付け


8. 該当する場合は、配送用ブラケットの穴を通してミキシング・チャンバーをトレイに固定するねじを 1 本取り付けます。
   注

   参考までに、ねじを完全に締める/取り外すために必要なトルクは 5.0+/- 0.5 lbf-in、0.55+/- 0.05 N-M です。

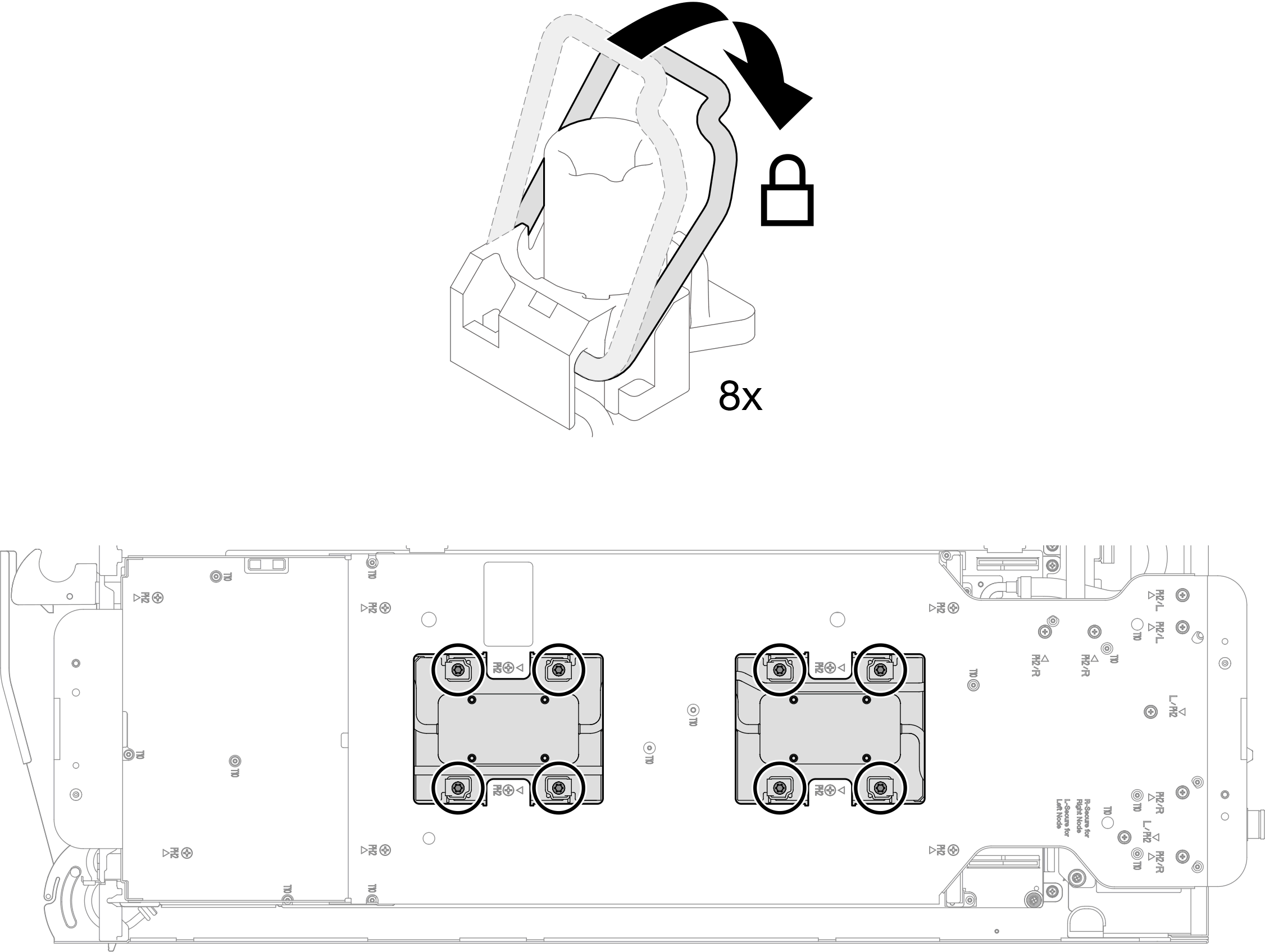

9. 反傾斜ワイヤー・ベイル (ノードあたり 8 個の反傾斜ワイヤー・ベイル) をロック位置まで外側に回転します。
   図 9. 反傾斜ワイヤー・ベイルのロック解除


10. ウォーター・ループ・キャリアのねじを緩めます (2 つのノードに対して 14 本の プラス #2 ねじ)。
    図 10. ウォーター・ループ・キャリアのねじを緩める

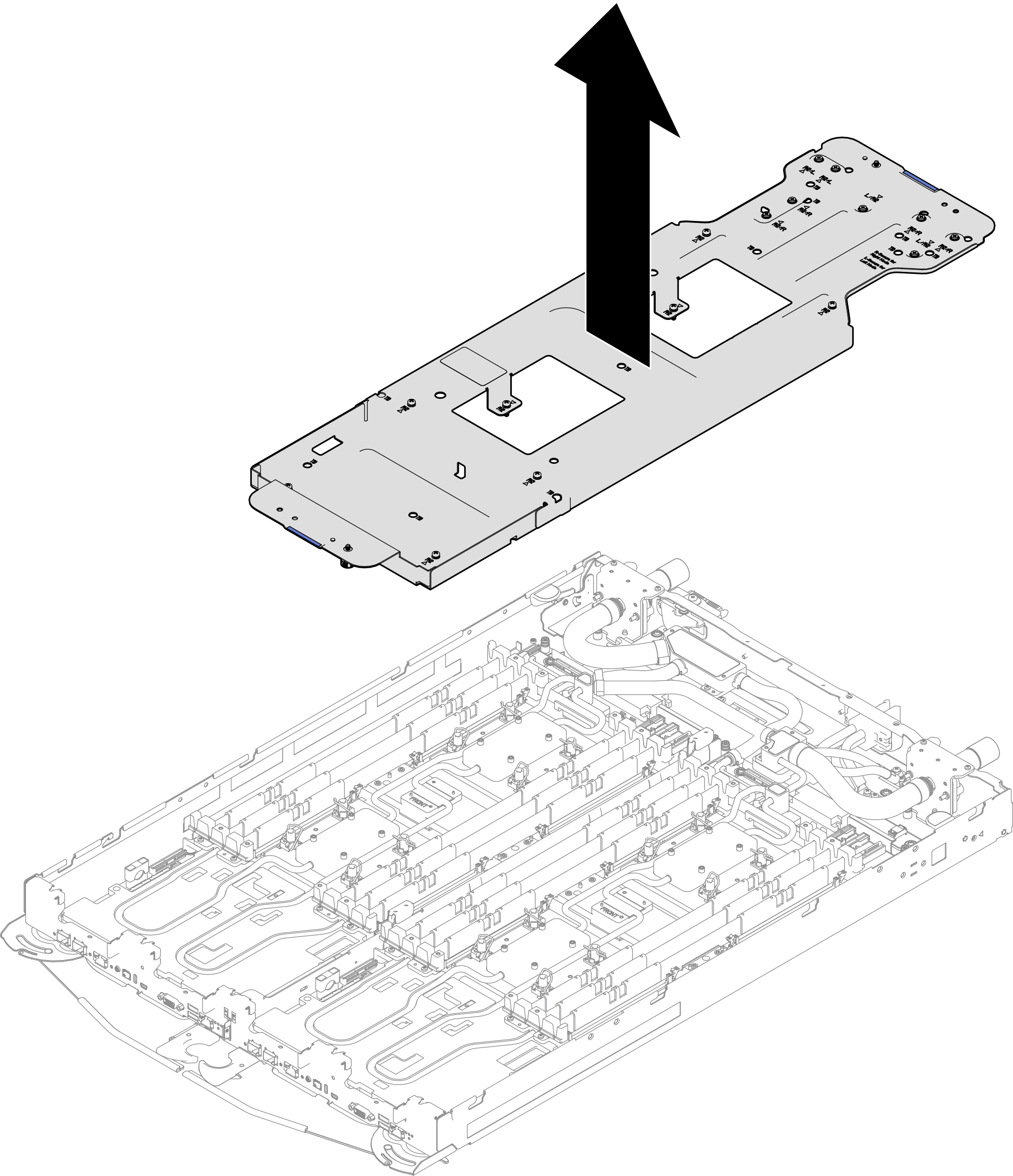

11. ウォーター・ループ・キャリアを慎重に上に持ち上げ、ウォーター・ループから離します。
    図 11. ウォーター・ループ・キャリアの取り外し


12. トルク・ドライバーを適切なトルクに設定し、配送用ブラケットのねじの順序ラベルに従って、すべての Torx T30 拘束ねじ (2 つのノードに対して 8 本の Torx T30 拘束ねじ) を完全に締め付けます。
    注

    • 参考までに、ねじを完全に締める/取り外すために必要なトルクは 8+/- 0.5 lbf-in、0.9+/- 0.05 N-m です。

    • コンポーネントの損傷を避けるために、表示されている順番に従って締めたり緩めたりしてください。

    図 12. 配送用ブラケット・ラベルのねじの締め付け/緩め順序



    図 13. Torx T30 拘束ねじの締め付け


13. トルク・ドライバーを適切なトルクに設定し、ウォーター・ループのねじ (ノードあたり 9 本の Torx T10 ねじ) を取り付けます。
    注

    参考までに、ねじを完全に締める/取り外すために必要なトルクは 5.0+/- 0.5 lbf-in、0.55+/- 0.05 N-M です。

    図 14. ウォーター・ループのねじの取り付け


14. 3 本の Torx T10 ねじを取り付け、適切なトルクに設定されたトルク・ドライバーでミキシング・チャンバーを分電盤コールド・プレートに固定します。
    注

    参考までに、ねじを完全に締める/取り外すために必要なトルクは 5.0+/- 0.5 lbf-in、0.55+/- 0.05 N-M です。

    図 15. ミキシング・チャンバーのねじの取り付け


15. 4本のTorx T10ねじを取り付けて、2本のクイック・コネクトをトレイに固定します。
    1. Torx T10 ねじを取り付け、クイック・コネクトをトレイに固定します。
    2. Torx T10 ねじを取り付け、クイック・コネクトを分電盤に固定します。
    注

    参考までに、ねじを完全に締める/取り外すために必要なトルクは 5.0+/- 0.5 lbf-in、0.55+/- 0.05 N-M です。

    図 16. クイック・コネクトのねじの取り付け


16. VR カバーをウォーター・ループに取り付けます。
    図 17. VR カバーの取り付け


17. E3.S ミドル・コールド・プレートの上面にあるギャップ・パッドを確認します。破損しているか取り外されている場合、新しいものと交換します。
    図 18. E3.S ミドル・コールド・プレート上面のギャップ・パッドの位置



必ず、ギャップ・パッドの交換に関するガイドラインに従ってください。

18. E3.S ミドル・コールド・プレート a の底面にある使い捨てギャップ・パッドを新しいものと交換します。
    図 19. E3.S ミドル・コールド・プレートの底面にある使い捨てギャップ・パッドの位置



必ず、ギャップ・パッドの交換に関するガイドラインに従ってください。

19. 4 本の PH1 ねじを取り付け、中央ドライブ・コールド・プレートをウォーター・ループに取り付けます。必ずTOPマークがトレイの背面を向いていることを確認します。
    注

    • 参考までに、ねじを完全に締める/取り外すために必要なトルクは 5.0+/- 0.5 lbf-in、0.55+/- 0.05 N-M です。

    • 必ず、4 つの中央ドライブ・コールド・プレートをすべてウォーター・ループに取り付けてください (ノードごとに 2 つのコールド・プレート)。

    図 20. 中央ドライブ・コールド・プレートの取り付け
