プロセッサーの取り外し

この作業には、組み立てられたプロセッサーを取り外すための指示があります。この作業には、Torx T30 ドライバーが必要です。

このタスクについて

S038

注意

この手順では、目を保護する防具を装着する必要があります。

S040

注意

この手順では、防護手袋を装着する必要があります。

S042

危険

危険

本製品に含まれる水または水溶液による感電のリスクがあります。濡れた手で、または水がこぼれた状態で、通電している機器の上や近くで作業しないでください。

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

• タスクを実行しようとしている対応する DWC トレイの電源をオフにします。

• エンクロージャーからすべての外部ケーブルを切り離します。

• QSFP ケーブルがソリューションに接続されている場合、余分な力をかけてケーブルを取り外します。

• 各プロセッサー・ソケットには必ずカバーが取り付けられている必要があります。プロセッサーの取り外しまたは取り付けを行うときは、空のプロセッサー・ソケットをカバーで保護してください。

• プロセッサー・ソケットまたはプロセッサーの接点に手を触れないでください。プロセッサー・ソケットの接点は非常に壊れやすく、簡単に損傷します。プロセッサー接点の皮膚からの油脂などによる汚れは、接触不良の原因になることがあります。

• プロセッサーおよびウォーター・ループの熱伝導グリースが、何かと接触することのないようにしてください。何らかの面に接触すると、熱伝導グリースが劣化し、効果がなくなるおそれがあります。熱伝導グリースは、プロセッサー・ソケットの電源コネクターなどのコンポーネントを損傷する可能性があります。指示があるまで、冷却プレートからグリースのカバーを取り外さないでください。

• 新しいプロセッサーの取り付けまたは交換前に、システム・ファームウェアを最新レベルに更新します。ファームウェアの更新を参照してください。

• ウォーター・ループの損傷を避けるために、ウォーター・ループの取り外し、取り付け、または折り畳みを行うときは、必ずウォーター・ループ・キャリアを使用してください。

次の図は、システム・ボード上のプロセッサー・ソケットおよびメモリー・モジュール・コネクターの位置を示しています。

図 1. プロセッサー・ソケットおよびメモリー・モジュール・コネクターの位置

動画で見る

• この手順を説明した動画については、YouTube をご覧ください。

手順

1. このタスクの準備をします。
   1. エンクロージャーからトレイを取り外します。エンクロージャーからのトレイの取り外しを参照してください。
   2. トレイ・カバーを取り外します。トレイ・カバーの取り外しを参照してください。
   3. DIMM コームが取り付けられている場合、取り外します。DIMM コームの取り外しを参照してください。
   4. メモリー・モジュールを取り外して、以下のいずれかを実行します。

      • 片面冷却が必要なメモリー・モジュールを取り外します。メモリー・モジュール (片面冷却) の取り外しを参照してください。

      • 両面冷却が必要なメモリー・モジュールを取り外します。メモリー・モジュール (両面冷却) の取り外しを参照してください。

   5. クロス・ブレースを取り外します。クロス・ブレースの取り外しを参照してください。
   6. DIMM 冷却バーが取り付けられている場合、取り外します。DIMM 冷却バーの取り外しを参照してください。
   7. E3.S ドライブ・ケージを取り外します。E3.S 前面ドライブ・ケージ・アセンブリーの取り外しを参照してください。
   8. PCIe アダプター・ライザー・アセンブリーを取り外します。ConnectX-7 NDR 200 アダプター・ライザー・アセンブリーの取り外しまたは ConnectX-7 NDR 400 アダプター・ライザー・アセンブリーの取り外しを参照してください。
   9. 中央 E3.S ドライブ・ケージを取り外します。E3.S 中央ドライブ・ケージ・アセンブリーの取り外しを参照してください。
   10. 側波帯ケーブル・キットを取り外します。システム管理側波帯ケーブル・キットの取り外しを参照してください。
   11. 漏水センサー・モジュールを取り外します。漏水センサーの取り外しを参照してください。
2. 4 本の PH1 ねじを取り外して、ウォーター・ループから中央ドライブ・コールド・プレートを取り外します。
   注

   ノードごとに 2 つの中央ドライブ・コールド・プレートがあります。必ず、プロセッサーを取り外すウォーター・ループの側面から両方のコールド・プレートを取り外してください。

   図 2. 中央ドライブ・コールド・プレートの取り外し

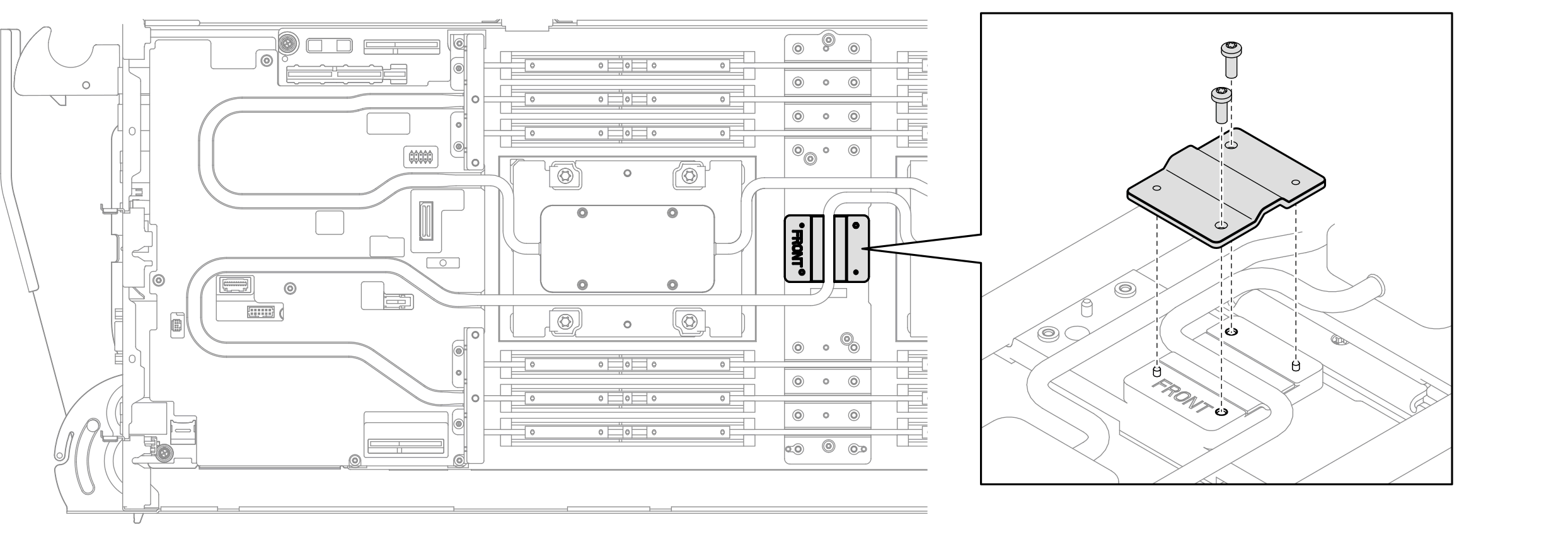

3. ウォーター・ループから VR カバーを取り外します。
   図 3. VR カバーの取り外し

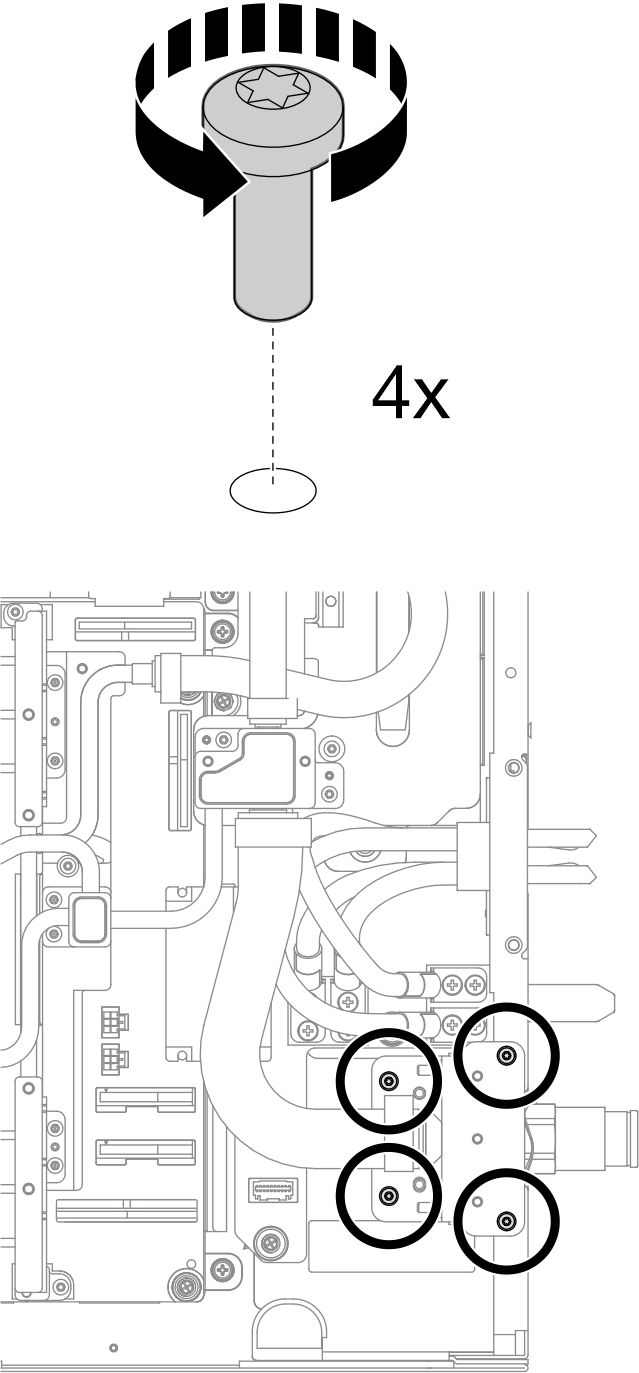

4. 4 本の PH1 ねじを取り外してクイック・コネクトを取り外します。
   図 4. クイック・コネクトのねじの取り外し


5. 4 本の Torx T10 ねじを取り外し、適切なトルクに設定されたトルク・ドライバーで、ミキシング・チャンバーを分電盤コールド・プレートから取り外します。
   注

   参考までに、ねじを完全に締める/取り外すために必要なトルクは 5.0+/- 0.5 lbf-in、0.55+/- 0.05 N-M です。

   図 5. ミキシング・チャンバーのねじの取り付け

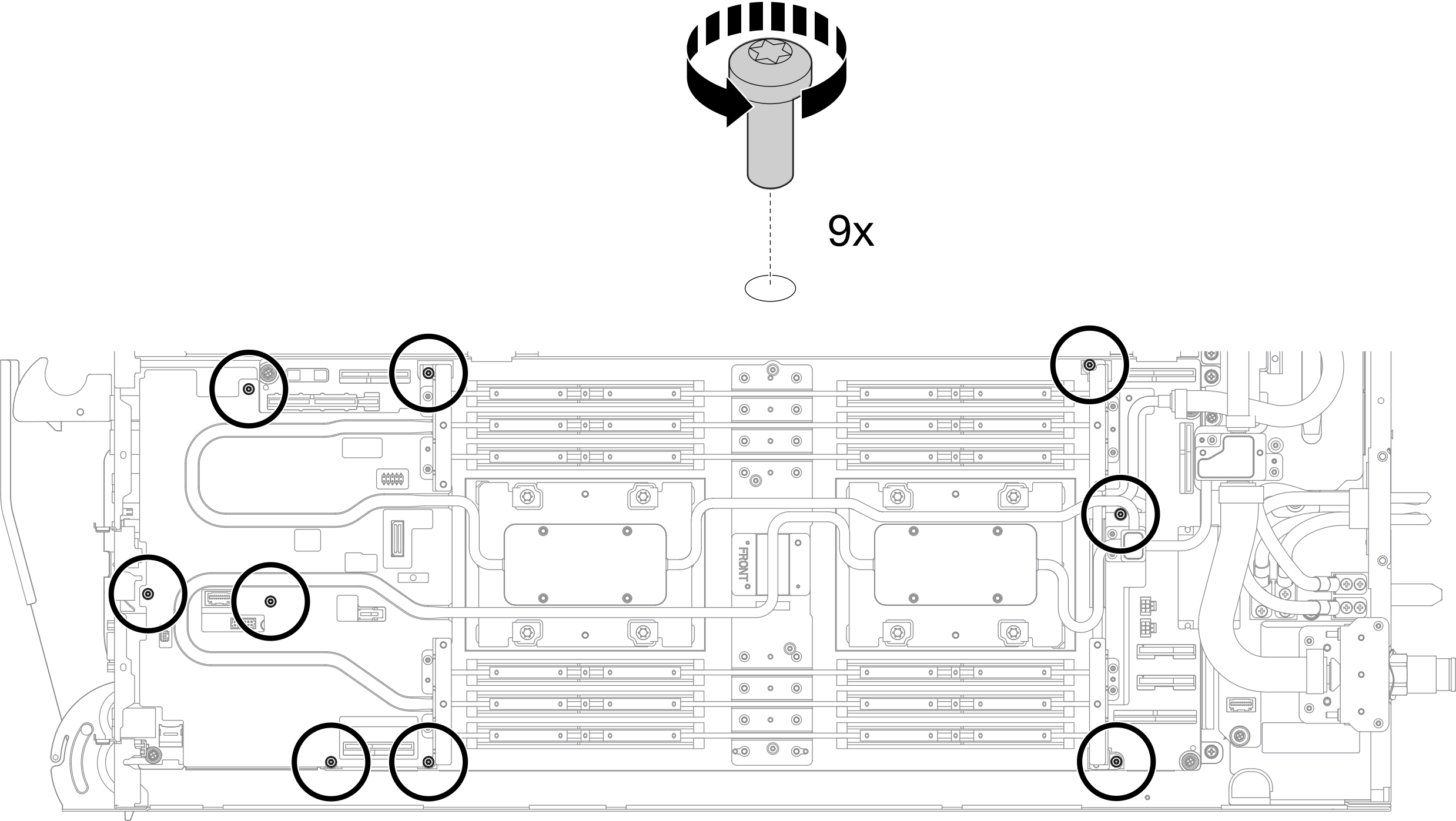

6. トルク・ドライバーを適切なトルクに設定し、ウォーター・ループのねじ (ノードあたり 9 本の Torx T10 ねじ) を取り外します。
   注

   参考までに、ねじを完全に締める/取り外すために必要なトルクは 5.0+/- 0.5 lbf-in、0.55+/- 0.05 N-M です。

   図 6. ウォーター・ループのねじの取り付け


7. プロセッサーを適切に緩めます。

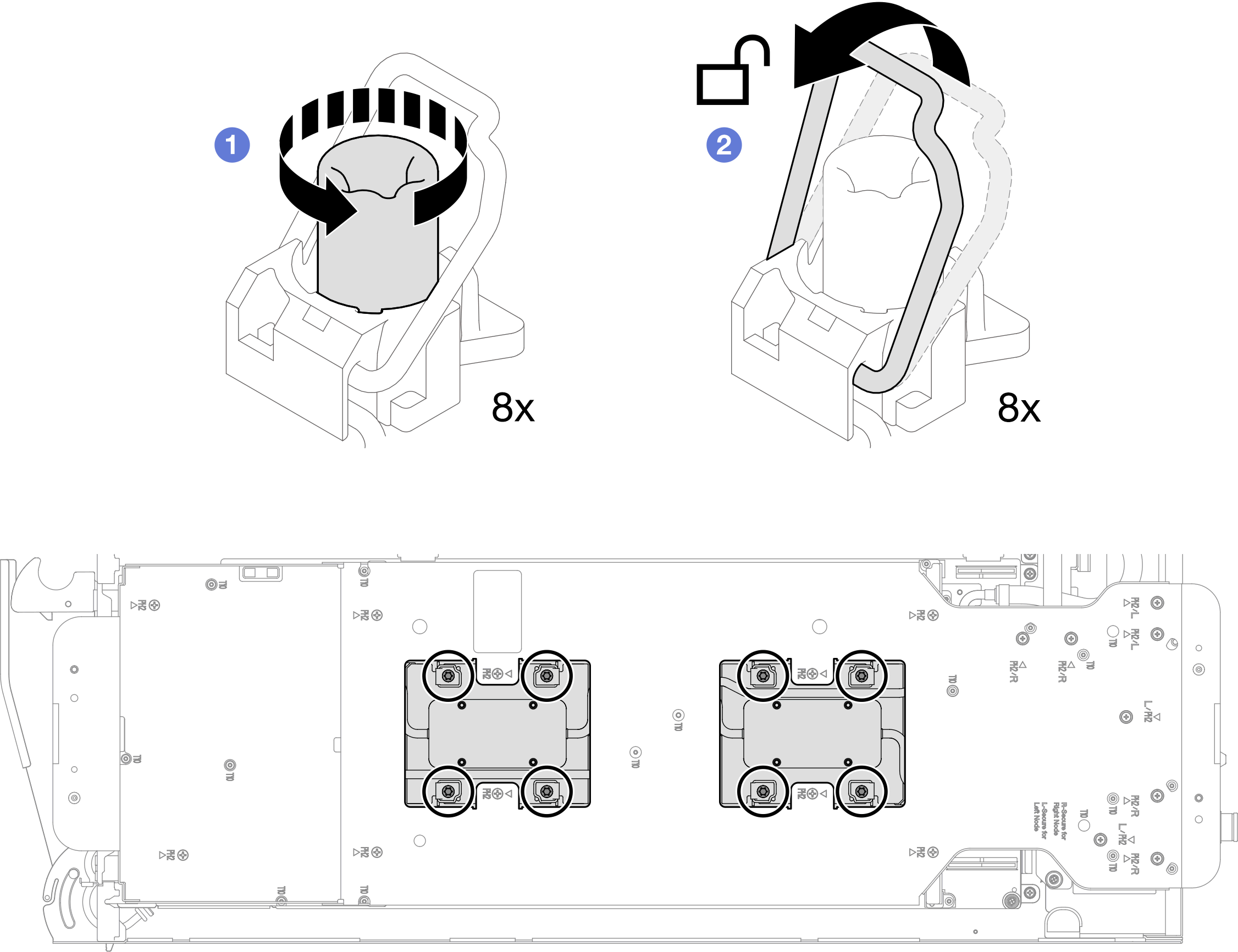

   1. 適切なトルクに設定されたトルク・ドライバーを使用し、配送用ブラケットのねじの順序ラベルに従って、コールド・プレート上のすべての Torx T30 拘束ねじ (ノードあたり 8 本の Torx T30 拘束ねじ) を完全に緩めます。
      注

      • 参考までに、ねじを完全に締める/取り外すために必要なトルクは 8+/- 0.5 lbf-in、0.9+/- 0.05 N-m です。

      • コンポーネントの損傷を避けるために、表示されている順番に従って締めたり緩めたりしてください。

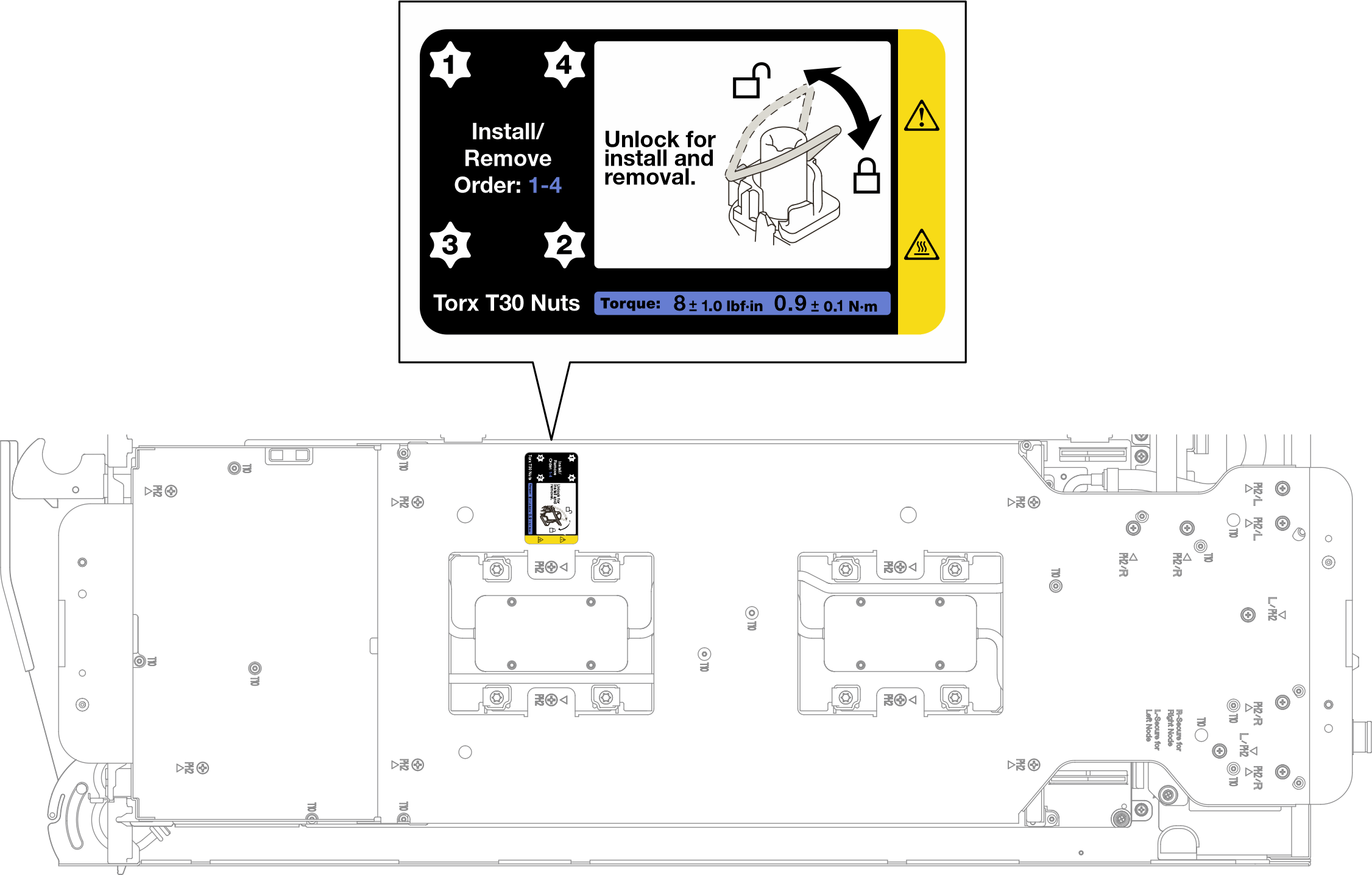

      図 7. 配送用ブラケット・ラベルのねじの締め付け/緩め順序


   2. すべての反傾斜ワイヤー・ベイル (2 つのノードに対して 8 個の反傾斜ワイヤー・ベイル) をロック解除位置まで内側に回転します。
      図 8. Torx T30 拘束ねじを緩める

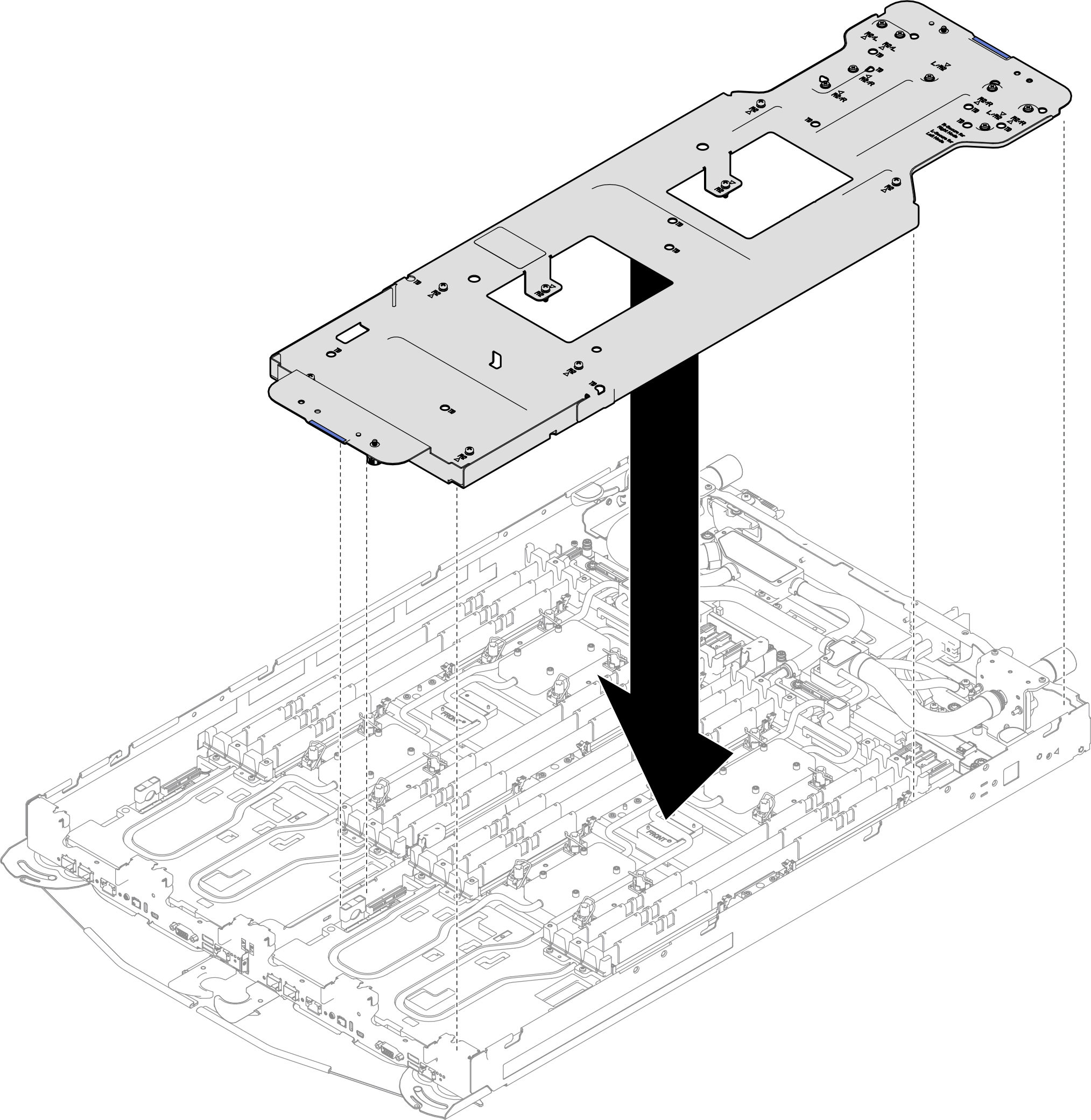

8. ガイド・ピンを使用して、2 個のウォーター・ループ・キャリアの向きを合わせます。次に、2 個のウォーター・ループ・キャリアをゆっくりと下に置き、ウォーター・ループにしっかりと固定されていることを確認します。
   図 9. ウォーター・ループ・キャリアの取り付け

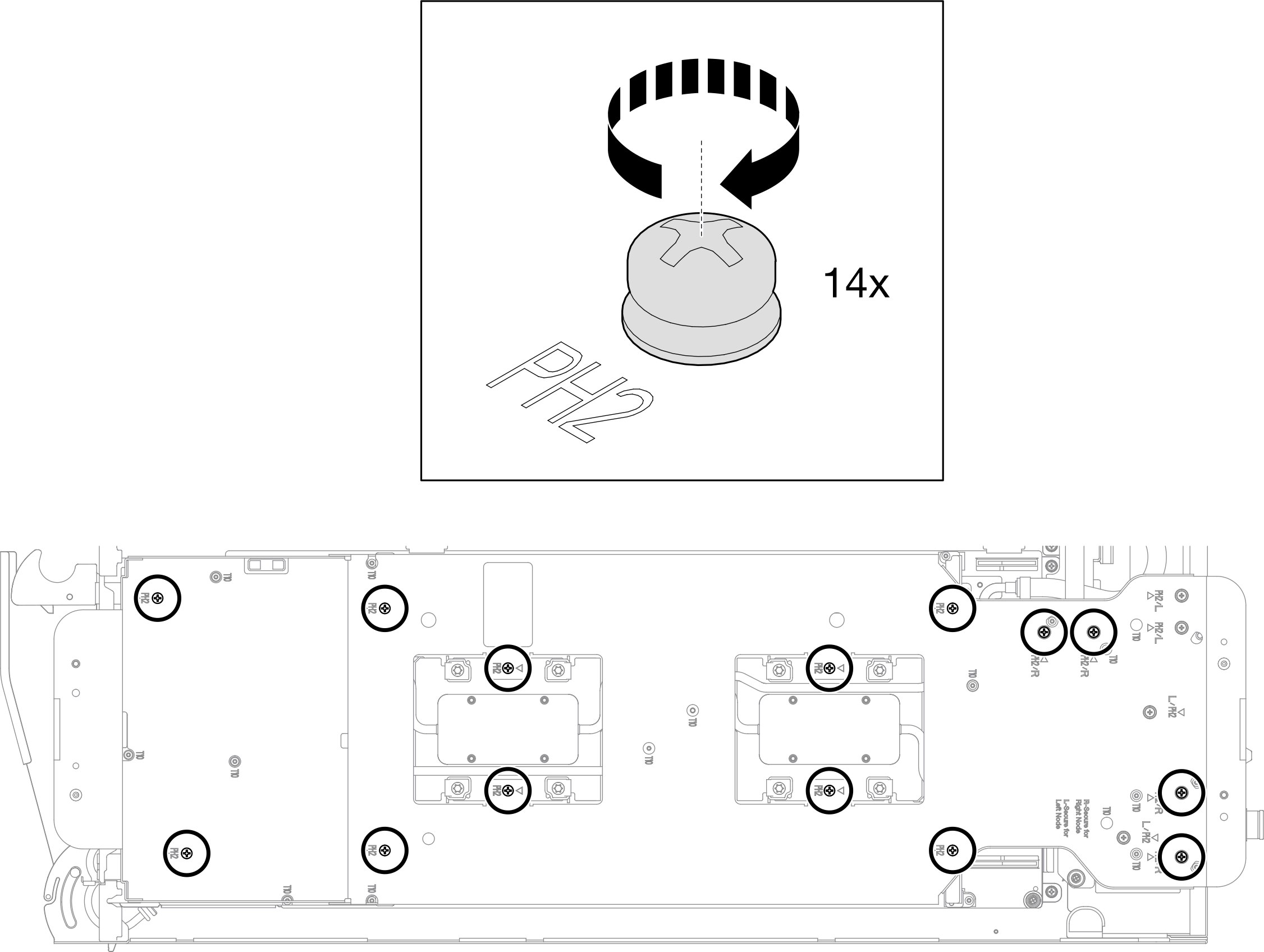

9. ウォーター・ループ・キャリアの ねじを取り付けます (2 つのノードに対して 14 本の プラス #2 ねじ)。
   図 10. ウォーター・ループ・キャリアねじの取り付け

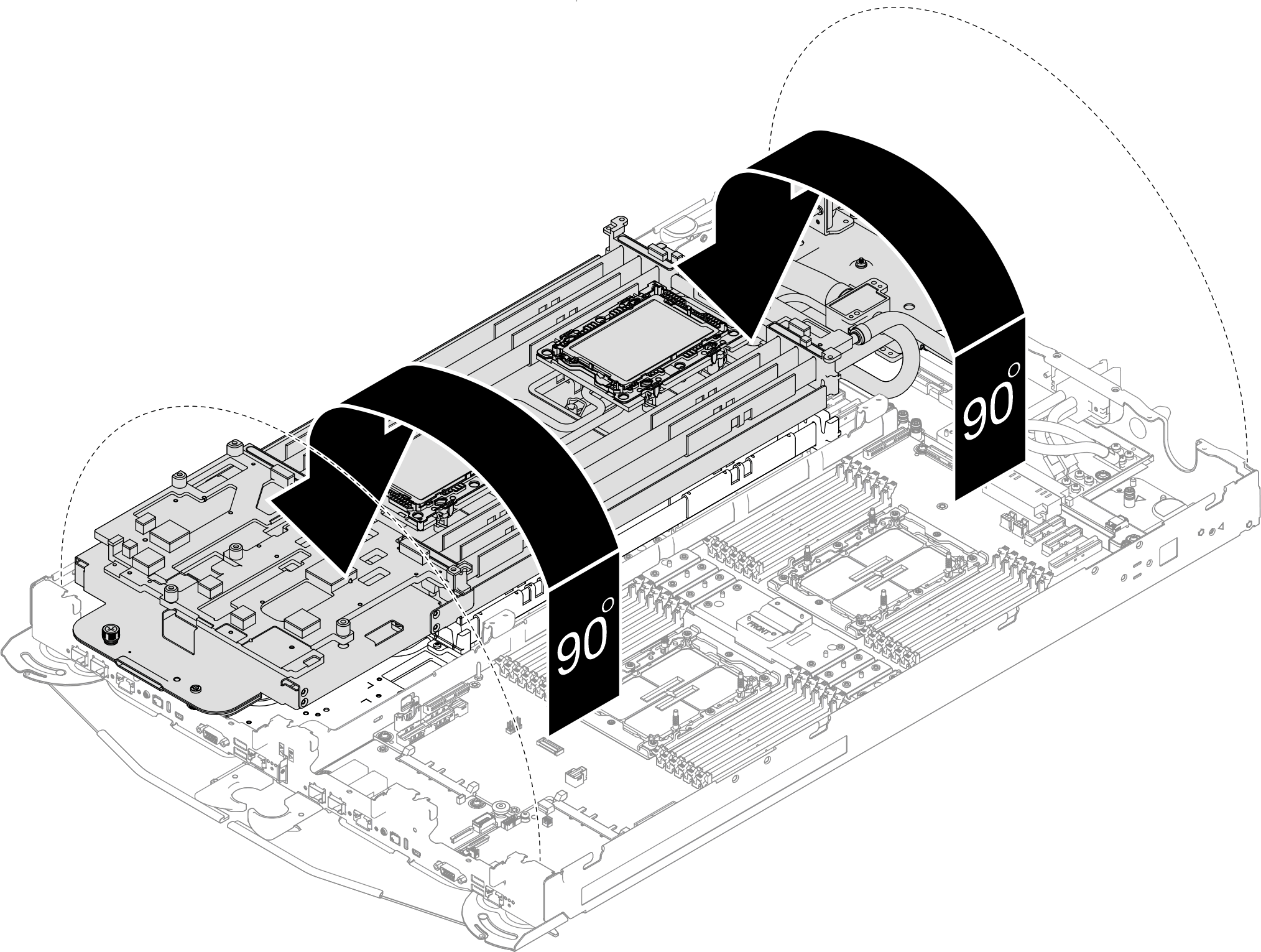

10. 慎重にウォーター・ループを回転させて、一方の半分が他方の半分の上に乗るようにします。
    図 11. ウォーター・ループを広げる


11. 保持器具からプロセッサーを取り外します。
    1. ハンドルを持ち上げて、保持器具からプロセッサーを離します。
    2. プロセッサーの端を持ち、保持器具からプロセッサーをゆっくり持ち上げます。
       注

       プロセッサー接点には触れないでください。

       図 12. プロセッサーの取り外し


12. プロセッサーを下ろさずに、プロセッサーの上部にある熱伝導グリースをアルコール・クリーニング・パッドで拭きます。次に、プロセッサーの接点側を上向きにして、プロセッサーを静電気の保護面に置きます。
13. コールド・プレートの下側からプロセッサー保持器具を取り外します。
    注

    プロセッサー保持器具は廃棄し、新しいものに交換します。
    1. 保持クリップをコールド・プレートからゆっくり解放します。
    2. 保持器具をコールド・プレートから持ち上げます。
    図 13. プロセッサー保持器具の取り外し


14. アルコール・クリーニング・パッドを使用して、コールド・プレートの底に付いた熱伝導グリースをふき取ります。
