Prozessor entfernen

Diese Aufgabe umfasst Anweisungen zum Entfernen einer Prozessor-Baugruppe. Diese Aufgabe erfordert einen T30-Torx-Schraubendreher.

Zu dieser Aufgabe

S038

VORSICHT

Bei diesem Verfahren sollte ein Augenschutz getragen werden.

S040

VORSICHT

Bei diesem Verfahren sollten Schutzhandschuhe getragen werden.

S042

GEFAHR

danger

Gefahr eines Stromschlags durch Wasser oder eine Wasserlösung, die in diesem Produkt enthalten ist. Vermeiden Sie Arbeiten an oder in der Nähe von unter Spannung stehenden Geräten mit nassen Händen oder bei verschüttetem Wasser.

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

• Schalten Sie den entsprechenden DWC Einbaurahmen aus, auf dem Sie die Aufgabe ausführen werden.

• Ziehen Sie alle externen Kabel vom Gehäuse ab.

• Ziehen Sie die QSFP-Kabel von der Lösung ab. Dies erfordert zusätzliche Kraft.

• Jeder Prozessorsockel muss stets eine Abdeckung enthalten. Schützen Sie leere Prozessorsockel mit einer Abdeckung, wenn Sie einen Prozessor entfernen oder installieren.

• Berühren Sie nicht den Prozessor oder die Prozessorkontakte. Die Kontakte am Prozessorsockel können leicht brechen und beschädigt werden. Verunreinigungen auf den Prozessorkontakten, wie z. B. Hautabsonderungen, können Verbindungsfehler verursachen.

• Achten Sie darauf, dass die Wärmeleitpaste auf dem Prozessor oder dem Wasserkreislauf nicht mit anderen Komponenten in Berührung kommt. Durch Berührung einer Oberfläche kann die Wärmeleitpaste beschädigt werden, sodass sie nicht mehr funktioniert. Die Wärmeleitpaste kann Komponenten beschädigen, wie die elektrischen Anschlüsse im Prozessorsockel. Entfernen Sie die Wärmeleitpaste nicht von einer Kühlplatte, es sei denn, Sie werden dazu angewiesen.

• Vor der Installation eines neuen oder dem Austausch eines Prozessors müssen Sie Ihre Systemfirmware auf die neueste Version aktualisieren. Siehe Firmware aktualisieren.

• Um die Beschädigung des Wasserkreislaufs zu vermeiden, verwenden Sie beim Entfernen, Installieren oder Falten des Wasserkreislaufs immer die Wasserkreislaufhalterung.

Die folgende Abbildung zeigt die Position der Prozessorsockel und Speichermodulanschlüsse auf der Systemplatine.

Abbildung 1. Position des Prozessorsockels und des Speichermodulanschlusses

Sehen Sie sich das Verfahren an

• Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

1. Bereiten Sie diese Aufgabe vor.
   1. Entfernen Sie den Einbaurahmen aus dem Gehäuse. Siehe Einbaurahmen aus dem Gehäuse entfernen.
   2. Entfernen Sie die Abdeckung des Einbaurahmens. Siehe Abdeckung des Einbaurahmens entfernen.
   3. Wenn ein DIMM-Kamm installiert ist, entfernen Sie ihn. Siehe DIMM-Kamm entfernen.
   4. Entfernen Sie das Speichermodul und führen Sie einen der folgenden Schritte aus.

      • Entfernen Sie Speichermodule, die eine einseitige Kühlung erfordern. Informationen dazu finden Sie im Abschnitt Speichermodul entfernen (einseitige Kühlung).

      • Entfernen Sie Speichermodule, die eine beidseitige Kühlung erfordern. Siehe Speichermodul entfernen (beidseitige Kühlung).

   5. Entfernen Sie die Querstreben. Siehe Querstreben entfernen.
   6. Wenn DIMM-Kühlleisten installiert sind, entfernen Sie diese. Siehe DIMM-Kühlleiste entfernen.
   7. Entfernen Sie die vordere E3.S-Laufwerkhalterung. Siehe Vordere E3.S-Laufwerkhalterungsbaugruppe entfernen.
   8. Entfernen Sie die PCIe-Adapterkartenbaugruppe. Siehe ConnectX-7 NDR 200-Adapterkartenbaugruppe entfernen oder ConnectX-7 NDR 400-Adapterkartenbaugruppe entfernen.
   9. Entfernen Sie die mittlere E3.S-Laufwerkhalterung. Siehe Mittlere E3.S-Laufwerkhalterungsbaugruppe entfernen.
   10. Entfernen Sie den Seitenbandkabelsatz. Siehe Seitenbandkabelsatz für das Systemmanagement entfernen.
   11. Entfernen Sie das Flüssigkeitserkennungssensormodul. Siehe Flüssigkeitserkennungssensor entfernen.
2. Entfernen Sie die vier PH 1-Schrauben, um die mittleren Kühlplatten des Laufwerks vom Wasserkreislauf zu entfernen.
   Anmerkung

   Es gibt zwei Kühlplatten für das mittlere Laufwerk pro Knoten. Achten Sie darauf, beide Kühlplatten von der Seite des Wasserkreislaufs zu entfernen, an der der Prozessor entfernt werden soll.

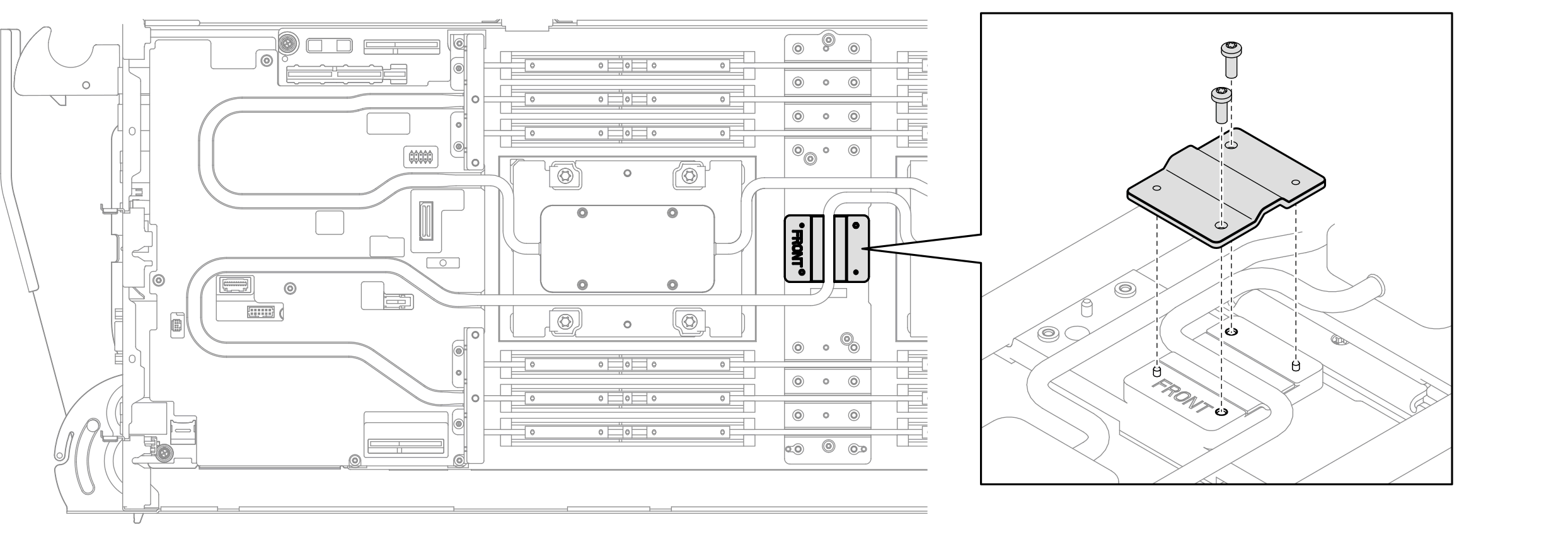

   Abbildung 2. Entfernen der Kühlplatte für das mittlere Laufwerk


3. Entfernen Sie die VR-Abdeckung vom Wasserkreislauf.
   Abbildung 3. Entfernen der VR-Abdeckung


4. Entfernen Sie die vier PH 1-Schrauben, um den Schnellanschluss zu entfernen.

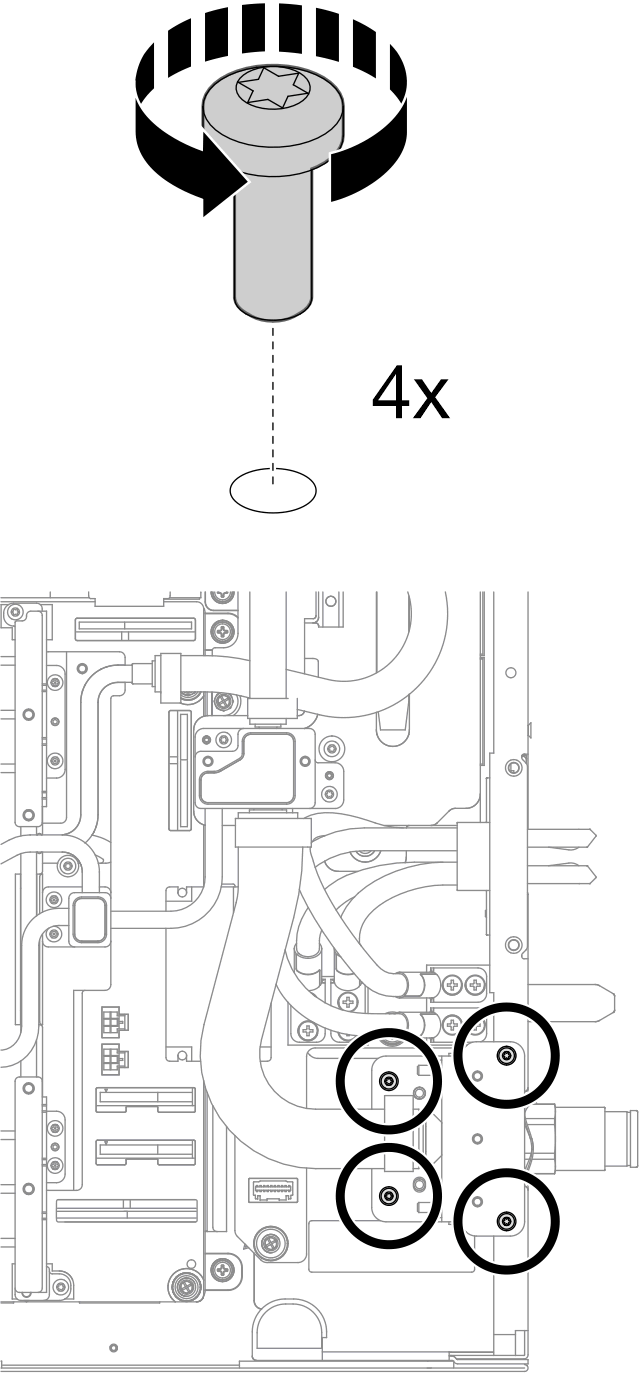

   Abbildung 4. Entfernen der Schnellanschlussschrauben


5. Entfernen Sie die vier Torx-T10-Schrauben, um die Mischkammern von der Kühlplatte der Stromversorgungsplatine zu entfernen. Verwenden Sie dazu einen Drehmomentschraubendreher, der auf das richtige Drehmoment eingestellt ist.
   Anmerkung

   Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,55 +/- 0,05 N-M bzw. 5,0 +/- 0,5 lbf-in.

   Abbildung 5. Einsetzen der Mischkammerschrauben


6. Entfernen Sie die Schrauben des Wasserkreislaufs (9 x T10-Torx-Schrauben pro Knoten) mit einem Drehmomentschraubendreher und dem richtigen Drehmoment.
   Anmerkung

   Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,55 +/- 0,05 N-M bzw. 5,0 +/- 0,5 lbf-in.

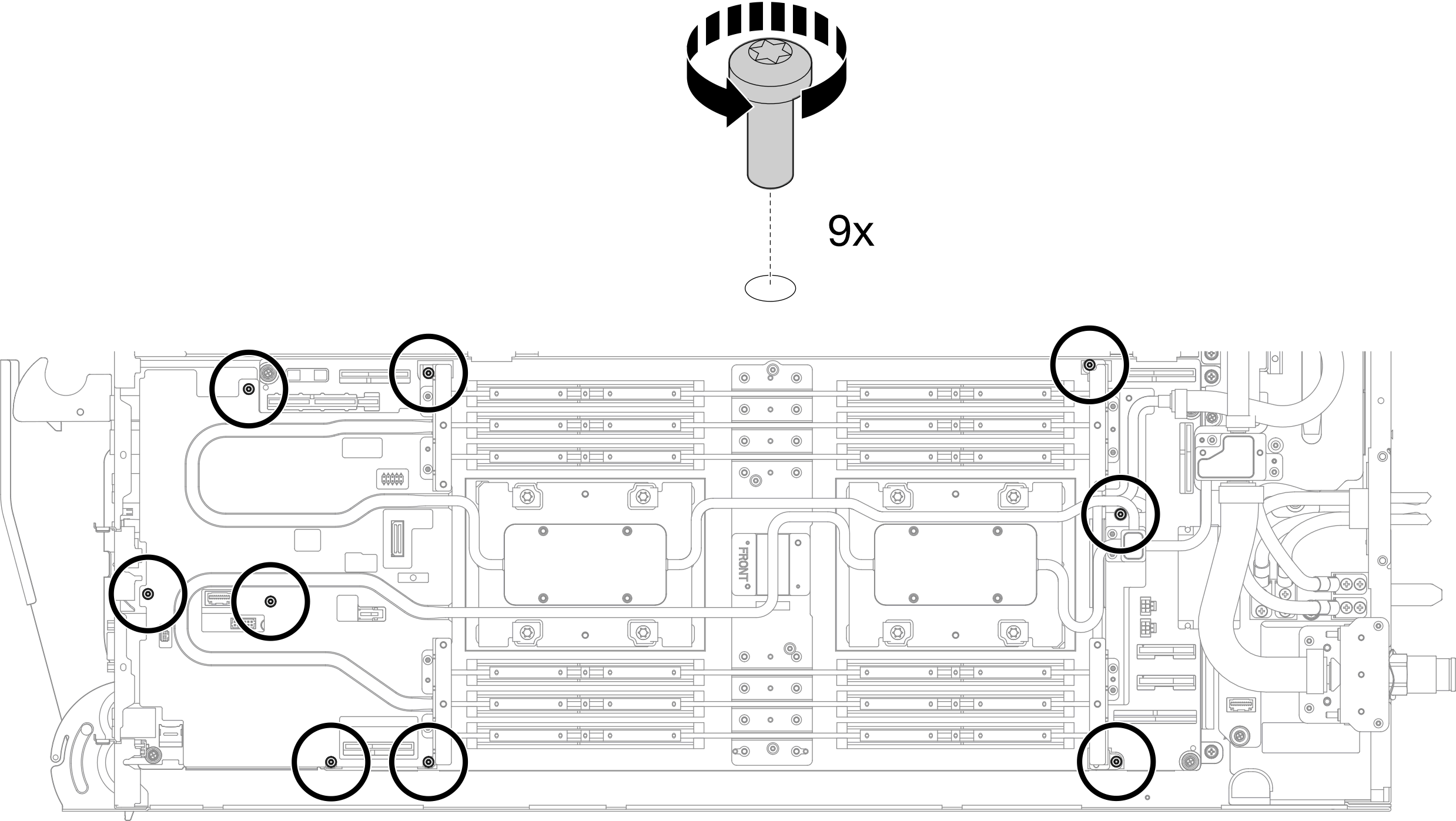

   Abbildung 6. Anbringen der Schrauben des Wasserkreislaufs


7. Lösen Sie die Prozessoren ordnungsgemäß.
   1. Lösen Sie alle unverlierbaren T30-Torx-Schrauben auf den Kühlplatten (8 x unverlierbare T30-Torx-Schrauben pro Knoten) vollständig und halten Sie sich dabei an die Schraubenreihenfolge auf der Transporthalterung. Verwenden Sie dazu einen Drehmomentschraubendreher, der auf das richtige Drehmoment eingestellt ist.
      Anmerkung

      • Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,9 +/- 0,05 N-m bzw. 8 +/- 0,5 lbf-in.

      • Um Beschädigungen an den Komponenten zu verhindern, stellen Sie sicher, dass Sie die angegebene Reihenfolge zum Anziehen/Lösen einhalten.

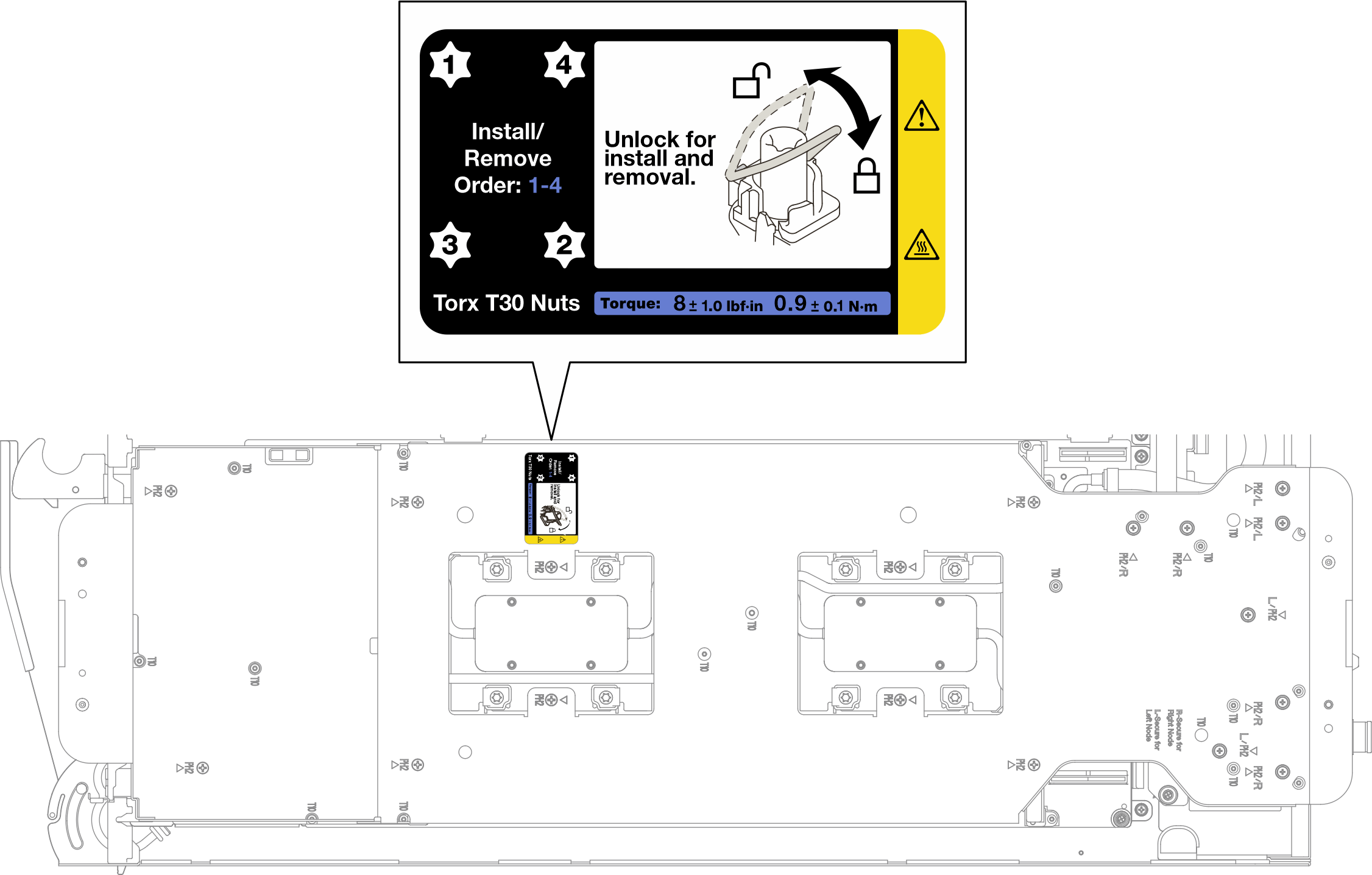

      Abbildung 7. Reihenfolge des Anziehens/Lösens der Schrauben auf dem Etikett der Transporthalterung


   2. Drehen Sie alle Kippschutzbügel (8 x Kippschutzbügel für zwei Knoten) nach innen in die entsperrte Position.

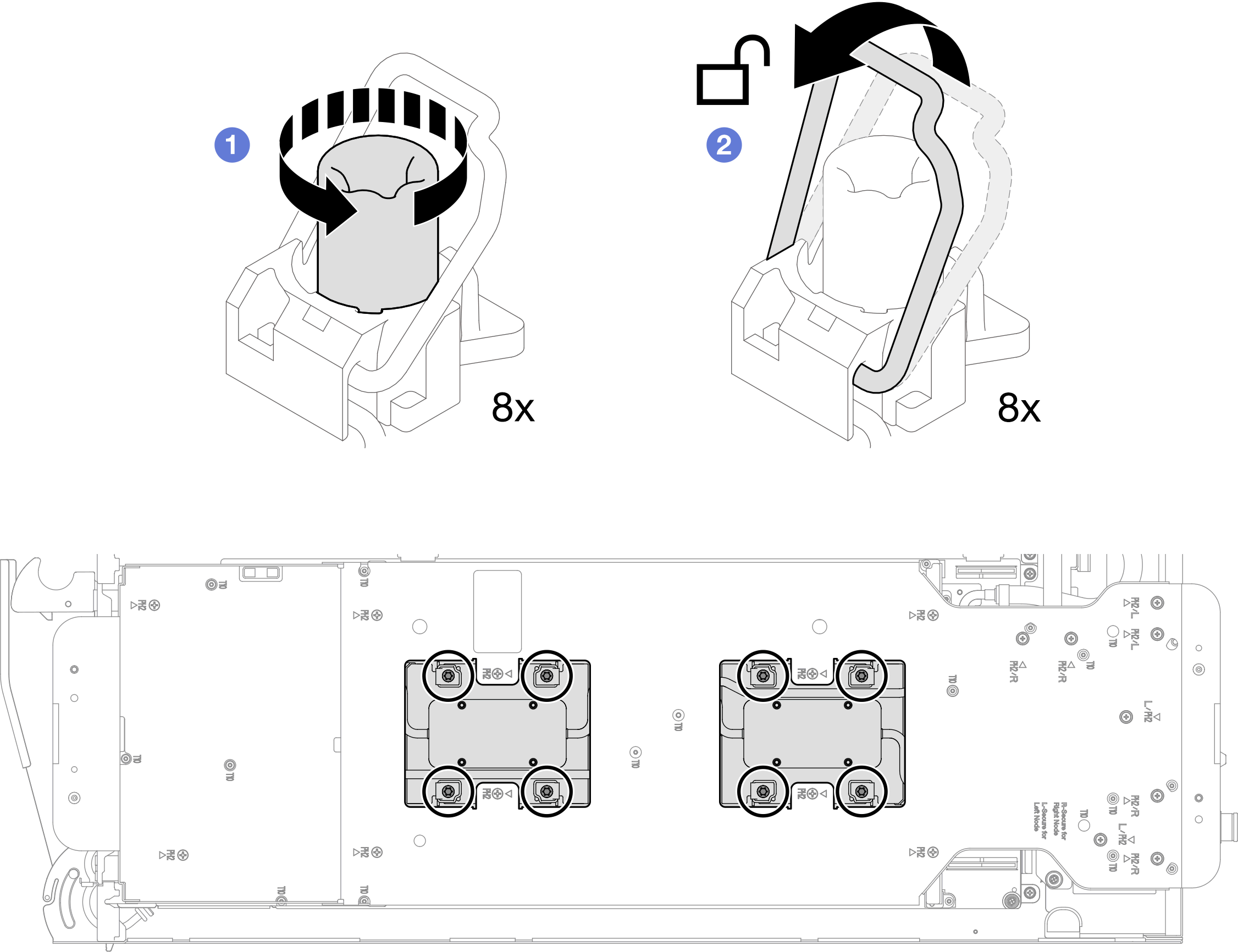

      Abbildung 8. Lösen der unverlierbaren T30-Torx-Schrauben


8. Richten Sie zwei Wasserkreislaufhalterungen mit den Führungsstiften aus. Senken Sie dann die zwei Wasserkreislaufhalterungen vorsichtig ab und stellen Sie sicher, dass sie richtig auf dem Wasserkreislauf eingesetzt sind.

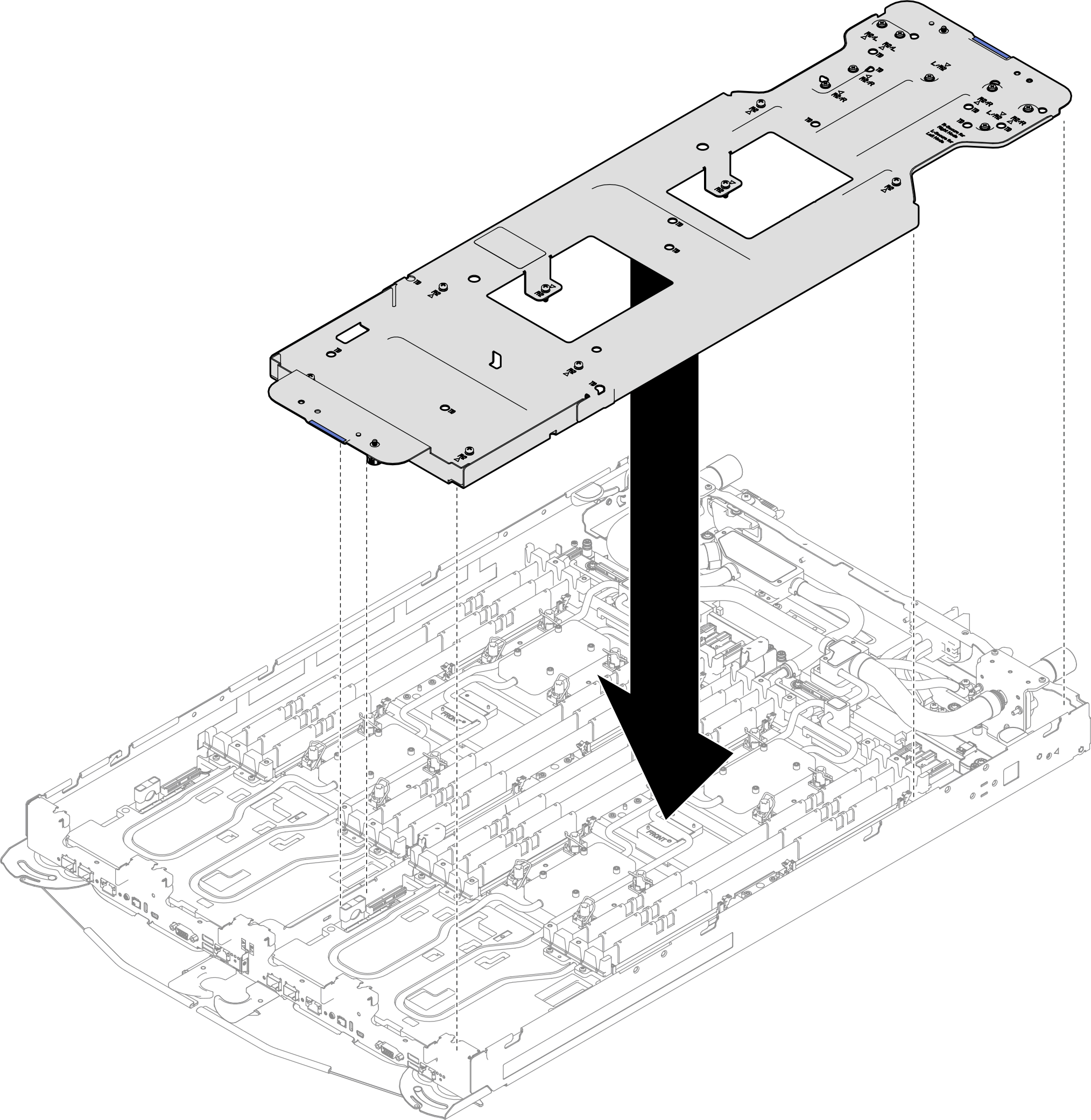

   Abbildung 9. Installieren der Wasserkreislaufhalterung


9. Bringen Sie die Schrauben der Wasserkreislaufhalterung an (14 PH2-Kreuzschlitzschrauben für zwei Knoten).

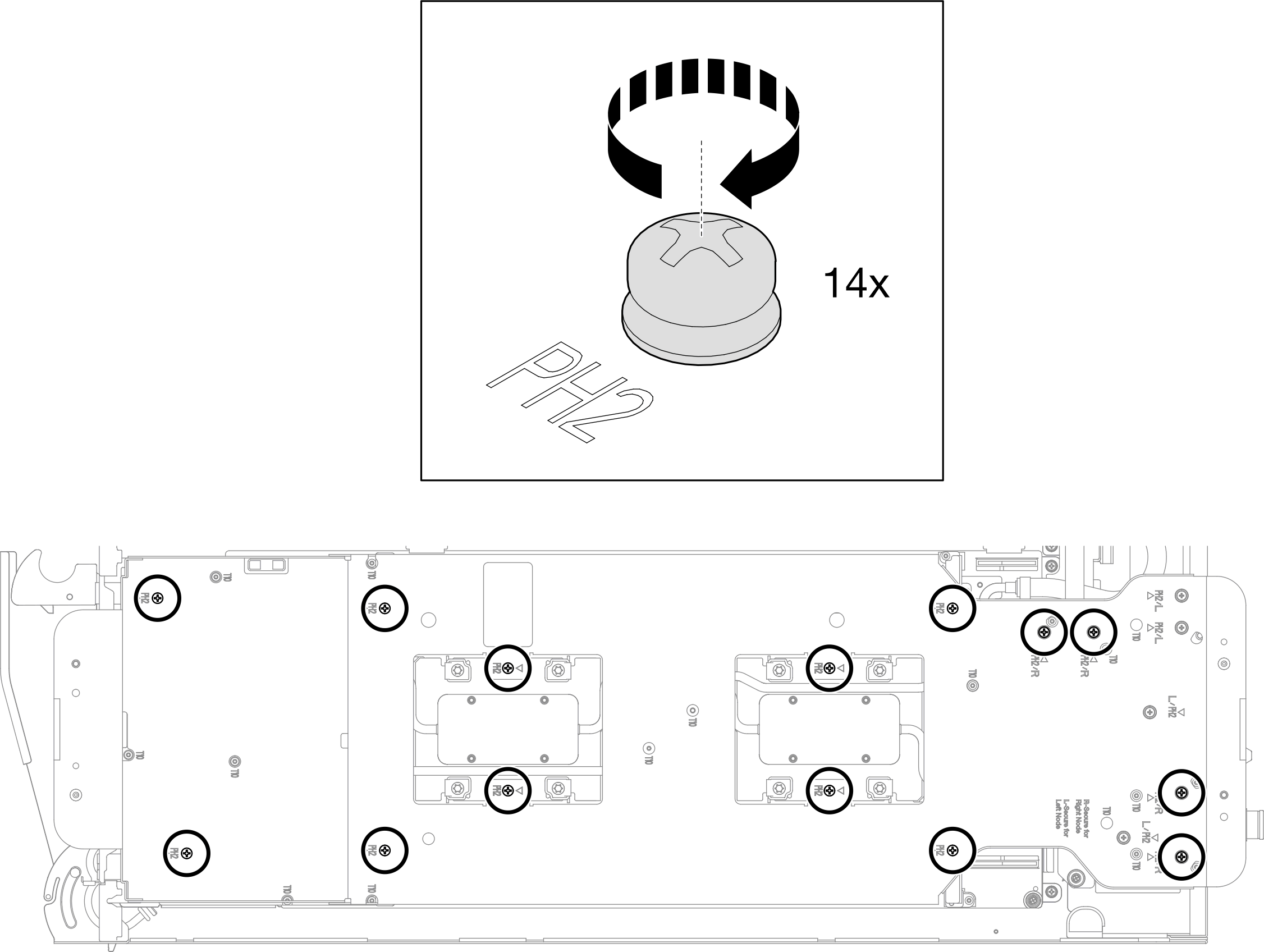

   Abbildung 10. Anbringen der Schrauben der Wasserkreislaufhalterung


10. Drehen Sie den Wasserkreislauf vorsichtig so, dass eine Hälfte auf der anderen Hälfte sitzt.

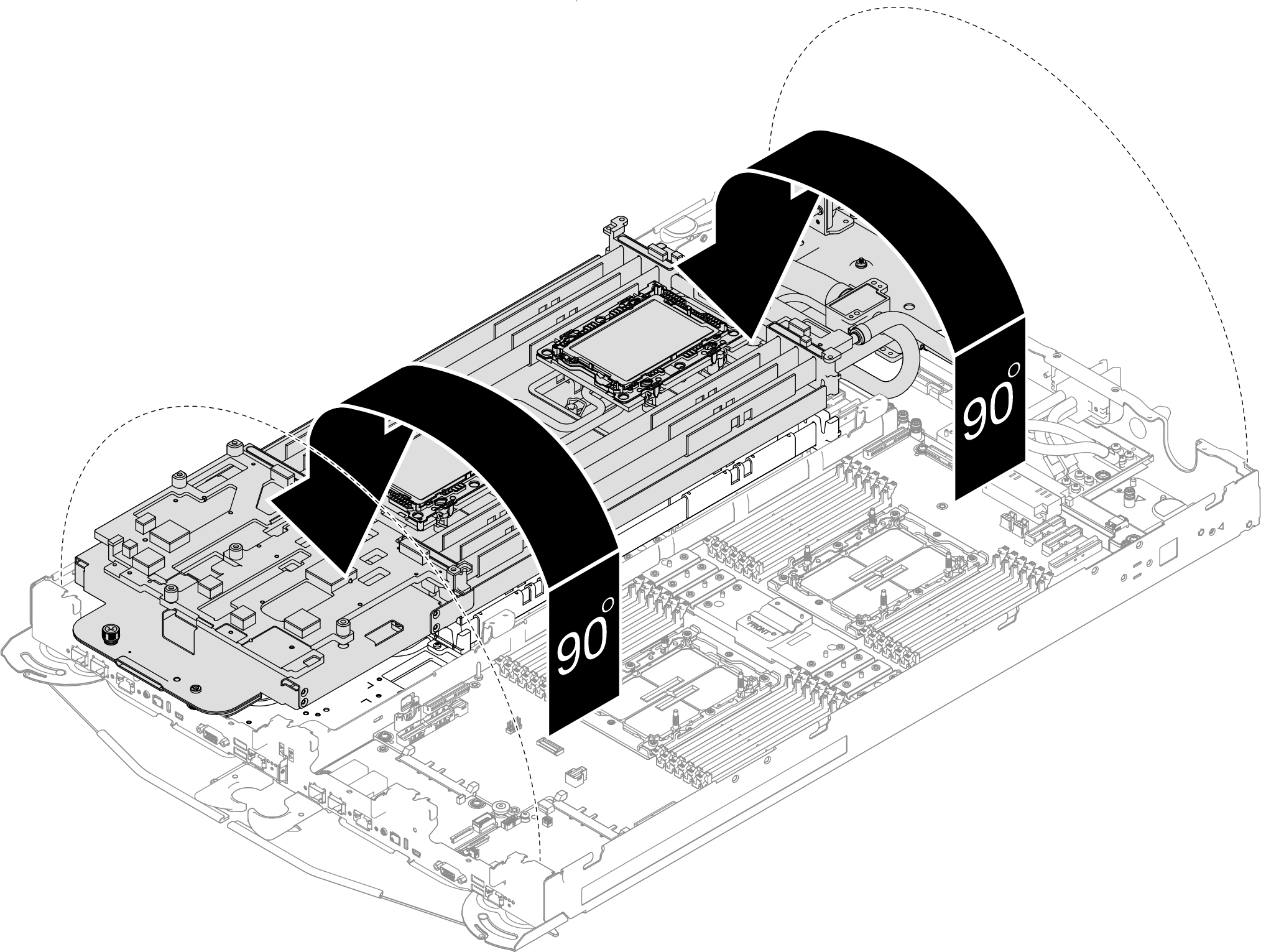

    Abbildung 11. Aufklappen des Wasserkreislaufs


11. Entfernen Sie den Prozessor aus der Halterung.
    1. Heben Sie den Griff an, um den Prozessor aus der Halterung zu entfernen.
    2. Fassen Sie den Prozessor vorsichtig an den Kanten an und heben Sie ihn dann aus der Halterung.
       Anmerkung

       Berühren Sie nicht die Kontakte am Prozessor.

       Abbildung 12. Entfernen eines Prozessors


12. Wischen Sie die Wärmeleitpaste mit einem alkoholhaltigen Reinigungstuch von der Oberseite des Prozessors ab, ohne den Prozessor dabei abzulegen. Legen Sie den Prozessor dann auf einer antistatischen Oberfläche ab, wobei die Seite mit dem Prozessorkontakt nach oben gerichtet sein muss.
13. Entfernen Sie die Prozessorhalterung von der Unterseite der Kühlplatte.
    Anmerkung

    Die Prozessorhalterung wird entsorgt und durch eine neue ersetzt.
    1. Lösen Sie vorsichtig die Halteklammern von der Kühlplatte.
    2. Heben Sie die Halterung von der Kühlplatte.
    Abbildung 13. Entfernen der Prozessorhalterung


14. Wischen Sie mit einem alkoholhaltigen Reinigungstuch die Wärmeleitpaste von der Unterseite der Kühlplatte ab.
