卸下处理器

此任务包含如何卸下已组装的处理器的说明。本任务需要一把内六角 T30 螺丝刀。

关于本任务

S038

警告

此过程应佩戴护目装置。

S040

警告

此过程应佩戴保护手套。

S042

危险

危险

本产品中存在水或水溶液，因此会有触电危险。请避免用湿手或在有溅水的情况下操作或靠近带电设备。

注意

• 请阅读安装准则和安全检查核对表以确保操作安全。

• 关闭要执行任务的相应 DWC 托盘。

• 从机柜上拔下所有外部线缆。

• 如果 QSFP 线缆已连接至解决方案，请用力将这些线缆拔下。

• 每个处理器插槽必须始终装有外盖。卸下或安装处理器时，请用外盖保护好空的处理器插槽。

• 请勿接触处理器插槽或处理器触点。处理器插槽触点非常脆弱，容易损坏。处理器触点上的杂质（如皮肤上的油脂）可导致连接失败。

• 请勿使处理器或水循环模块上的导热油脂接触任何物体。与任何表面接触都有可能损坏导热油脂，致其失效。导热油脂可能会损坏处理器插槽中的电气接口等组件。指示您卸下冷却板油脂外盖前请勿卸下该外盖。

• 安装新处理器或更换处理器前，请将系统固件更新到最新级别。请参阅更新固件。

• 为避免损坏水循环模块，卸下、安装或折叠水循环模块时请始终使用水循环模块载板。

下图显示了主板上的处理器插槽和内存条接口的位置。

图 1. 处理器插槽和内存条接口位置

观看操作过程

• 关于此过程的视频请见 YouTube。

过程

1. 为本任务做好准备。
   1. 从机柜上卸下托盘。请参阅从机柜上卸下托盘。
   2. 卸下托盘外盖。请参阅卸下托盘外盖。
   3. 如果安装了 DIMM 梳，请将其卸下。请参阅卸下 DIMM 梳。
   4. 卸下内存条，请执行以下操作之一。

      • 卸下需要单侧散热的内存条。请参阅卸下内存条（单侧散热）。

      • 卸下需要双侧散热的内存条。请参阅卸下内存条（双侧散热）。

   5. 卸下横梁。请参阅卸下横梁。
   6. 如果安装了 DIMM 散热条，请将其卸下。请参阅卸下 DIMM 散热条。
   7. 卸下正面 E3.S 硬盘仓，请参阅卸下 E3.S 正面硬盘仓组合件。
   8. 卸下 PCIe 适配器转接卡组合件。请参阅卸下 ConnectX-7 NDR 200 适配器转接卡组合件或卸下 ConnectX-7 NDR 400 适配器转接卡组合件。
   9. 卸下中间 E3.S 硬盘仓，请参阅卸下 E3.S 中间硬盘仓组合件。
   10. 卸下边带线缆套件。请参阅卸下系统管理边带线缆套件。
   11. 卸下漏液传感器模块。请参阅卸下漏液传感器。
2. 卸下四颗 PH1 螺钉，从水循环模块上卸下中间硬盘冷却板。
   注

   每个节点有两个中间硬盘冷却板，请确保从要卸下处理器的水循环模块一侧卸下两个冷却板。

   图 2. 卸下中间硬盘冷却板

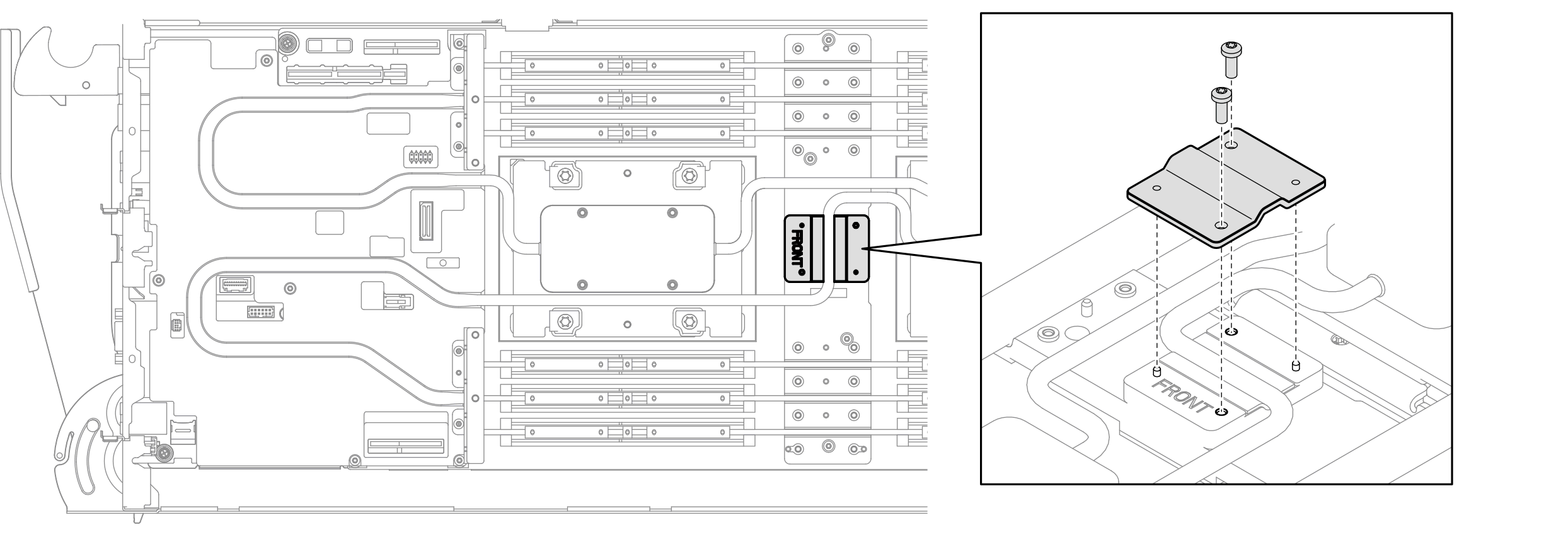

3. 从水循环模块上卸下 VR 外盖。
   图 3. 卸下 VR 外盖


4. 卸下四颗 PH1 螺钉以卸下快接件。
   图 4. 卸下快接件螺钉

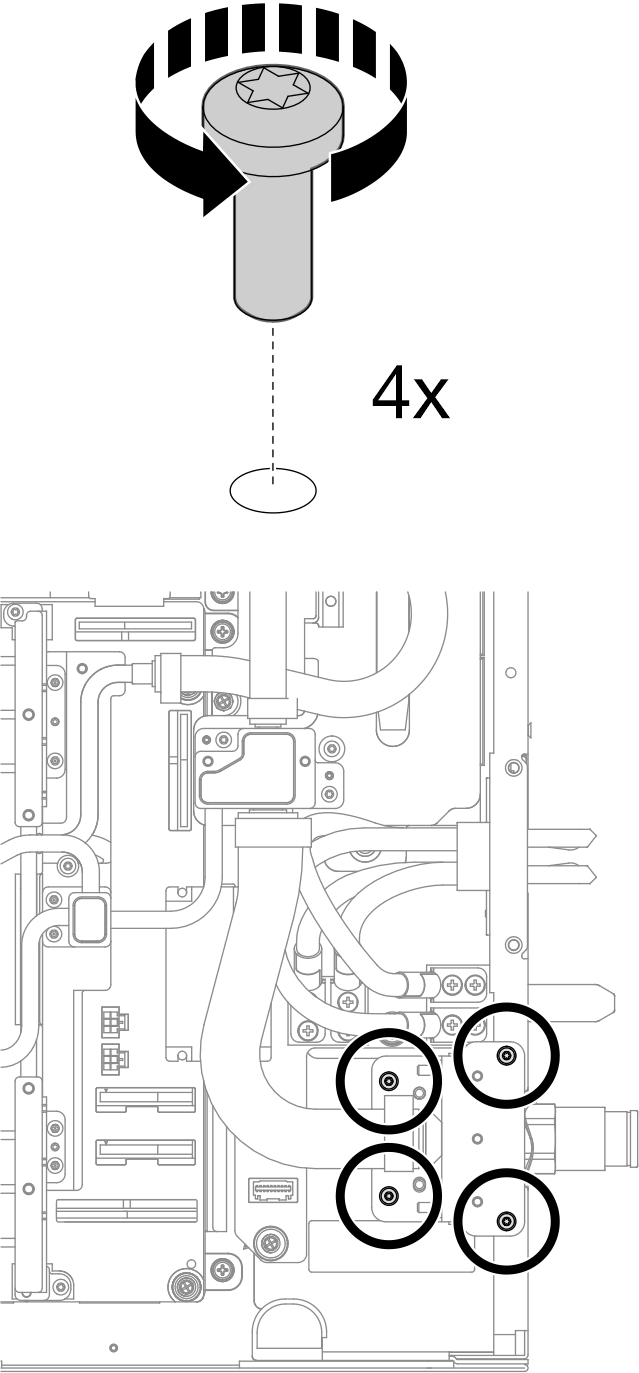

5. 使用设置到适当扭矩的扭矩螺丝刀卸下四颗内六角 T10 螺钉，将混合室从配电板冷却板上卸下。
   注

   （供参考）将螺钉完全拧紧或卸下所需的扭矩为 5.0+/- 0.5 磅·英寸，即 0.55+/- 0.05 牛·米。

   图 5. 安装混合室螺钉

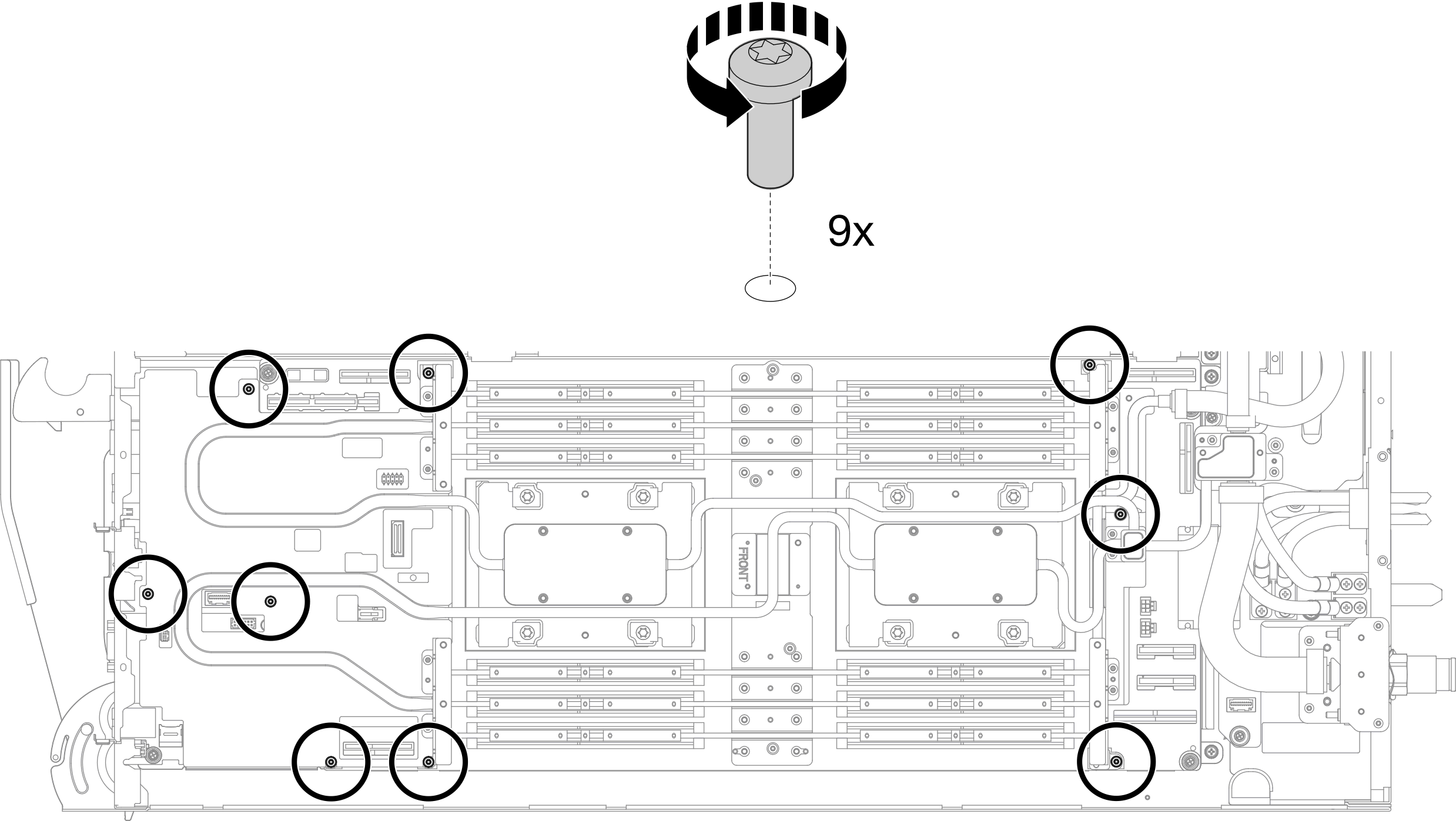

6. 使用设置到适当扭矩的扭矩螺丝刀，卸下水循环模块螺钉（每节点 9 颗内六角 T10 螺钉）。
   注

   （供参考）将螺钉完全拧紧或卸下所需的扭矩为 5.0+/- 0.5 磅·英寸，即 0.55+/- 0.05 牛·米。

   图 6. 安装水循环模块螺钉


7. 正确松开处理器。
   1. 使用设置到适当扭矩的扭矩螺丝刀，按照装运支架上的螺钉顺序标签，完全拧松冷却板上的所有内六角 T30 松不脱螺钉（每节点 8 颗内六角 T30 松不脱螺钉）。
      注

      • （供参考）将螺钉完全拧紧或卸下所需的扭矩为 8+/- 0.5 磅·英寸，即 0.9+/- 0.05 牛·米。

      • 为防止损坏组件，请务必遵循指示的拧紧/拧松顺序。

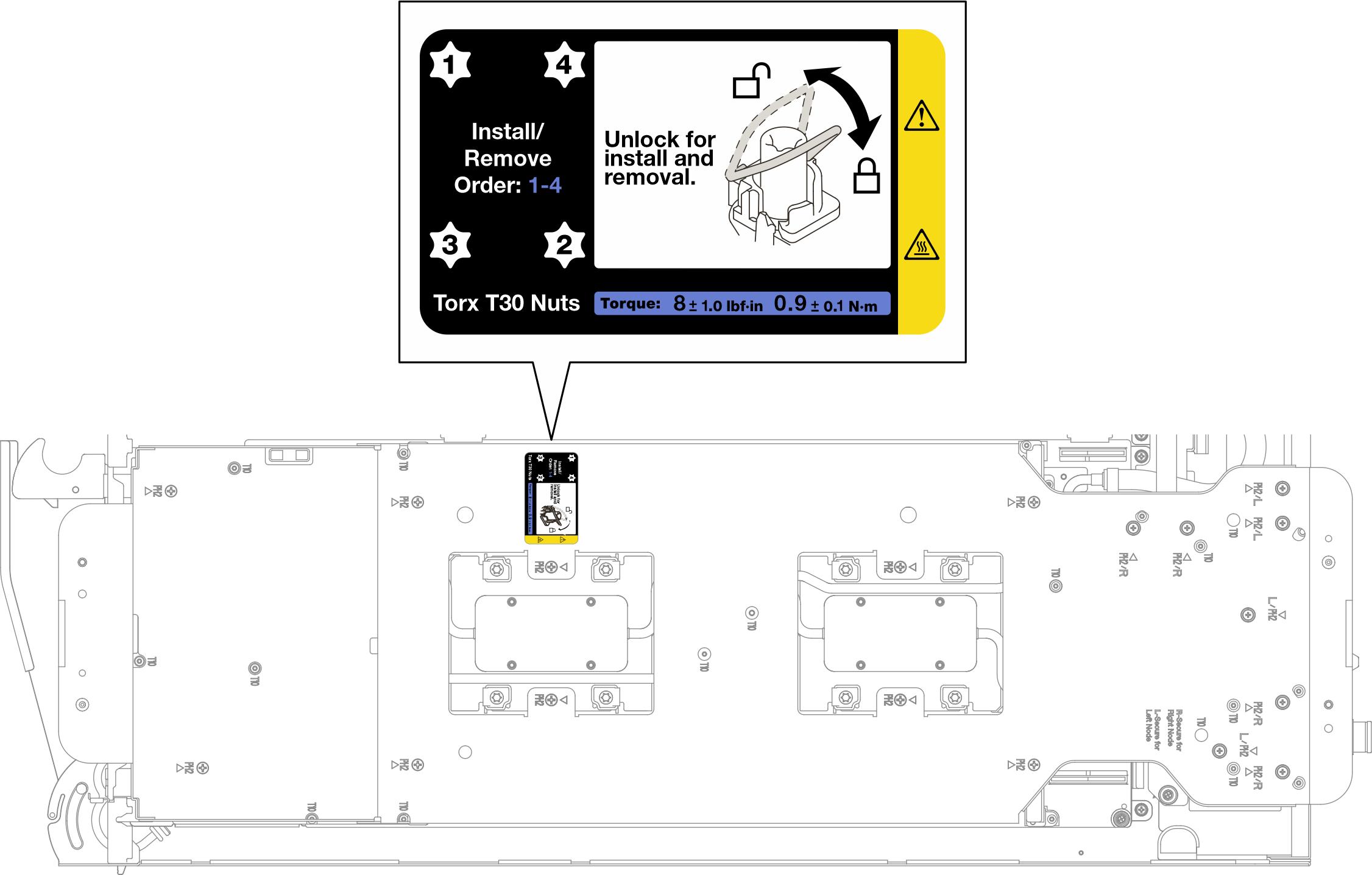

      图 7. 装运支架标签上的螺钉拧紧/松开顺序


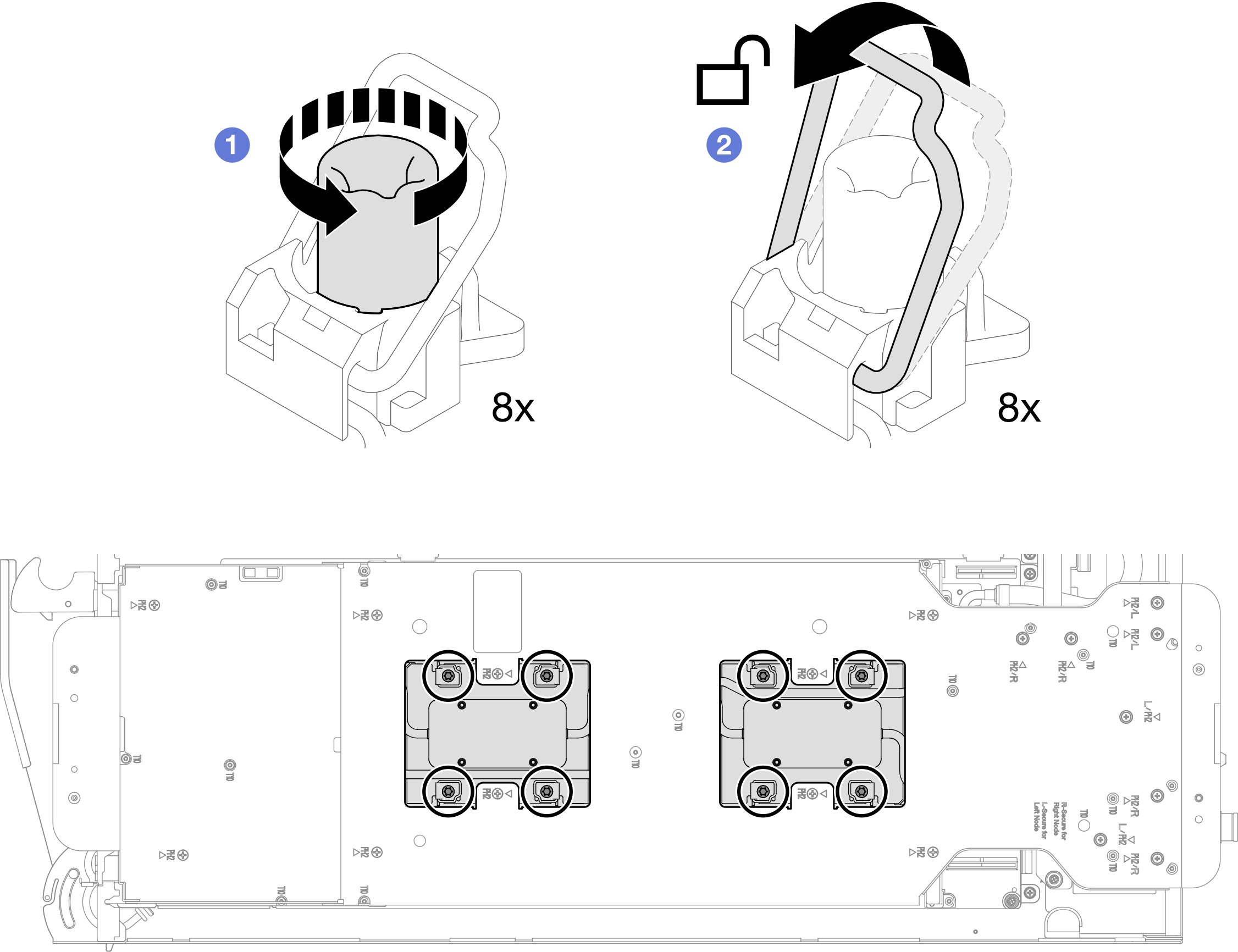

   2. 将所有防倾倒丝架（两个节点共 8 个防倾倒丝架）向内旋转到解锁位置。
      图 8. 拧松内六角 T30 松不脱螺钉

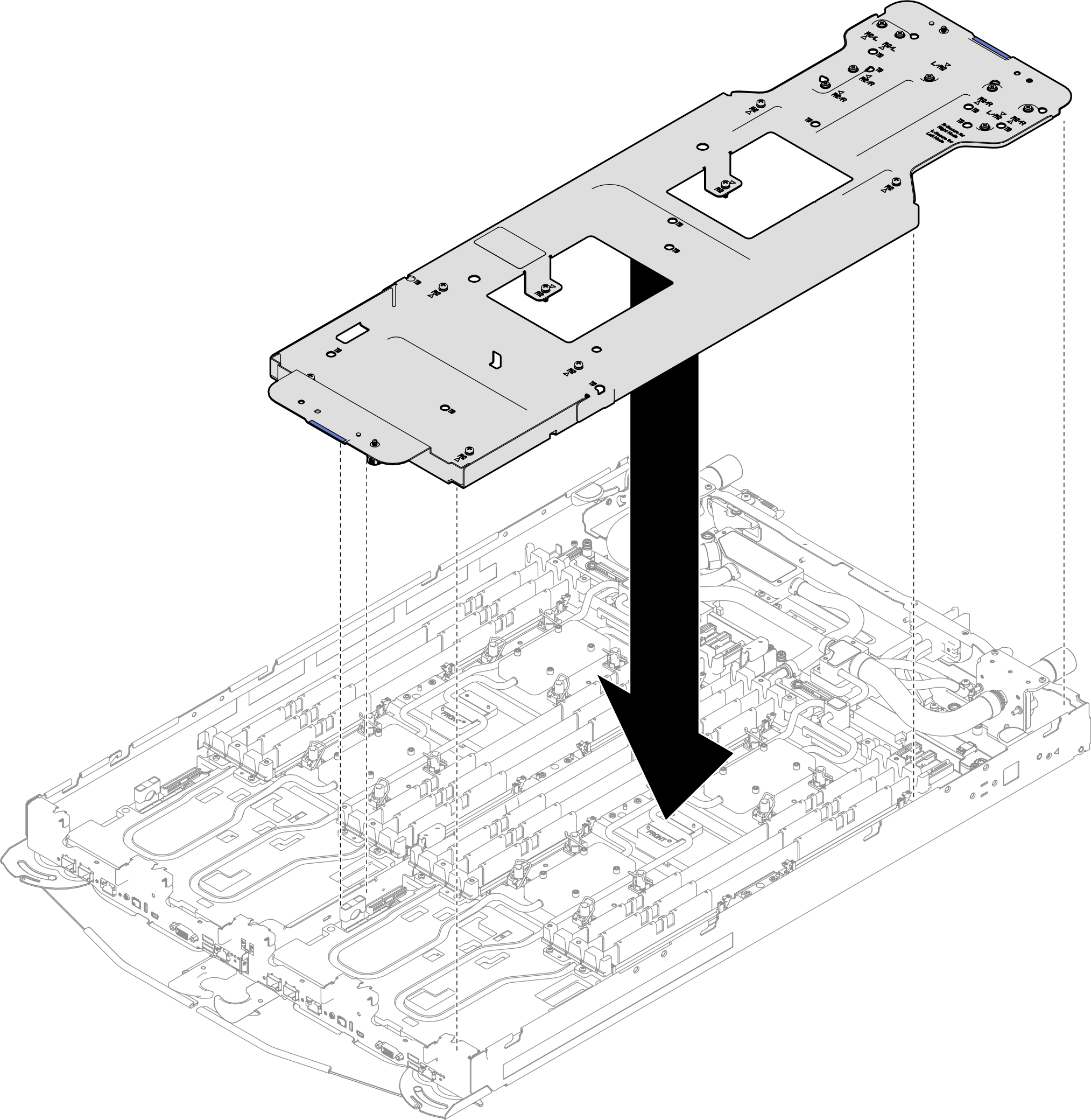

8. 将两块水循环模块载板对准导销；然后，轻轻地放下两块水循环模块载板，确保它们在水循环模块上牢固就位。
   图 9. 安装水循环模块载板

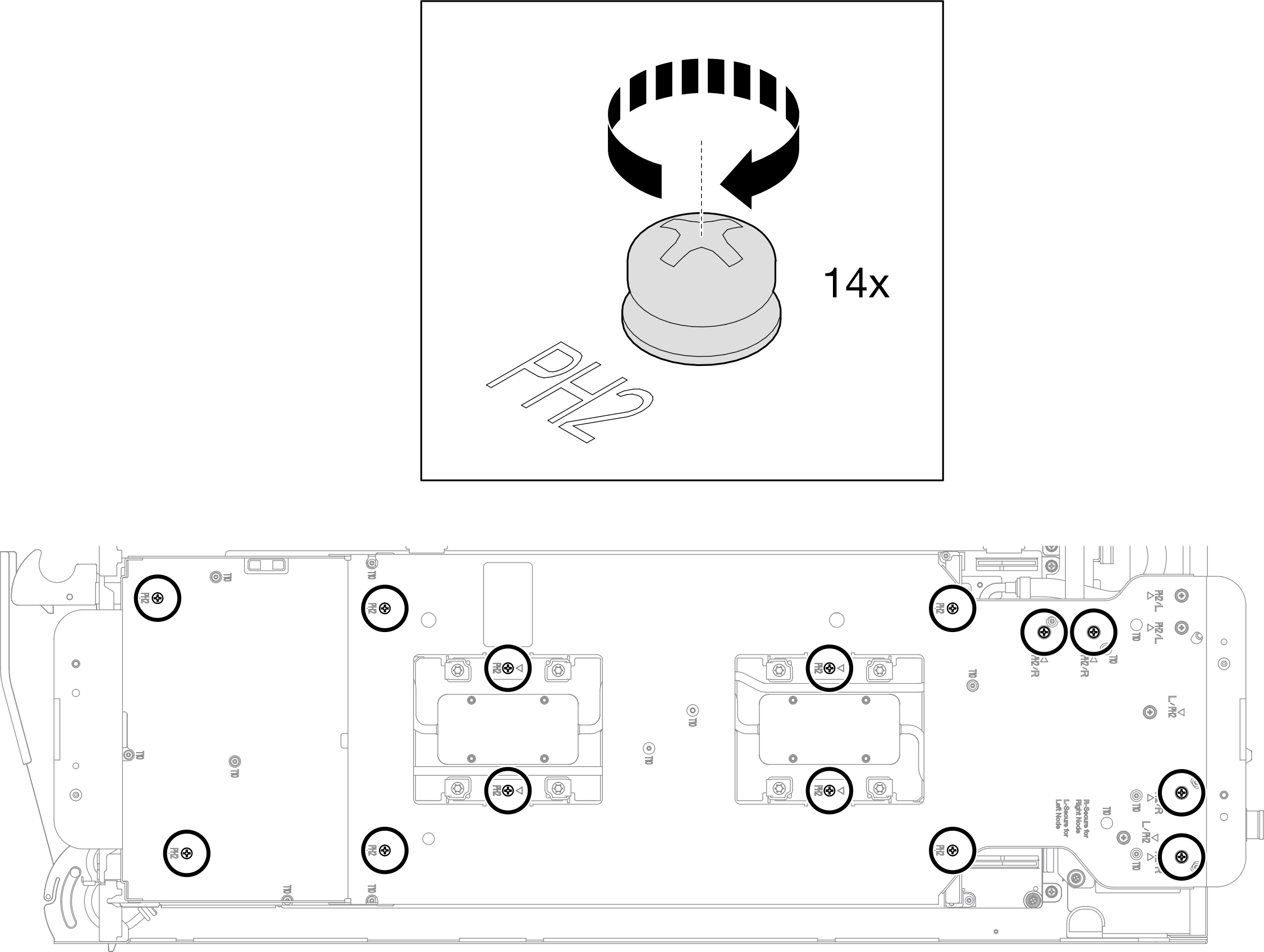

9. 安装水循环模块载板螺钉（两个节点共 14 颗 2 号十字螺钉）。
   图 10. 安装水循环模块载板的螺钉

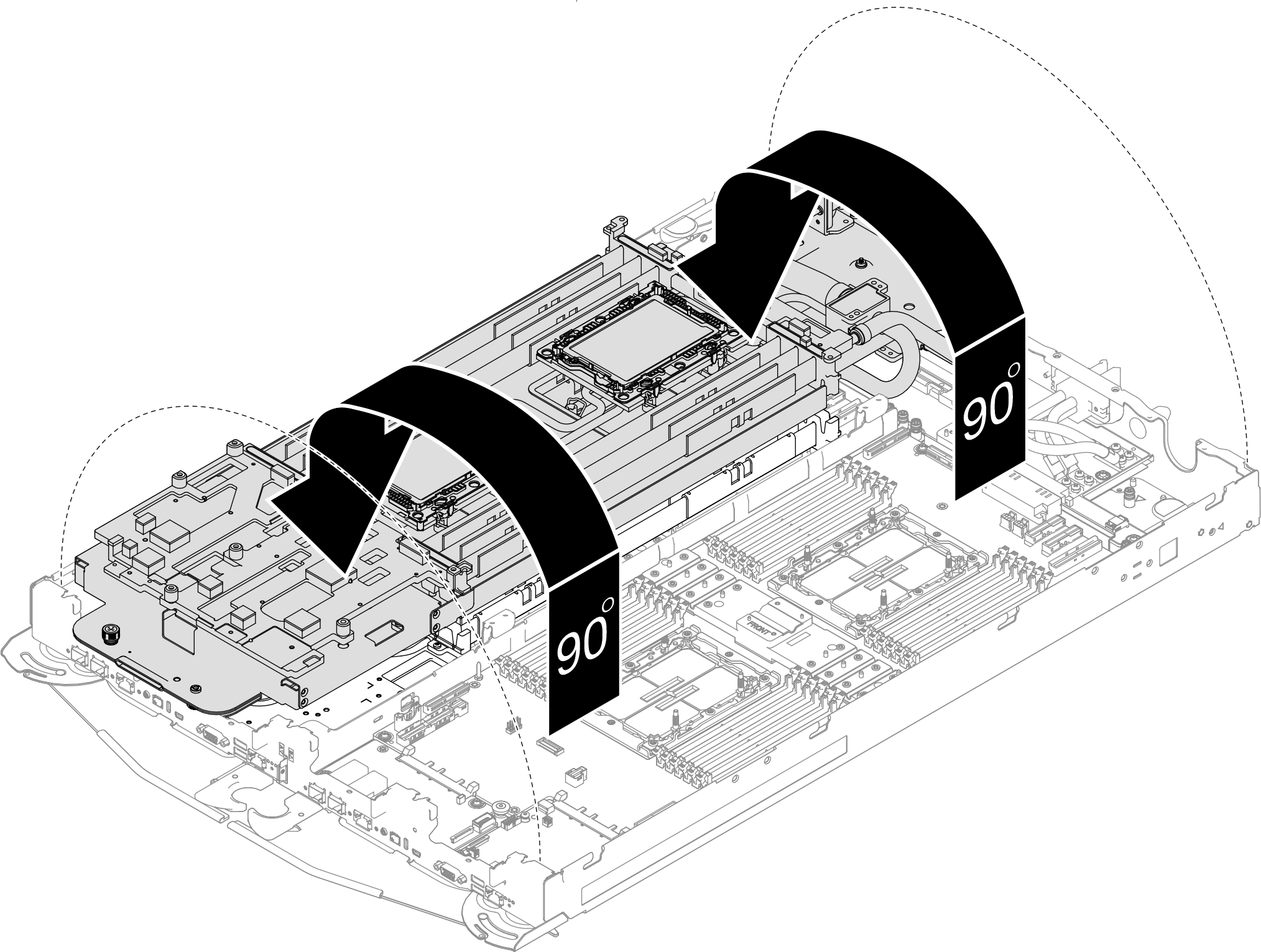

10. 小心地翻转水循环模块，使一半模块位于另一半之上。
    图 11. 展开水循环模块


11. 从固定器上卸下处理器。
    1. 提起手柄以从固定器上松开处理器。
    2. 小心地抓住处理器的边缘，然后从固定器上提起处理器。
       注

       请勿触摸处理器上的触点。

       图 12. 卸下处理器


12. 在不放下处理器的情况下，使用酒精清洁垫擦去处理器顶部的导热油脂；然后，将处理器放在防静电表面上，使处理器触点一面朝上。
13. 从冷却板底面卸下处理器固定器。
    注

    处理器固定器将被丢弃，并换上新固定器。
    1. 小心地从冷却板上松开固定夹。
    2. 从冷却板上提起固定器。
    图 13. 卸下处理器固定器


14. 使用酒精清洁垫从冷却板底部擦去导热油脂。
