Extracción de un procesador

Esta tarea tiene instrucciones para extraer un procesador montado. Esta tarea requiere una llave Torx T30.

Acerca de esta tarea

S038

PRECAUCIÓN

Se debe llevar protección ocular para este procedimiento.

S040

PRECAUCIÓN

Se debe llevar guantes de seguridad para este procedimiento.

S042

PELIGRO

danger

Riesgo de descarga eléctrica debido a agua o a una solución de agua presente en este producto. Evite trabajar sobre equipos con energía o cerca de él con las manos húmedas o cuando haya agua derramada.

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

• Apague la bandeja DWC correspondiente en la que se va a realizar la tarea.

• Desconecte todos los cables externos del alojamiento.

• Utilice la fuerza adicional para desconectar los cables QSFP si están conectados a la solución.

• Cada zócalo del procesador debe contener una cubierta. Al quitar o instalar un procesador, proteja los zócalos del procesador vacíos con una cubierta.

• No toque los zócalos ni los contactos del procesador. Los contactos del zócalo del procesador son muy frágiles y fáciles de dañar. La existencia de contaminantes en los contactos del procesador, como la grasa de la piel, puede ocasionar errores de conexión.

• No permita que la grasa térmica del procesador o bucle de agua entren en contacto con ningún objeto. Pues el contacto con cualquier superficie puede ocasionar daños en dicha grasa, lo cual destruye su efectividad. La grasa térmica puede dañar los componentes, como los empalmes eléctricos del zócalo del procesador. No quite la cubierta de grasa de la placa fría hasta que se le indique hacerlo.

• Antes de instalar un procesador nuevo o sustituir uno, actualice el firmware del sistema al nivel más reciente. Consulte Actualización del firmware.

• Para evitar dañar el bucle de agua, utilice siempre el transportador del bucle agua al quitar, instalar o doblar el bucle de agua.

La siguiente ilustración muestra la ubicación de los zócalos de procesador y los conectores de módulo de memoria de la placa del sistema.

Figura 1. Ubicación del zócalo del procesador y del conector del módulo de memoria

Observe el procedimiento

• Un video de este procedimiento está disponible en YouTube.

Procedimiento

1. Prepárese para esta tarea.
   1. Quite la bandeja del alojamiento. Consulte Extracción de una bandeja del alojamiento.
   2. Quite la cubierta de bandeja. Consulte Quitar la cubierta de la bandeja.
   3. Si la guía de DIMM está instalada, quítela. Consulte Quitar una guía de DIMM.
   4. Quite el módulo de memoria y realice una de las siguientes acciones.

      • Quite módulos de memoria que requieran refrigeración de un solo lado. Consulte Extracción de un módulo de memoria (refrigeración de un solo lado).

      • Quite módulos de memoria que requieran refrigeración de doble lado. Consulte Extracción de un módulo de memoria (refrigeración de doble lado).

   5. Quite las llaves cruzadas. Consulte Quitar las llaves cruzadas.
   6. Si hay barras de enfriamiento de DIMM instaladas, quítelas. Consulte Extracción de una barra de enfriamiento de DIMM.
   7. Quite el compartimiento de la unidad E3.S frontal. Consulte Extracción de un conjunto de compartimiento de la unidad frontal E3.S.
   8. Quite el conjunto de expansión del adaptador PCIe. Consulte Extracción de un conjunto de expansión del adaptador ConnectX-7 NDR 200 o Extracción de un conjunto de expansión del adaptador ConnectX-7 NDR 400.
   9. Quite el compartimiento de la unidad E3.S central. Consulte Extracción de un conjunto de compartimiento de la unidad central E3.S.
   10. Quite el kit de cables de banda lateral. Consulte Extracción del kit de cables de banda lateral de gestión del sistema.
   11. Quite el módulo del sensor de filtraciones. Consulte Extracción del sensor de filtraciones.
2. Quite los cuatro tornillos PH1 para quitar las placas de frío de la unidad central del bucle de agua.
   Nota

   Hay dos placas de frío de la unidad central por nodo. Asegúrese de quitar ambas placas de frío del lado del bucle de agua en el que se va a quitar el procesador.

   Figura 2. Extracción de la placa de frío de la unidad central

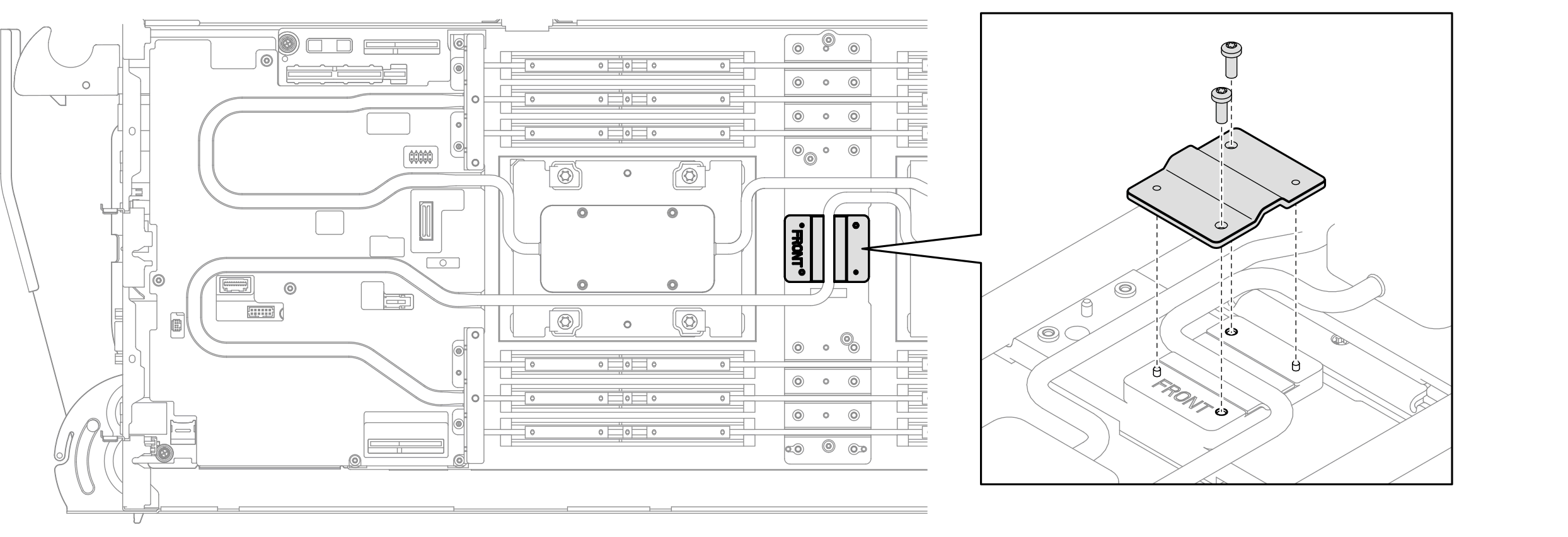

3. Quite la cubierta del VR del bucle de agua.
   Figura 3. Extracción de la cubierta del VR

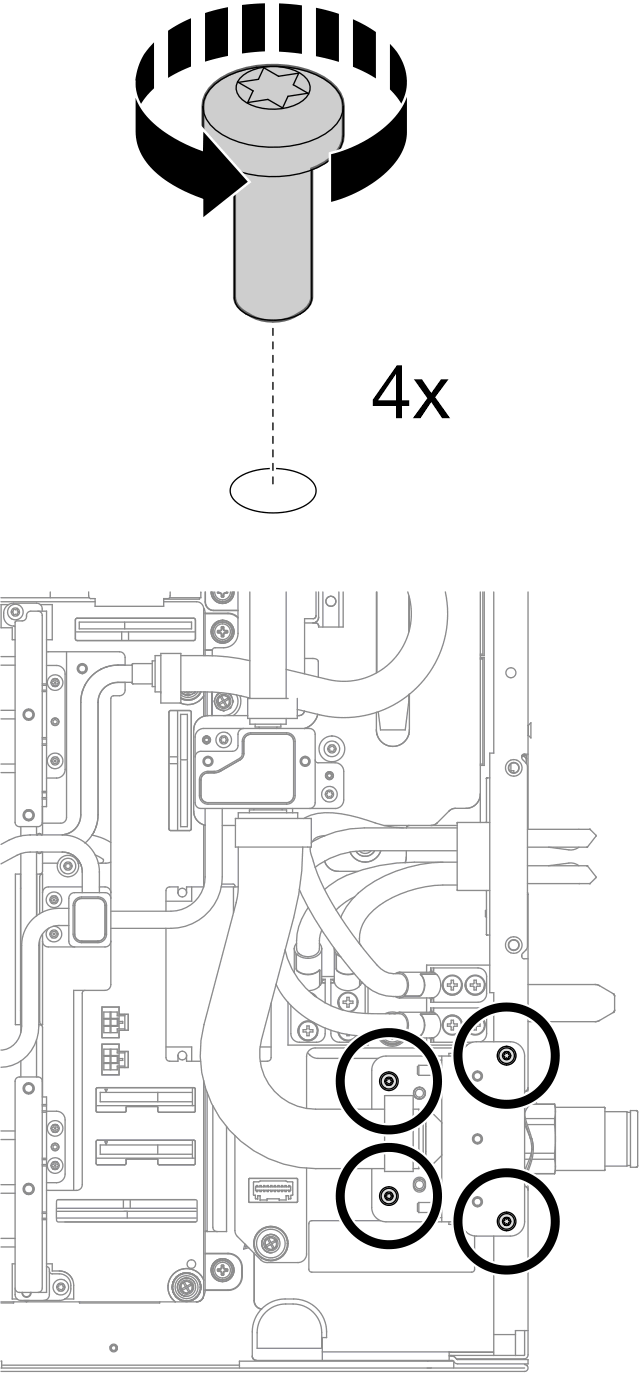

4. Quite cuatro tornillos PH1 para quitar la conexión rápida.
   Figura 4. Extracción de los tornillos de conexión rápida


5. Quite los cuatro tornillos Torx T10 para quitar las cámaras de mezcla de la placa de frío de la placa de distribución de alimentación con un destornillador dinamométrico ajustado en el par correspondiente.
   Nota

   Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m.

   Figura 5. Instalación de los tornillos de la cámara de mezcla

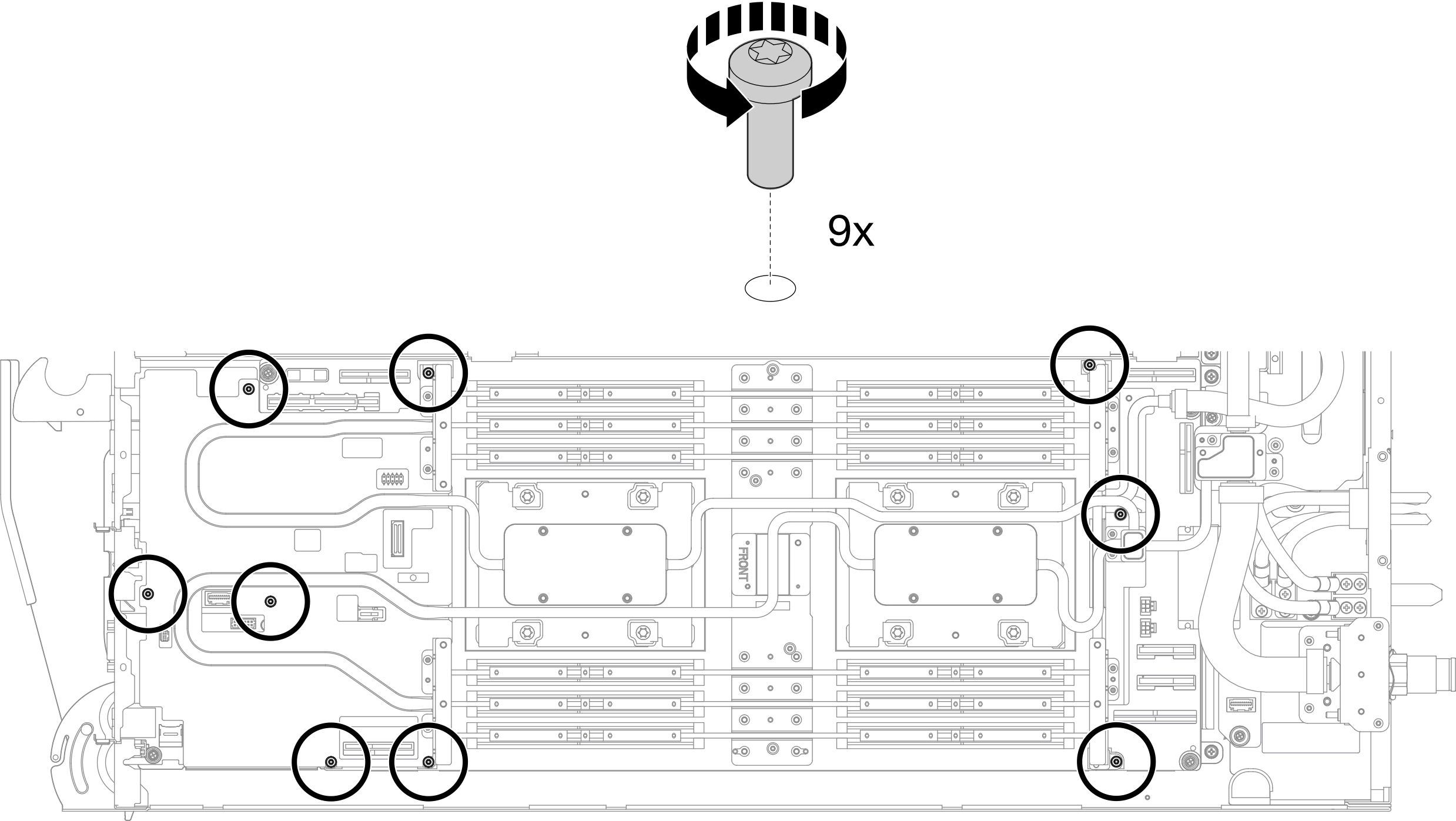

6. Quite los tornillos del bucle de agua (9 tornillos Torx T10 por nodo) con un destornillador de par con el par correspondiente.
   Nota

   Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m.

   Figura 6. Instalación de los tornillos del bucle de agua


7. Suelte correctamente los procesadores.
   1. Suelte completamente todos los tornillos de fijación Torx T30 en las placas de frío (8 tornillos de fijación Torx T30 por nodo) siguiendo la etiqueta de la secuencia de apriete en el soporte de envío con un destornillador dinamométrico con el par correspondiente.
      Nota

      • Como referencia, el par necesario para que los tornillos se aprieten/quiten completamente es de 8+/- 0,5 lbf/in, 0,9+/- 0,05 N/m.

      • Para evitar dañar los componentes, asegúrese de seguir la secuencia de apriete/afloje indicada.

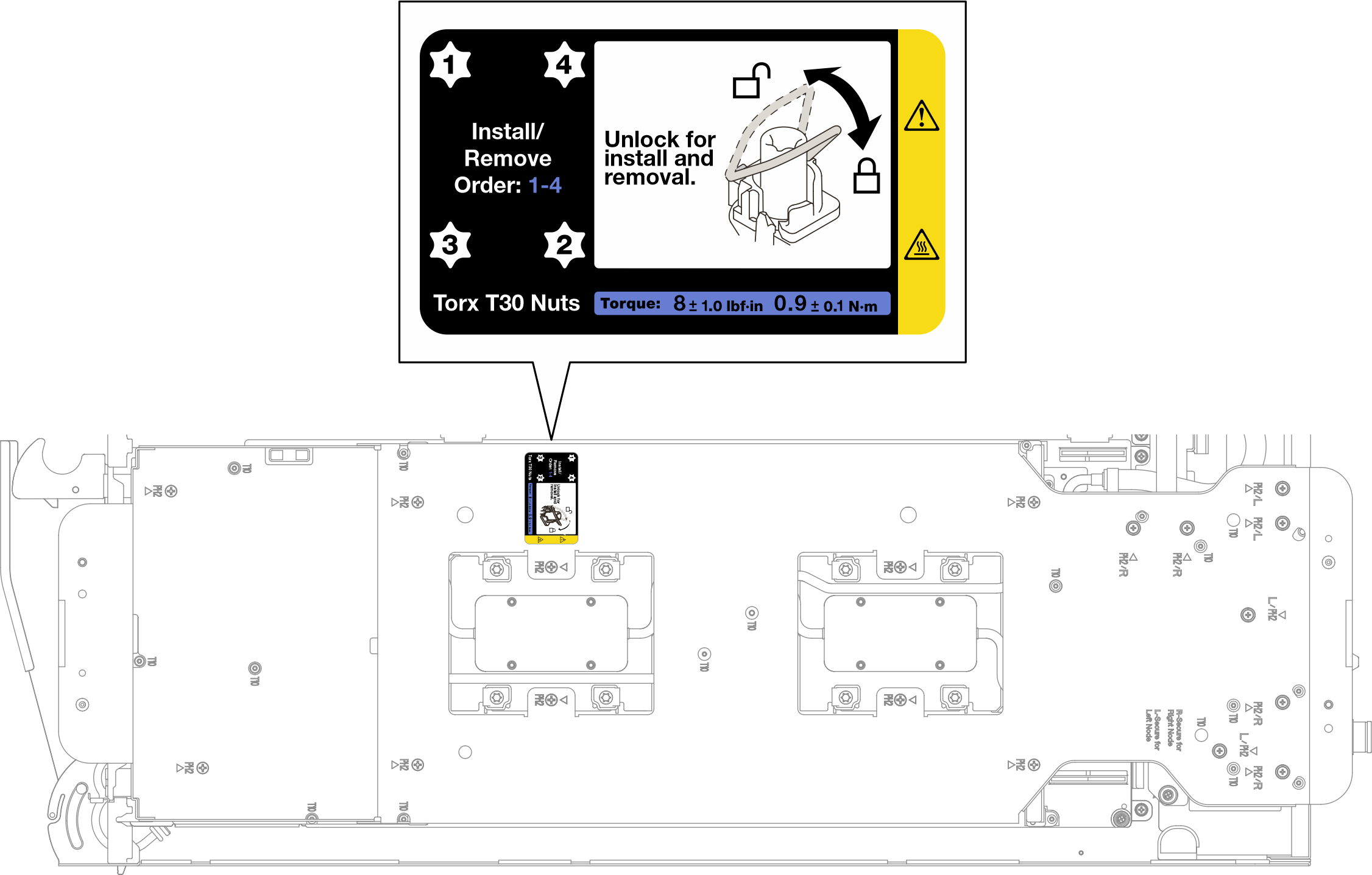

      Figura 7. Secuencia de apriete/afloje de tornillos en la etiqueta del soporte de envío

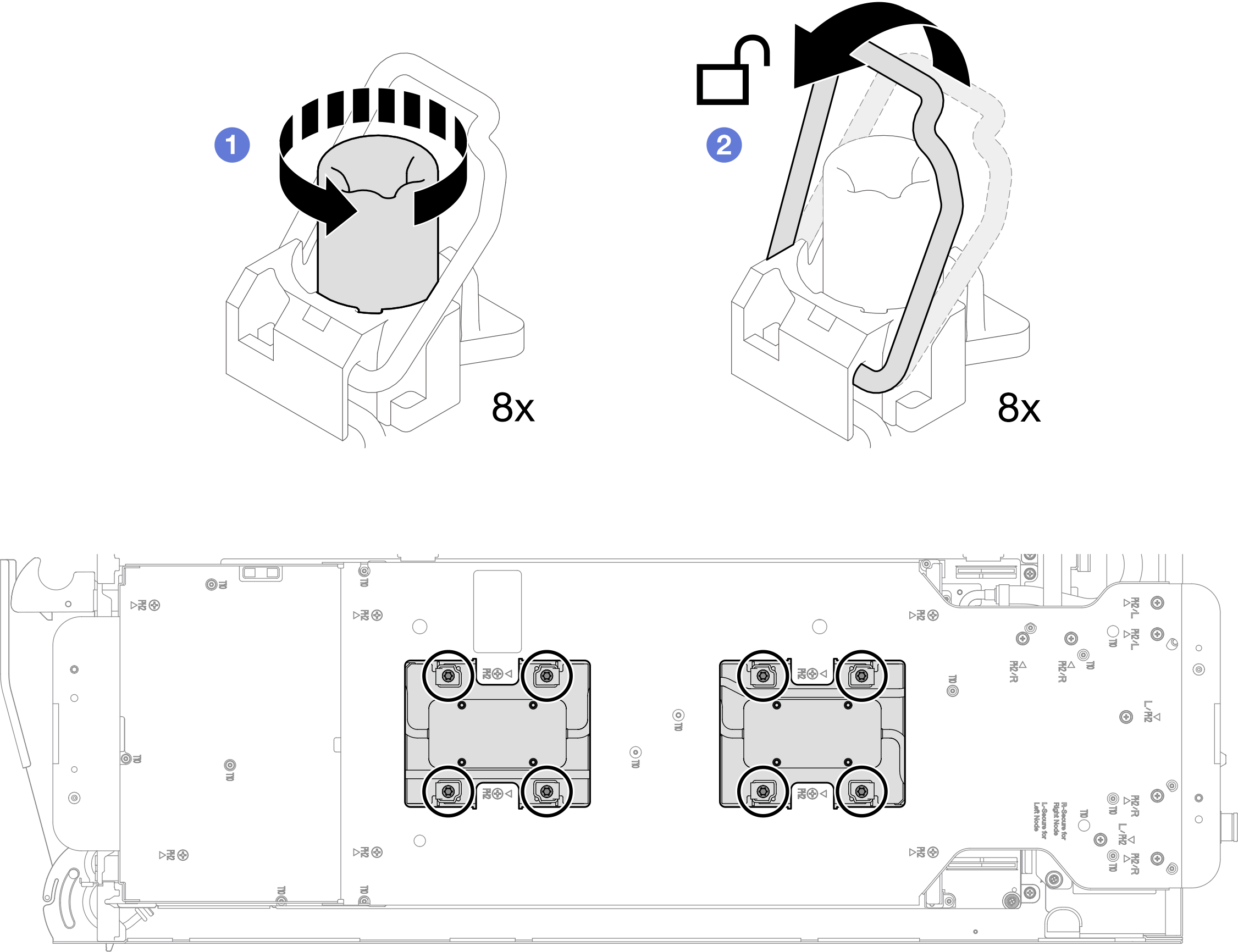

   2. Gire las barras antinclinación (8 barras antinclinación para dos nodos) hacia dentro a la posición desbloqueada.
      Figura 8. Soltar los tornillos cautivos Torx T30

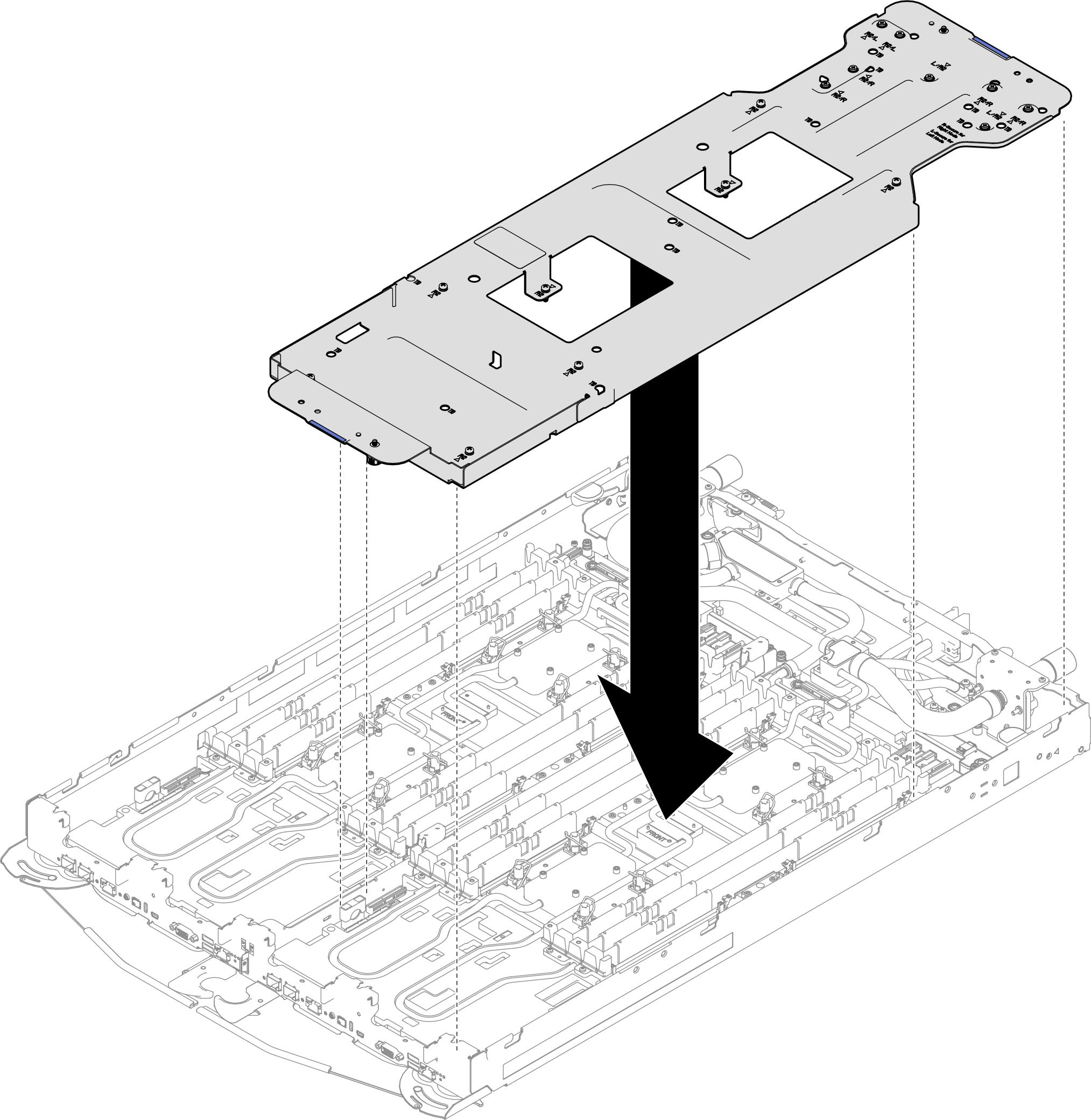

8. Oriente los dos transportadores del bucle de agua con las patillas de guía; luego, baje con cuidado los dos transportadores del bucle de agua y asegúrese de que estén bien colocados en el bucle de agua.
   Figura 9. Instalación del transportador del bucle de agua

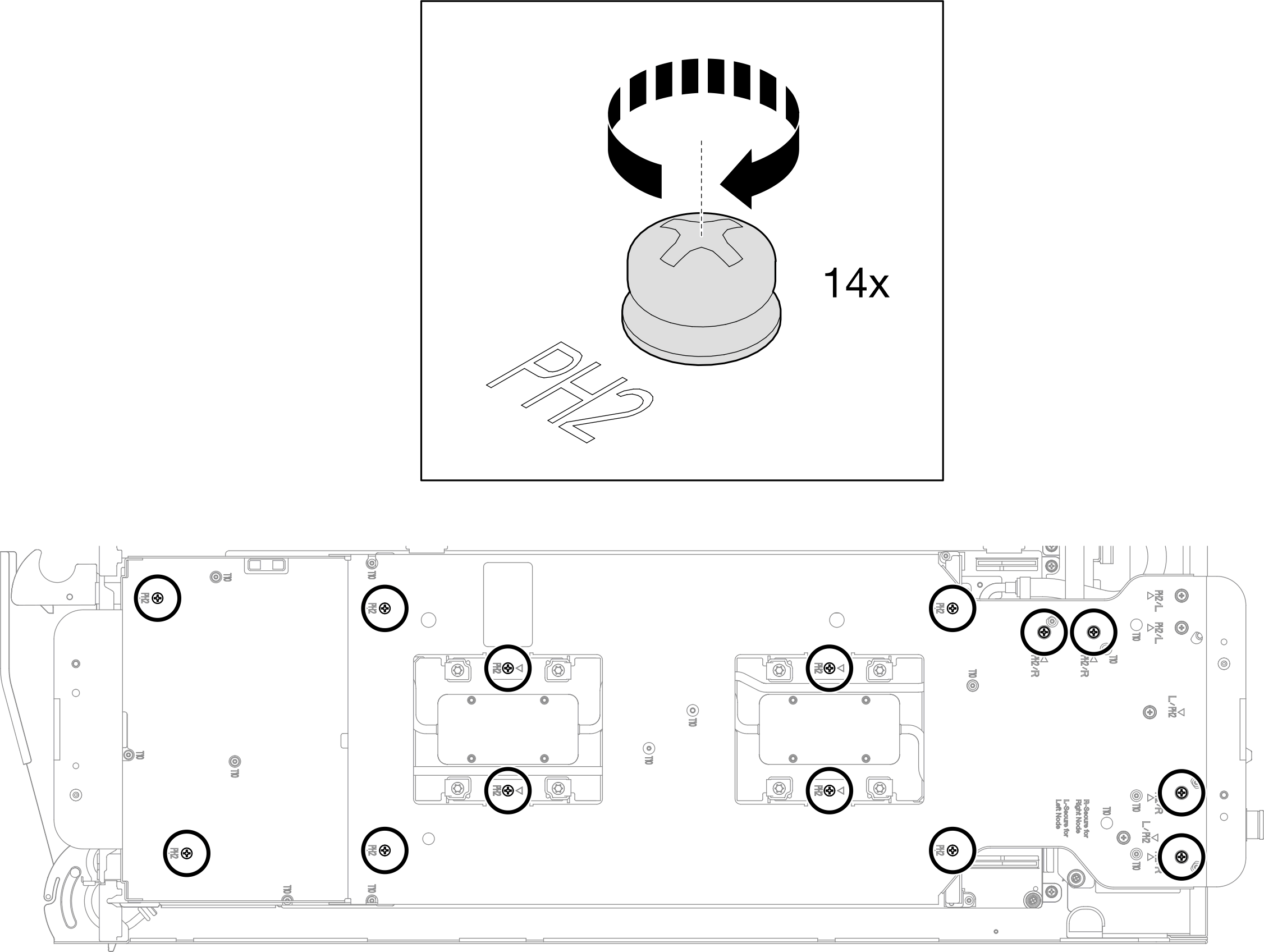

9. Instale los tornillos del transportador del bucle de agua (14 tornillos Phillips #2 para dos nodos).
   Figura 10. Instalación de los tornillos del transportador del bucle de agua

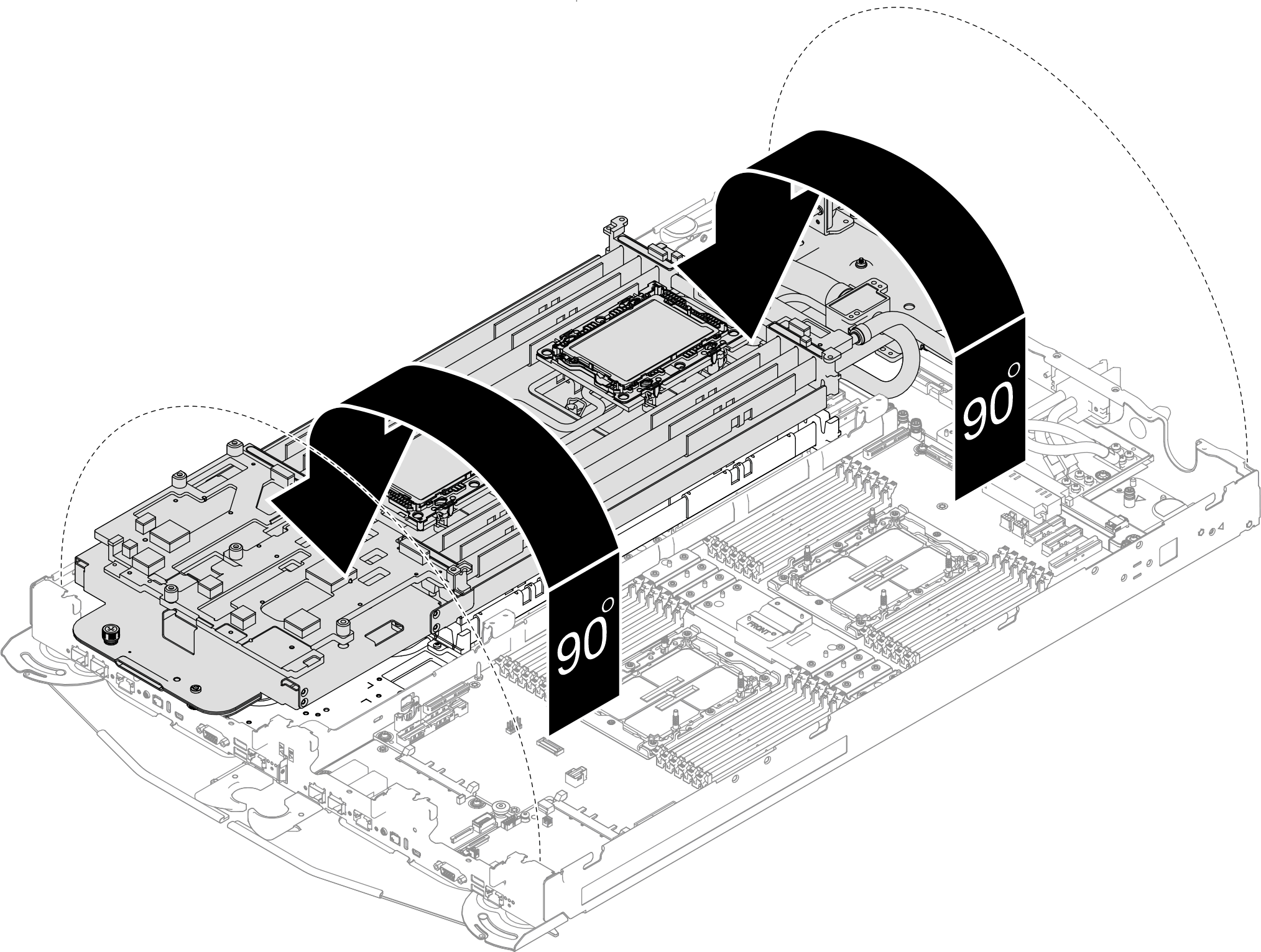

10. Gire con cuidado el bucle de agua para que una mitad quede sobre la otra mitad.
    Figura 11. Desdoblar el bucle de agua


11. Quite el procesador del elemento de sujeción.
    1. Levante el asa para liberar el procesador del elemento de sujeción.
    2. Sostenga con cuidado el procesador por los bordes y, luego, levante el procesador del elemento de sujeción.
       Nota

       No toque los contactos del procesador.

       Figura 12. Extracción de un procesador


12. Sin bajar el procesador, limpie la grasa térmica de la parte superior del procesador con una almohadilla limpiadora con alcohol y, luego, ponga el procesador en una superficie antiestática con el lado del contacto del procesador hacia arriba.
13. Quite el elemento de sujeción del procesador desde la parte inferior de la placa de temperatura.
    Nota

    El elemento de sujeción del procesador se descartará y se sustituirá por uno nuevo.
    1. Suelte con cuidado los clips de retención de la placa de frío.
    2. Levante el elemento de sujeción de la placa de frío.
    Figura 13. Extracción de un elemento de sujeción de procesador


14. Limpie la grasa térmica de la parte inferior de la placa de frío con una almohadilla limpiadora con alcohol.
