Instalación de un procesador

Esta tarea tiene instrucciones para instalar un procesador. Esta tarea requiere una llave Torx T30.

Acerca de esta tarea

Herramientas requeridas

  • Destornillador para tornillos PH 1, PH 2, T10 y T30

  • Waterloop Service Kit (SC750 V4) (El transportador de bucle de agua del Kit de servicio es reutilizable, se recomienda guardarlo en la instalación donde opera el servidor para futuras necesidades de sustitución).

  • Up VR Gap Pad Kit (SC750 V4)

  • MID E3.S TOP Gap Pad (SC750 V4) , si está instalada la unidad central E3.S.

  • MID E3.S BOT Gap Pad (SC750 V4) , si está instalada la unidad central E3.S.

  • Storage Gap Pad Kit (SC750 V4) , si está instalada la unidad frontal E3.S.

  • Storage Gap Pad Kit (SC750 V4) , si están instaladas las unidades frontales duales E3.S 1T o la unidad frontal única E3.S 2T.

  • CX7 NDR200 Gap Pad (SC750 V4) , si está instalado el adaptador ConnectX-7 NDR 200.

  • CX7 Gap Pad (SC750 V4) , si está instalado el adaptador ConnectX-7 NDR 400.

Importante
Directrices de sustitución de la almohadilla de espacio

  • Para obtener instrucciones y la ubicación de la almohadilla de espacio, consulte Identificación y ubicación de la almohadilla de espacio.

  • Antes de sustituir la almohadilla de espacio, limpie suavemente la superficie con una toallita de limpieza con alcohol.

  • Sostenga la almohadilla de espacio con cuidado para evitar que se deforme. Asegúrese de que el material de la almohadilla de espacio no bloquee aberturas ni orificios de tornillos.

S038
Use eye protection
PRECAUCIÓN
Se debe llevar protección ocular para este procedimiento.
S040
use protective gloves
PRECAUCIÓN
Se debe llevar guantes de seguridad para este procedimiento.
S042
Danger
PELIGRO
danger
Riesgo de descarga eléctrica debido a agua o a una solución de agua presente en este producto. Evite trabajar sobre equipos con energía o cerca de él con las manos húmedas o cuando haya agua derramada.
Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague la bandeja DWC correspondiente en la que se va a realizar la tarea.

  • Desconecte todos los cables externos del alojamiento.

  • Utilice la fuerza adicional para desconectar los cables QSFP si están conectados a la solución.

  • Cada zócalo del procesador debe contener una cubierta. Al quitar o instalar un procesador, proteja los zócalos del procesador vacíos con una cubierta.

  • No toque los zócalos ni los contactos del procesador. Los contactos del zócalo del procesador son muy frágiles y fáciles de dañar. La existencia de contaminantes en los contactos del procesador, como la grasa de la piel, puede ocasionar errores de conexión.

  • No permita que la grasa térmica del procesador o bucle de agua entren en contacto con ningún objeto. Pues el contacto con cualquier superficie puede ocasionar daños en dicha grasa, lo cual destruye su efectividad. La grasa térmica puede dañar los componentes, como los empalmes eléctricos del zócalo del procesador. No quite la cubierta de grasa de la placa fría hasta que se le indique hacerlo.

  • Antes de instalar un procesador nuevo o sustituir uno, actualice el firmware del sistema al nivel más reciente. Consulte Actualización del firmware.

  • Para evitar dañar el bucle de agua, utilice siempre el transportador del bucle agua al quitar, instalar o doblar el bucle de agua.

Nota

  • Para ver una lista de procesadores admitidos con su sistema, consulte Sitio web de Lenovo ServerProven. Todos los procesadores de la placa del sistema deben tener la misma velocidad, número de núcleos y frecuencia.

  • Los dispositivos opcionales disponibles para el sistema pueden tener requerimientos específicos de procesador. Consulte la documentación que se proporciona con el dispositivo opcional para obtener más información.

La siguiente ilustración muestra la ubicación de los zócalos de procesador y los conectores de módulo de memoria de la placa del sistema.
Figura 1. Ubicación del zócalo del procesador y del conector del módulo de memoria
Memory module connector location
Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.
Observe el procedimiento
  • Un video de este procedimiento está disponible en YouTube.

Procedimiento

Nota
Según el modelo, el aspecto de la solución puede ser levemente diferente de la ilustración.
Atención
Asegúrese de que los clips de sujeción de todos los conectores del módulo de memoria estén en la posición bloqueada.

  1. Limpie la grasa térmica de la placa de frío del procesador del bucle de agua.
    1. Si hay grasa térmica antigua en la placa de frío del procesador del bucle de agua, limpie suavemente la placa de frío con una almohadilla limpiadora con alcohol.
    2. Quite la etiqueta de identificación del procesador del bucle de agua y sustitúyala por la nueva etiqueta que viene con el procesador de sustitución. Si no puede retirar la etiqueta y colocarla en el nuevo bucle de agua, o si la etiqueta se daña durante la transferencia, escriba con marcador permanente el número de serie del procesador de la etiqueta de identificación del procesador en el nuevo bucle de agua en el mismo lugar en el que se ubicaría la etiqueta.
    3. Aplique la grasa térmica a la parte superior del procesador con la jeringuilla formando cuatro puntos espaciados uniformemente, cada uno de aproximadamente 0,1 ml de grasa térmica
      Nota
      Coloque con cuidado el procesador y el elemento de sujeción en una superficie plana con el lado del contacto del procesador hacia abajo.
      Figura 2. Aplicación de grasa térmica
      Applying thermal grease
  2. Instale los elementos de sujeción de procesador en el procesador si es necesario.
    1. Alinee la marca triangular en el elemento de sujeción de procesador de calor con la marca triangular en el borde de la esquina del procesador.
    2. Coloque con cuidado el elemento de sujeción de procesador en el procesador; luego, presione los cuatro lados del elemento de sujeción de procesador para fijar el procesador.
      Figura 3. Instalación de un elemento de sujeción de procesador
      Installing a processor retainer
  3. Instale el procesador en el bucle de agua. Alinee las marcas triangulares en los elementos de sujeción de procesador con las ranuras triangulares de la parte inferior de la placa de frío del bucle de agua; luego, conecte los procesadores a la parte inferior de la placa de frío del bucle de agua, inserte los elementos de sujeción del procesador y los clips en las aberturas de las cuatro esquinas de la placa de frío.
    Figura 4. Instalación del procesador en el bucle de agua

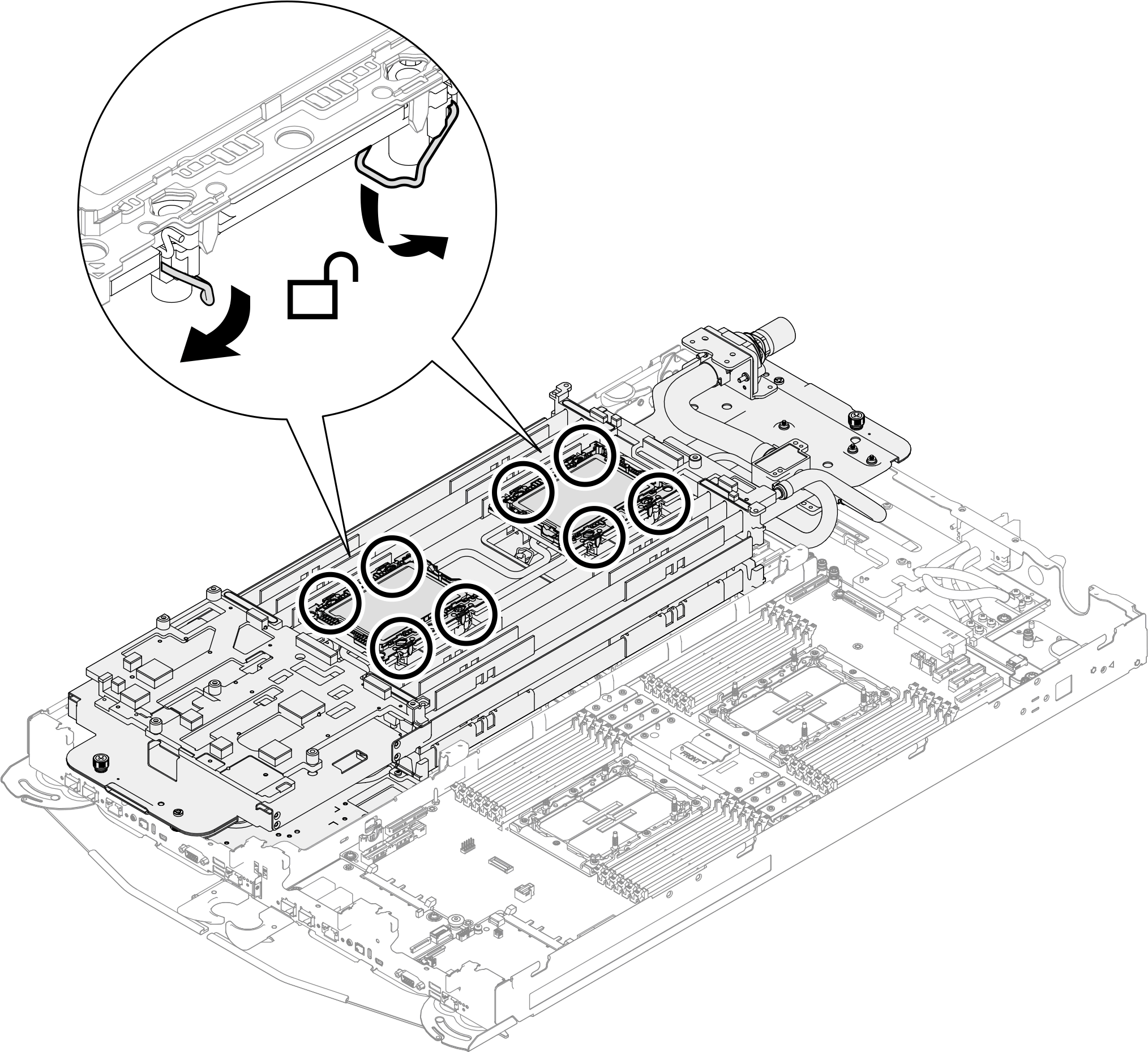

  4. Gire todas las barras antinclinación (8 barras antinclinación por nodo) hacia fuera a la posición desbloqueada.
    Figura 5. Desbloqueo de los tornillos de fijación Torx T30

  5. Revise las almohadillas de espacio en el bucle de agua, si alguna de ellas está dañada o separada, sustitúyala con una nueva.
    Figura 6. Ubicaciones de almohadillas de espacio del bucle de agua

Asegúrese de seguir las Directrices de sustitución de la almohadilla de espacio.

  1. Revise si las almohadillas de espacio que se encuentran en la placa de frío del VR instalada en la placa del procesador están dañadas o separadas. Si es así, sustitúyalas por nuevas.
    Figura 7. Ubicaciones de las almohadillas de espacio de la placa de frío del VR

Asegúrese de seguir las Directrices de sustitución de la almohadilla de espacio.

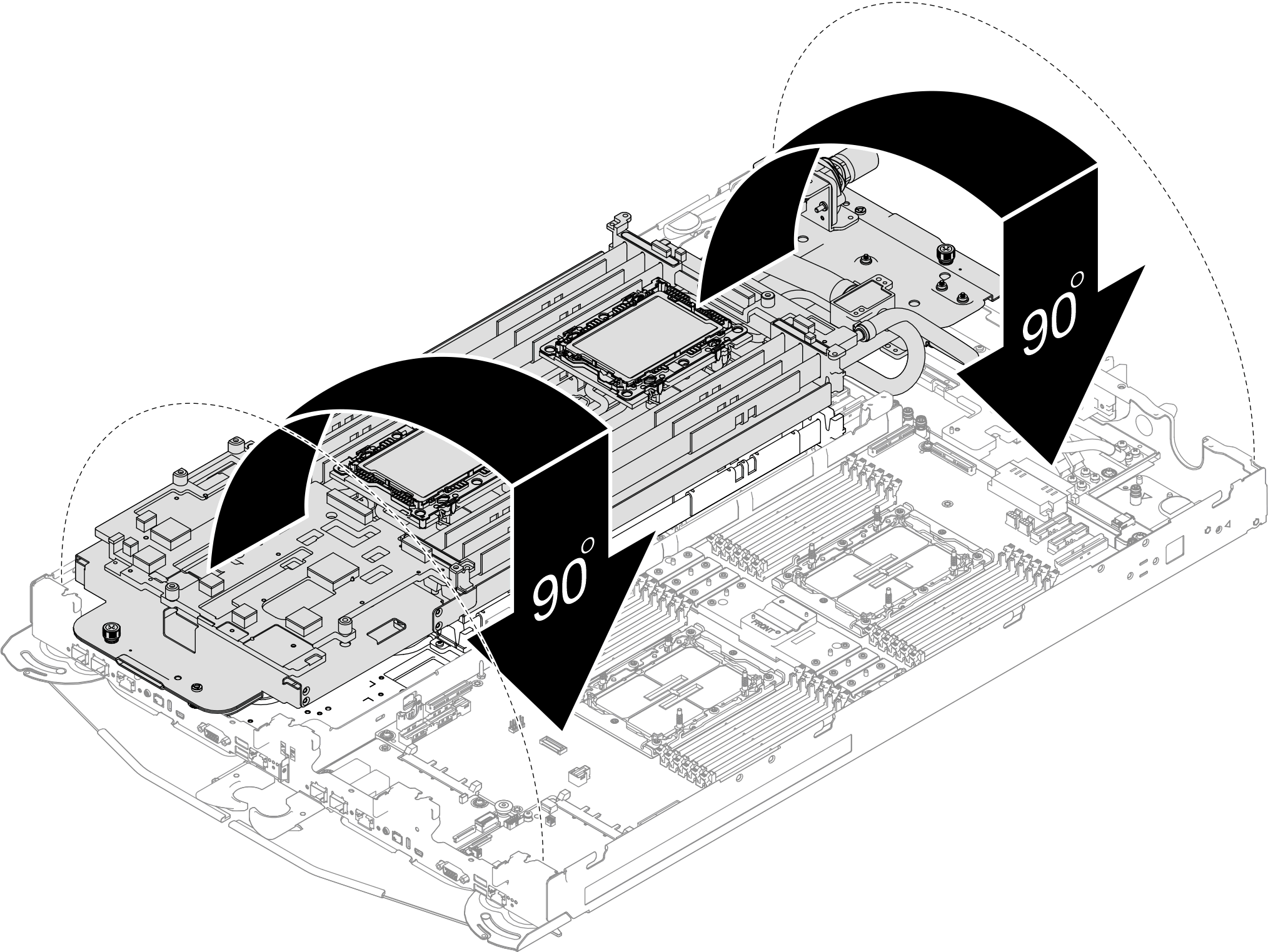

  1. Gire con cuidado el lado superior del bucle de agua, ubique el bucle de agua en las dos patillas guía cerca de la parte posterior del nodo; luego, baje con cuidado el bucle de agua y asegúrese de que esté bien colocado en la placa del sistema.
    Figura 8. Instalación del bucle de agua
    Water loop installation
  2. Si corresponde, instale un tornillo para fijar la cámara de mezcla a la bandeja a través del orificio del soporte de envío.
    Nota

    Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m.

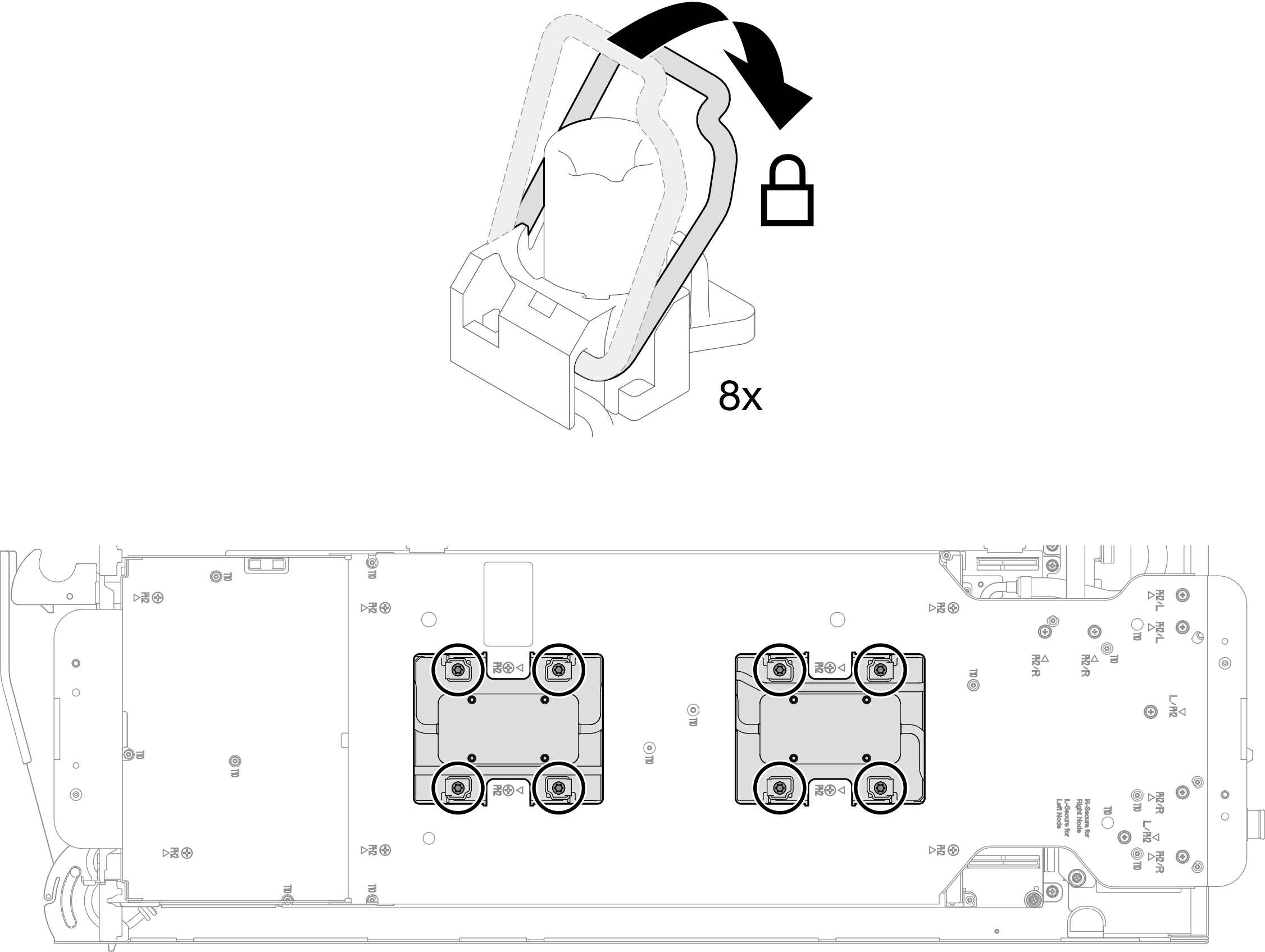

  3. Gire las barras antinclinación (8 barras antinclinación por nodo) hacia fuera a la posición bloqueada.
    Figura 9. Desbloqueo de las barras antinclinación

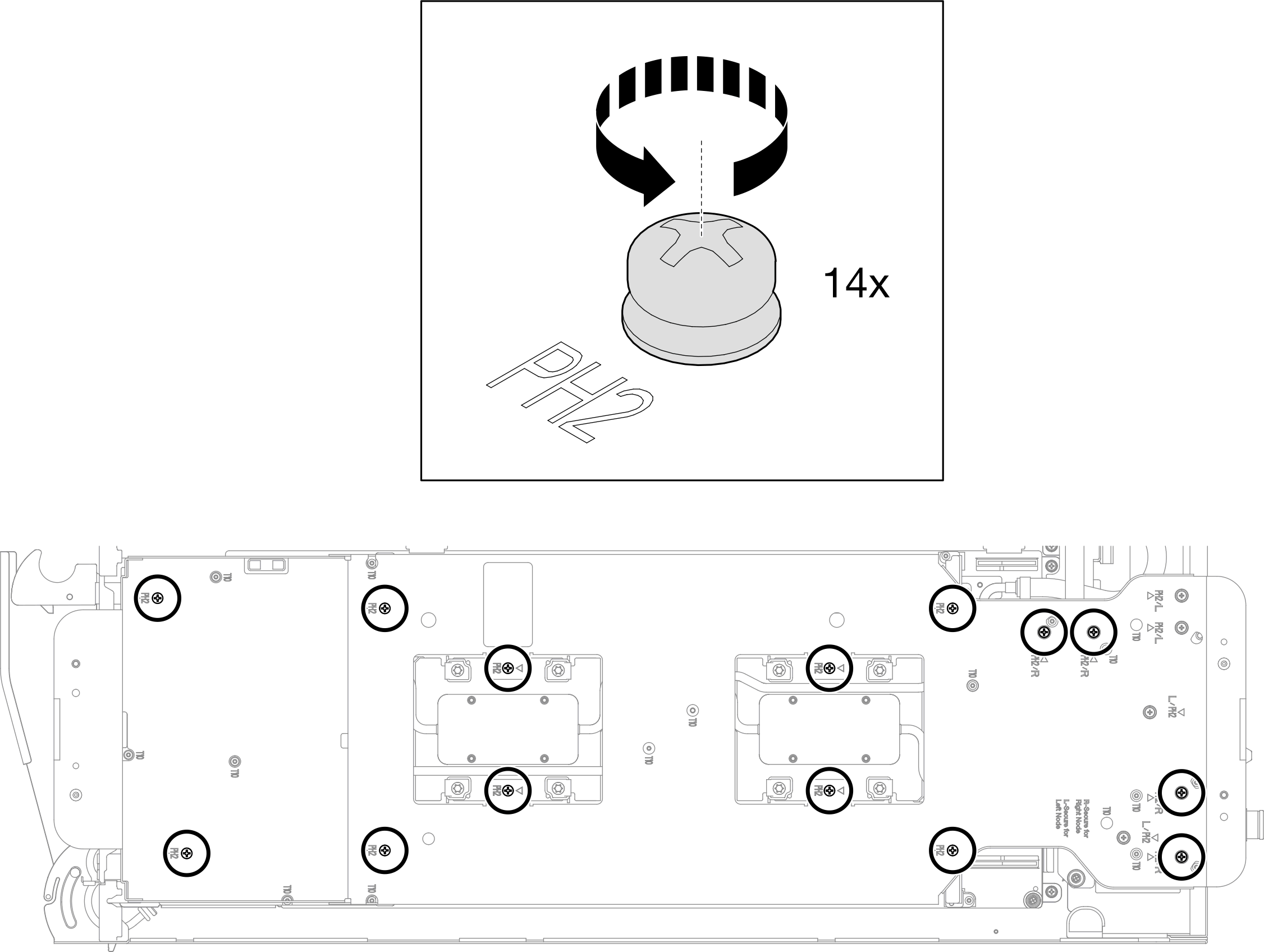

  4. Suelte los tornillos del transportador de bucle de agua (14 tornillos Phillips n.° 2 para dos nodos).
    Figura 10. Soltar los tornillos del transportador del bucle de agua

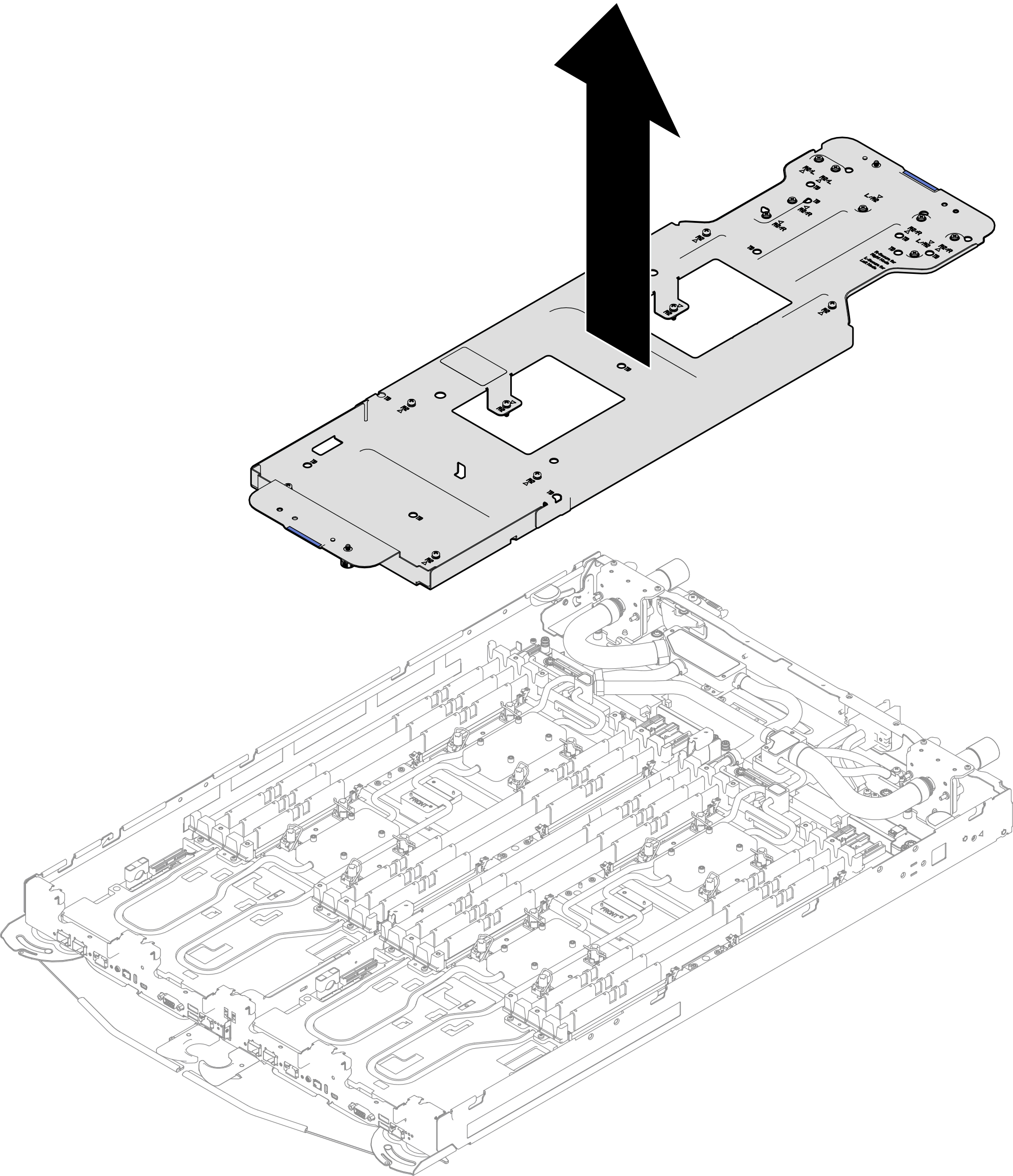

  5. Levante cuidadosamente el transportador de bucle de agua hacia arriba y hacia afuera del bucle agua.
    Figura 11. Extracción de bucle de agua

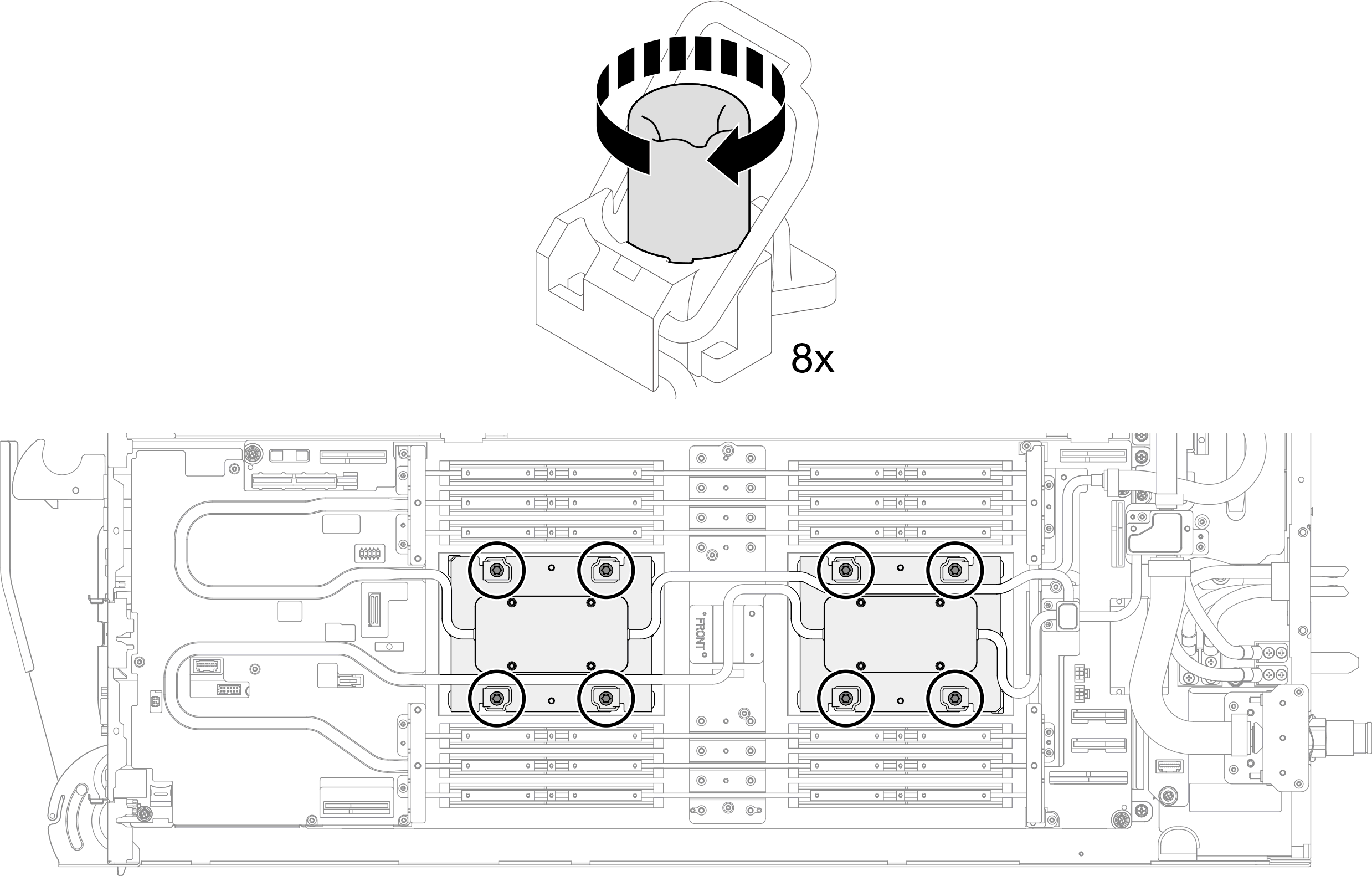

  6. Apriete completamente todos los tornillos cautivos Torx T30 (8 tornillos cautivos Torx T30 para dos nodos) siguiendo la etiqueta de secuencia de tornillos en el soporte de envío, con un destornillador dinamométrico con el par correspondiente.
    Nota

    • Como referencia, el par necesario para que los tornillos se aprieten/quiten completamente es de 8+/- 0,5 lbf/in, 0,9+/- 0,05 N/m.

    • Para evitar dañar los componentes, asegúrese de seguir la secuencia de apriete/afloje indicada.

    Figura 12. Secuencia de apriete/afloje de tornillos en la etiqueta del soporte de envío

    Figura 13. Apriete de los tornillos de fijación Torx T30

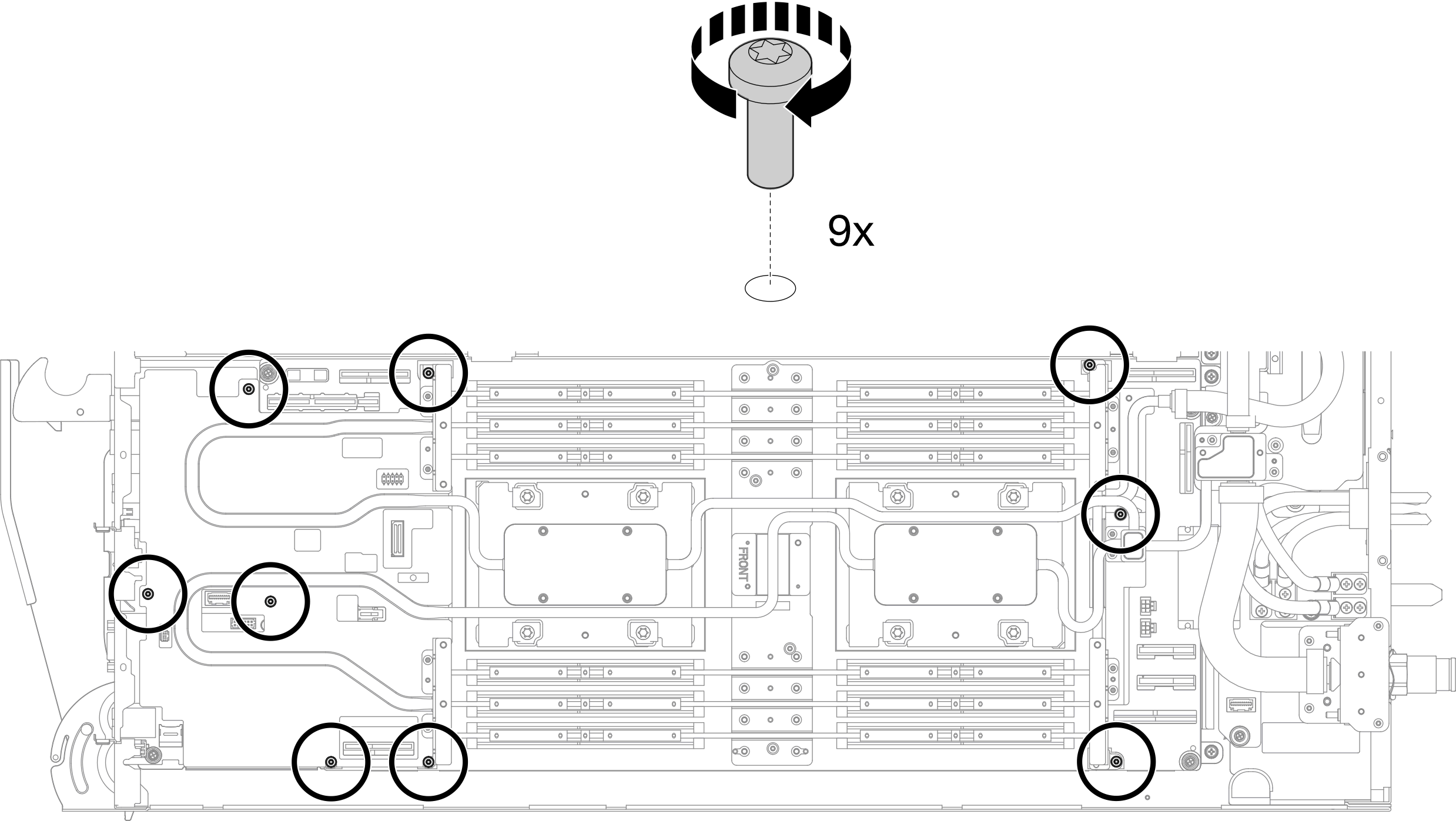

  7. Instale los tornillos del bucle de agua (9 tornillos Torx T10 por nodo) con un destornillador de par con el par correspondiente.
    Nota

    Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m.

    Figura 14. Instalación de los tornillos del bucle de agua

  8. Instale tres tornillos Torx T10 para fijar las cámaras de mezcla a la placa de frío de la placa de distribución de alimentación con un destornillador con regulación de par ajustado en el par correspondiente.
    Nota

    Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m.

    Figura 15. Instalación de los tornillos de la cámara de mezcla

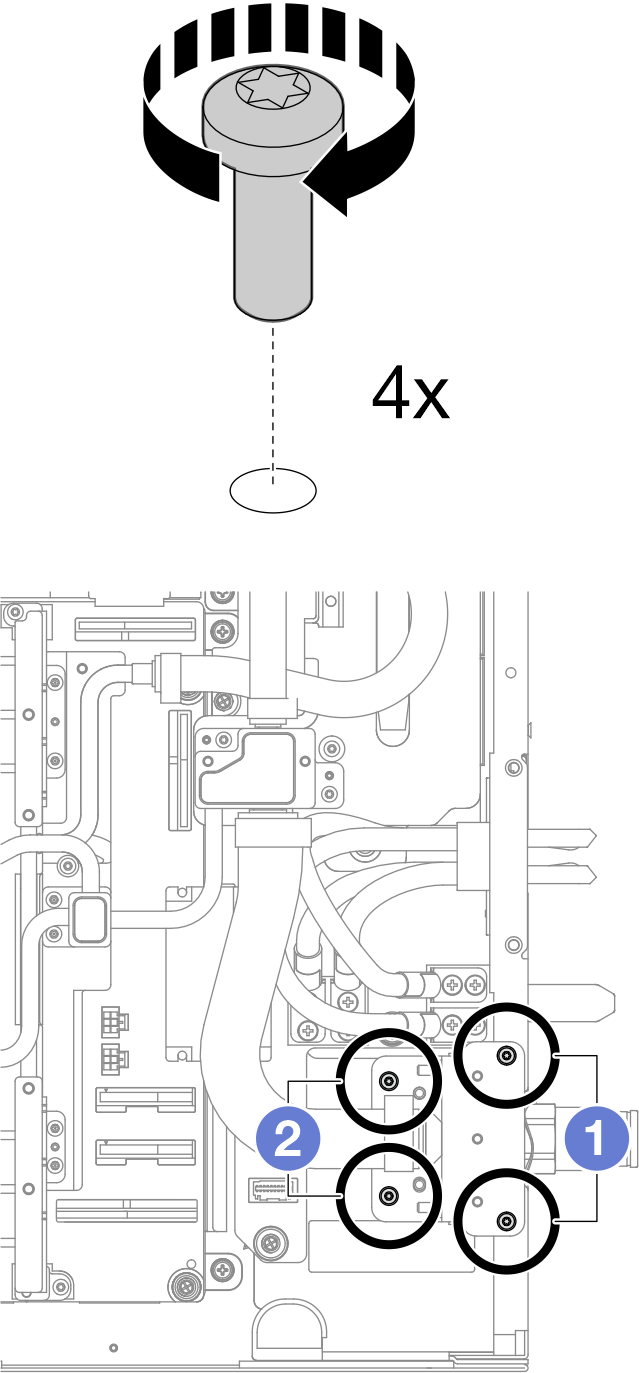

  9. Instale cuatro (4x) tornillos Torx T10 para fijar las dos conexiones rápidas a la bandeja.
    1. Instale los tornillos Torx T10 para fijar la conexión rápida a la bandeja.
    2. Instale los tornillos Torx T10 para fijar la conexión rápida a la placa de distribución de alimentación.
    Nota

    Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m.

    Figura 16. Instalación del tornillo de la conexión rápida

  10. Instale la cubierta de VR en el bucle de agua.
    Figura 17. Instalación de la cubierta de VR

  11. Revise si la almohadilla de espacio que se encuentra en la parte superior de la placa de frío central E3.S está dañada o separada. Si es así, sustitúyala por una nueva.
    Figura 18. Ubicación de la almohadilla de espacio de la parte superior de la placa de frío central E3.S

Asegúrese de seguir las Directrices de sustitución de la almohadilla de espacio.

  1. Sustituya la almohadilla de espacio de un solo uso que se encuentra en la parte inferior de la placa de frío central E3.S por una nueva.
    Figura 19. Ubicación de la almohadilla de espacio de un solo uso en la parte inferior de la placa de frío central E3.S

Asegúrese de seguir las Directrices de sustitución de la almohadilla de espacio.

  1. Instale cuatro tornillos PH1 para instalar las placas de frío de la unidad central en el bucle de agua. Asegúrese de mantener la TOP mirando hacia la parte posterior de la bandeja.
    Nota

    • Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m.

    • Asegúrese de instalar las cuatro placas de frío de la unidad central en el bucle de agua (dos placas de frío por nodo).

    Figura 20. Instalación de la placa de frío de la unidad central

Después de finalizar

  1. Instale el sensor de filtraciones. Consulte Instalación del sensor de filtraciones.

  2. Instale el kit de cables de banda lateral. Consulte Instalación del kit de cables de banda lateral de gestión del sistema.

  3. Instale el compartimiento de la unidad E3.S central. Consulte Instalación del conjunto de compartimiento de la unidad central E3.S 1T.

  4. Instale el compartimiento de expansión del adaptador PCIe. Consulte Instalación de un conjunto de expansión del adaptador ConnectX-7 NDR 200 o Instalación de un conjunto de expansión del adaptador ConnectX-7 NDR 400.

  5. Instale el compartimiento de la unidad E3.S. Consulte Instalación del conjunto de compartimiento de la unidad frontal E3.S.

  6. Si el sistema se va a instalar con módulos de memoria que requieran refrigeración de doble lado, instale barras de enfriamiento de DIMM. Consulte Instalación de una barra de enfriamiento de DIMM.

  7. Instale las llaves cruzadas. Consulte Instalar las llaves cruzadas.

  8. Instale el módulo de memoria y realice una de las siguientes acciones.

  9. Instale la guía de DIMM. Consulte Instalar una guía de DIMM.

  10. Instale la cubierta de la bandeja. Consulte Instalar la cubierta de la bandeja.

  11. Instale la bandeja en el alojamiento. Consulte Instalación de una bandeja en el alojamiento.

  12. Conecte todos los cables externos necesarios a la solución.
    Nota
    Utilice fuerza adicional para conectar los cables QSFP a la solución.

  13. Revise el LED de alimentación en cada nodo para asegurarse de que cambie entre el parpadeo rápido y el parpadeo lento para indicar que todos los nodos están listos para el encendido.
