프로세서 설치

이 작업에는 프로세서 설치를 위한 지시 사항이 있습니다. 이 작업에는 Torx T30 드라이버가 필요합니다.

이 작업 정보

필수 도구

• PH 1, PH 2, T10 및 T30 나사용 드라이버

• Waterloop Service Kit (SC750 V4) (서비스 키트의 워터 루프 캐리어는 재사용할 수 있으므로, 향후 교체가 필요할 때를 대비하여 서버가 운영되는 시설에 보관하는 것이 좋습니다.)

• Up VR Gap Pad Kit (SC750 V4)

• MID E3.S TOP Gap Pad (SC750 V4) - E3.S 중간 드라이브가 설치된 경우.

• MID E3.S BOT Gap Pad (SC750 V4) - E3.S 중간 드라이브가 설치된 경우.

• Storage Gap Pad Kit (SC750 V4) - E3.S 앞면 드라이브가 설치된 경우.

• Storage Gap Pad Kit (SC750 V4) - E3.S 1T 듀얼 앞면 드라이브 또는 E3. S 2T 싱글 앞면 드라이브가 설치된 경우.

• CX7 NDR200 Gap Pad (SC750 V4) - ConnectX-7 NDR 200 어댑터가 설치된 경우.

• CX7 Gap Pad (SC750 V4) - ConnectX-7 NDR 400 어댑터가 설치된 경우.

중요사항

갭 패드 교체 지침

• 갭 패드 위치 및 지침은 갭 패드 식별 및 위치의 내용을 참조하십시오.

• 갭 패드를 교체하기 전에 표면을 알코올 청소 패드로 부드럽게 닦으십시오.

• 변형을 방지하기 위해 갭 패드를 조심스럽게 잡으십시오. 나사 구멍이나 개구부가 갭 패드 재질로 막혀 있지 않은지 확인하십시오.

S038

경고

이 절차에는 눈 보호 장비를 착용해야 합니다.

S040

경고

이 절차에는 보호 장갑을 착용해야 합니다.

S042

위험

위험

본 제품에 들어있는 물이나 수용액으로 인해 감전될 위험이 있습니다. 손이 젖은 경우 또는 물이 흐른 경우에는 전류가 흐르는 장비나 그 근처에서 작업하지 마십시오.

주의

• 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

• 작업을 수행하려는 해당 DWC 트레이의 전원을 끄십시오.

• 엔클로저에서 외부 케이블을 모두 분리하십시오.

• QSFP 케이블이 솔루션에 연결되어 있다면 추가로 분리하십시오.

• 각 프로세서 소켓에는 항상 덮개가 있어야 합니다. 프로세서를 제거하거나 설치하는 경우에는 덮개로 빈 프로세서 소켓을 보호하십시오.

• 프로세서 소켓 또는 프로세서 접촉면을 만지지 마십시오. 프로세서 소켓 접촉면은 매우 약하고 쉽게 손상됩니다. 프로세서 접촉면에 오염 물질(예: 피부의 지방분)이 있으면 연결 장애가 발생할 수 있습니다.

• 프로세서 또는 워터 루프의 열전도 그리스가 무엇과도 접촉하지 않도록 하십시오. 표면에 접촉하면 열전도 그리스가 손상되어 비효율적입니다. 열전도 그리스는 프로세서 소켓의 전기 커넥터와 같은 구성 요소를 손상시킬 수 있습니다. 지시사항이 표시될 때까지 냉각판에서 그리스 덮개를 제거하지 마십시오.

• 새 프로세서를 설치하거나 프로세서를 교체하기 전에 시스템 펌웨어를 최신 수준으로 업데이트하십시오. 펌웨어 업데이트를 참조하십시오.

• 워터 루프의 손상을 방지하려면 워터 루프를 제거, 설치 또는 접을 때 항상 워터 루프 캐리어를 사용하십시오.

주

• 시스템에 지원되는 프로세서 목록은 Lenovo ServerProven 웹 사이트의 내용을 참조하십시오. 시스템 보드의 모든 프로세서는 속도, 코어 수 및 주파수가 동일해야 합니다.

• 시스템에 사용할 수 있는 옵션 장치에는 특정 프로세서를 사용해야 할 수도 있습니다. 자세한 내용은 옵션 장치와 함께 제공되는 설명서를 참조하십시오.

다음 그림은 시스템 보드에서 프로세서 소켓 및 메모리 모듈 커넥터의 위치를 보여줍니다.

그림 1. 프로세서 소켓 및 메모리 모듈 커넥터 위치

펌웨어 및 드라이버 다운로드: 구성 요소를 교체한 후 펌웨어 또는 드라이버를 업데이트해야 할 수 있습니다.

• 서버의 최신 펌웨어 및 드라이버 업데이트를 확인하려면 ThinkSystem SC750 V4에 대한 드라이버 및 소프트웨어 다운로드 웹 사이트로 이동하십시오.

• 펌웨어 업데이트 도구에 대한 자세한 정보를 보려면 펌웨어 업데이트로 이동하십시오.

절차 보기

• 이 절차의 비디오는 YouTube에서 볼 수 있습니다.

절차

1. 워터 루프 프로세서 냉각판의 열전도 그리스를 닦아 내십시오.
   1. 워터 루프의 프로세서 냉각판에 열전도 그리스가 남아 있는 경우에는 알코올 청소 패드를 사용하여 냉각판을 부드럽게 닦으십시오.
   2. 워터 루프에서 프로세서 식별 레이블을 제거한 후 교체 프로세서와 함께 제공되는 새 레이블로 교체하십시오. 레이블을 제거하여 새 워터 루프에 설치할 수 없거나 운송 도중 레이블이 손상된 경우 영구 표지를 사용하여 새 워터 루프에 레이블이 있던 곳과 같은 위치에 프로세서 식별 레이블의 프로세서 일련 번호를 기재하십시오.
   3. 각 도트가 약 0.1ml의 열전도 그리스로 구성된 상태에서 4개의 균일한 간격의 도트를 형성하여 주사기로 프로세서 상단에 열전도 그리스를 도포하십시오.
      주

      프로세서 접촉면이 아래를 향하도록 표면이 평평한 곳에 프로세서 및 고정장치를 조심스럽게 놓으십시오.

      그림 2. 열전도 그리스 도포


2. 필요한 경우 프로세서 고정장치를 프로세서에 설치하십시오.
   1. 프로세서 고정장치의 삼각형 표시를 프로세서 모서리의 삼각형 표시에 맞추십시오.
   2. 프로세서 고정장치를 프로세서에 조심스럽게 놓은 다음 프로세서 고정장치의 네 면을 조심스럽게 눌러 프로세서를 고정하십시오.
      그림 3. 프로세서 고정장치 설치


3. 프로세서를 워터 루프에 설치하십시오. 프로세서 고정장치의 삼각형 표시를 워터 루프 냉각판 아래쪽의 삼각형 슬롯에 맞추십시오. 그런 다음 프로세서 고정장치 포스트와 클립을 냉각판의 네 모서리에 있는 구멍에 삽입하여 프로세서를 워터 루프 냉각판 아래쪽에 부착하십시오.
   그림 4. 워터 루프에 프로세서 설치

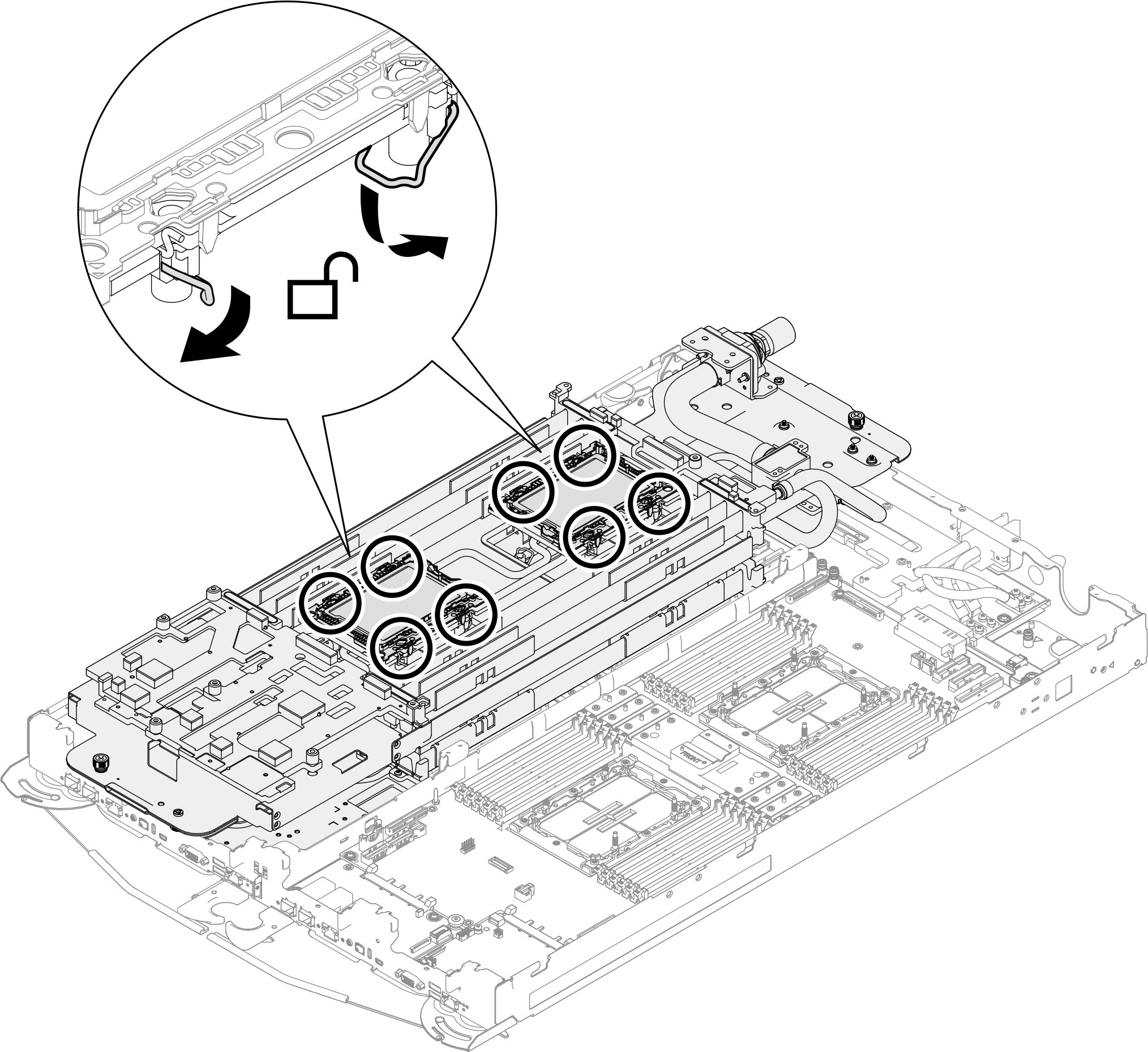

4. 모든 기울임 방지 와이어 베일(노드당 8개의 기울임 방지 와이어 베일)을 잠금 해제 위치까지 바깥쪽으로 돌리십시오.
   그림 5. Torx T30 고정 나사 잠금 해제


5. 워터 루프의 갭 패드를 확인하여 손상되었거나 분리된 경우 새 패드로 교체하십시오.
   그림 6. 워터 루프 갭 패드 위치



갭 패드 교체 지침을 따르십시오.

6. 프로세서 보드에 설치된 VR 냉각판의 갭 패드를 확인하여 손상되었거나 분리된 경우 새것으로 교체하십시오.
   그림 7. VR 냉각판 갭 패드 위치



갭 패드 교체 지침을 따르십시오.

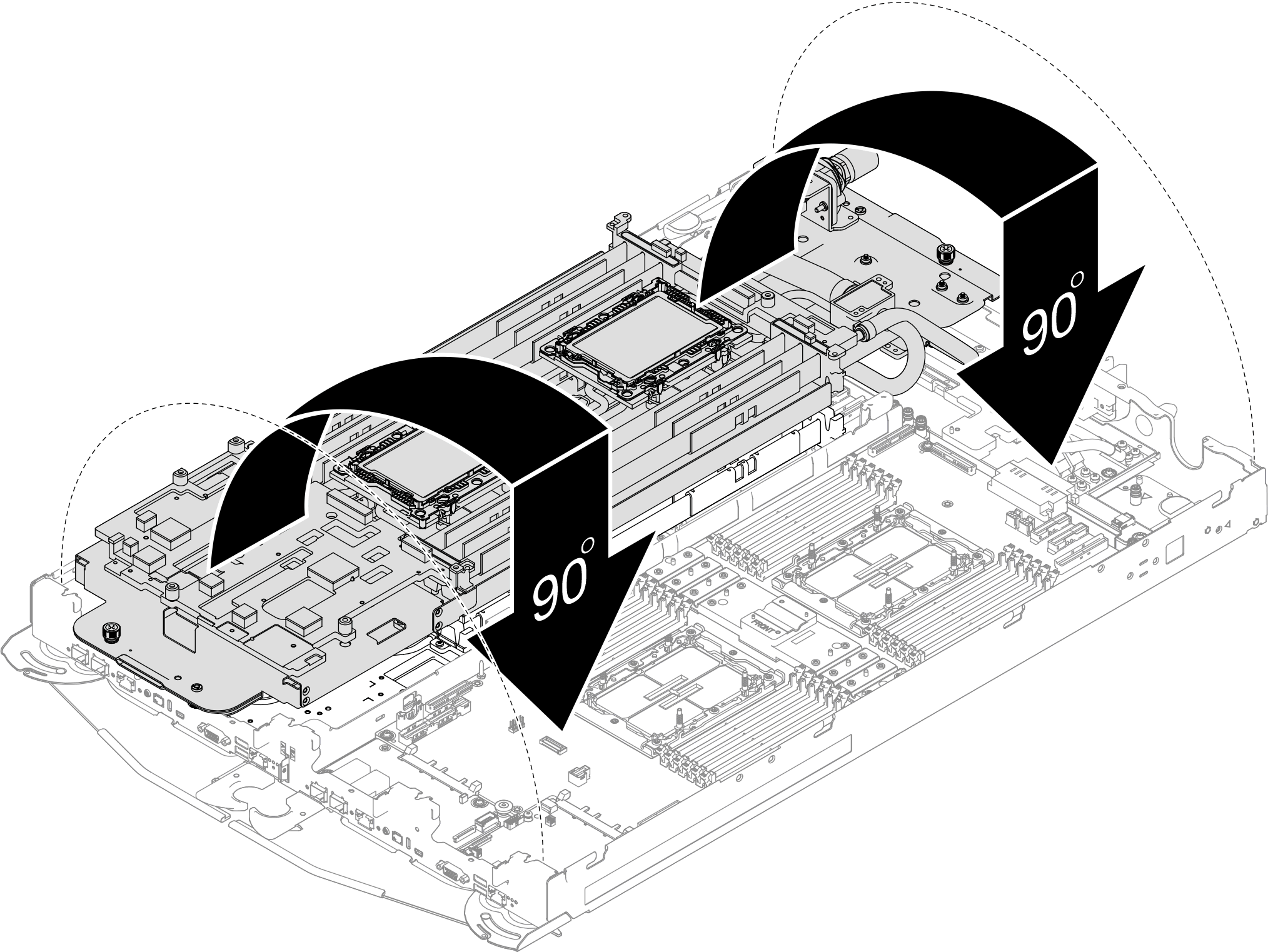

7. 워터 루프 상단을 조심스럽게 돌리고 노드 뒷면에 있는 2개의 가이드 핀에 워터 루프를 놓은 다음 워터 루프를 살짝 내려놓고 시스템 보드에 단단히 고정되었는지 확인하십시오.
   그림 8. 워터 루프 설치


8. 해당하는 경우 나사 1개를 설치하여 운송 브래킷의 구멍을 통해 혼합 챔버를 트레이에 고정합니다.
   주

   참고로 나사를 완전히 조이거나 제거하는 데 필요한 토크는 5.0+/-0.5lbf-in, 0.55+/-0.05N-M입니다.

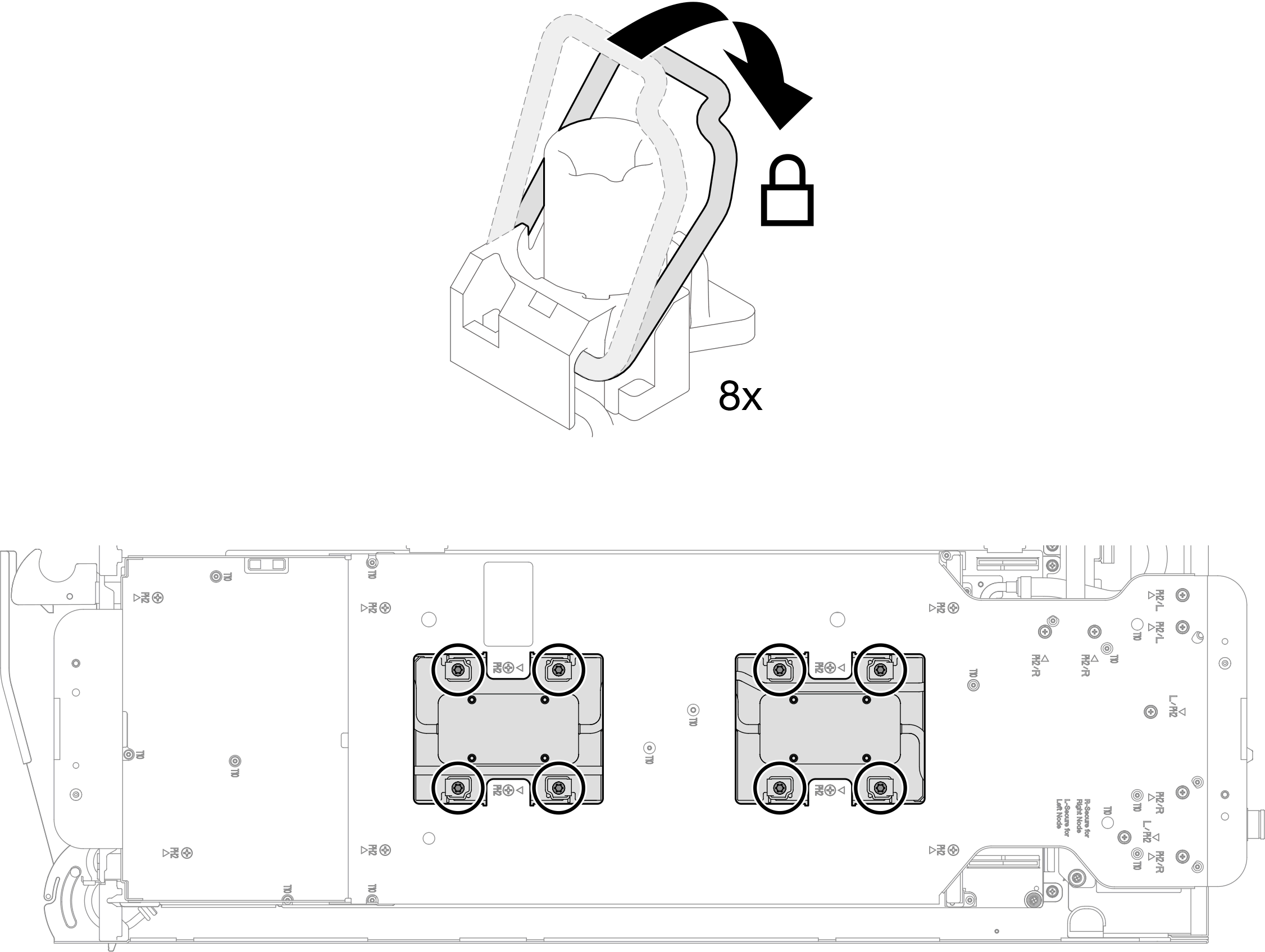

9. 기울임 방지 와이어 베일(노드당 8개의 기울임 방지 와이어 베일)을 잠금 위치까지 바깥쪽으로 돌리십시오.
   그림 9. 기울임 방지 와이어 베일 잠금 해제


10. 워터 루프 캐리어 나사(노드 2개에 14개의 Phillips # 2 나사)를 푸십시오.
    그림 10. 워터 루프 캐리어 나사 풀기

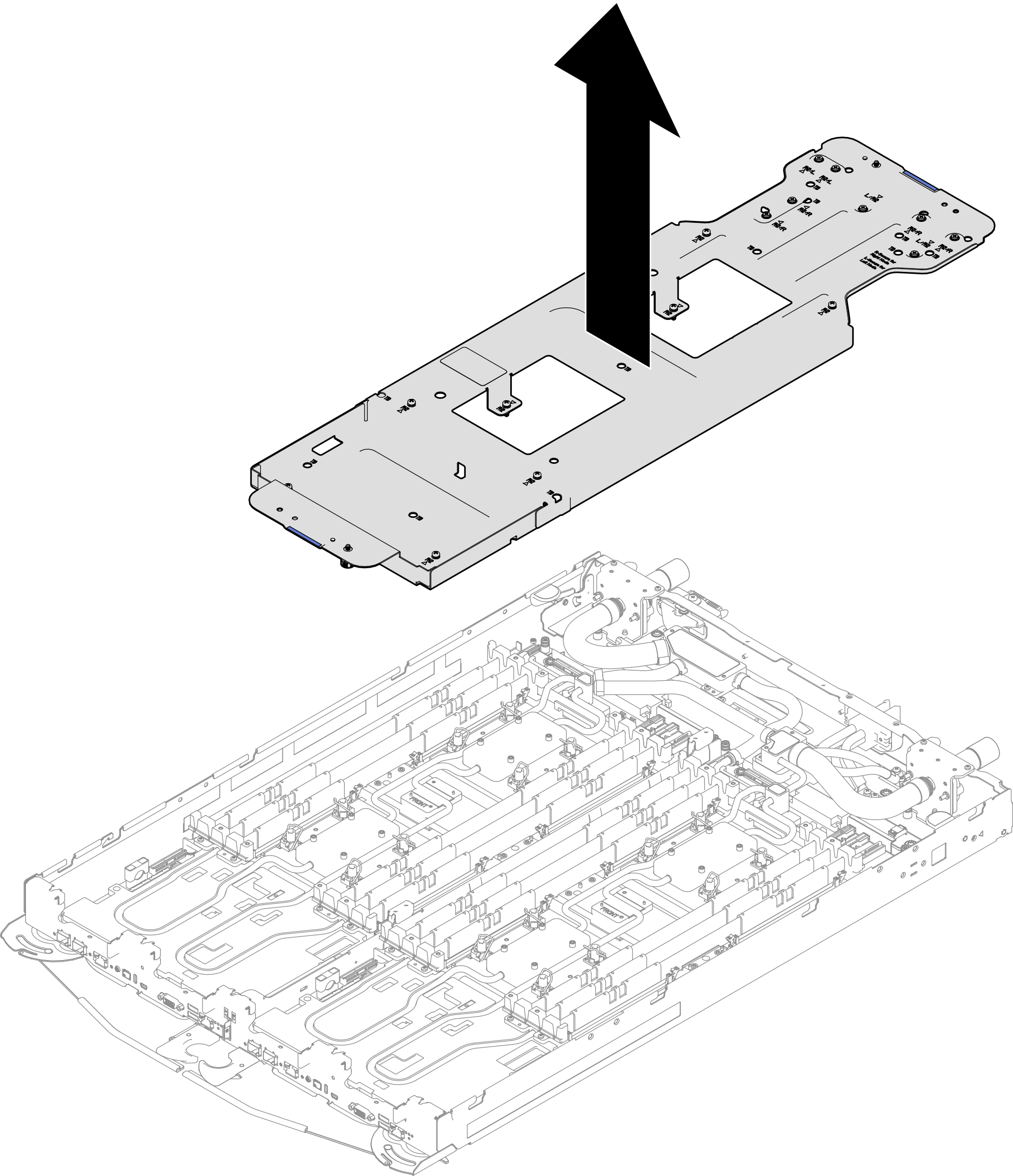

11. 워터 루프 캐리어를 조심스럽게 들어 올려 워터 루프에서 분리하십시오.
    그림 11. 워터 루프 캐리어 제거


12. 운송 브래킷에 있는 나사 시퀀스 레이블에 따라 모든 Torx T30 고정 나사(노드 2개에 8개의 Torx T30 고정 나사)를 토크 드라이버를 사용하여 적절한 토크로 완전히 조이십시오.
    주

    • 참고로 나사를 완전히 조이거나 제거하는 데 필요한 토크는 8+/- 0.5lbf-in, 0.9+/- 0.05N-m입니다.

    • 구성 요소의 손상을 방지하려면 표시된 조임/풀기 순서를 따르십시오.

    그림 12. 운송 브래킷 레이블의 나사 조이기/풀기 순서



    그림 13. Torx T30 고정 나사 조이기


13. 토크 드라이버를 사용하여 적절한 토크로 워터 루프 나사(노드당 9개의 Torx T10 나사)를 설치하십시오.
    주

    참고로 나사를 완전히 조이거나 제거하는 데 필요한 토크는 5.0+/-0.5lbf-in, 0.55+/-0.05N-M입니다.

    그림 14. 워터 루프 나사 설치


14. 적절한 토크로 설정된 토크 드라이버를 사용하여 Torx T10 나사 3개를 설치하여 혼합 챔버를 전원 분배 보드 냉각판에 고정합니다.
    주

    참고로 나사를 완전히 조이거나 제거하는 데 필요한 토크는 5.0+/-0.5lbf-in, 0.55+/-0.05N-M입니다.

    그림 15. 혼합 챔버 나사 설치


15. 4개의 Torx T10 나사를 설치하여 2개의 퀵 커넥트를 트레이에 고정합니다.
    1. Torx T10 나사를 설치하여 트레이에 퀵 커넥트를 고정하십시오.
    2. Torx T10 나사를 설치하여 전원 분배 보드에 퀵 커넥트를 고정하십시오.
    주

    참고로 나사를 완전히 조이거나 제거하는 데 필요한 토크는 5.0+/-0.5lbf-in, 0.55+/-0.05N-M입니다.

    그림 16. 퀵 커넥트 나사 설치


16. 워터 루프에 VR 덮개를 설치합니다.
    그림 17. VR 덮개 설치


17. E3.S 중간 냉각판 상단의 갭 패드를 확인하고 손상되거나 분리된 경우 새것으로 교체하십시오.
    그림 18. E3.S 중간 냉각판 상단 갭 패드 위치



갭 패드 교체 지침을 따르십시오.

18. E3.S 중간 냉각판 하단의 일회용 갭 패드를 새것으로 교체합니다.
    그림 19. E3.S 중간 냉각판 하단의 일회용 갭 패드 위치



갭 패드 교체 지침을 따르십시오.

19. PH1 나사 4개를 설치해 워터 루프에 중간 드라이브 냉각판을 설치하십시오. TOP 표시가 트레이의 뒷면을 향하도록 유지해야 합니다.
    주

    • 참고로 나사를 완전히 조이거나 제거하는 데 필요한 토크는 5.0+/-0.5lbf-in, 0.55+/-0.05N-M입니다.

    • 중간 드라이브 냉각판 4개를 모두 워터 루프에 설치해야 합니다(노드당 냉각판 2개).

    그림 20. 중간 드라이브 냉각판 설치
