Retrait d'un processeur

Cette tâche comporte des instructions, relatives au retrait d'un processeur assemblé. Cette tâche requiert un tournevis Torx T30.

À propos de cette tâche

S038

ATTENTION

Une protection oculaire est requise pour cette procédure.

S040

ATTENTION

Des gants de protection sont requis pour cette procédure.

S042

DANGER

danger

Risque de choc électrique dû à l’eau ou une solution aqueuse présente dans ce produit. Évitez de travailler sur du matériel sous tension ou près d’un équipement sous tension avec des mains humides ou en cas de présence d’eau contaminée.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

• Mettez hors tension le plateau DWC correspondant sur lequel vous allez exécuter la tâche.

• Débranchez tous les câbles externes du boîtier.

• Exercez une force supplémentaire pour déconnecter les câbles QSFP éventuellement connectés à la solution.

• Chaque connecteur de processeur doit toujours comporter un cache. Lorsque vous retirez ou installez un processeur, protégez les sockets vides du processeur avec un cache.

• Veillez à ne pas toucher le socket ou les contacts du processeur. Les contacts du socket de processeur sont extrêmement fragiles et peuvent facilement être endommagés. Toute présence de contaminants sur les contacts du processeur (sueur corporelle, par exemple) peut entraîner des problèmes de connexion.

• Assurez-vous que rien n'entre en contact avec la pâte thermoconductrice du processeur ou de la boucle d'eau. Toute surface en contact peut endommager la pâte thermoconductrice et la rendre inefficace. La pâte thermoconductrice peut endommager des composants, tels que les connecteurs électriques dans le connecteur de processeur. Ne retirez pas le film de protection en pâte thermoconductrice de la plaque froide, sauf instruction contraire.

• Avant d'installer un nouveau module de processeur ou un processeur de remplacement, mettez à jour le microprogramme du système au niveau le plus récent. Voir la section Mise à jour du microprogramme.

• Pour éviter d'endommager la boucle d'eau, utilisez toujours le support de boucle d'eau lorsque vous retirez, installez ou pliez la boucle d'eau.

L’illustration suivante montre l’emplacement des sockets de processeur et des connecteurs des modules de mémoire sur la carte mère.

Figure 1. Emplacement du socket de processeur et des connecteurs de module de mémoire

Visionnage de la procédure

• Une vidéo de cette procédure est disponible sur YouTube.

Procédure

1. Préparez-vous en vue de cette tâche.
   1. Retirez le plateau du boîtier. Voir Retrait d’un plateau du boîtier.
   2. Retirez le cache du plateau. Voir Retrait d'un cache de plateau.
   3. Si un peigne DIMM est installé, retirez-le. Voir Retrait d’un ensemble DIMM.
   4. Retirez le module de mémoire et effectuez l’une des opérations suivantes.

      • Retirez les modules de mémoire qui nécessitent un refroidissement d’un seul côté. Voir Retrait d’un module de mémoire (refroidissement d’un seul côté).

      • Retirez les modules de mémoire qui nécessitent un refroidissement de deux côtés. Voir Retrait d’un module de mémoire (refroidissement des deux côtés).

   5. Retirez les traverses. Voir Retrait des traverses.
   6. Si des barres de refroidissement DIMM sont installées, retirez-les. Voir Retrait d’une barre de refroidissement DIMM.
   7. Retirez le boîtier d’unités de disque dur E3.s avant. Voir Retrait d’un assemblage de boîtier d’unités de disque dur avant E3.S.
   8. Retirez l’assemblage de cartes mezzanines d’adaptateur PCIe. Voir Retrait d’un assemblage de cartes mezzanines d’adaptateur ConnectX-7 NDR 200 ou Retrait d’un assemblage de cartes mezzanines d’adaptateur ConnectX-7 NDR 400.
   9. Retirez le boîtier d’unités de disque dur E3.S central. Voir Retrait d’un assemblage de boîtier d’unités de disque dur central E3.S.
   10. Retirez le kit de câble latéral. Voir Retrait du kit de câbles latéraux de gestion du système.
   11. Retirez le module de détecteur de fuite. Voir Retrait du détecteur de fuite.
2. Retirez les quatre vis PH 1 pour retirer les plaques froides d’unité centrale de la boucle d’eau.
   Remarque

   Il y a deux plaques froides d’unité centrale par nœud. Veillez à retirer les deux plaques froides du côté de la boucle d’eau où le processeur doit être retiré.

   Figure 2. Retrait de la plaque froide d’unité centrale

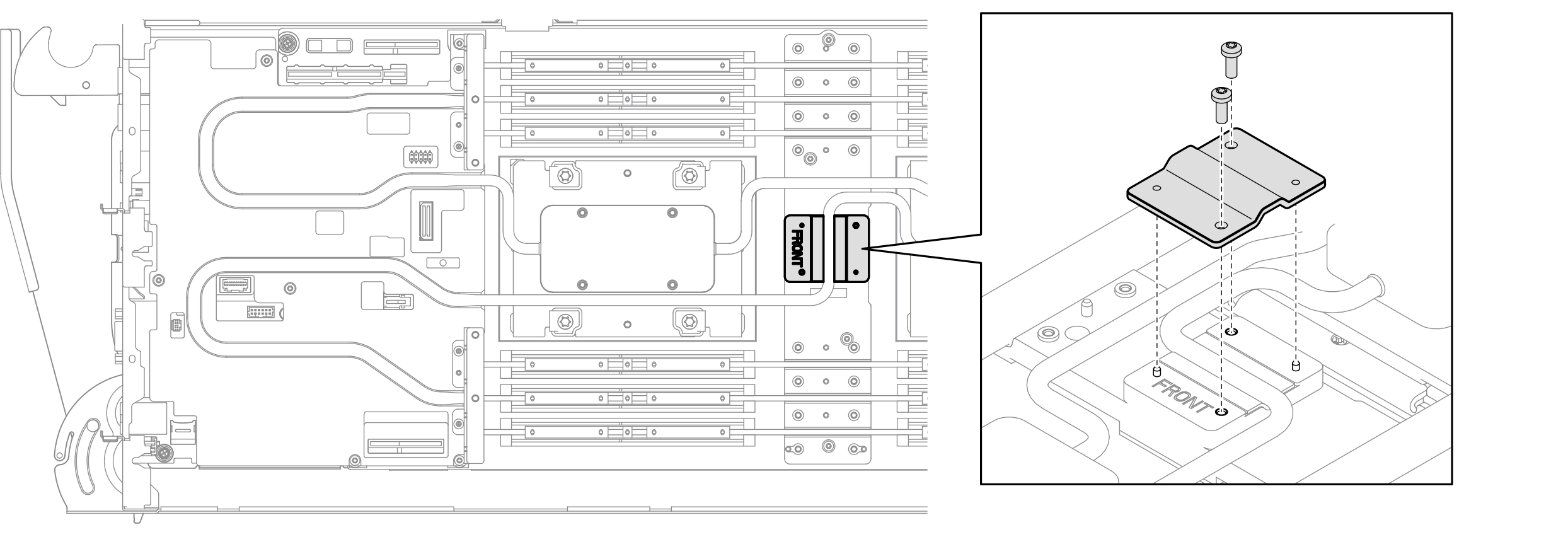

3. Retirez le cache VR de la boucle d’eau.
   Figure 3. Retrait du cache VR

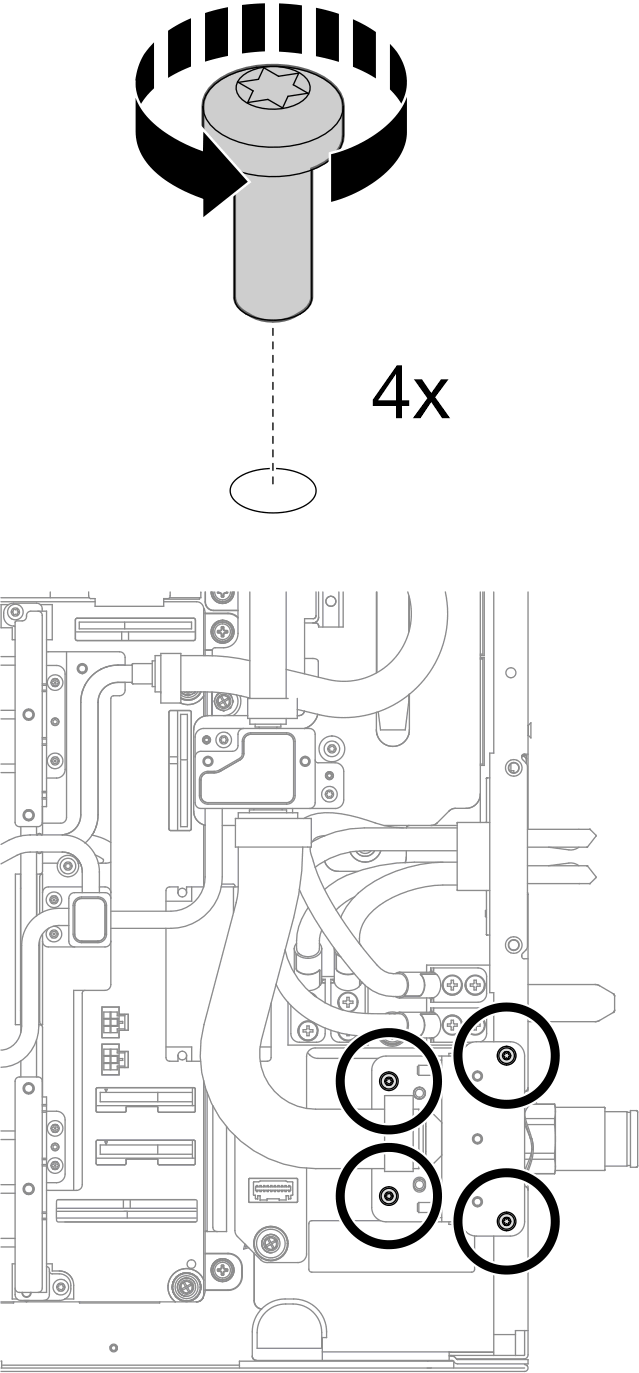

4. Retirez les quatre vis PH 1 pour retirer le raccord rapide.
   Figure 4. Retrait des vis de raccord rapide


5. Retirez quatre vis Torx T10 pour retirer les chambres de mélange de la plaque froide du tableau de distribution à l’aide d’un tournevis dynamométrique réglé au couple approprié.
   Remarque

   À titre de référence, le couple requis pour desserrer ou serrer complètement les vis est de 5,0+/- 0,5 pouces-livres, 0,55+/- 0,05 newtons-mètres.

   Figure 5. Installation des vis de chambre de mélange

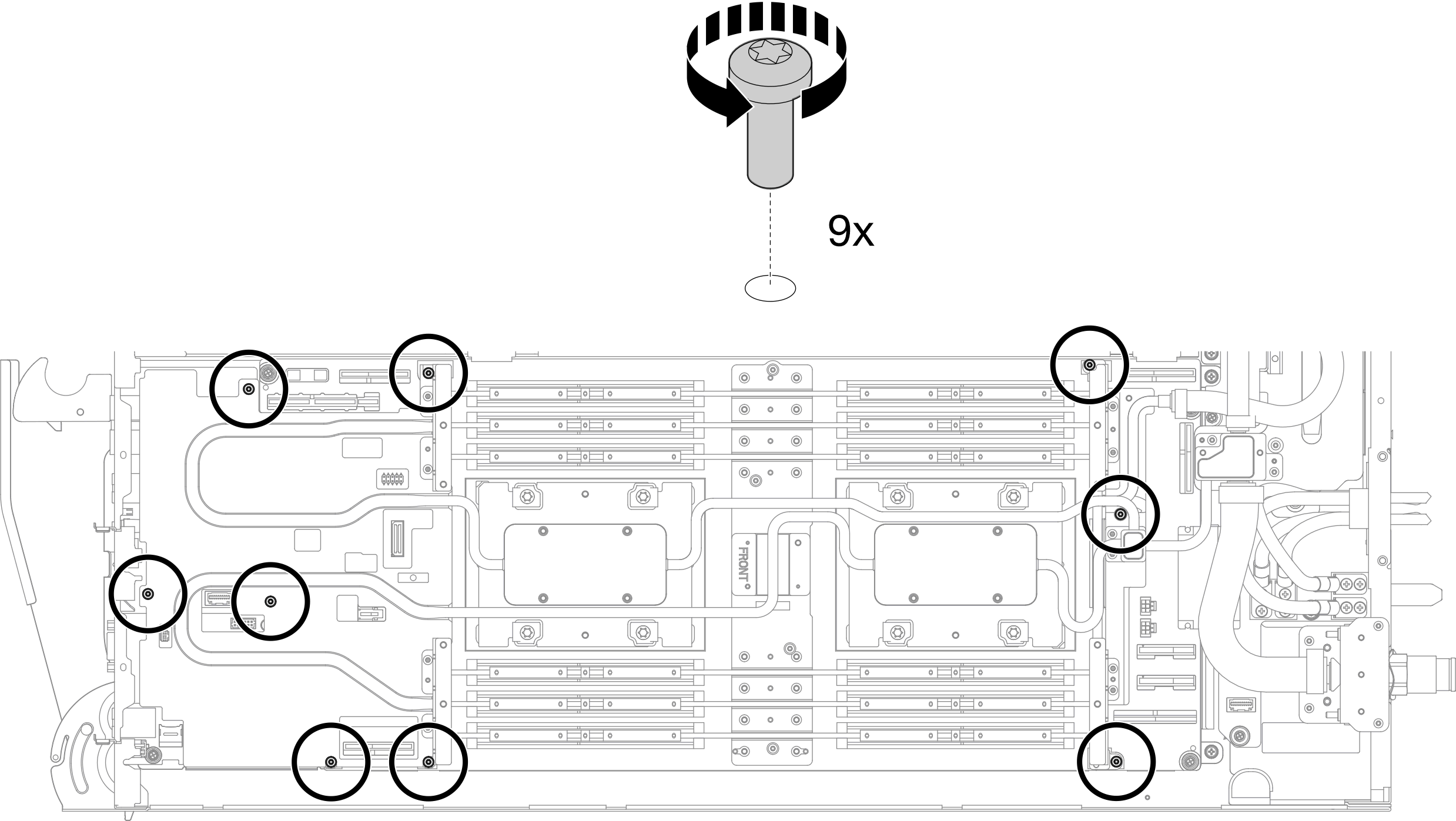

6. Retirez les vis de la boucle d’eau (9 vis Torx T10 par nœud) à l’aide d’un tournevis dynamométrique réglé au couple approprié.
   Remarque

   À titre de référence, le couple requis pour desserrer ou serrer complètement les vis est de 5,0+/- 0,5 pouces-livres, 0,55+/- 0,05 newtons-mètres.

   Figure 6. Installation des vis de la boucle d’eau


7. Desserrez les processeurs correctement.
   1. Desserrez complètement toutes les vis imperdables Torx T30 des plaques froides (8 vis imperdables Torx T30 par nœud) selon la séquence des vis affichée sur l’étiquette du support d’expédition à l’aide d’un tournevis dynamométrique défini sur le couple approprié.
      Remarque

      • À titre de référence, le couple requis pour desserrer ou serrer complètement les vis est de 8 +/- 0,5 pouces-livres, 0,9+/- 0,05 N-m.

      • Pour éviter d’endommager les composants, veillez à suivre la séquence de serrage/desserrage indiquée.

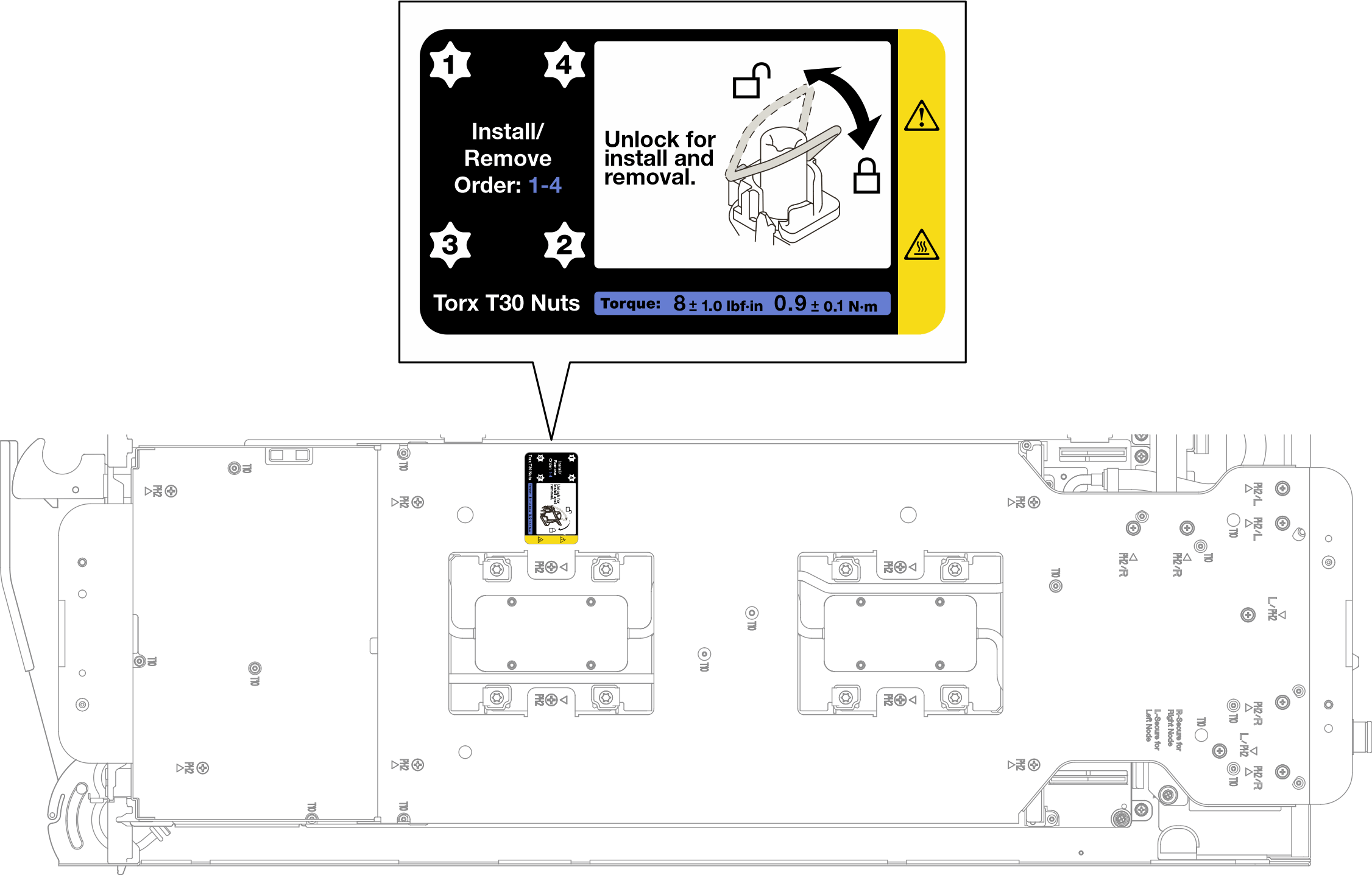

      Figure 7. Séquence de serrage/desserrage des vis sur l’étiquette du support d’expédition

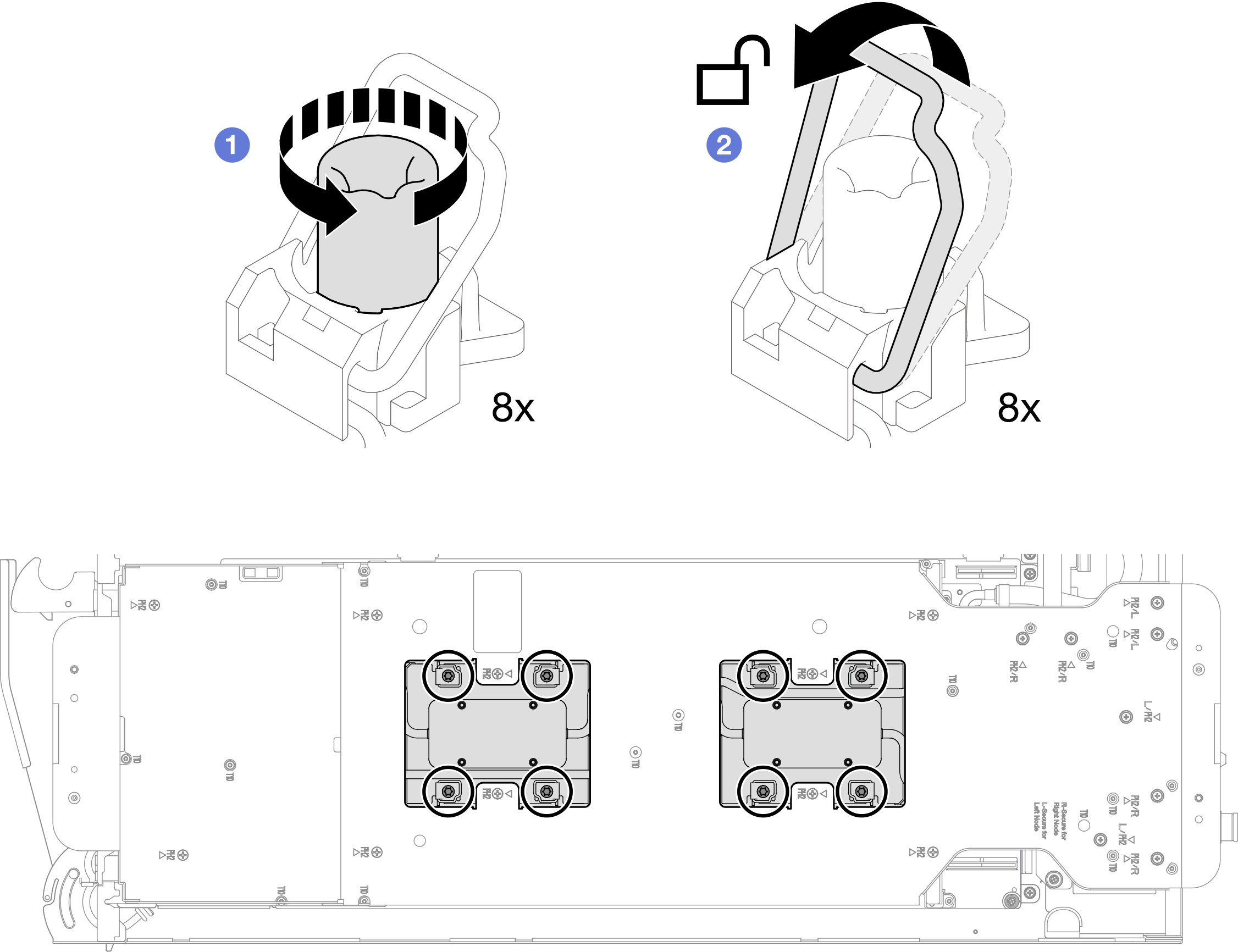

   2. Faites pivoter les crochets de câble anti-inclinaison (8 crochets de câble anti-inclinaison pour deux nœuds) vers l’intérieur en position déverrouillée.
      Figure 8. Desserrage des vis imperdables Torx T30

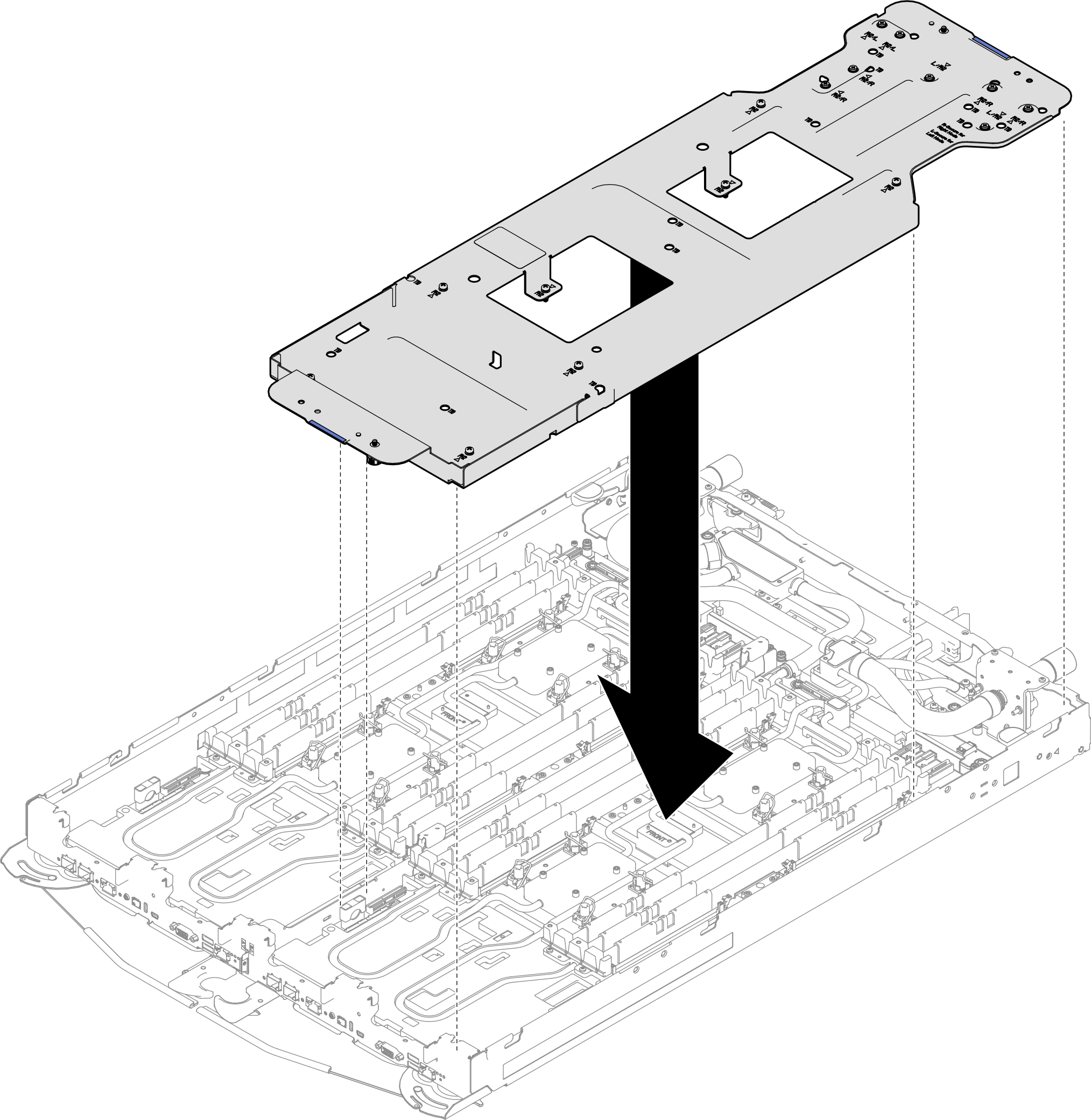

8. Orientez les deux supports de la boucle d’eau avec les broches de guidage ; ensuite, abaissez délicatement les deux supports de la boucle d’eau et assurez-vous de leur bonne installation sur la boucle d’eau.
   Figure 9. Installation du support de boucle d’eau

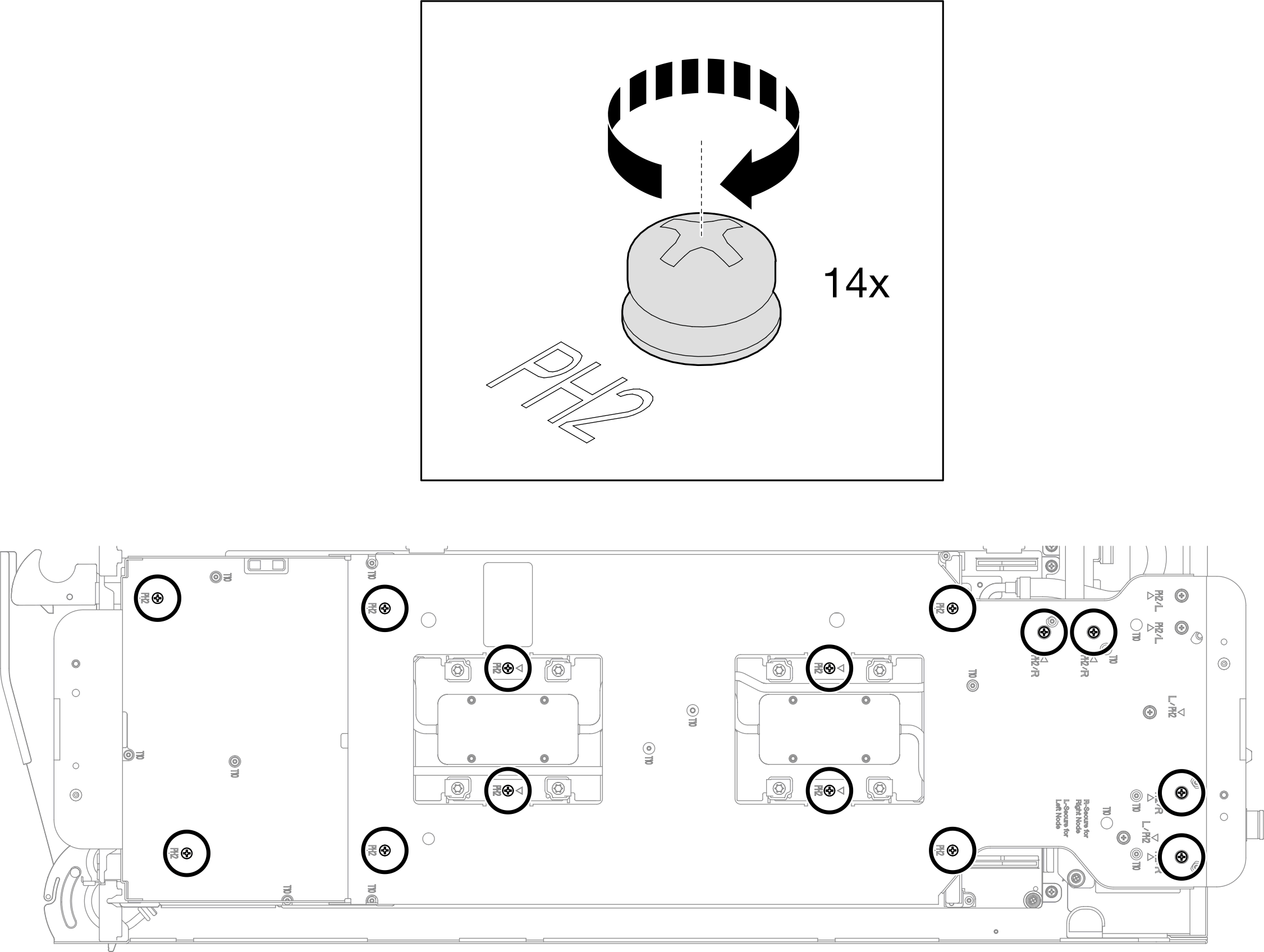

9. Installez les vis de support de la boucle d’eau (14 vis Phillips n° 2 pour deux nœuds).
   Figure 10. Installation des vis du support de la boucle d’eau

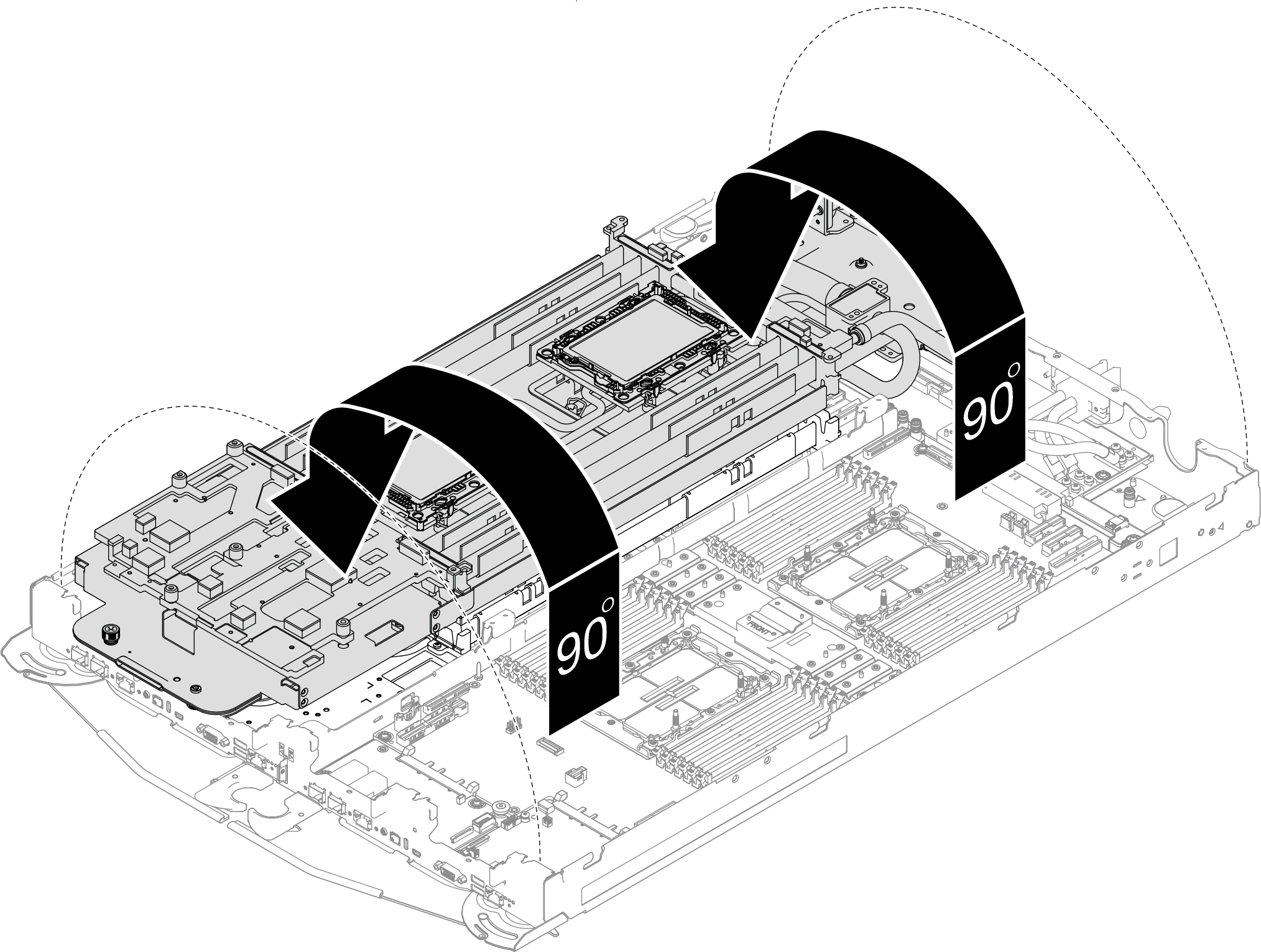

10. Faites doucement pivoter la boucle d'eau de sorte que la moitié de celle-ci repose sur l'autre moitié.
    Figure 11. Dépliage de la boucle d’eau


11. Retirez le processeur de son dispositif de retenue.
    1. Soulevez la poignée pour dégager le processeur du dispositif de retenue.
    2. Tenez avec précaution le processeur par ses bords. Ensuite, soulevez le processeur du dispositif de retenue.
       Remarque

       Ne touchez pas les contacts du processeur.

       Figure 12. Retrait d'un processeur


12. Sans poser le processeur, essuyez la pâte thermoconductrice du dessus du processeur avec un chiffon doux imbibé d’alcool. Ensuite, posez le processeur sur une surface de protection électrostatique, avec le côté en contact avec le processeur vers le haut.
13. Retirez le dispositif de retenue du processeur du dessous de la plaque froide.
    Remarque

    Le dispositif de retenue du processeur sera mis au rebut et remplacé par un nouveau.
    1. Dégagez avec précaution les pattes de retenue de la plaque froide.
    2. Soulevez le dispositif de retenue de la plaque froide.
    Figure 13. Retrait du dispositif de retenue du processeur


14. Essuyez la pâte thermoconductrice du dessous de la plaque froide avec un chiffon doux imbibé d’alcool.
