E3.S 1T デュアル前面ドライブの取り付け

E3.S 1T デュアル前面ドライブを取り付けるには、以下の情報を参照してください。

手順

1. 上面冷却ドライブを取り付けます。(底面冷却ドライブを取り付ける場合は、手順 2 を参照してください)。

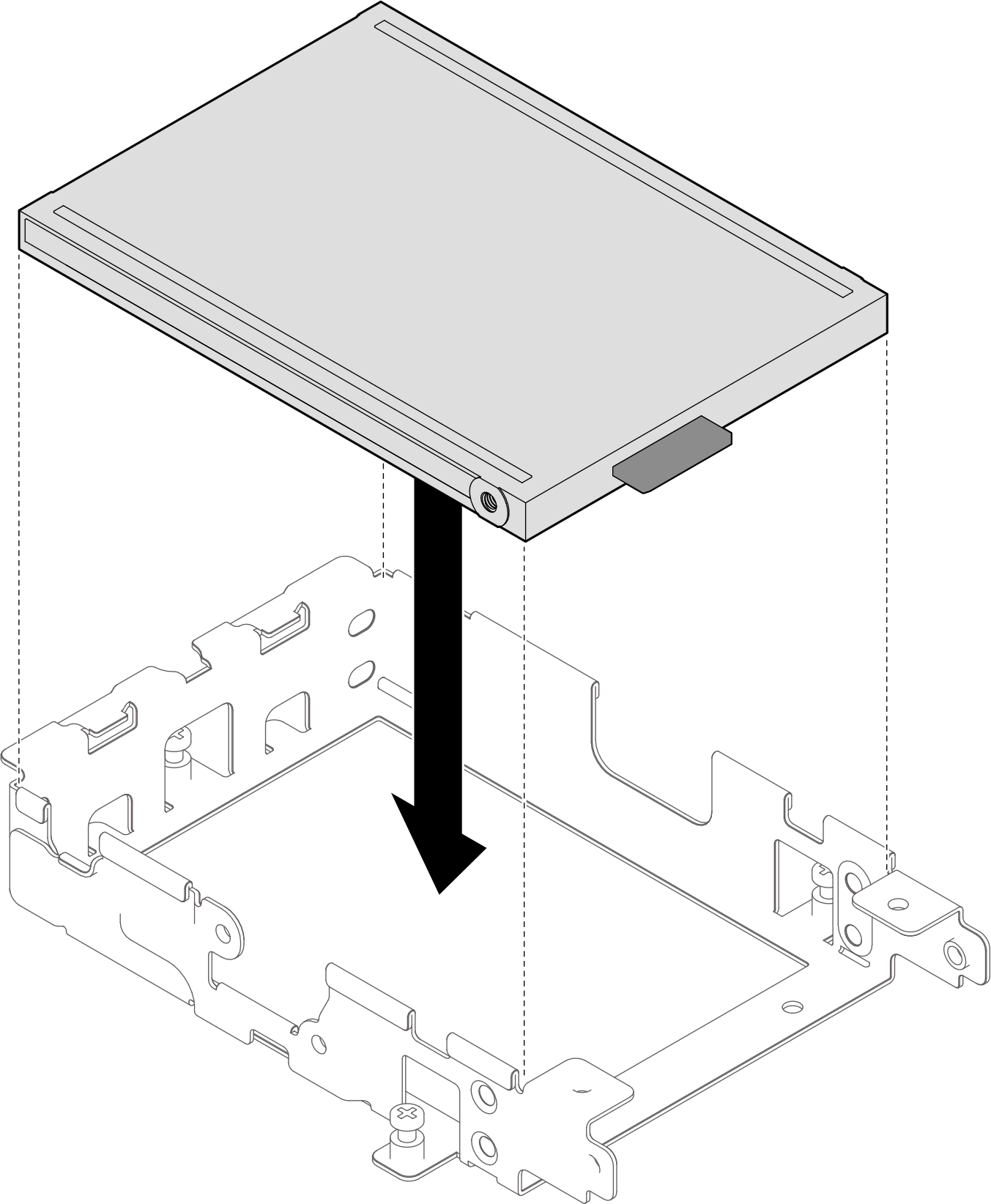

   1. 最初の上面冷却ドライブを取り付けます。必ずドライブ・コネクターの位置が以下の図の表示と同じであることを確認してください。
      図 1. 最初の上面冷却ドライブの取り付け

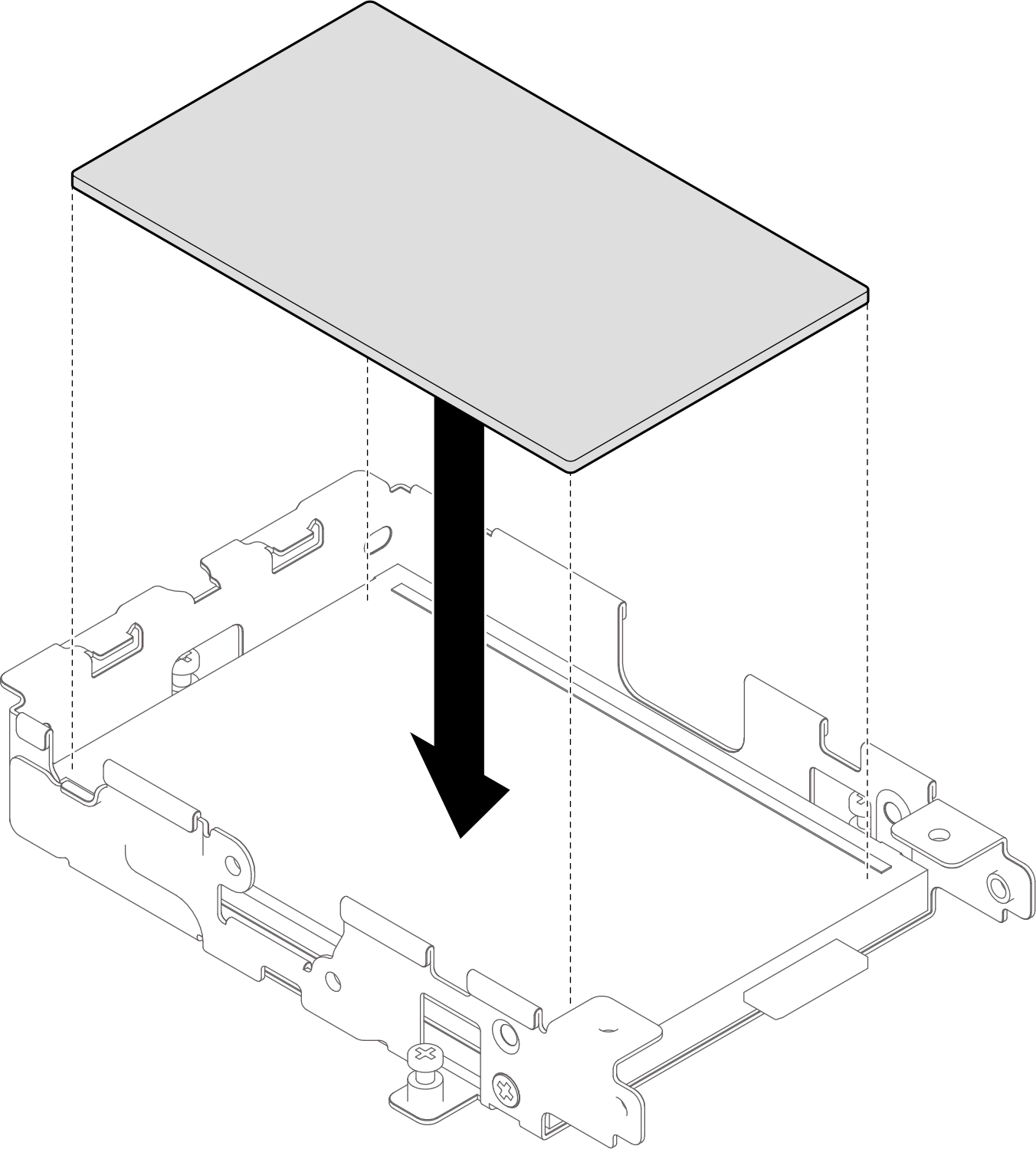

   2. スペーサーを最初のドライブの上に配置します。
      図 2. 上面冷却ドライブへのスペーサーの配置

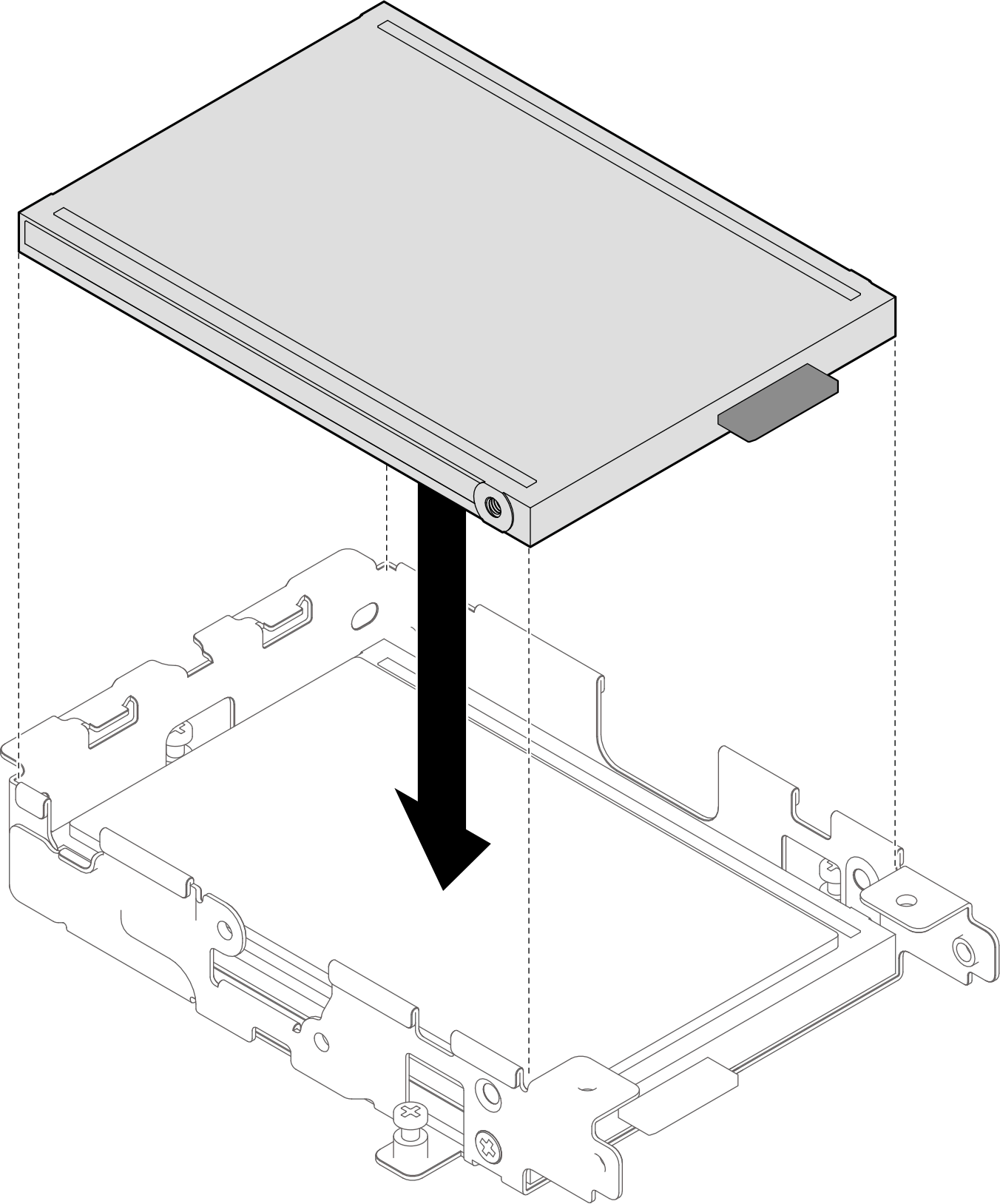

   3. 2 番目の上面冷却ドライブをドライブ・ケージに取り付けます。必ずドライブ・コネクターの位置が以下の図の表示と同じであることを確認してください。その後、手順 3 に進んでください。
      注

      ドライブ・ケージ内のドライブ・コネクターの位置に注意してください。ドライブ・ケージ内の 2 つのドライブのドライブ・コネクターの位置は、異なっている必要があります。

      図 3. 2 番目の上面冷却ドライブの取り付け


2. 底面冷却ドライブを取り付けます。(上面冷却ドライブを取り付ける場合は、手順 1 を参照してください)。

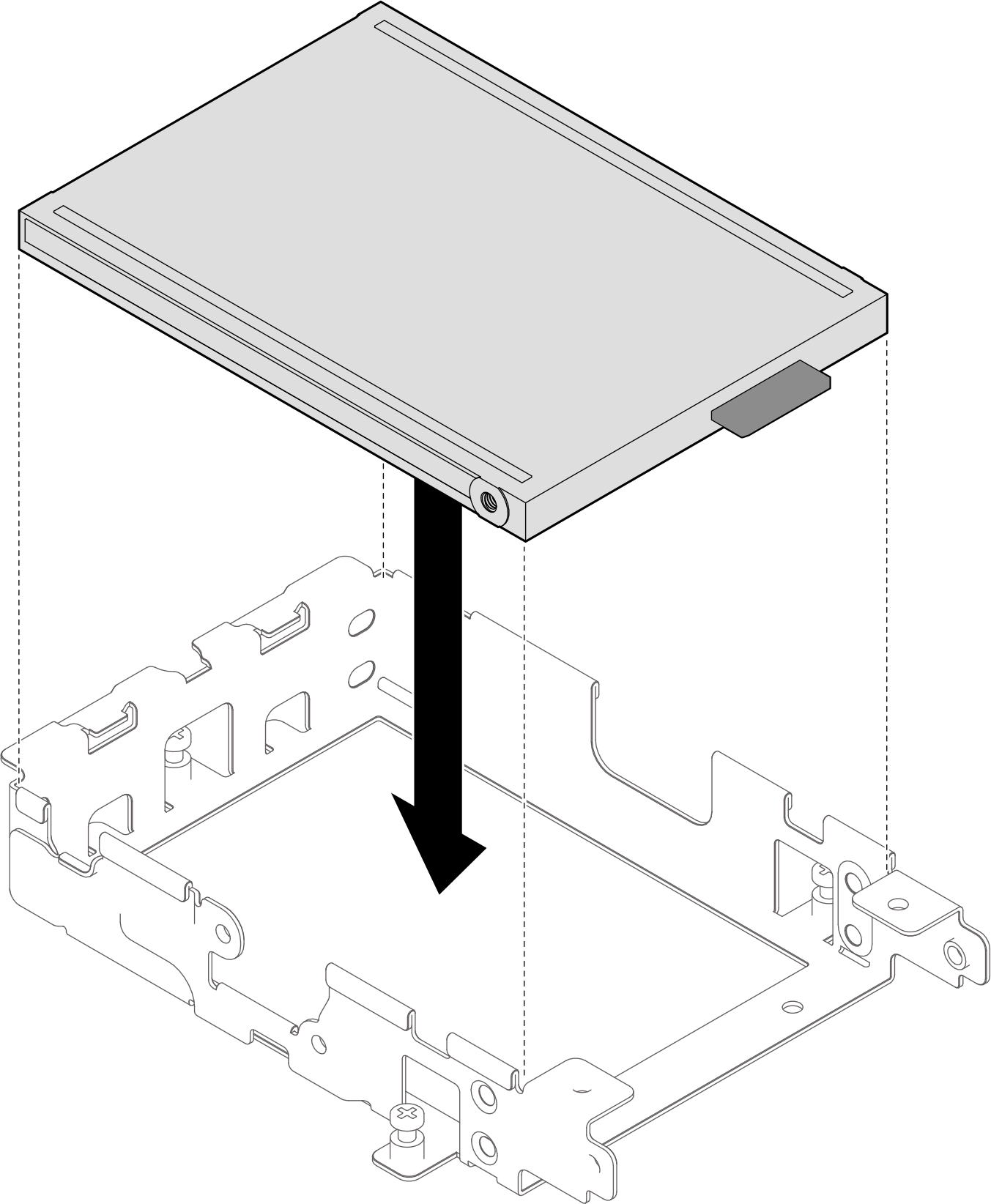

   1. 最初の底面冷却ドライブを取り付けます。必ずドライブ・コネクターの位置が以下の図の表示と同じであることを確認してください。
      図 4. 最初の底面冷却ドライブの取り付け


   2. スペーサーを最初のドライブの上に配置します。
      図 5. 底面冷却ドライブへのスペーサーの配置

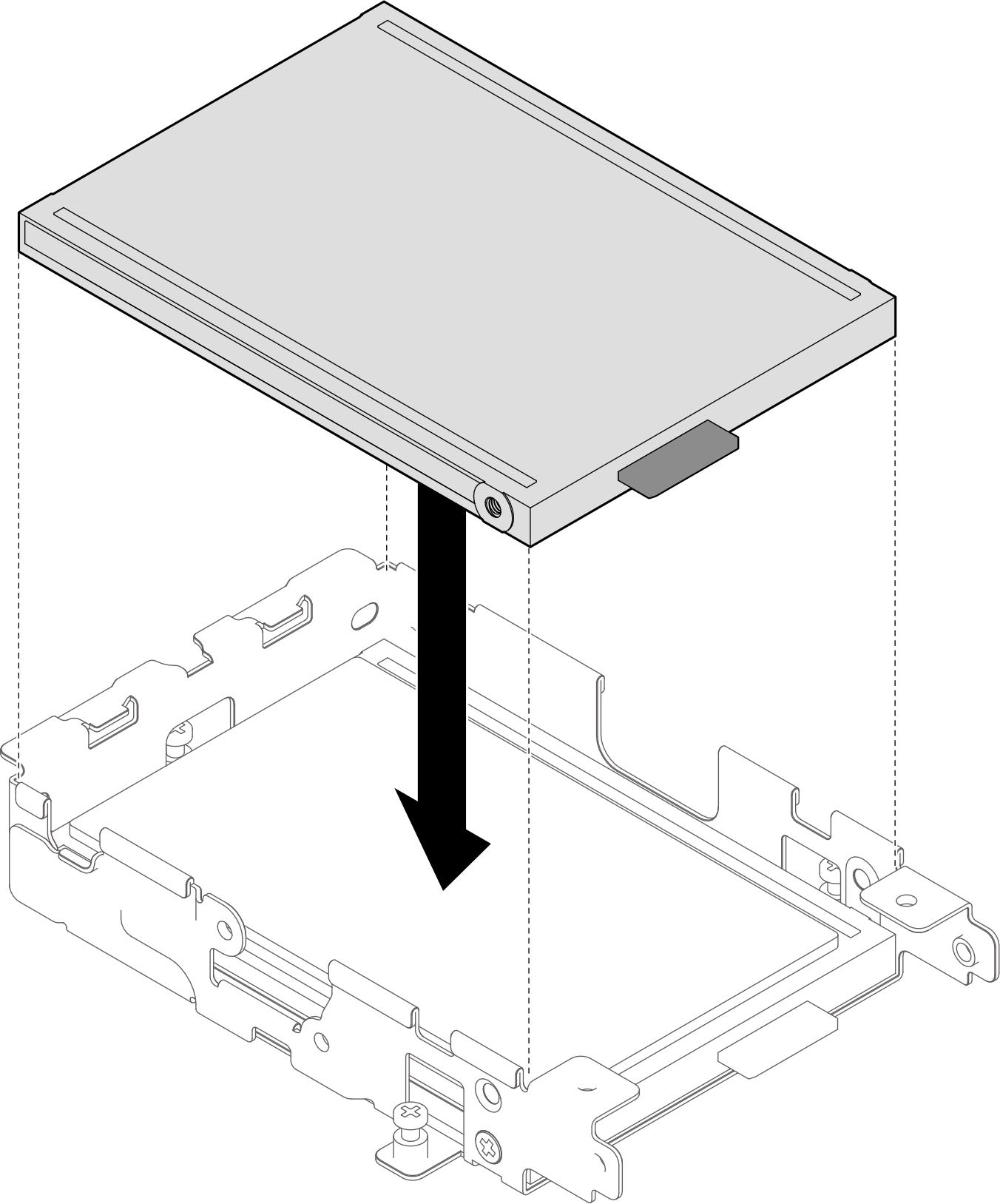

   3. 2 番目の底面冷却ドライブをドライブ・ケージに取り付けます。必ずドライブ・コネクターの位置が以下の図の表示と同じであることを確認してください。その後、手順 3 に進んでください。
      注

      ドライブ・ケージ内のドライブ・コネクターの位置に注意してください。ドライブ・ケージ内の 2 つのドライブのドライブ・コネクターの位置は、異なっている必要があります。

      図 6. 2 番目の底面冷却ドライブの取り付け


3. 8 本の PH1 ねじを取り付けて、ドライブをドライブ・ケージに固定します。
   図 7. ドライブ・ケージへのねじの取り付け


4. ヒートシンクのギャップ・パッドを確認し、破損しているか取り外されている場合は新しいものと交換します。
   図 8. ヒートシンクのギャップ・パッドの位置



必ず、ギャップ・パッドの交換に関するガイドラインに従ってください。

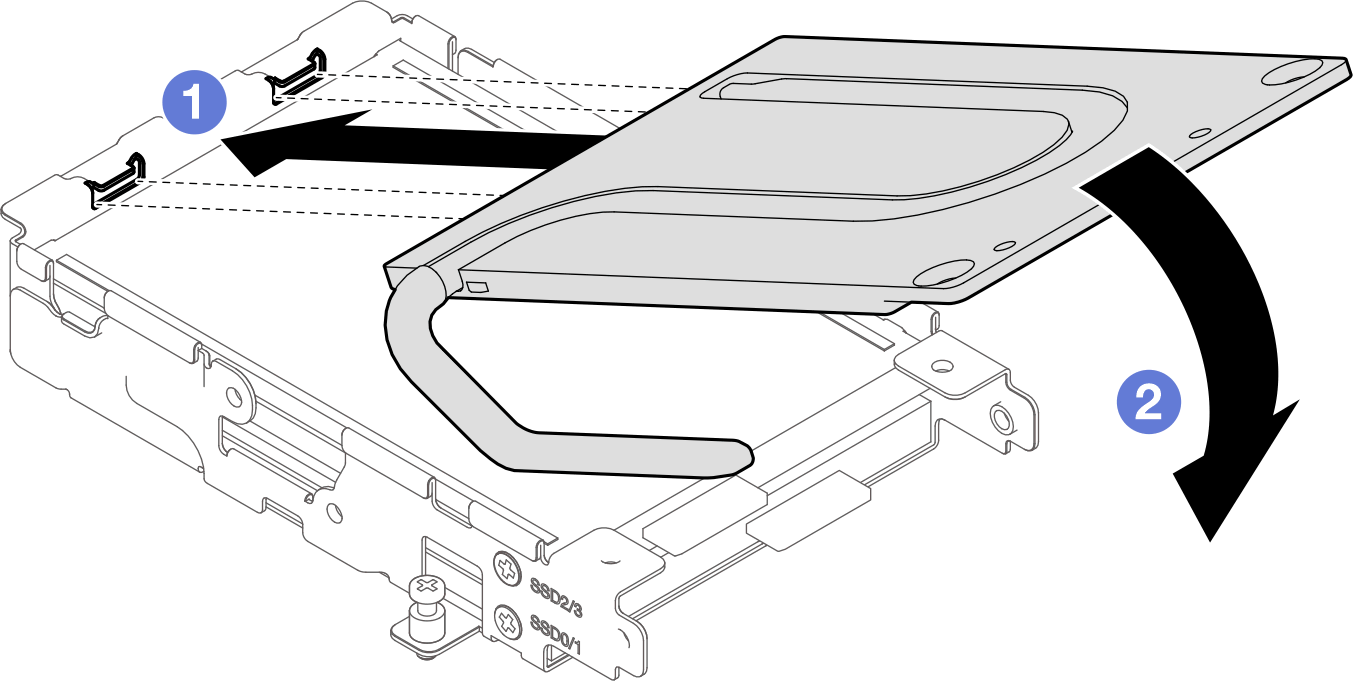

5. ヒートシンクをドライブ・ケージに取り付けます。
   1. ヒートシンクを斜めに保持し、ヒートシンクのタブをドライブ・ケージのスロットに合わせます。
   2. ヒートシンクを回転させて、ドライブ・ケージの上に置きます。
      図 9. ヒートシンクの取り付け


6. 2 本の PH1 ねじを取り付けてヒートシンクをドライブ・ケージに固定します。
   図 10. ヒートシンクのねじの取り付け


7. 2 本の PH1 ねじを取り付けて、サイド・ホルダーをドライブ・ケージに固定します。
   図 11. サイド・ホルダーの取り付け


8. ケーブルをドライブに接続します。

   表 1. ケーブル・プラグおよびドライブ番号の接続規則

   始点	終点
   0 または 1 とマークされたプラグ	ドライブ・ケージ・スロット SSD 0/1 のドライブ
   2 または 3 とマークされたプラグ	ドライブ・ケージ・スロット SSD 2/3 のドライブ

   注

   ドライブ構成によっては、ケーブル・プラグをドライブ・ケージに取り付けるために、ねじれたケーブルが必要になる場合があります。

   図 12. ドライブへのケーブル接続


9. ケーブル保持具をドライブ・ケージに取り付けます。
   1. ケーブル保持具をドライブ・ケージに取り付けます。ケーブル保持具の向きは、上面冷却ドライブと底面冷却ドライブで異なります。必ず、以下の図で指定されているケーブル保持具の向きのガイダンスに従ってください。
      重要

      • 上面冷却ドライブの場合、ケーブル保持具を以下の図の 1 に示すような方向にします。

      • 底面冷却ドライブの場合、ケーブル保持具を以下の図の 2 に示すような方向にします。

      図 13. ドライブ・ケージへのケーブル保持具の取り付け


   2. 2 本の PH1 ねじを締めて、ケーブル保持具をドライブ・ケージに固定します。
      図 14. ドライブ・ケージへのケーブル保持具の取り付け
