E3.S 1T デュアル前面ドライブの取り外し

E3.S 1T デュアル前面ドライブを取り外すには、以下の情報を参照してください。

手順

1. このタスクの準備をします。
   1. エンクロージャーからトレイを取り外します。エンクロージャーからのトレイの取り外しを参照してください。
   2. トレイ・カバーを取り外します。トレイ・カバーの取り外しを参照してください。
   3. クロス・ブレースを取り外します。クロス・ブレースの取り外しを参照してください。
   4. E3.S ドライブ・ケージを取り外します。E3.S 前面ドライブ・ケージ・アセンブリーの取り外しを参照してください。
2. ドライブ・ケージからケーブル保持具を取り外します。

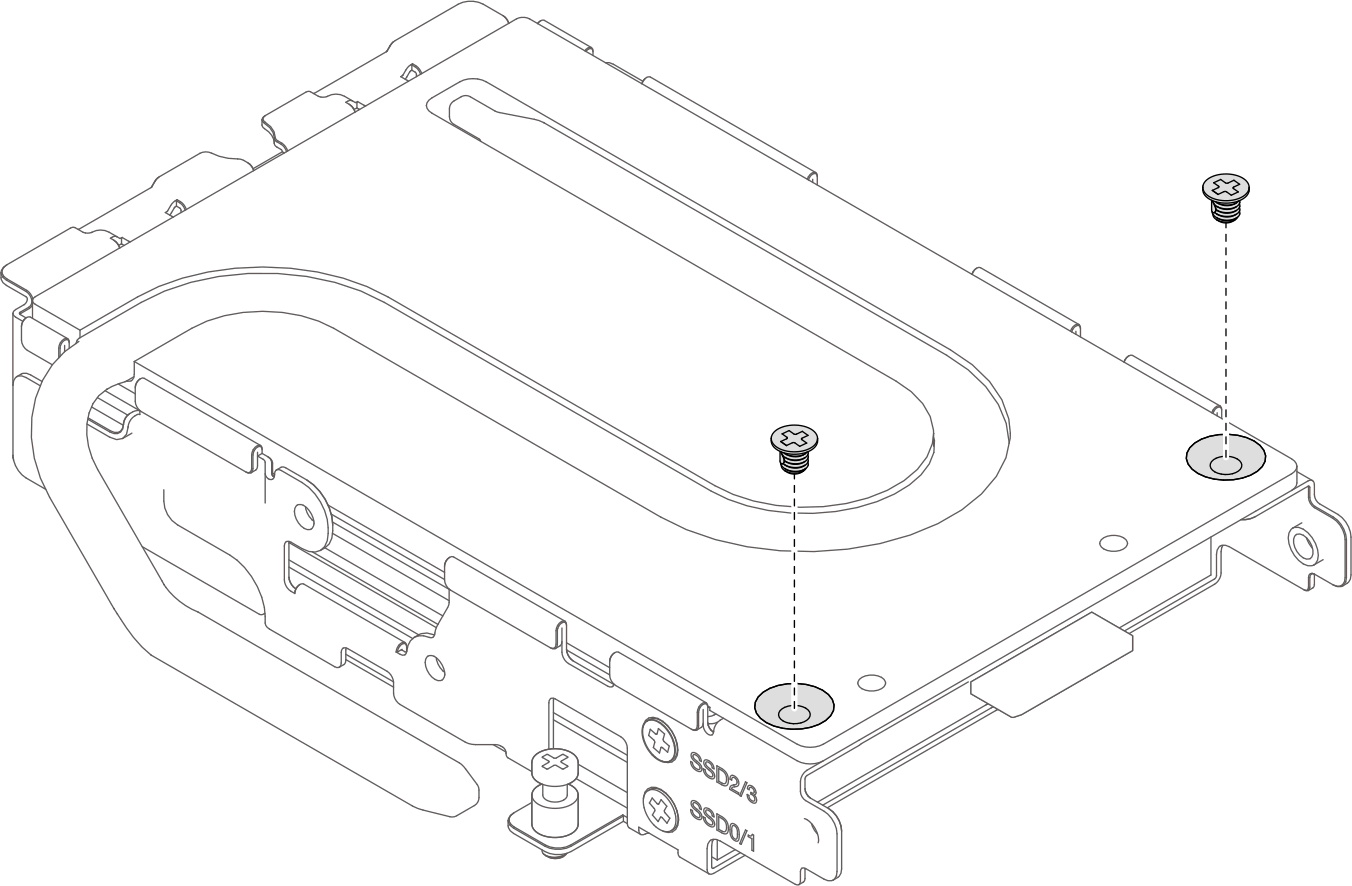

   1. ドライブ・ケージから 2 本の PH1 ねじを取り外します。
      図 1. ケーブル保持具からのねじの取り外し

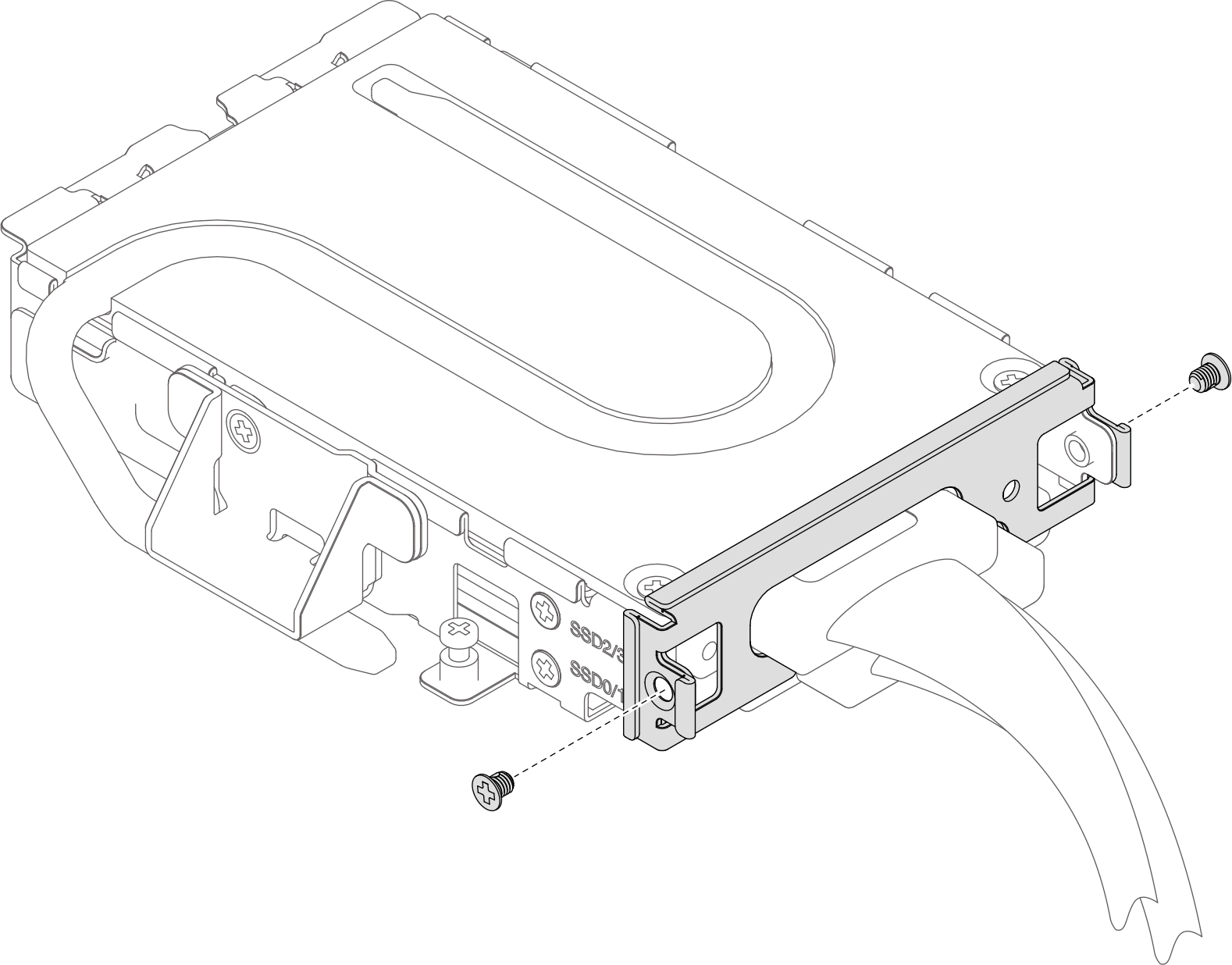

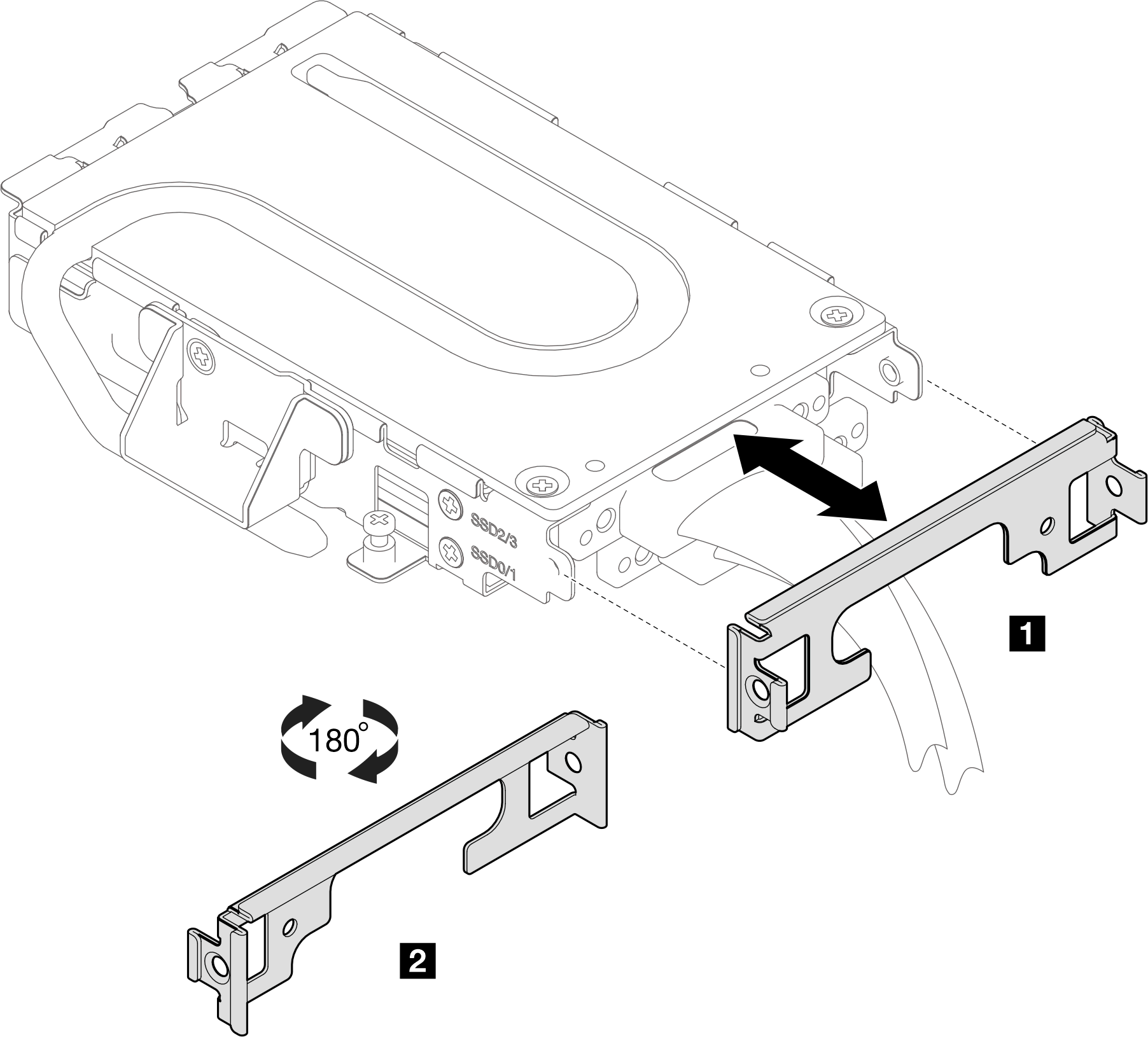

   2. ケーブル保持具を取り外します。(1 上部冷却ドライブ、2 下部冷却ドライブ)
      図 2. ケーブル保持具の取り外し

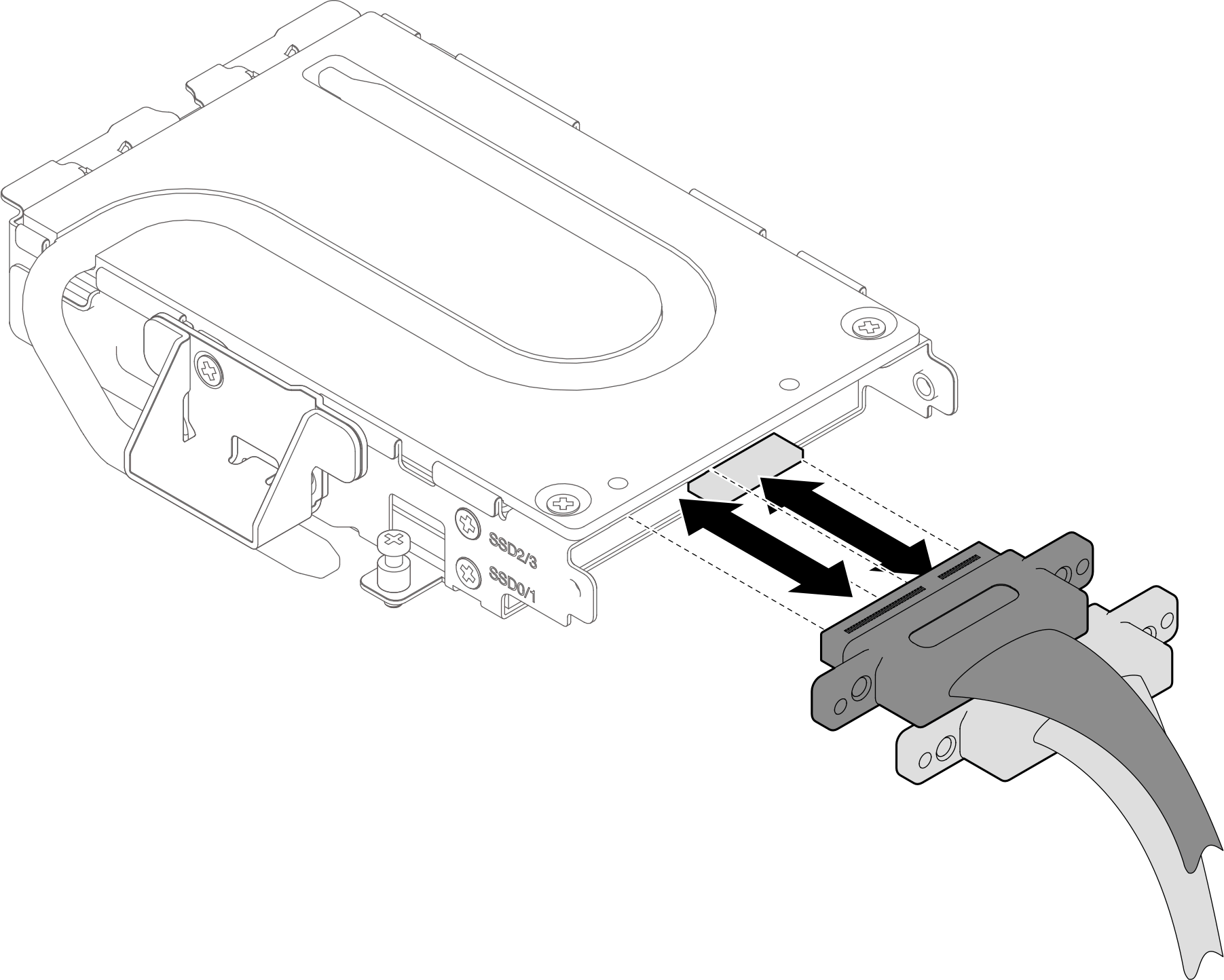

3. ドライブからケーブルを外します。
   図 3. ドライブからケーブルを外す

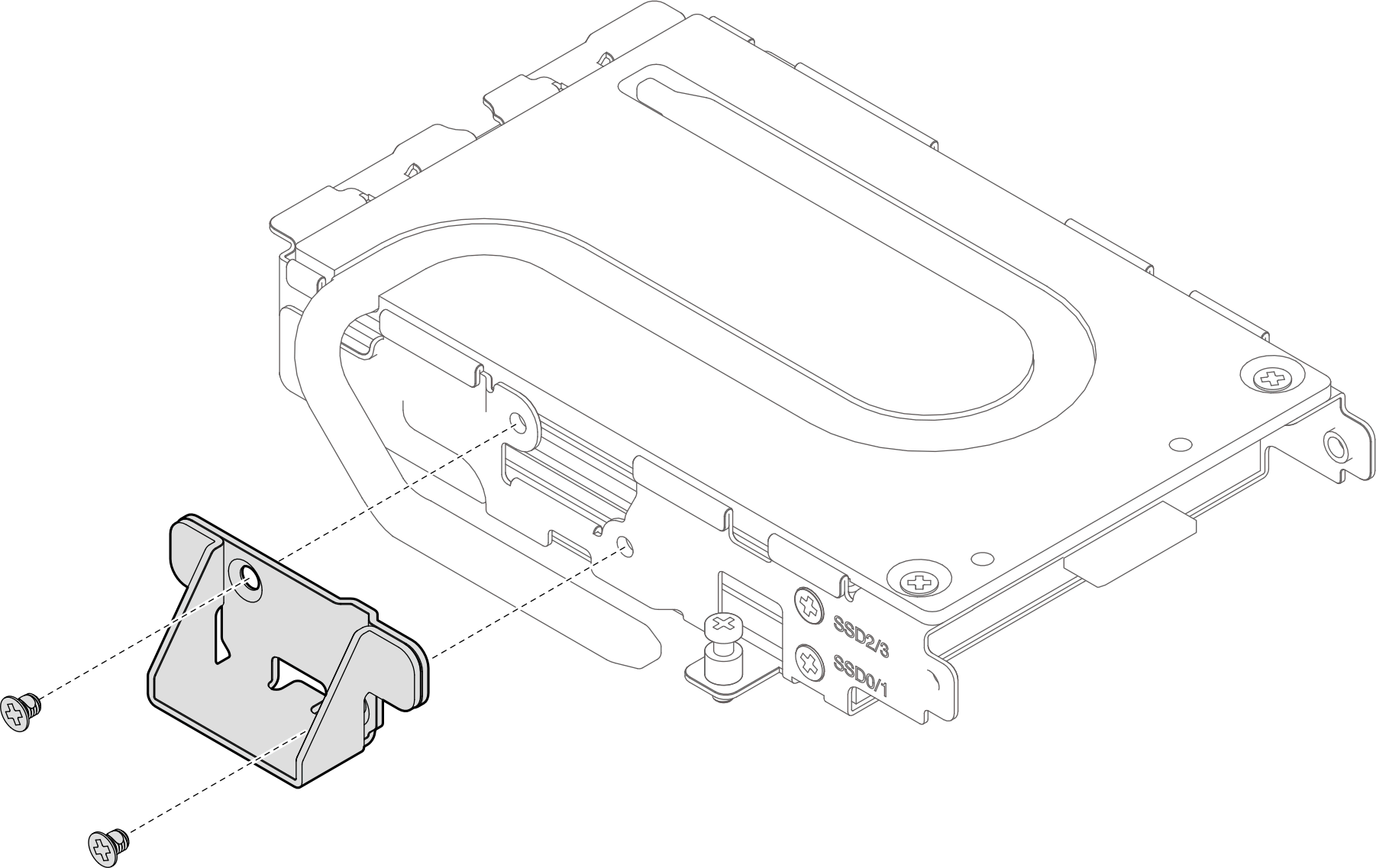

4. 2 本の PH1 ねじを取り外して、ドライブ・ケージからサイド・ホルダーを取り外します。
   図 4. サイド・ホルダーの取り外し


5. 2 本の PH1 ねじをヒートシンクから取り外します。
   図 5. ヒートシンクからのねじの取り外し

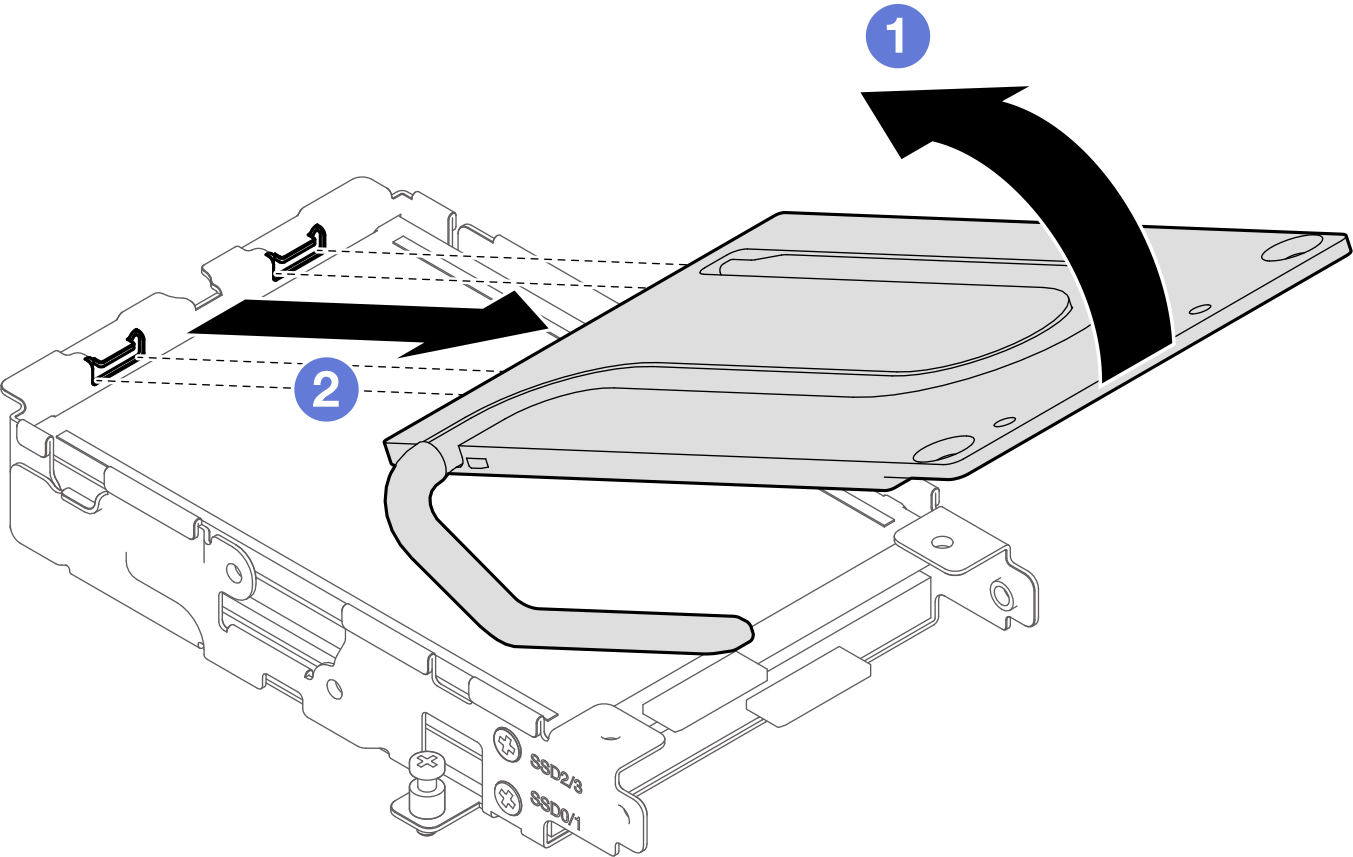

6. ヒートシンクを取り外します。
   1. ヒートシンクを斜めに配置されるまで回転させます。
   2. ドライブ・ケージからヒートシンクを取り外します。
      図 6. ヒートシンクの取り外し

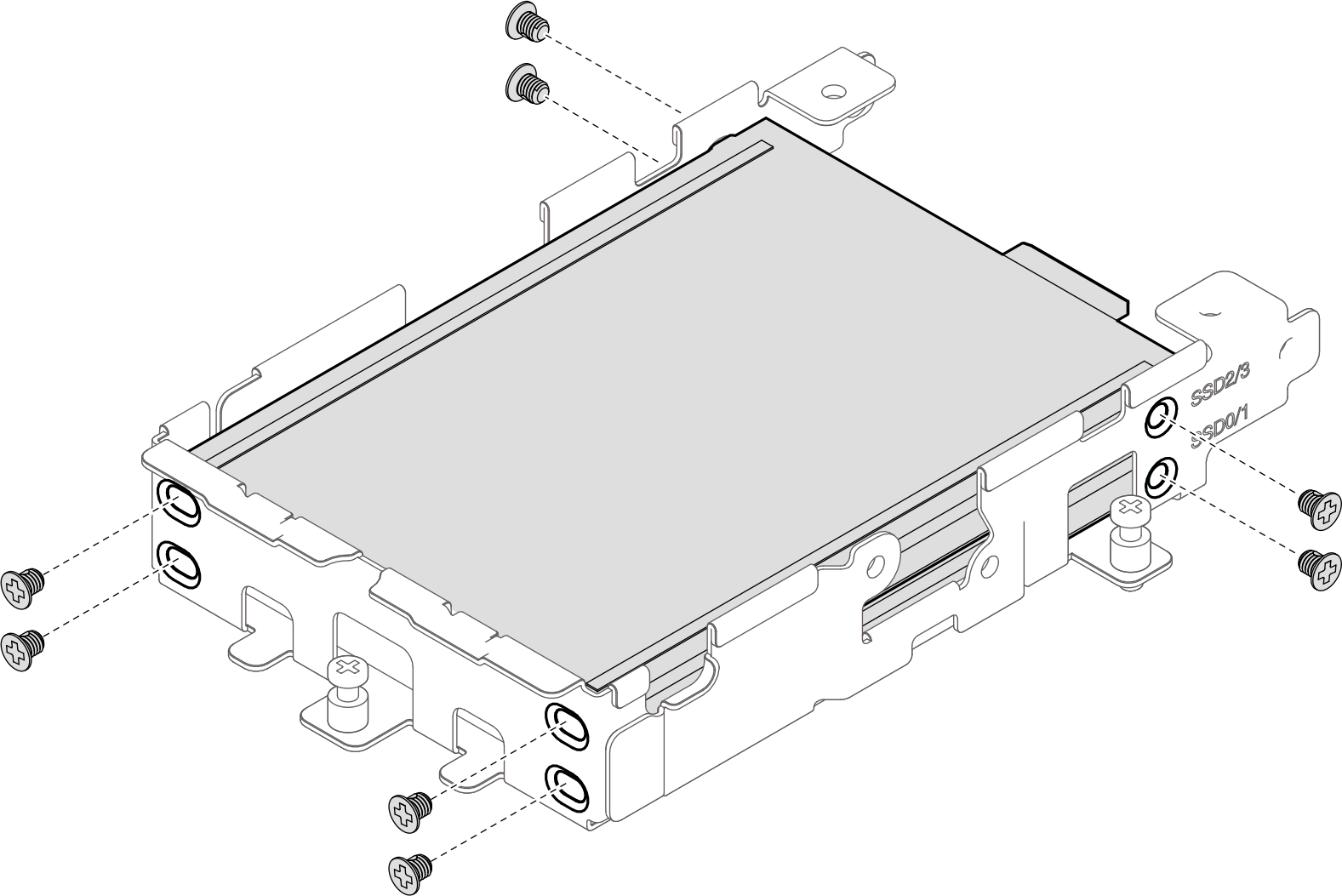

7. ドライブ・ケージからの 8 本の PH1 ねじの取り外し
   図 7. ドライブ・ケージからのねじの取り外し

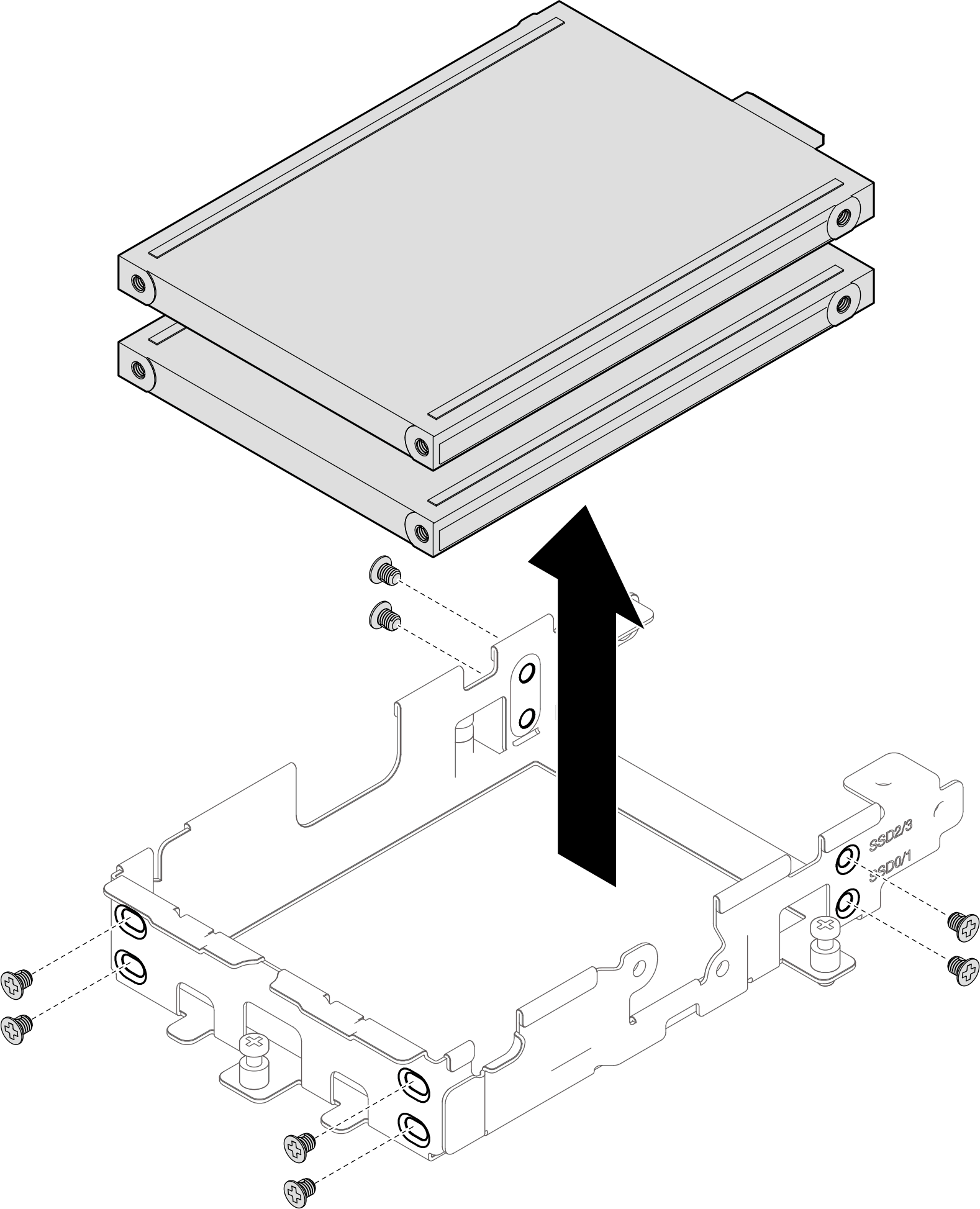

8. ドライブ・ケージからドライブを取り外します。
   図 8. ドライブ・ケージからのドライブの取り外し
