Vorderes E3.S 1T-Doppellaufwerk entfernen

Mithilfe dieser Informationen können Sie die vorderen E3.S 1T-Doppellaufwerke entfernen.

Zu dieser Aufgabe

Erforderliche Werkzeuge

  • Schraubendreher für PH 1 Schrauben

  • Storage Gap Pad Kit (SC750 V4)

  • Storage Conduction Plate (bei erstmaliger Installation des E3.S 1T-Doppellaufwerks)

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den entsprechenden DWC Einbaurahmen aus, auf dem Sie die Aufgabe ausführen werden.

  • Ziehen Sie alle externen Kabel vom Gehäuse ab.

  • Ziehen Sie die QSFP-Kabel von der Lösung ab. Dies erfordert zusätzliche Kraft.

Sehen Sie sich das Verfahren an
  • Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Entfernen Sie den Einbaurahmen aus dem Gehäuse. Siehe Einbaurahmen aus dem Gehäuse entfernen.
    2. Entfernen Sie die Abdeckung des Einbaurahmens. Siehe Abdeckung des Einbaurahmens entfernen.
    3. Entfernen Sie die Querstreben. Siehe Querstreben entfernen.
    4. Entfernen Sie die vordere E3.S-Laufwerkhalterung. Siehe Vordere E3.S-Laufwerkhalterungsbaugruppe entfernen.
  2. Entfernen Sie den Kabelhalter von der Laufwerkhalterung.

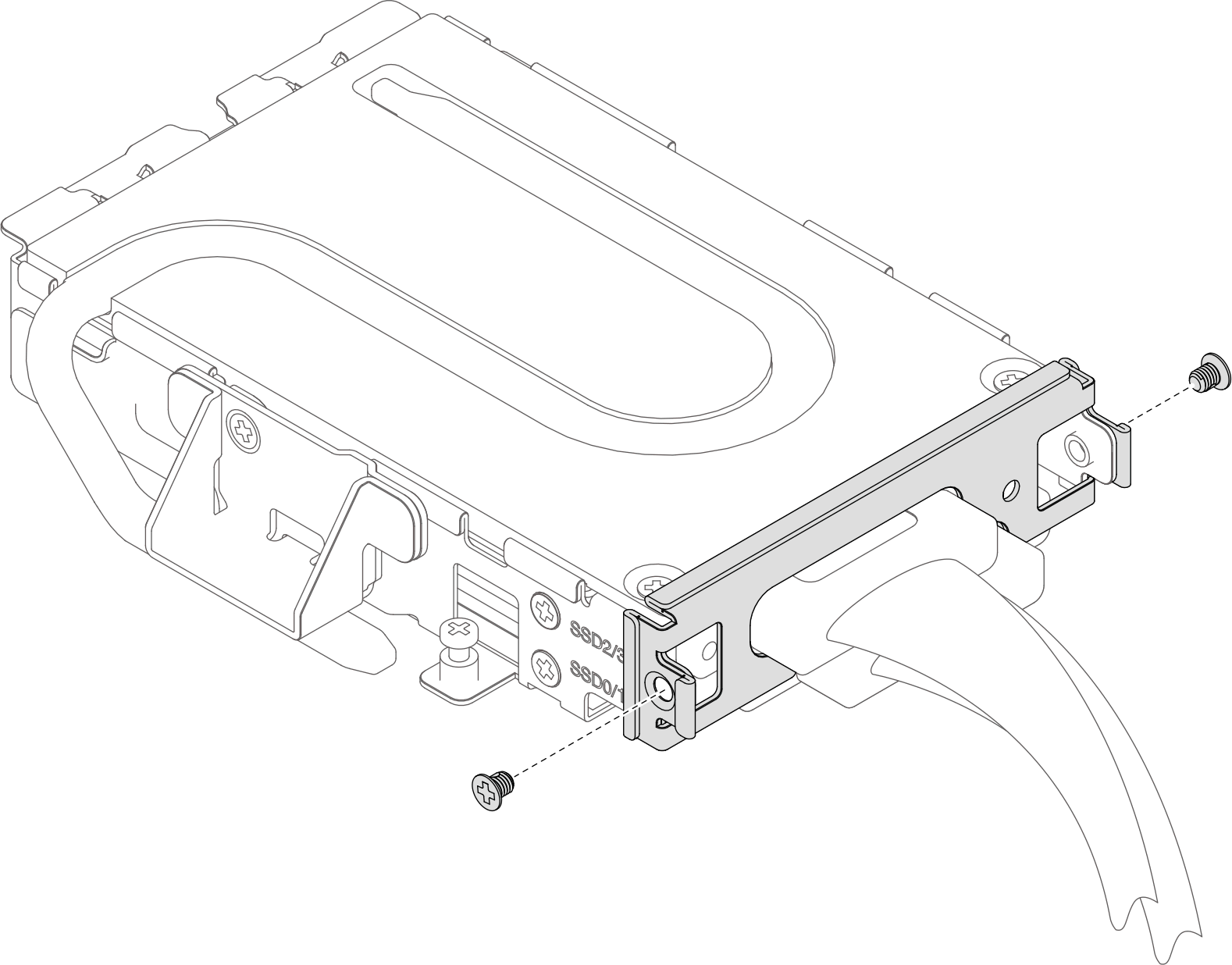

    1. Entfernen Sie zwei PH 1-Schrauben von der Laufwerkhalterung.
      Abbildung 1. Entfernen der Schrauben vom Kabelhalter

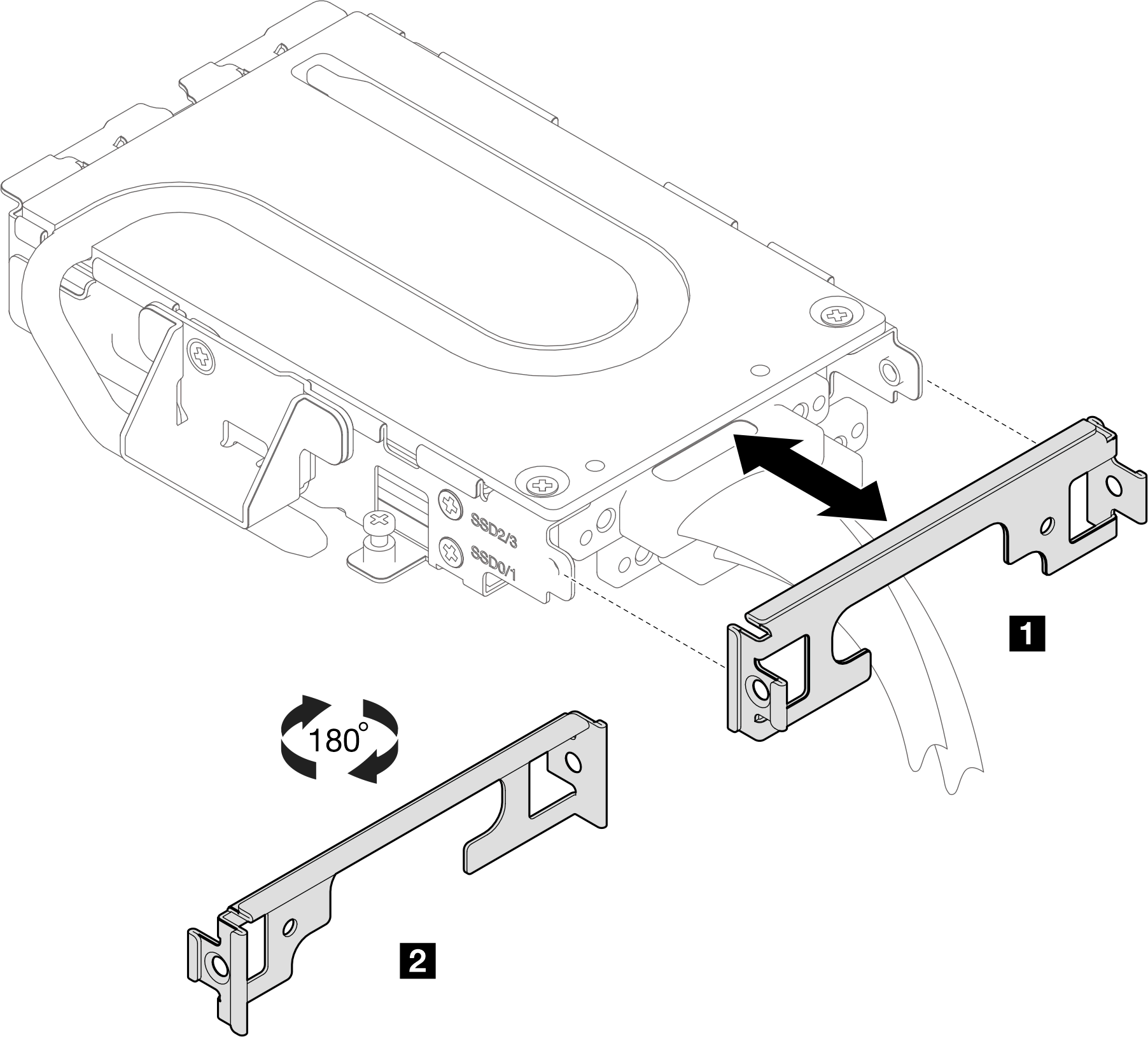

    2. Entfernen Sie den Kabelhalter. (1 Laufwerk mit Kühlung an der Oberseite, 2 Laufwerk mit Kühlung an der Unterseite)
      Abbildung 2. Entfernen des Kabelhalters

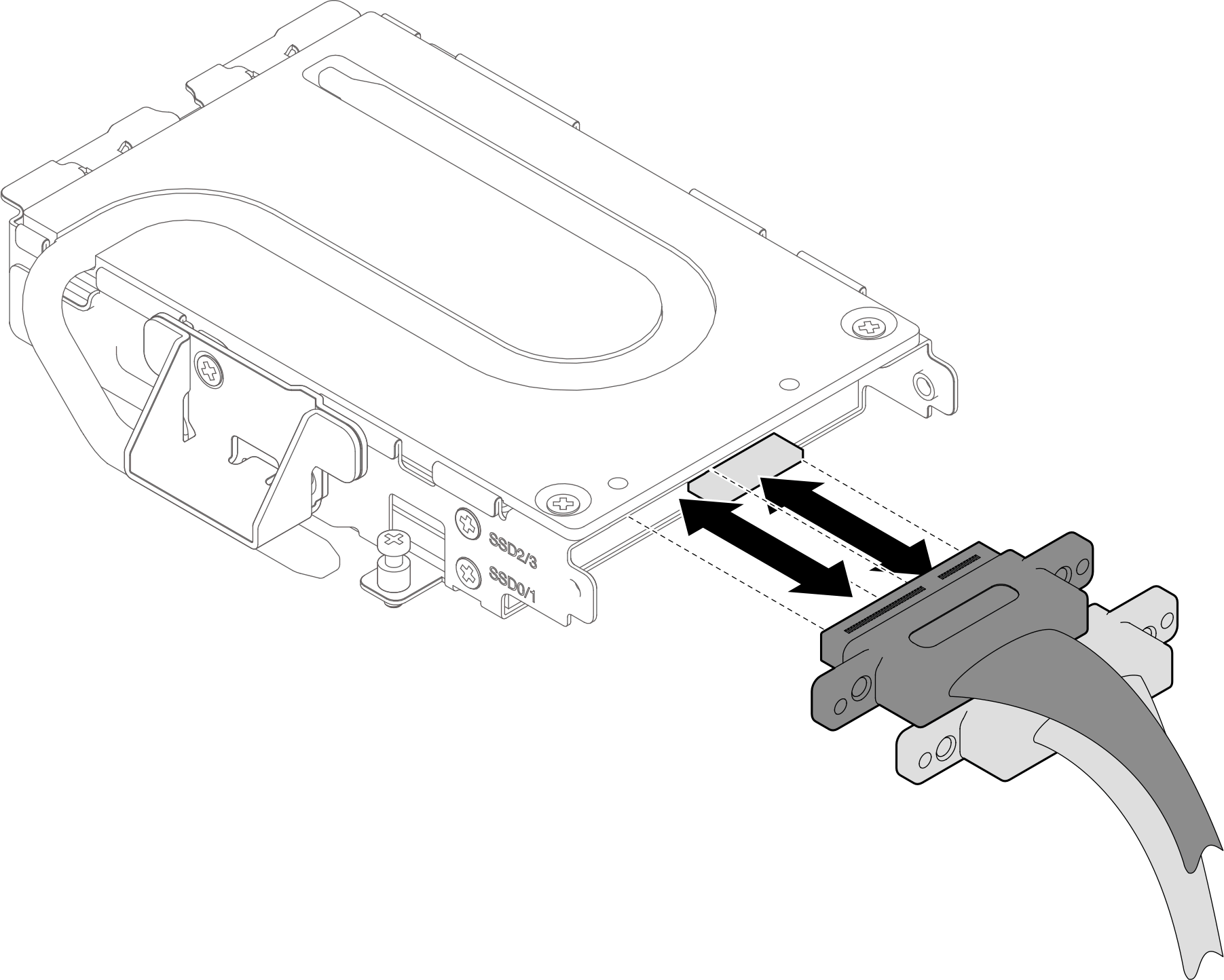

  3. Trennen Sie das Kabel von den Laufwerken.
    Abbildung 3. Trennen des Kabels von den Laufwerken

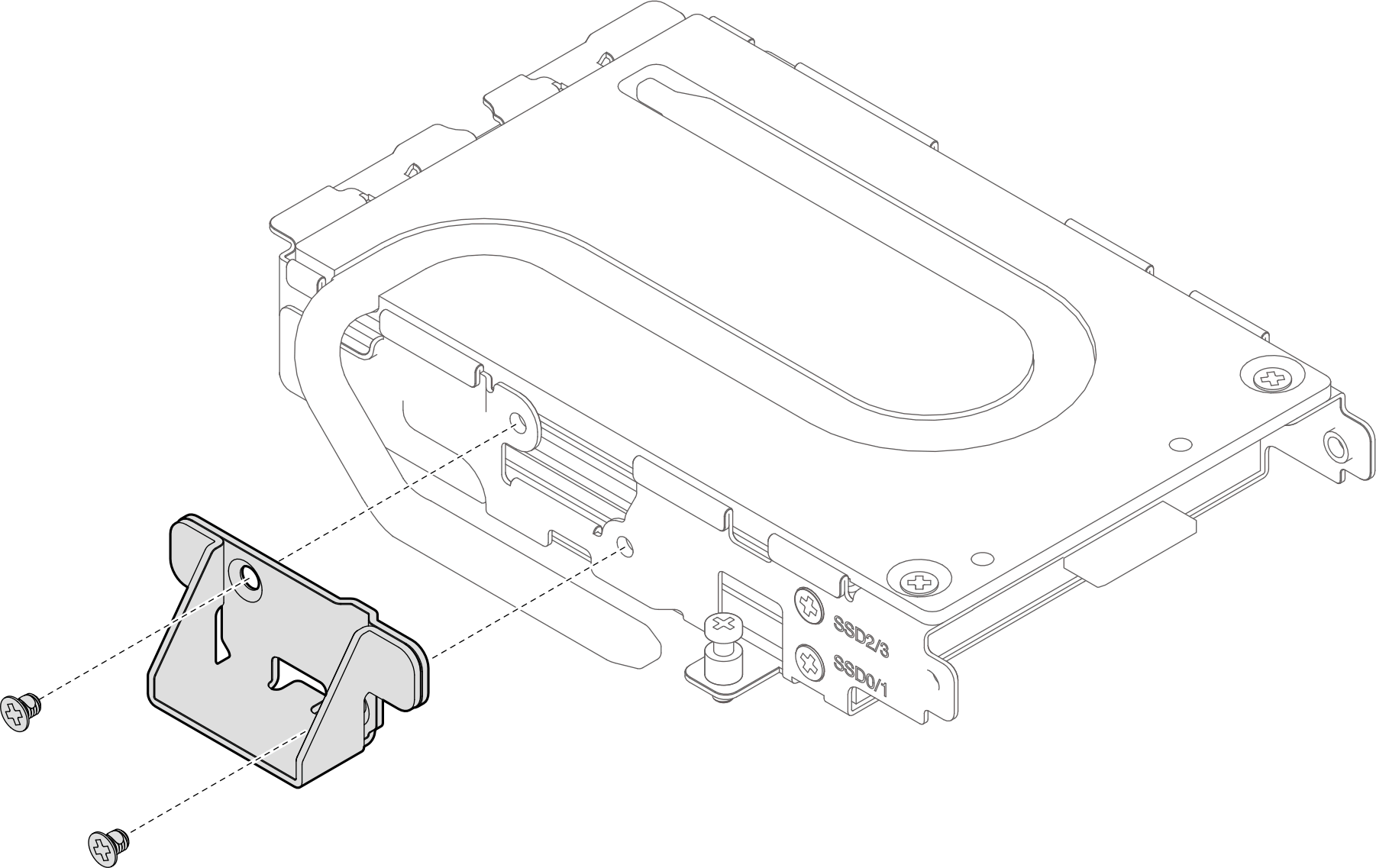

  4. Entfernen Sie die zwei PH1-Schrauben, um die seitliche Halterung von der Laufwerkhalterung zu entfernen.
    Abbildung 4. Entfernen der seitlichen Halterung

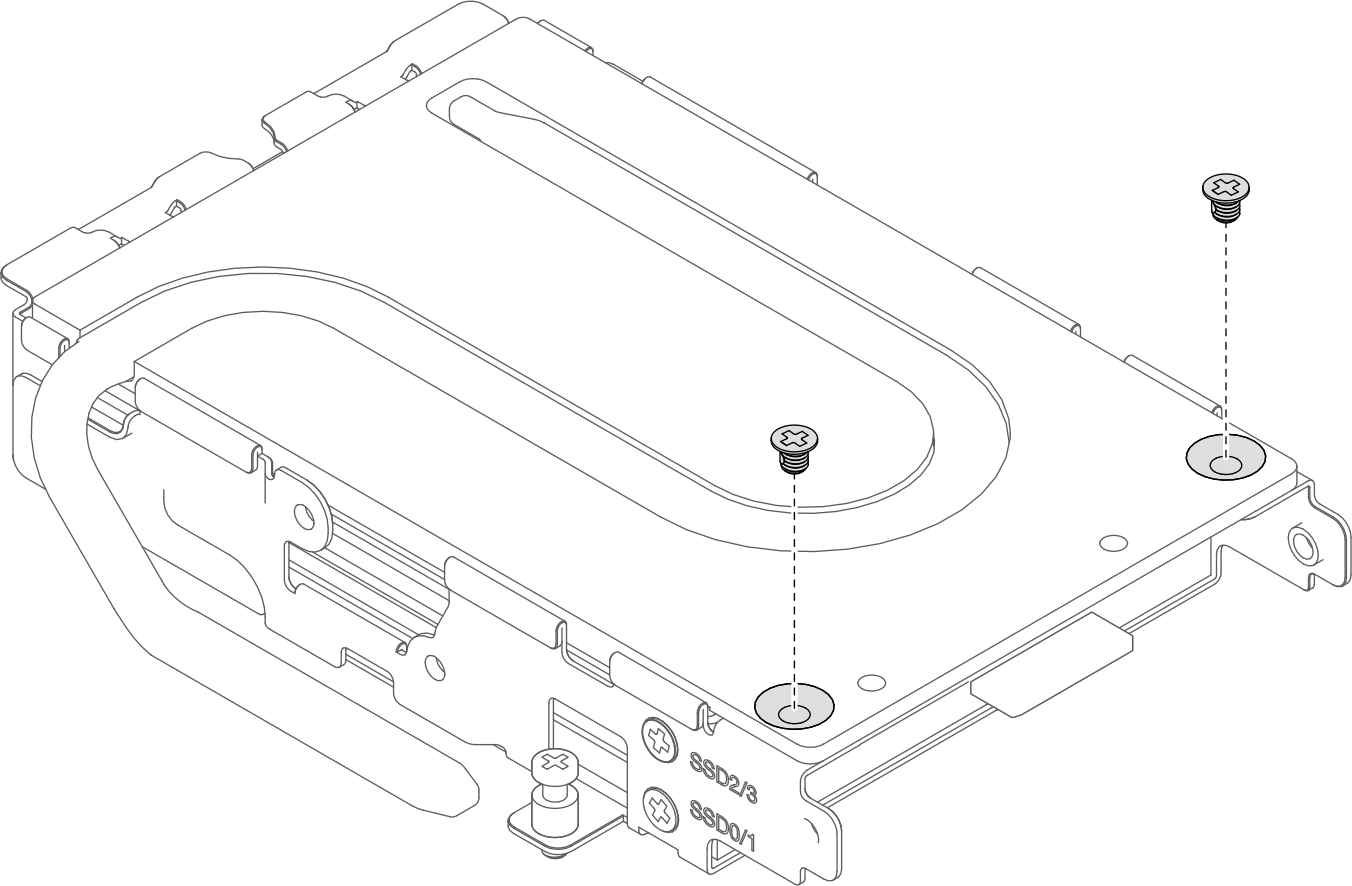

  5. Entfernen Sie die zwei PH1-Schrauben vom Kühlkörper.
    Abbildung 5. Entfernen der Schrauben vom Kühlkörper

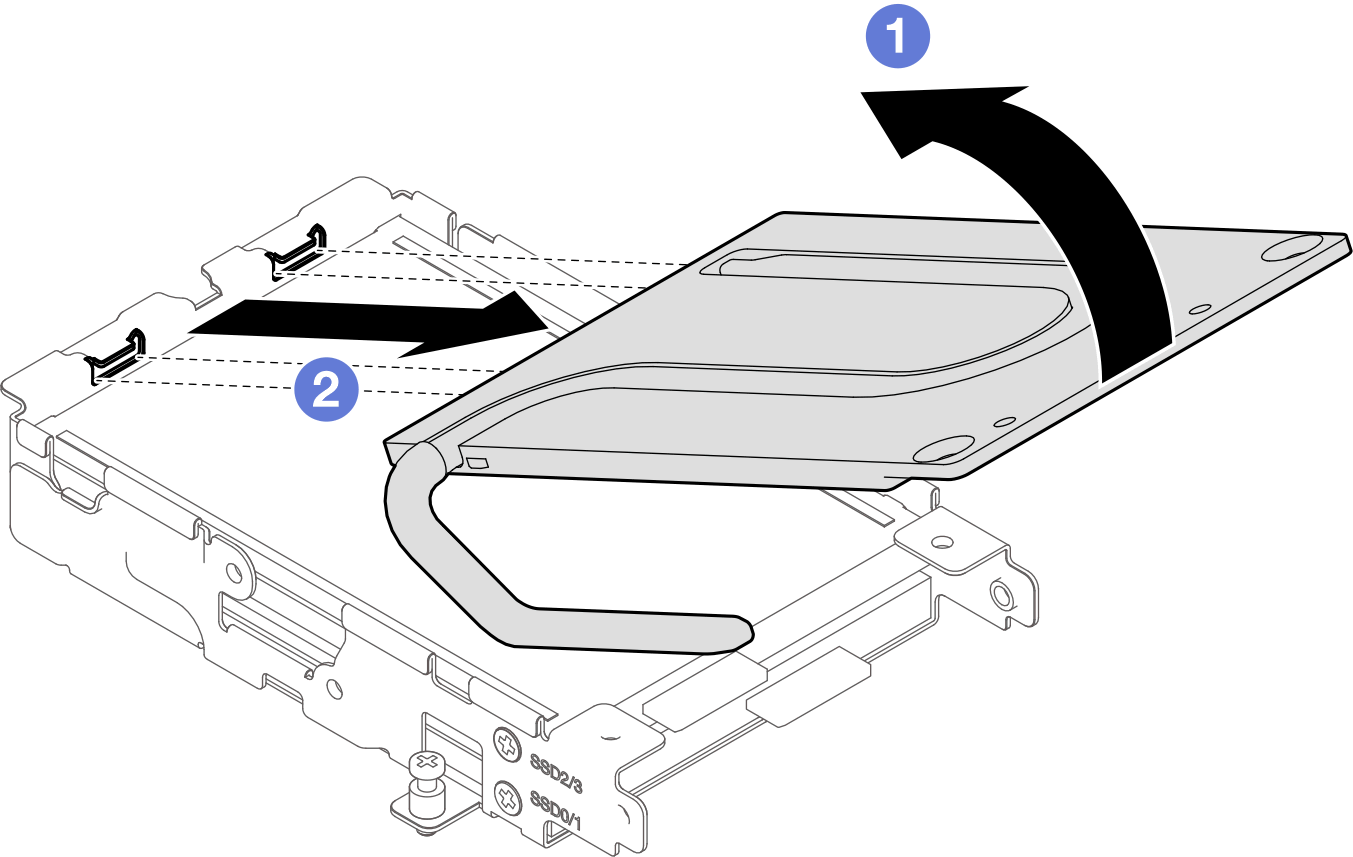

  6. Entfernen Sie den Kühlkörper.
    1. Drehen Sie den Kühlkörper, bis er schräg positioniert ist.
    2. Entfernen Sie den Kühlkörper aus der Laufwerkhalterung.
      Abbildung 6. Entfernen des Kühlkörpers

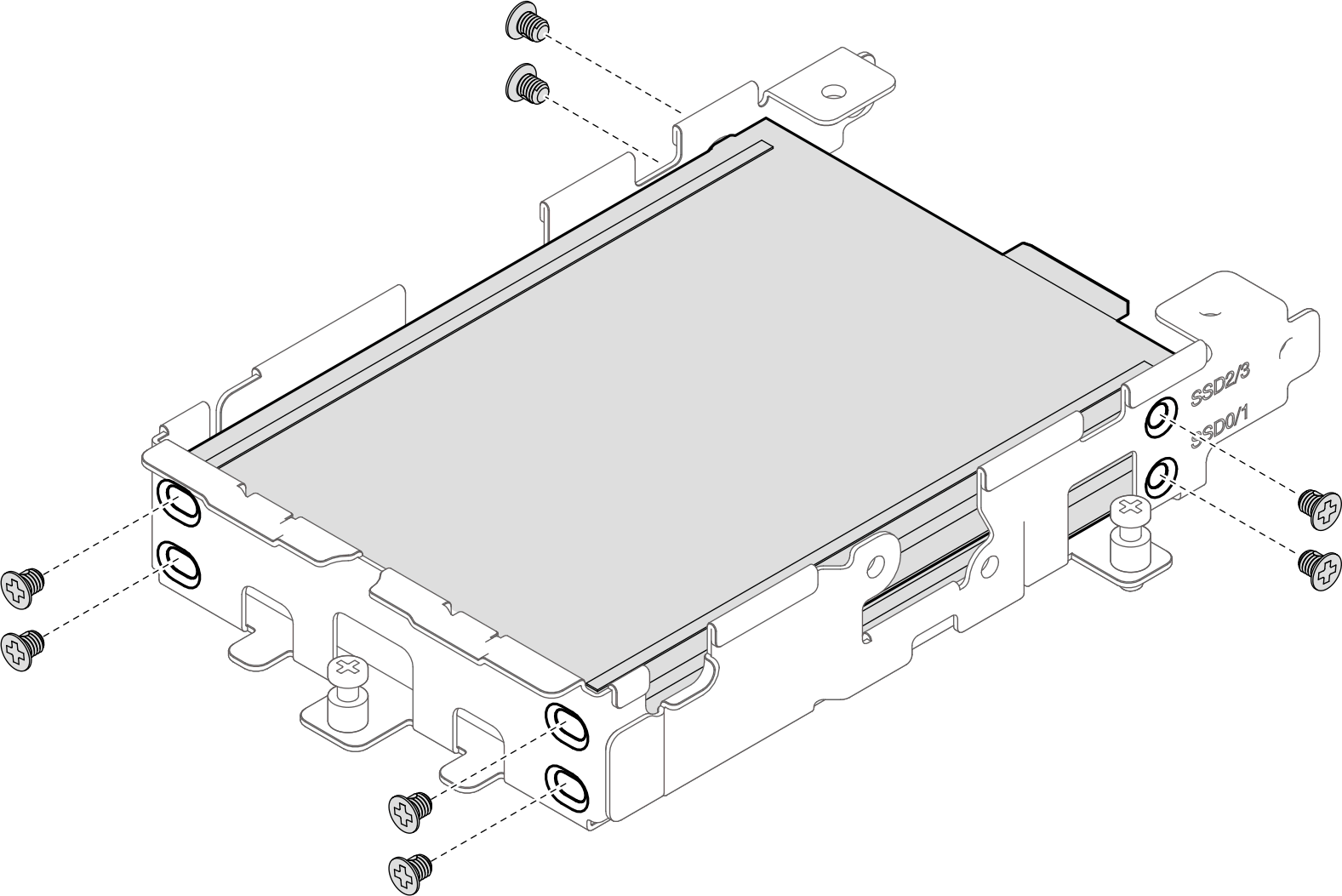

  7. Entfernen Sie die acht PH1-Schrauben von der Laufwerkhalterung
    Abbildung 7. Entfernen der Schrauben aus der Laufwerkhalterung

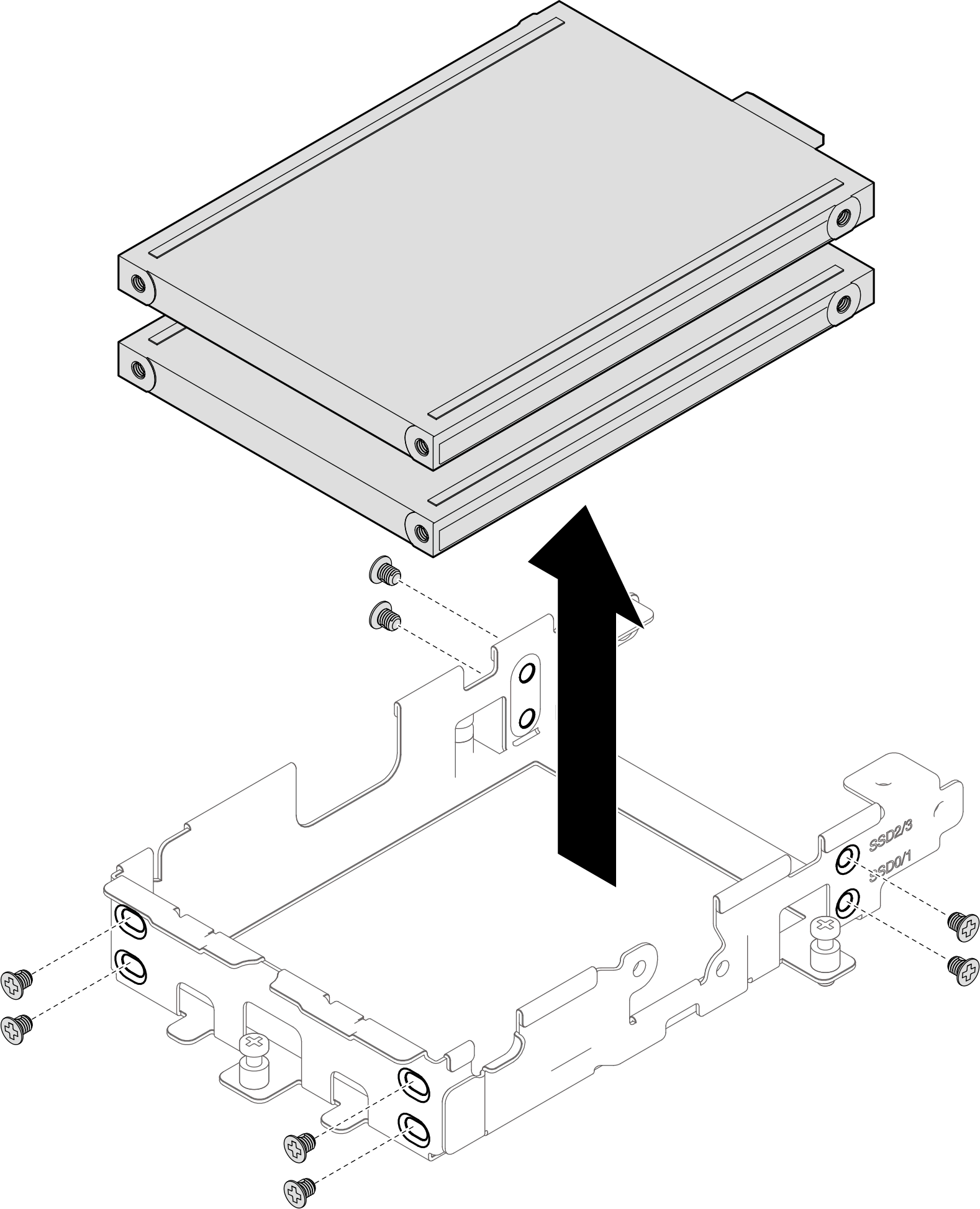

  8. Entfernen Sie die Laufwerke aus der Laufwerkhalterung.
    Abbildung 8. Entfernen der Laufwerke aus der Laufwerkhalterung

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
