E3.S 1T 듀얼 앞면 드라이브 제거

다음 정보를 사용하여 E3.S 1T 듀얼 앞면 드라이브를 제거하십시오.

절차

1. 이 작업을 준비하십시오.
   1. 엔클로저에서 트레이를 제거하십시오. 엔클로저에서 트레이 제거의 내용을 참조하십시오.
   2. 트레이 덮개를 제거하십시오. 트레이 덮개 제거의 내용을 참조하십시오.
   3. 십자형 브레이스를 제거하십시오. 십자형 브레이스 제거의 내용을 참조하십시오.
   4. E3.S 드라이브 케이지를 제거합니다(E3.S 앞면 드라이브 케이지 어셈블리 제거 참조).
2. 드라이브 케이지에서 케이블 고정장치를 제거하십시오.
   1. 드라이브 케이지에서 PH 1 나사 2개를 제거하십시오.

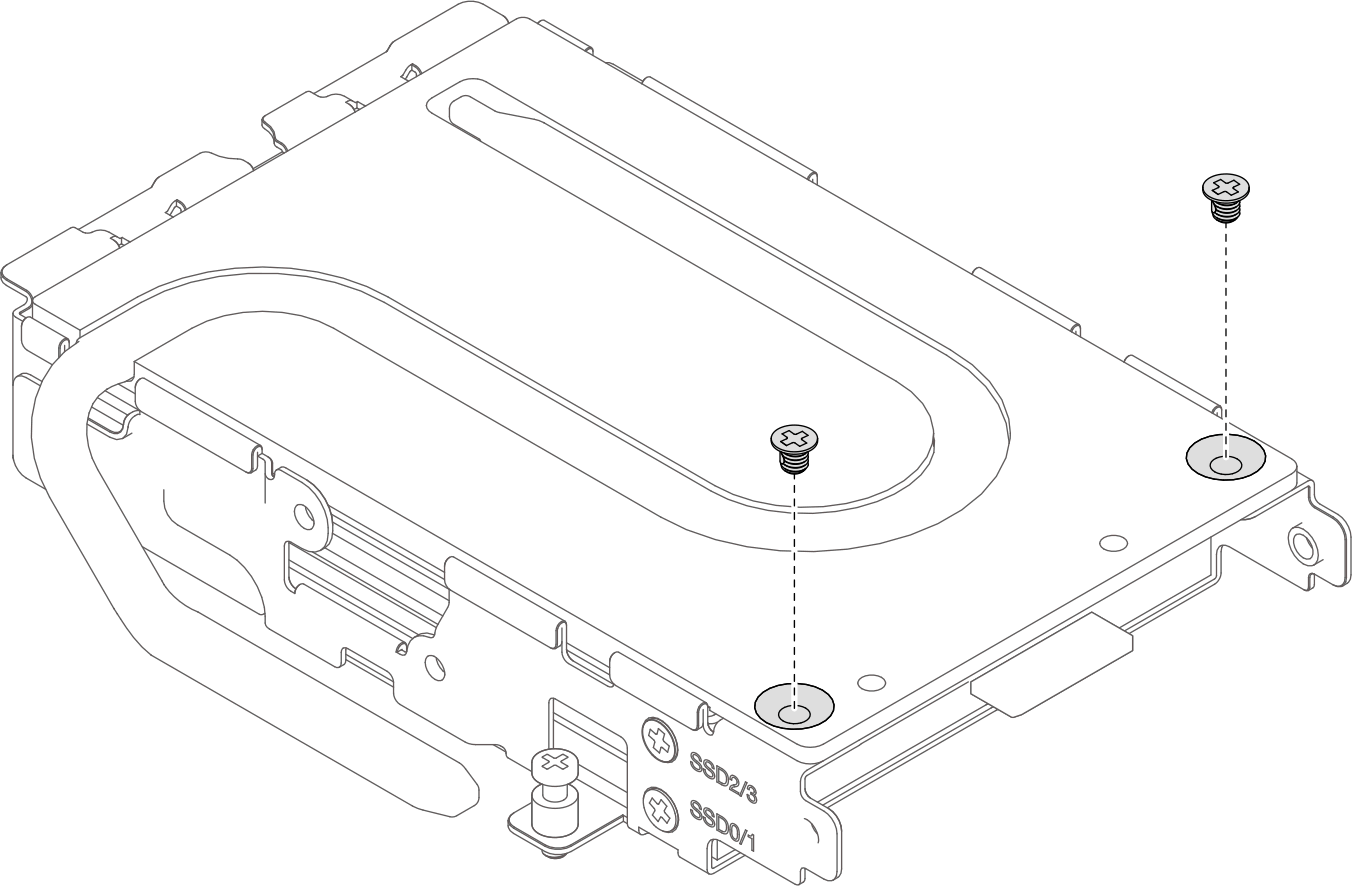

      그림 1. 케이블 고정장치에서 나사 제거


   2. 케이블 고정장치를 제거하십시오. (1 상단 냉각 드라이브, 2 하단 냉각 드라이브)

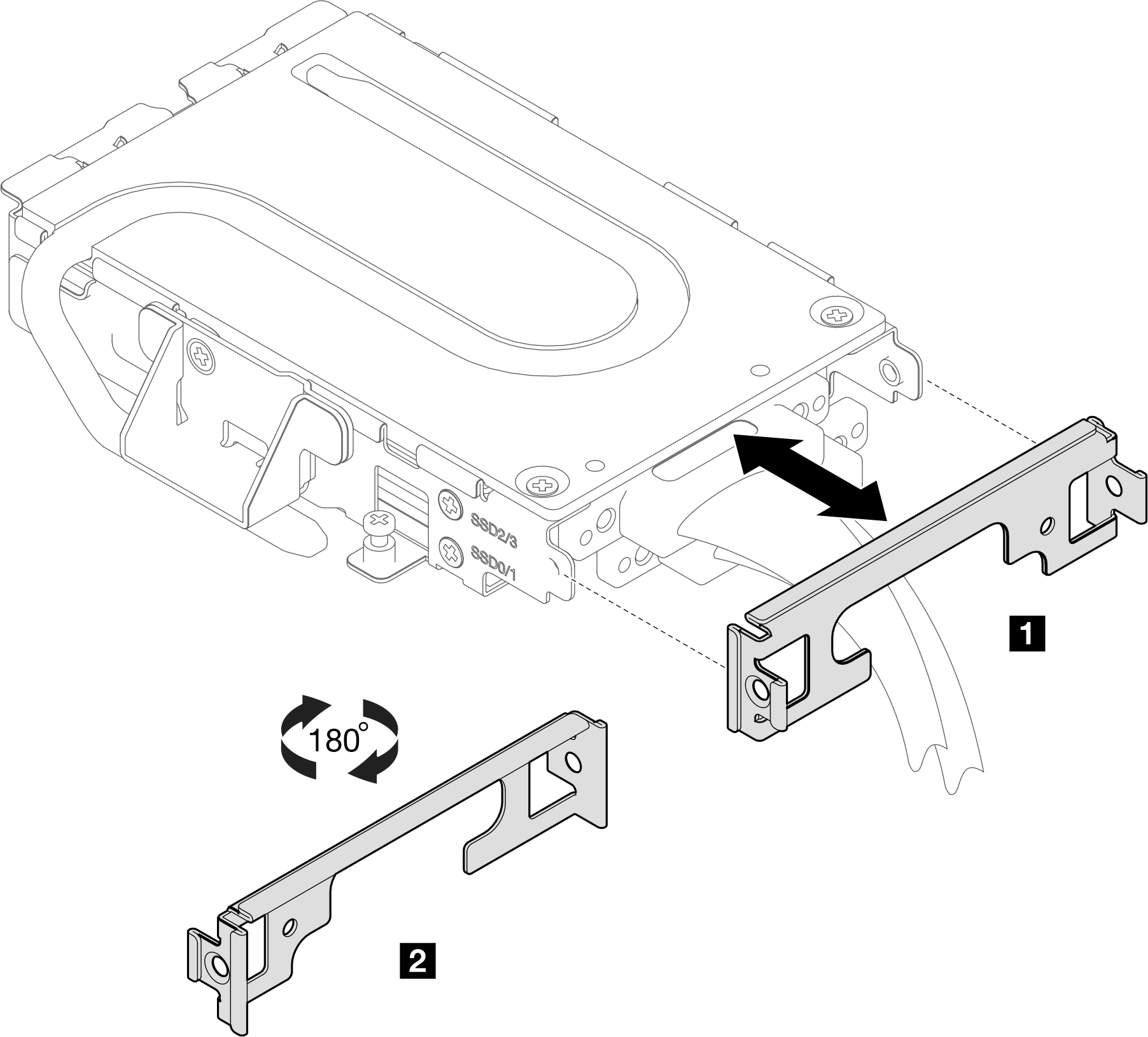

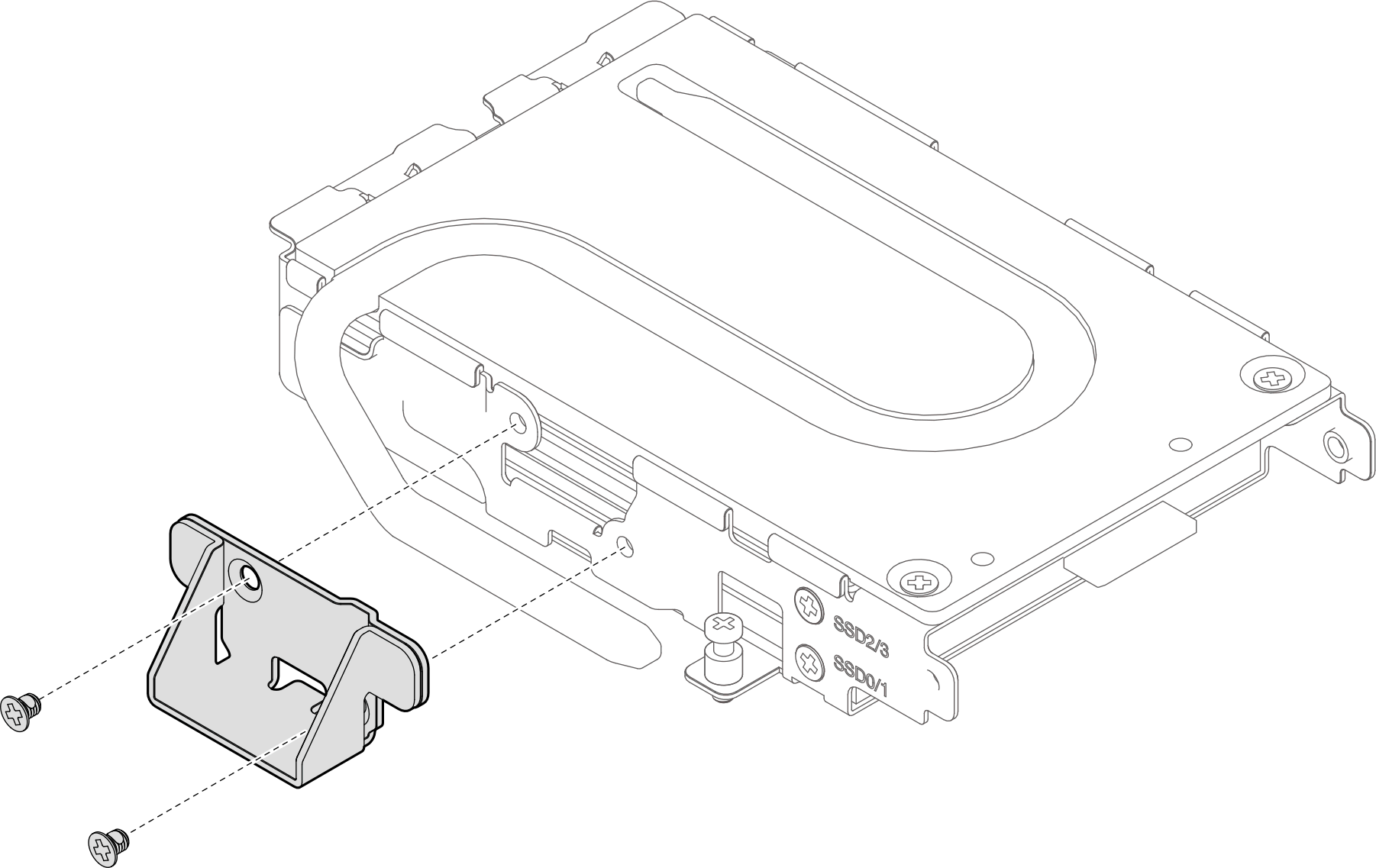

      그림 2. 케이블 고정장치 제거


3. 드라이브에서 케이블을 분리하십시오.

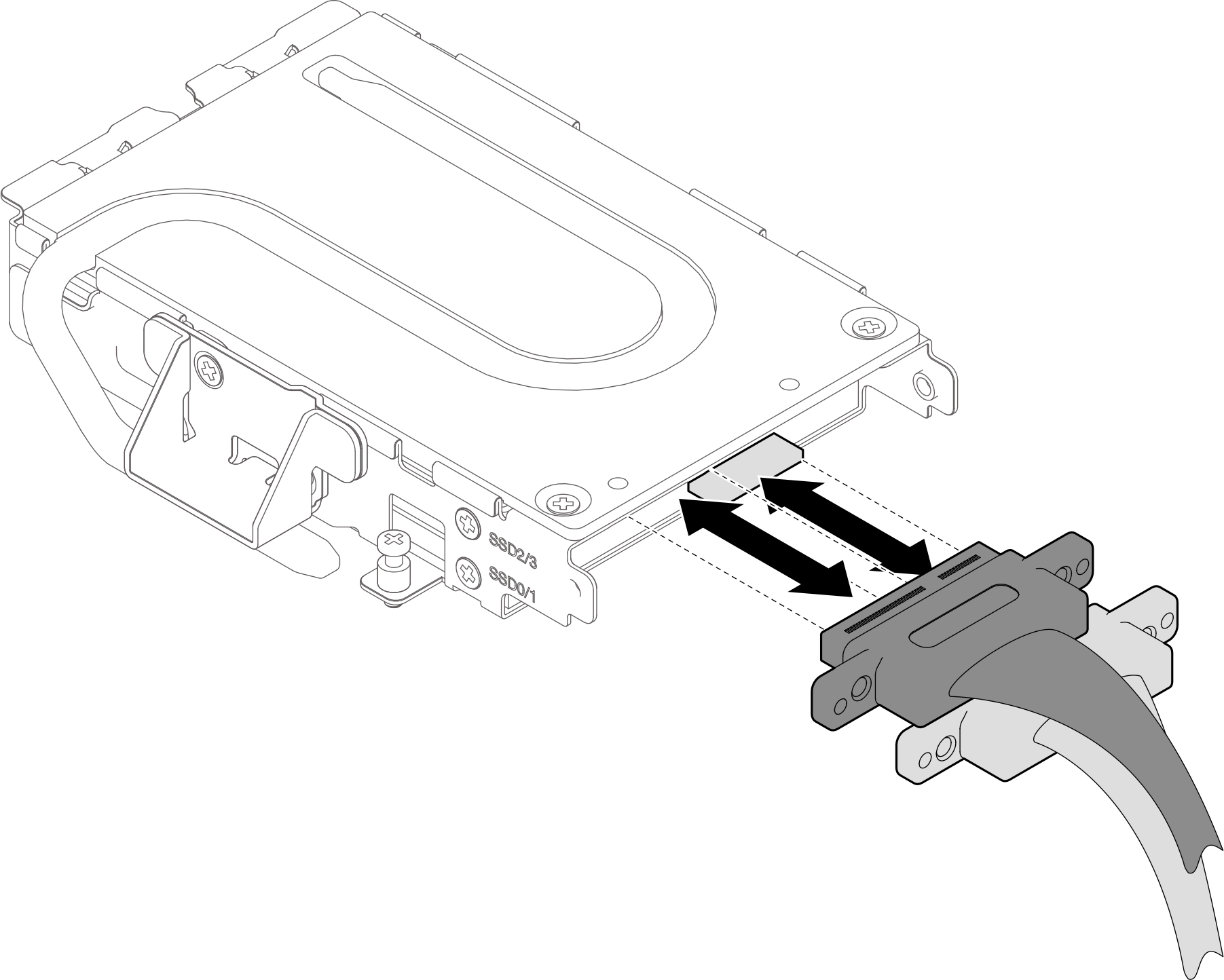

   그림 3. 드라이브에서 케이블 분리


4. PH1 나사 2개를 제거하여 드라이브 케이지에서 측면 홀더를 제거합니다.

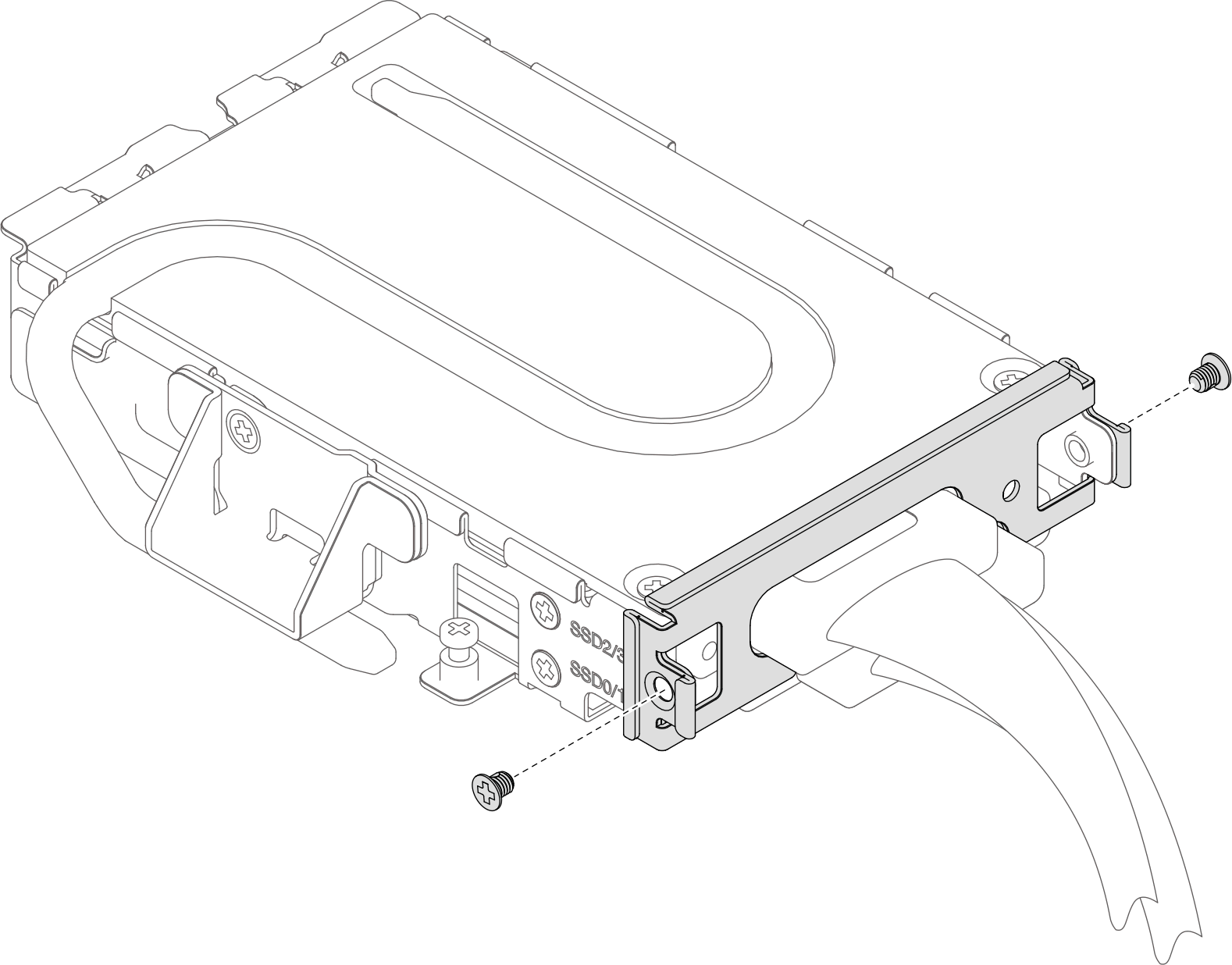

   그림 4. 측면 홀더 제거


5. 방열판에서 PH1 나사 2개를 제거합니다.
   그림 5. 방열판에서 나사 제거


6. 방열판을 제거하십시오.
   1. 방열판을 비스듬히 배치될 때까지 돌립니다.
   2. 드라이브 케이지에서 방열판을 제거하십시오.

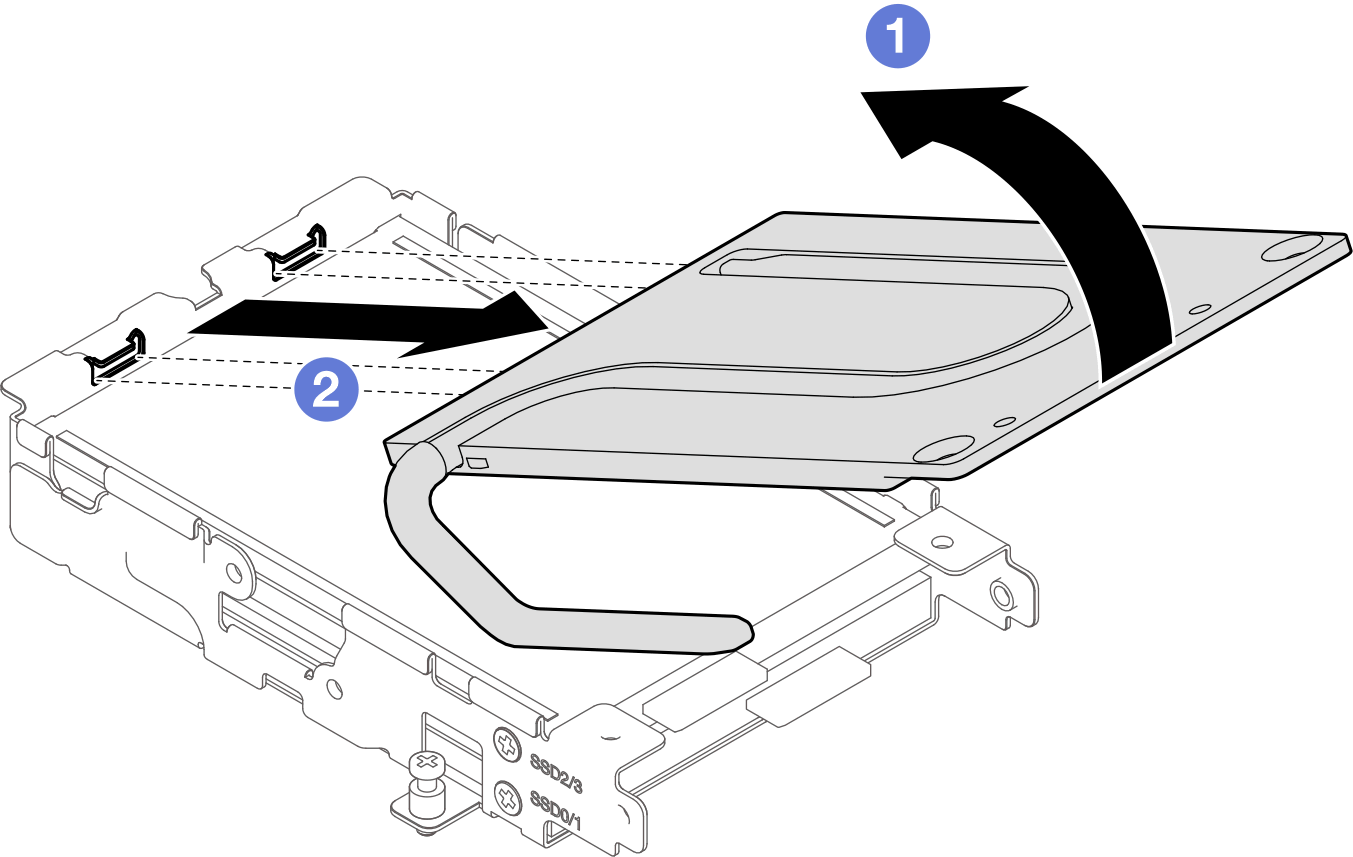

      그림 6. 방열판 제거


7. 드라이브 케이지에서 PH1 나사 8개 제거

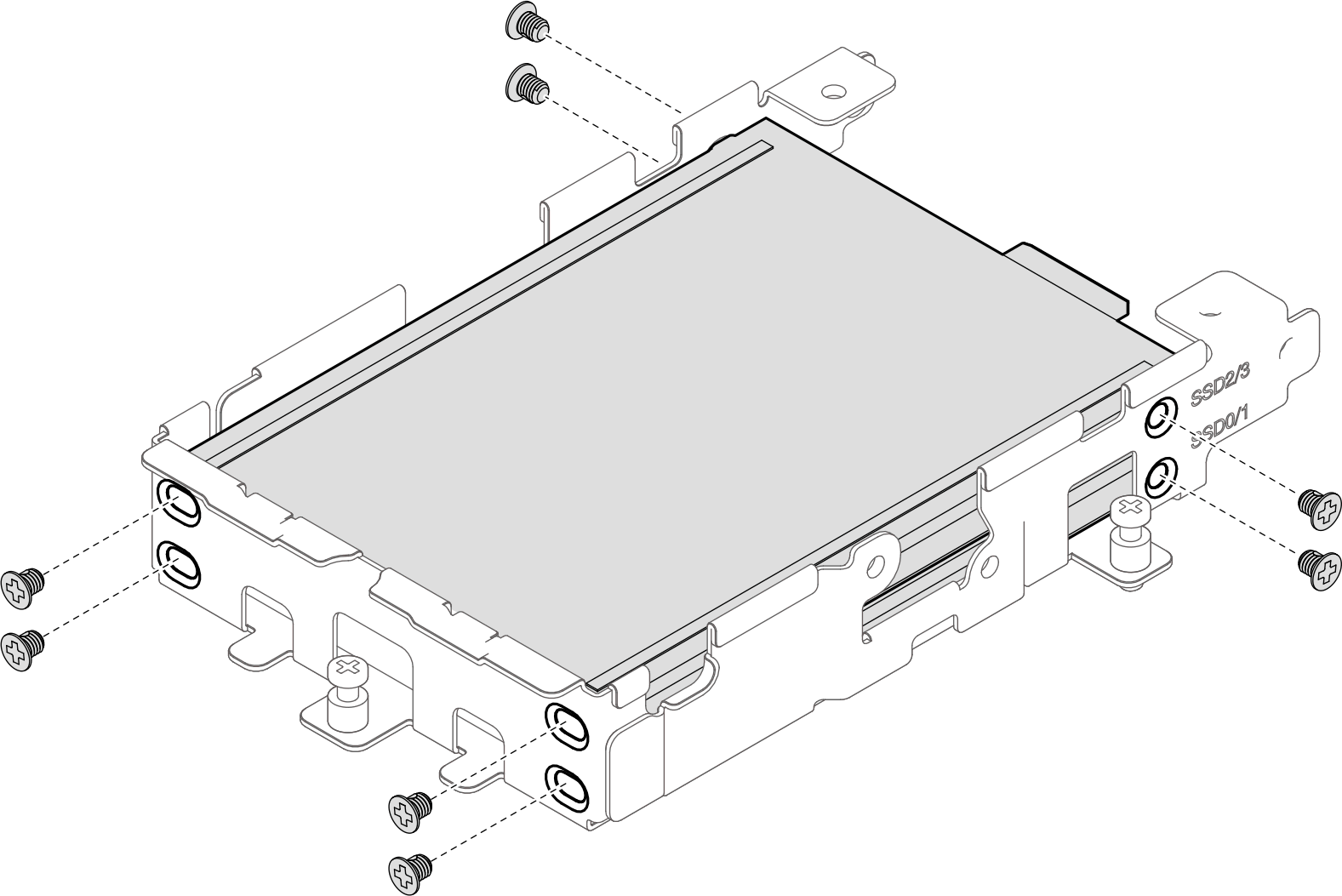

   그림 7. 드라이브 케이지에서 나사 제거


8. 서버 케이지에서 드라이브를 제거하십시오.

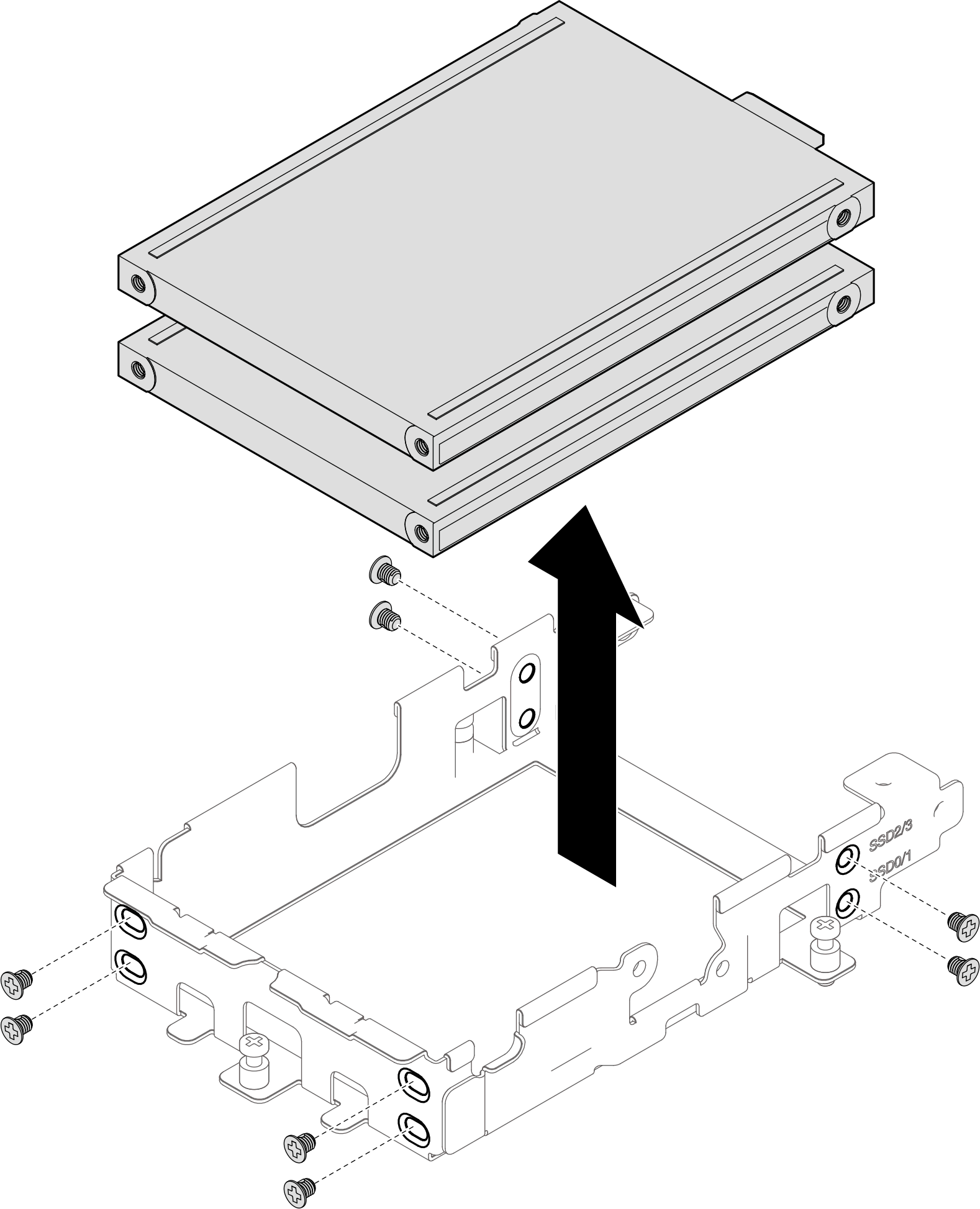

   그림 8. 드라이브 케이지에서 드라이브 제거
