E3.S 1T 듀얼 앞면 드라이브 설치

다음 정보를 사용하여 E3.S 1T 듀얼 앞면 드라이브를 설치하십시오.

이 작업 정보

필수 도구
  • PH 1 나사용 드라이버

  • Storage Gap Pad Kit (SC750 V4)

  • Storage Conduction Plate (E3.S 1T 듀얼 앞면 드라이브를 처음 설치하는 경우)

중요사항
갭 패드 교체 지침
  • 갭 패드 위치 및 지침은 갭 패드 식별 및 위치의 내용을 참조하십시오.

  • 갭 패드를 교체하기 전에 표면을 알코올 청소 패드로 부드럽게 닦으십시오.

  • 변형을 방지하기 위해 갭 패드를 조심스럽게 잡으십시오. 나사 구멍이나 개구부가 갭 패드 재질로 막혀 있지 않은지 확인하십시오.

주의
절차 보기
  • 이 절차의 비디오는 YouTube에서 볼 수 있습니다.

절차

  • 윗면 냉각 드라이브의 경우 1단계를 참조하십시오.

  • 밑면 냉각 드라이브의 경우 2단계를 참조하십시오.

  1. 상단 냉각 드라이브를 설치하십시오. (밑면 냉각 드라이브 설치는 2단계를 참조하십시오.)
    1. 첫 번째 상단 냉각 드라이브를 설치하십시오. 드라이브 커넥터 위치가 아래 그림에 표시된 것과 동일해야 합니다.

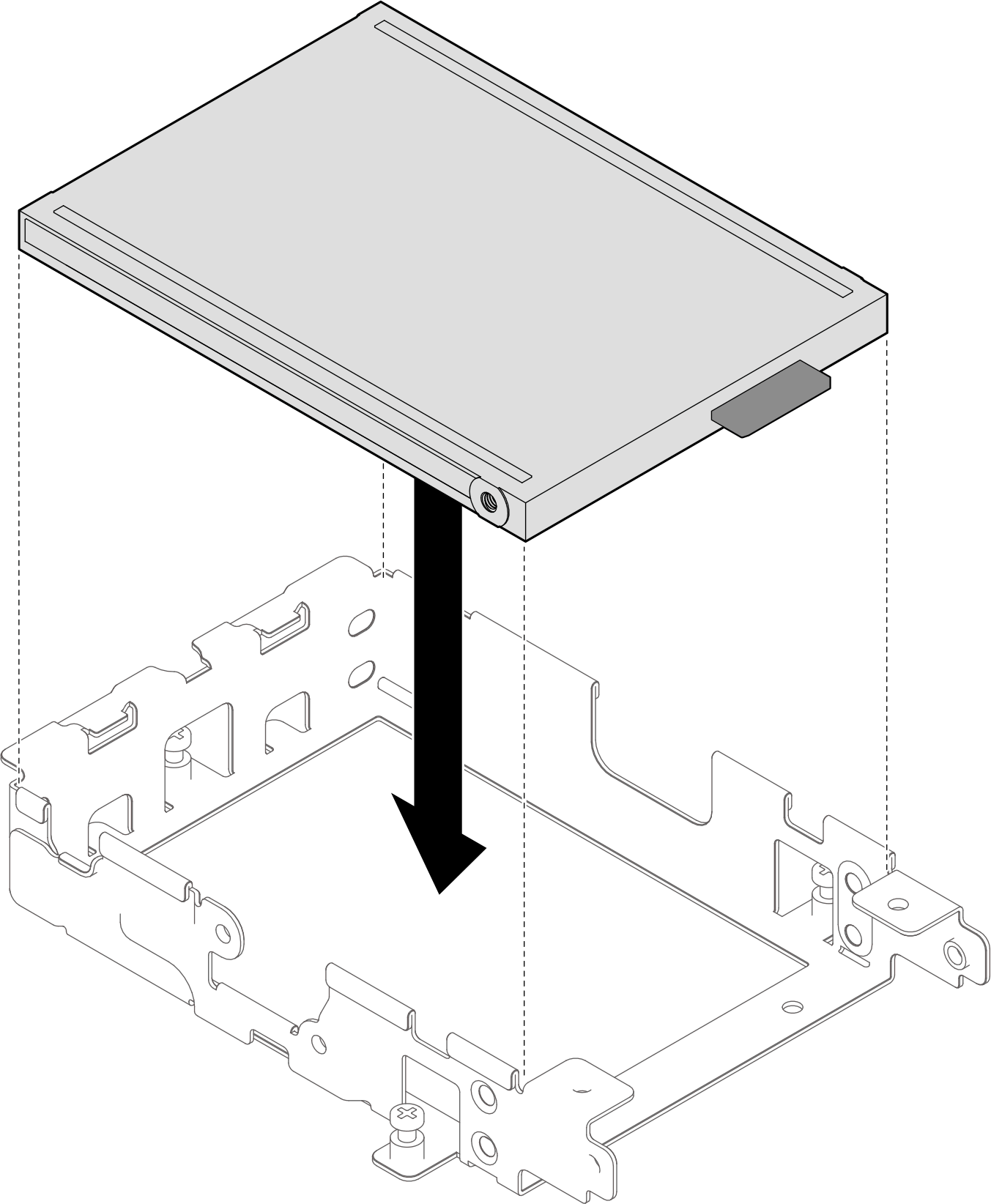

      그림 1. 첫 번째 상단 냉각 드라이브 설치

    2. 첫 번째 드라이브 위에 스페이서를 놓습니다.
      그림 2. 상단 냉각 드라이브에 스페이서 놓기

    3. 두 번째 상단 냉각 드라이브를 드라이브 케이지에 설치하십시오. 드라이브 커넥터 위치가 아래 그림에 표시된 것과 동일해야 합니다. 그런 다음 3단계를 진행하십시오.

      드라이브 케이지에서 드라이브 커넥터 위치에 주의하십시오. 드라이브 케이지에서 두 드라이브의 드라이브 커넥터 위치가 서로 달라야 합니다.

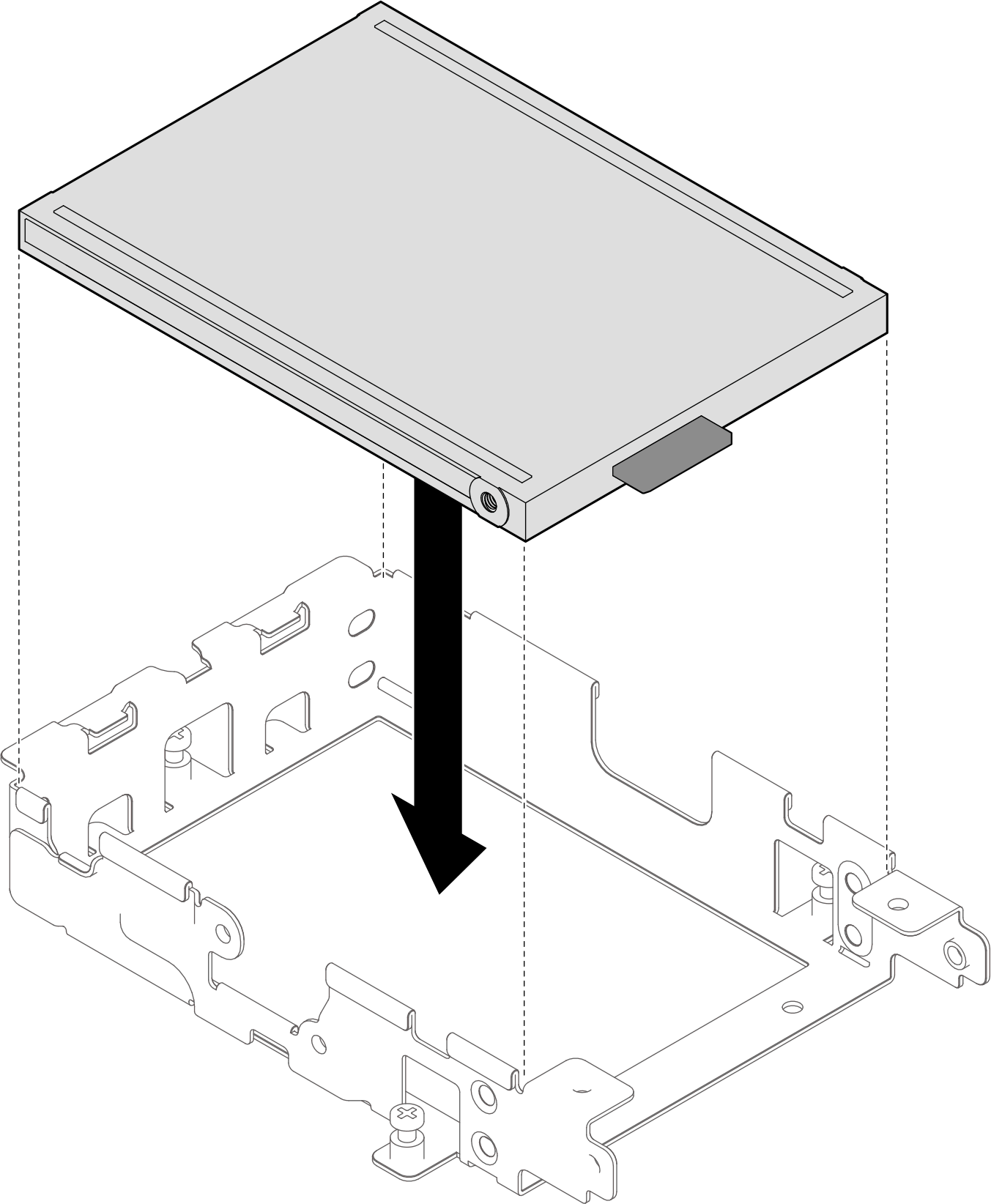

      그림 3. 두 번째 상단 냉각 드라이브 설치

  2. 하단 냉각 드라이브를 설치하십시오. (윗면 냉각 드라이브 설치는 1단계를 참조하십시오.)
    1. 첫 번째 하단 냉각 드라이브를 설치하십시오. 드라이브 커넥터 위치가 아래 그림에 표시된 것과 동일해야 합니다.

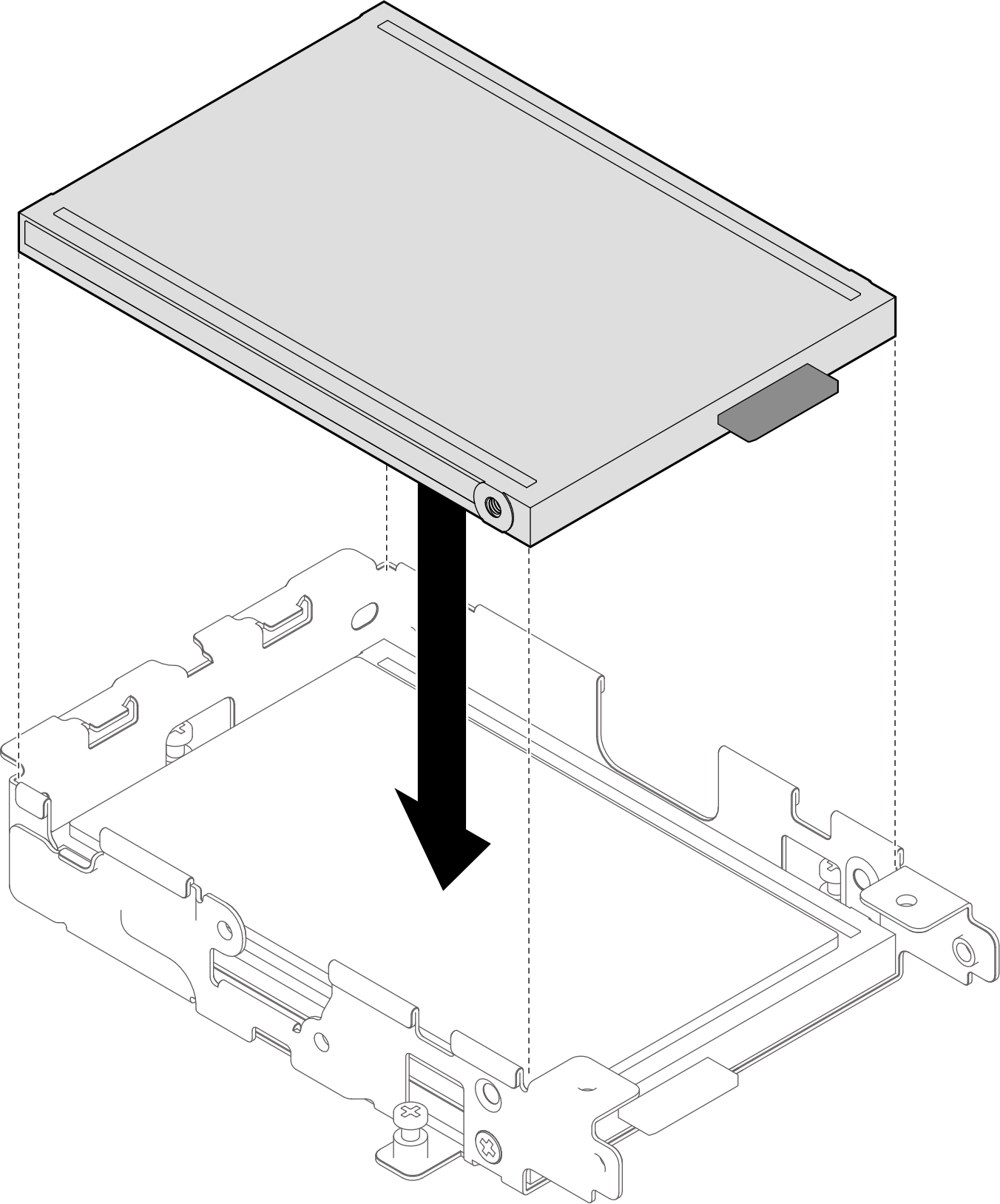

      그림 4. 첫 번째 하단 냉각 드라이브 설치

    2. 첫 번째 드라이브 위에 스페이서를 놓습니다.

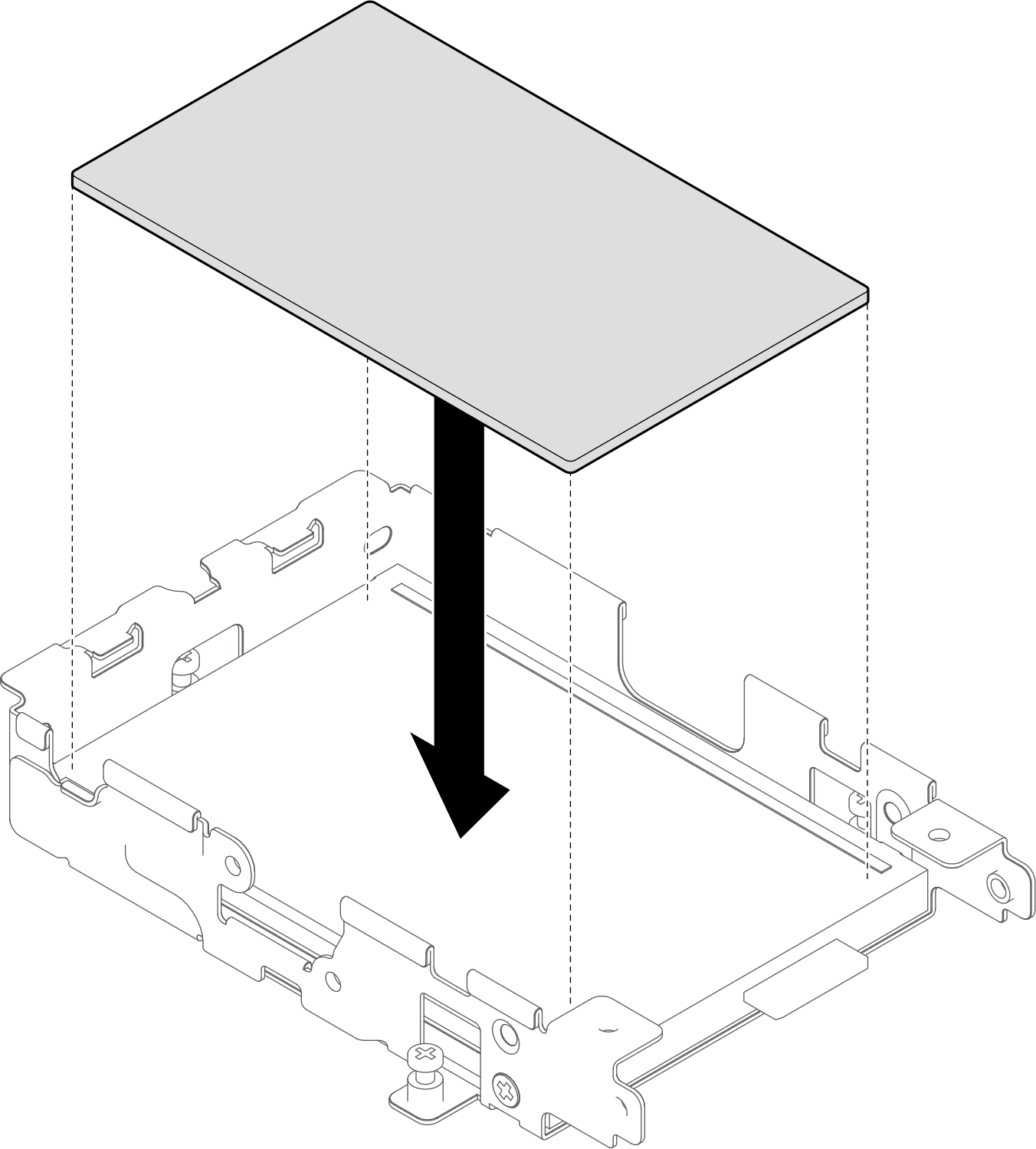

      그림 5. 하단 냉각 드라이브에 스페이서 놓기

    3. 두 번째 하단 냉각 드라이브를 드라이브 케이지에 설치하십시오. 드라이브 커넥터 위치가 아래 그림에 표시된 것과 동일해야 합니다. 그런 다음 3단계를 진행하십시오.

      드라이브 케이지에서 드라이브 커넥터 위치에 주의하십시오. 드라이브 케이지에서 두 드라이브의 드라이브 커넥터 위치가 서로 달라야 합니다.

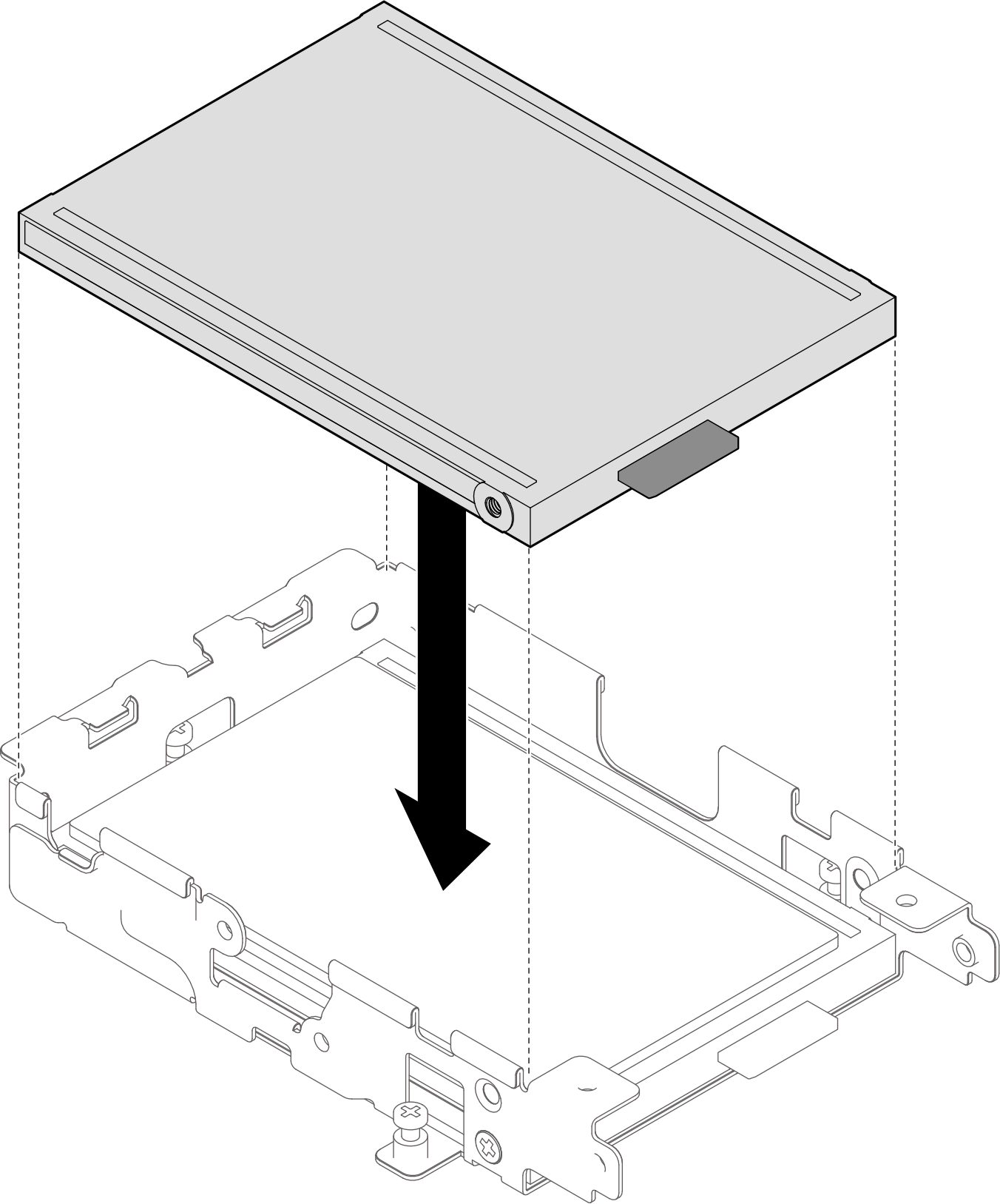

      그림 6. 두 번째 하단 냉각 드라이브 설치

  3. PH1 나사 8개를 설치하여 드라이브를 드라이브 케이지에 고정하십시오.
    그림 7. 드라이브 케이지에 나사 설치

  4. 방열판의 갭 패드를 확인하고 손상되었거나 분리된 경우 새것으로 교체하십시오.
    그림 8. 방열판 갭 패드 위치

갭 패드 교체 지침을 따르십시오.

  1. 드라이브 케이지에 방열판을 설치하십시오.
    1. 방열판을 비스듬히 유지하고 방열판의 탭을 드라이브 케이지의 슬롯에 맞춥니다.
    2. 방열판을 돌려 드라이브 케이지에 놓습니다.

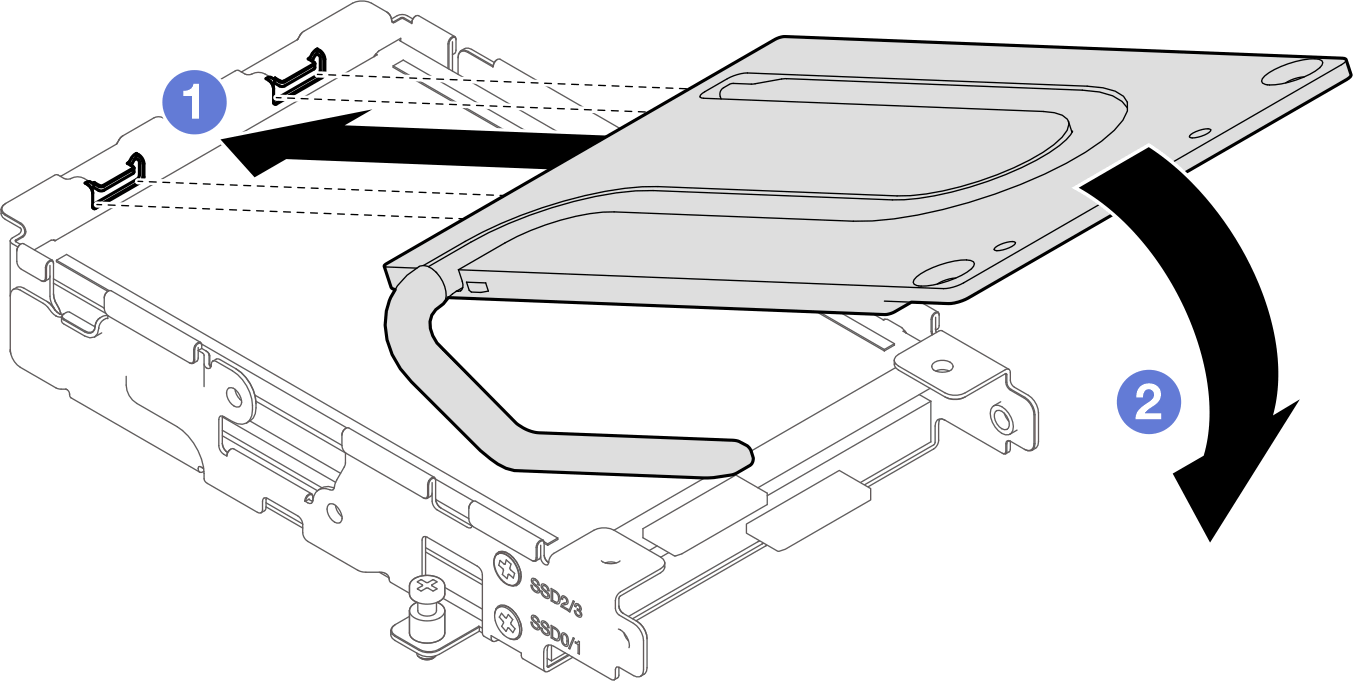

      그림 9. 방열판 설치

  2. PH1 나사 2개를 설치하여 드라이브 케이지에 방열판을 고정하십시오.
    그림 10. 방열판 나사 설치

  3. PH 1 나사 2개를 설치하여 드라이브 케이지에 측면 홀더를 고정하십시오.
    그림 11. 측면 홀더 설치

  4. 드라이브에 케이블을 연결하십시오.
    표 1. 케이블 플러거 및 드라이브 번호 연결 규칙
    에서
    0 또는 1로 표시된 플러거드라이브 케이지 슬롯 SSD 0/1의 드라이브
    2 또는 3으로 표시된 플러거드라이브 케이지 슬롯 SSD 2/3의 드라이브
    드라이브 구성에 따라 케이블 플러거를 드라이브 케이지에 수용하기 위해 케이블을 비틀어야 할 수도 있습니다.
    그림 12. 드라이브에 케이블 연결

  5. 드라이브 케이지에 케이블 고정장치를 설치하십시오.
    1. 케이블 고정장치를 드라이브 케이지에 부착하십시오. 케이블 고정장치 방향은 상단 냉각 드라이브와 하단 냉각 드라이브가 서로 다릅니다. 아래 그림에 지정된 케이블 고정장치 방향 지침을 따르십시오.
      주의
      • 상단 냉각 드라이브의 경우, 케이블 고정장치의 방향을 아래 그림에 표시된 1과 같이 맞춥니다.

      • 하단 냉각 드라이브의 경우, 케이블 고정장치의 방향을 아래 그림에 표시된 2와 같이 맞춥니다.

      그림 13. 드라이브 케이지에 케이블 고정장치 설치

    2. PH 1 나사 2개를 조여 케이블 고정장치를 드라이브 케이지에 고정하십시오.
      그림 14. 드라이브 케이지에 케이블 고정장치 설치

완료한 후
  1. 앞면 E3.S 드라이브 케이지를 설치합니다. E3.S 앞면 드라이브 케이지 어셈블리 설치의 내용을 참조하십시오.

  2. 십자형 브레이스를 설치하십시오. 십자형 브레이스 설치의 내용을 참조하십시오.

  3. 트레이 덮개를 설치하십시오. 트레이 덮개 설치의 내용을 참조하십시오.

  4. 엔클로저에 트레이를 설치하십시오. 엔클로저에 트레이 설치의 내용을 참조하십시오.

  5. 필요한 모든 외부 케이블을 솔루션에 연결하십시오.
    QSFP 케이블을 솔루션에 추가로 연결하십시오.
  6. 각 노드의 전원 LED가 빠르게 깜박이다가 느려지는지 확인하십시오. 이는 모든 노드의 전원을 켤 준비가 되었음을 나타냅니다.
