Extracción de la placa del procesador

Utilice esta información para quitar la placa del procesador.

Acerca de esta tarea

Herramientas requeridas

  • Destornillador para tornillos M3 PH1, PH 1, PH 2, T10 y T30

  • Waterloop Service Kit (SC750 V4) (El transportador de bucle de agua del Kit de servicio es reutilizable, se recomienda guardarlo en la instalación donde opera el servidor para futuras necesidades de sustitución).

  • Up VR Gap Pad Kit (SC750 V4)

  • Down VR Gap Pad Kit (SC750 V4)

  • MID E3.S TOP Gap Pad (SC750 V4) , si está instalada la unidad central E3.S.

  • MID E3.S BOT Gap Pad (SC750 V4) , si está instalada la unidad central E3.S.

  • Storage Gap Pad Kit (SC750 V4) , si está instalada la unidad frontal E3.S.

  • Storage Gap Pad Kit (SC750 V4) , si están instaladas las unidades frontales duales E3.S 1T o la unidad frontal única E3.S 2T.

  • CX7 NDR200 Gap Pad (SC750 V4) , si está instalado el adaptador ConnectX-7 NDR 200.

  • CX7 Gap Pad (SC750 V4) , si está instalado el adaptador ConnectX-7 NDR 400.

Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague la bandeja DWC correspondiente en la que se va a realizar la tarea.

  • Desconecte todos los cables externos del alojamiento.

  • Utilice la fuerza adicional para desconectar los cables QSFP si están conectados a la solución.

  • Para evitar dañar el bucle de agua, utilice siempre el transportador del bucle agua al quitar, instalar o doblar el bucle de agua.

Observe el procedimiento
  • Un video de este procedimiento está disponible en YouTube.

Procedimiento

  1. Prepárese para esta tarea.
    1. Quite la bandeja del alojamiento. Consulte Extracción de una bandeja del alojamiento.
    2. Quite la cubierta de bandeja. Consulte Quitar la cubierta de la bandeja.
    3. Si la guía de DIMM está instalada, quítela. Consulte Quitar una guía de DIMM.
    4. Quite el módulo de memoria y realice una de las siguientes acciones.
    5. Quite las llaves cruzadas. Consulte Quitar las llaves cruzadas.
    6. Si hay barras de enfriamiento de DIMM instaladas, quítelas. Consulte Extracción de una barra de enfriamiento de DIMM.
    7. Quite el compartimiento de la unidad E3.S frontal. Consulte Extracción de un conjunto de compartimiento de la unidad frontal E3.S.
    8. Quite el conjunto de expansión del adaptador PCIe. Consulte Extracción de un conjunto de expansión del adaptador ConnectX-7 NDR 200 o Extracción de un conjunto de expansión del adaptador ConnectX-7 NDR 400.
    9. Quite el compartimiento de la unidad E3.S central. Consulte Extracción de un conjunto de compartimiento de la unidad central E3.S.
    10. Quite el kit de cables de banda lateral. Consulte Extracción del kit de cables de banda lateral de gestión del sistema.
    11. Quite el módulo del sensor de filtraciones. Consulte Extracción del sensor de filtraciones.
  2. (Opcional) Cuando quite la placa del procesador del nodo A, quite el soporte del módulo del sensor de filtraciones. Quite los dos tornillos del soporte y quítelo de la bandeja.

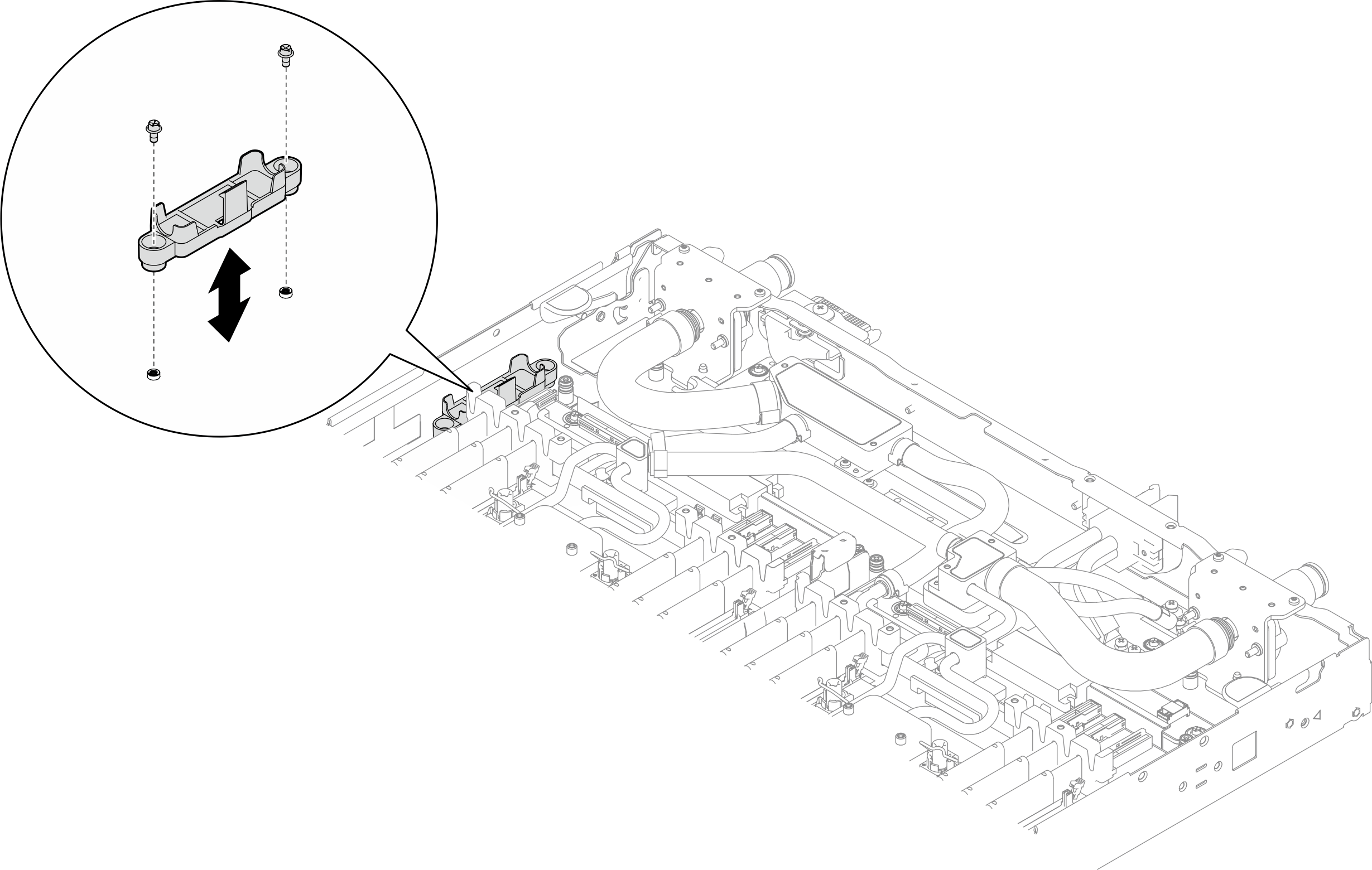

    Figura 1. Extracción de los tornillos del soporte del módulo del sensor de filtraciones

  3. Quite el bucle de agua de la bandeja. Consulte Extracción del bucle de agua.
  4. Extraiga la placa de E/S frontal. Consulte Extracción de la placa de E/S frontal.
  5. Extraiga de la placa de E/S del sistema.
    1. Quite dos tornillos M3 PH1 desde la placa de E/S del sistema.
    2. Quite la placa de E/S del sistema del conjunto de la placa del sistema.

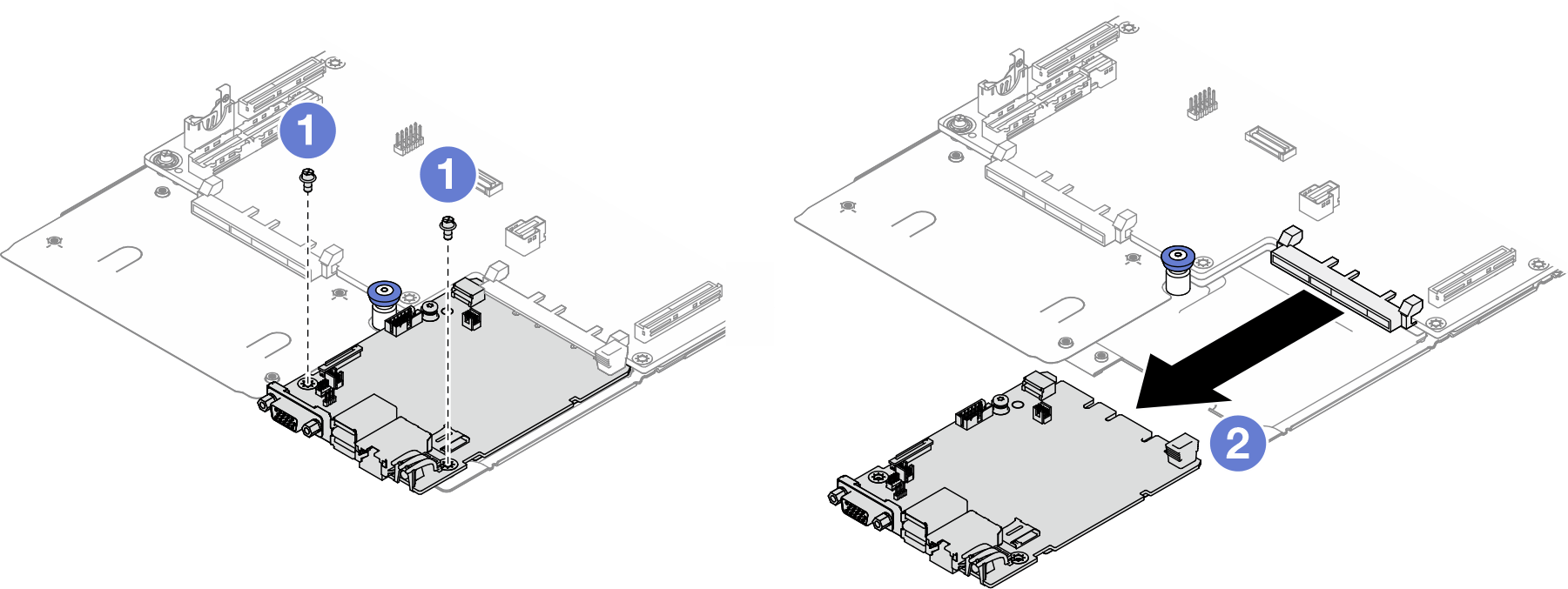

    Figura 2. Extracción de la placa de E/S del sistema

  6. Quite los cuatro tornillos Torx T10 (por nodo) para quitar la placa de frío del VR de la placa del procesador.

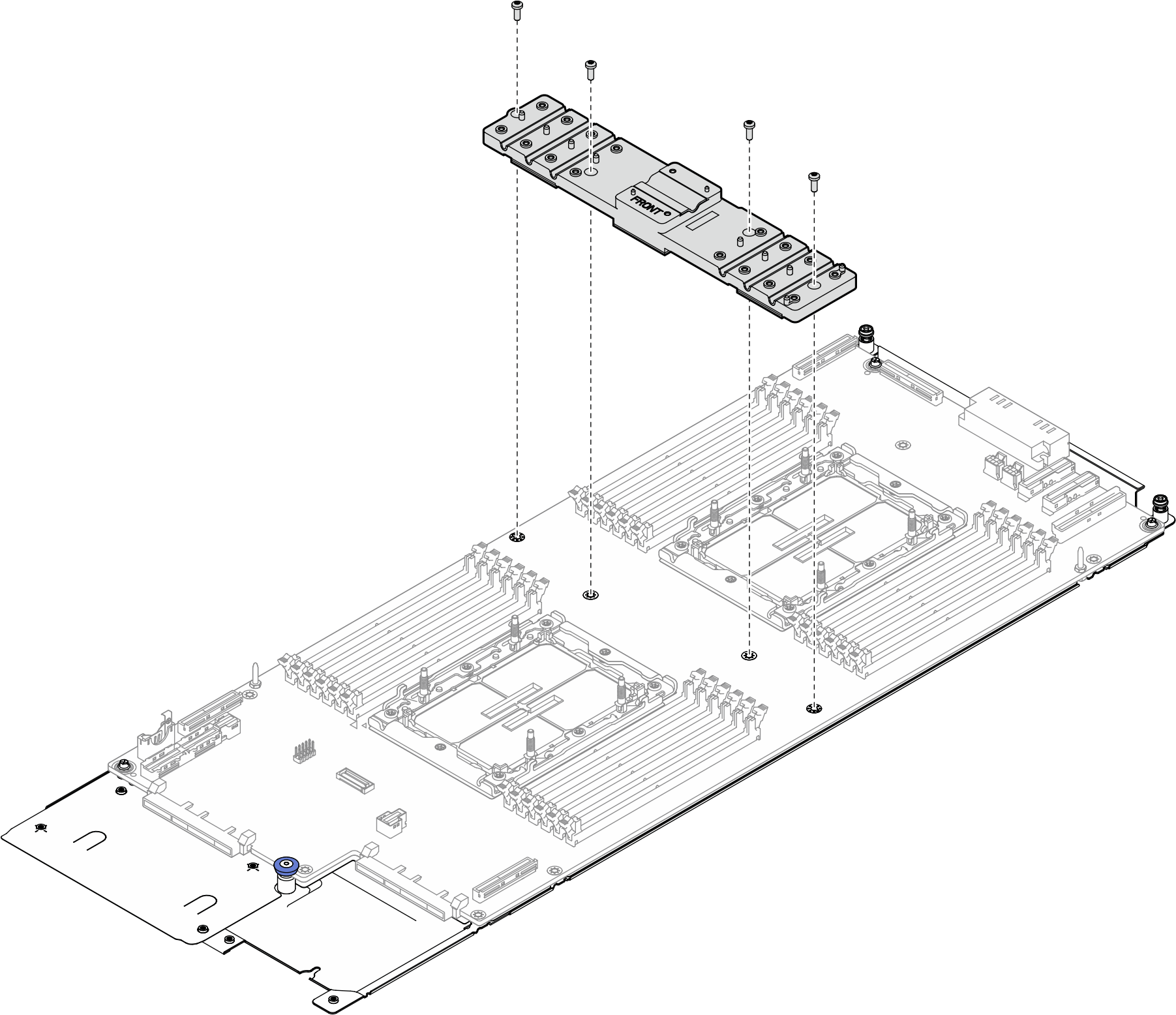

    Figura 3. Extracción de la placa de frío del VR

  7. Quite la placa del procesador.
    1. Quite tres tornillos Phillips n.° 1 por nodo de la placa del sistema (con un destornillador dinamométrico ajustado en el par correspondiente).
    2. Quite la placa del procesador.
    Nota

    Como referencia, el par necesario para que los tornillos se aprieten/quiten completamente es de entre 0,5 y 0,6 newton-metros, 4,5 a 5,5 pulgadas-libra.

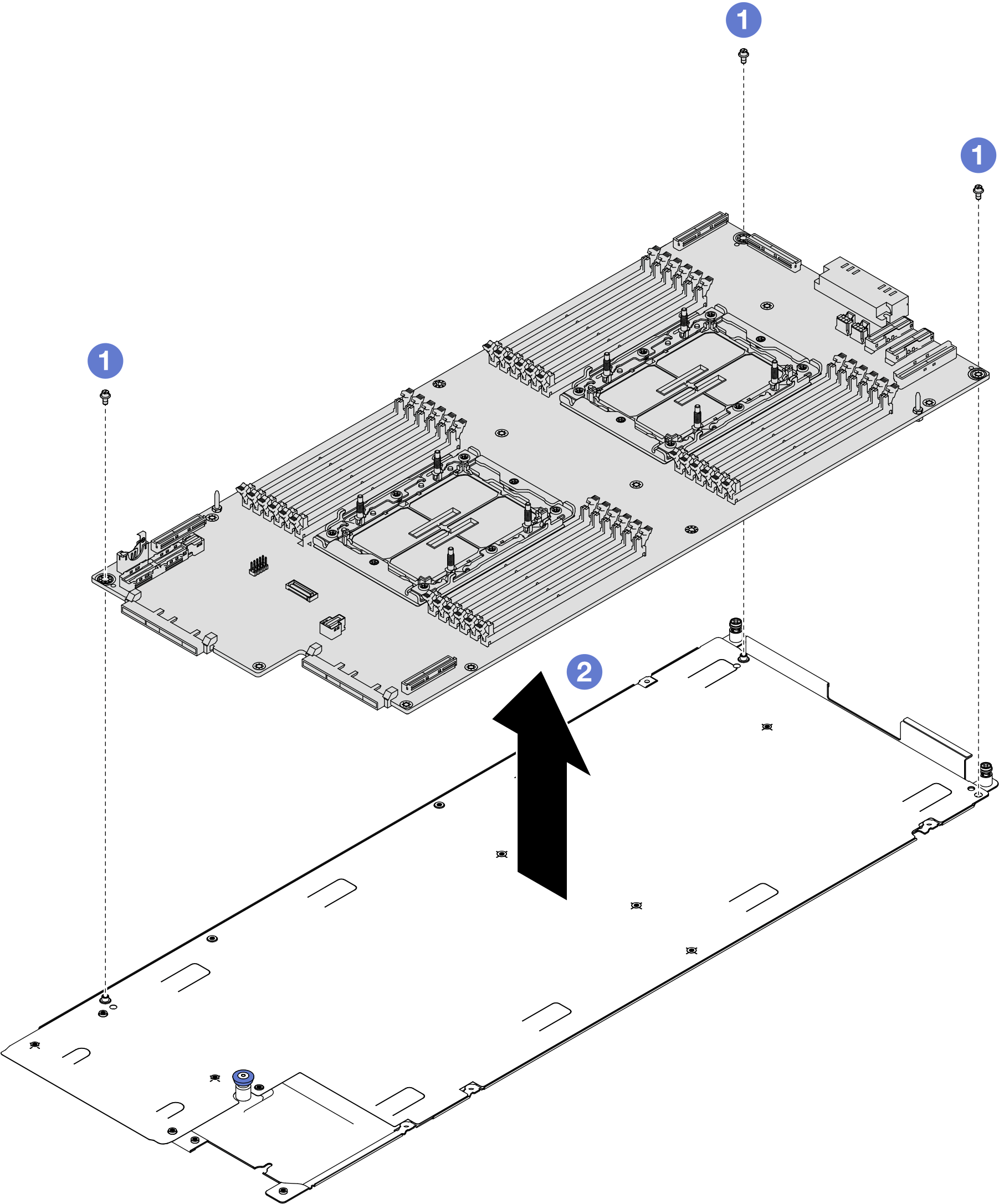

    Figura 4. Extracción de los tornillos de la placa del procesador
    System board screws removal

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.

Importante
Antes de devolver la placa del procesador, asegúrese de instalar las cubiertas protectoras del zócalo de la nueva placa del sistema. Para sustituir una cubierta antipolvo del zócalo:

  1. Tome una cubierta antipolvo del conjunto de zócalos del procesador de la nueva placa del procesador y oriéntela correctamente sobre el conjunto de zócalos del procesador en la placa del procesador extraída.

  2. Presione suavemente los soportes de la cubierta antipolvo al conjunto de zócalo, presionando por los bordes para evitar dañar las patillas del zócalo. Es posible que escuche un clic en la cubierta antipolvo que indica que está conectada de forma segura.

  3. Asegúrese de que la cubierta antipolvo esté bien conectada al conjunto de zócalo.
