Retrait de la carte du processeur

Les informations suivantes vous indiquent comment retirer la carte du processeur.

À propos de cette tâche

Outils requis

  • Tournevis pour vis M3 PH1, PH 1, PH 2, T10 et T30

  • Waterloop Service Kit (SC750 V4) (Le support de la boucle d’eau contenu dans le kit de maintenance est réutilisable. Nous vous recommandons de le conserver au même endroit où le serveur est installé en vue de futurs remplacements.)

  • Up VR Gap Pad Kit (SC750 V4)

  • Down VR Gap Pad Kit (SC750 V4)

  • MID E3.S TOP Gap Pad (SC750 V4) , si une unité E3.S médiane est installée.

  • MID E3.S BOT Gap Pad (SC750 V4) , si une unité E3.S médiane est installée.

  • Storage Gap Pad Kit (SC750 V4) , si une unité E3.S avant est installée.

  • Storage Gap Pad Kit (SC750 V4) , si des unités E3.S 1T doubles avant ou une unité E3.S 2T simple avant sont installées/est installée.

  • CX7 NDR200 Gap Pad (SC750 V4) , si un adaptateur ConnectX-7 NDR 200 est installé.

  • CX7 Gap Pad (SC750 V4) , si un adaptateur ConnectX-7 NDR 400 est installé.

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez hors tension le plateau DWC correspondant sur lequel vous allez exécuter la tâche.

  • Débranchez tous les câbles externes du boîtier.

  • Exercez une force supplémentaire pour déconnecter les câbles QSFP éventuellement connectés à la solution.

  • Pour éviter d'endommager la boucle d'eau, utilisez toujours le support de boucle d'eau lorsque vous retirez, installez ou pliez la boucle d'eau.

Visionnage de la procédure
  • Une vidéo de cette procédure est disponible sur YouTube.

Procédure

  1. Préparez-vous en vue de cette tâche.
    1. Retirez le plateau du boîtier. Voir Retrait d’un plateau du boîtier.
    2. Retirez le cache du plateau. Voir Retrait d'un cache de plateau.
    3. Si un peigne DIMM est installé, retirez-le. Voir Retrait d’un ensemble DIMM.
    4. Retirez le module de mémoire et effectuez l’une des opérations suivantes.
    5. Retirez les traverses. Voir Retrait des traverses.
    6. Si des barres de refroidissement DIMM sont installées, retirez-les. Voir Retrait d’une barre de refroidissement DIMM.
    7. Retirez le boîtier d’unités de disque dur E3.s avant. Voir Retrait d’un assemblage de boîtier d’unités de disque dur avant E3.S.
    8. Retirez l’assemblage de cartes mezzanines d’adaptateur PCIe. Voir Retrait d’un assemblage de cartes mezzanines d’adaptateur ConnectX-7 NDR 200 ou Retrait d’un assemblage de cartes mezzanines d’adaptateur ConnectX-7 NDR 400.
    9. Retirez le boîtier d’unités de disque dur E3.S central. Voir Retrait d’un assemblage de boîtier d’unités de disque dur central E3.S.
    10. Retirez le kit de câble latéral. Voir Retrait du kit de câbles latéraux de gestion du système.
    11. Retirez le module de détecteur de fuite. Voir Retrait du détecteur de fuite.
  2. (Facultatif) Lorsque vous retirez la carte du processeur du nœud A, retirez le support du module de détecteur de fuite. Retirez deux vis du support, puis retirez-le du plateau.

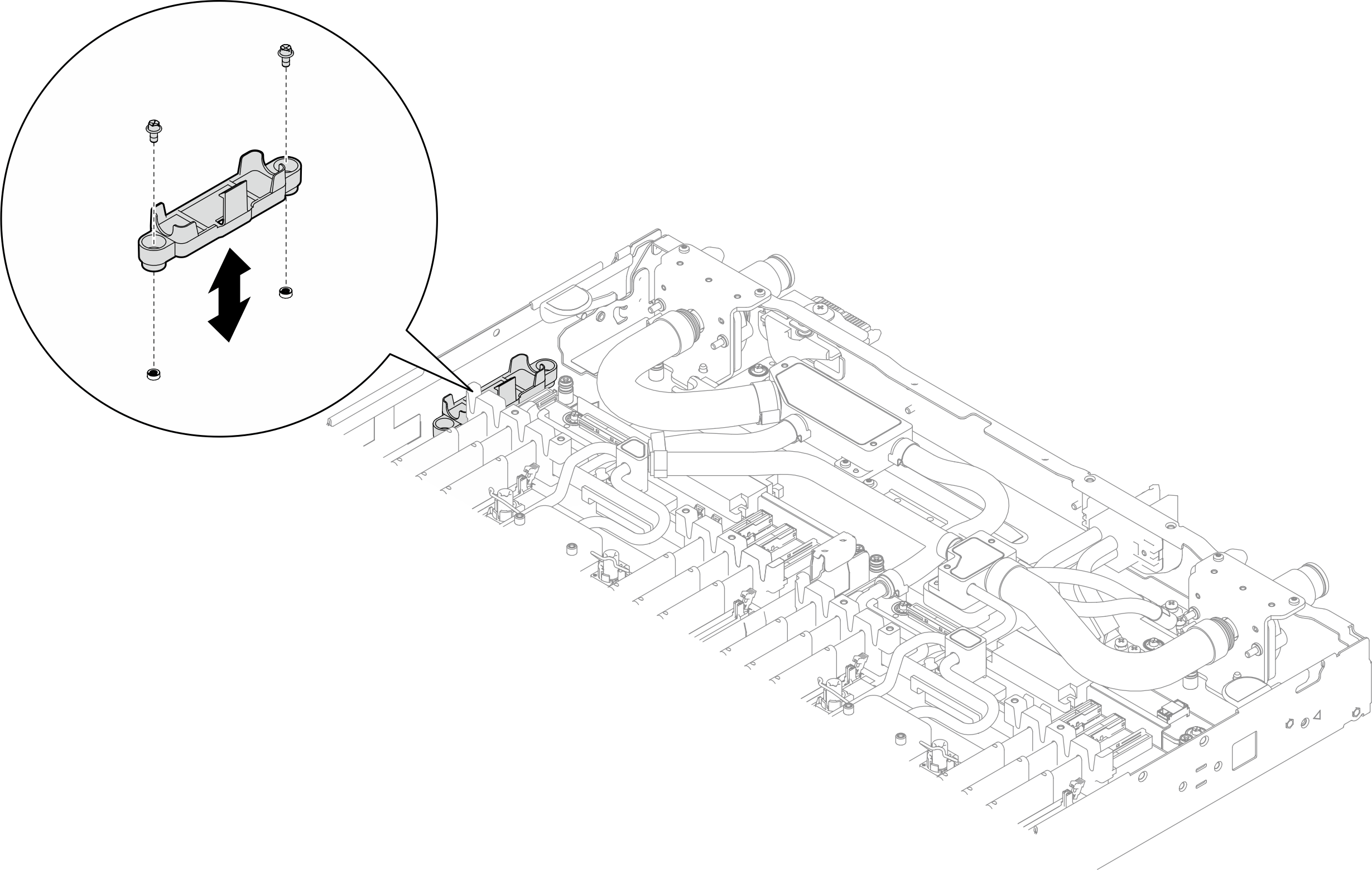

    Figure 1. Retrait des vis du support du module de détecteur de fuite

  3. Retirez la boucle d’eau du plateau. Voir Retrait de la boucle d'eau.
  4. Retirez la carte d’E-S avant. Voir Retrait de la carte d’E-S avant.
  5. Retirez la carte d’E-S système.
    1. Retirez deux vis M3 PH1 de la carte d’E-S du système.
    2. Retirez le carte d’E-S système du bloc carte mère.

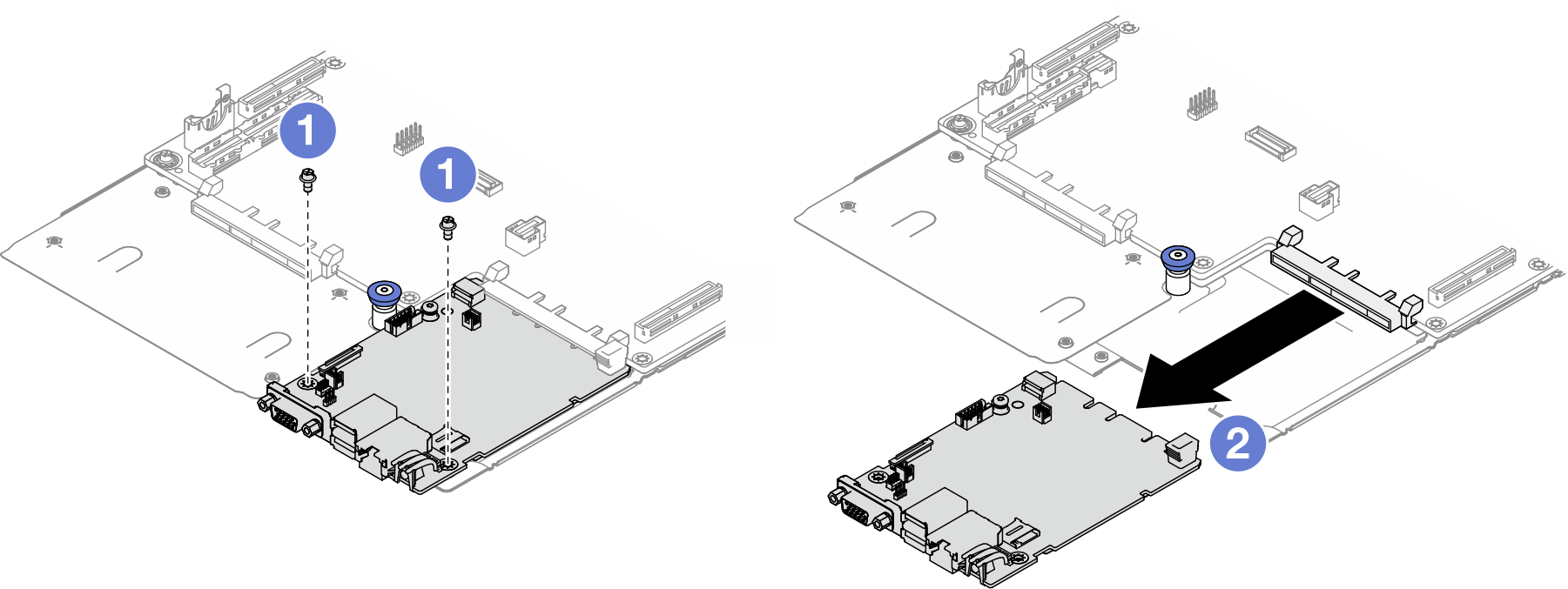

    Figure 2. Retrait de la carte d’E-S système

  6. Retirez les quatre vis Torx T10 (par nœud) pour retirer la plaque froide VR de la carte du processeur.

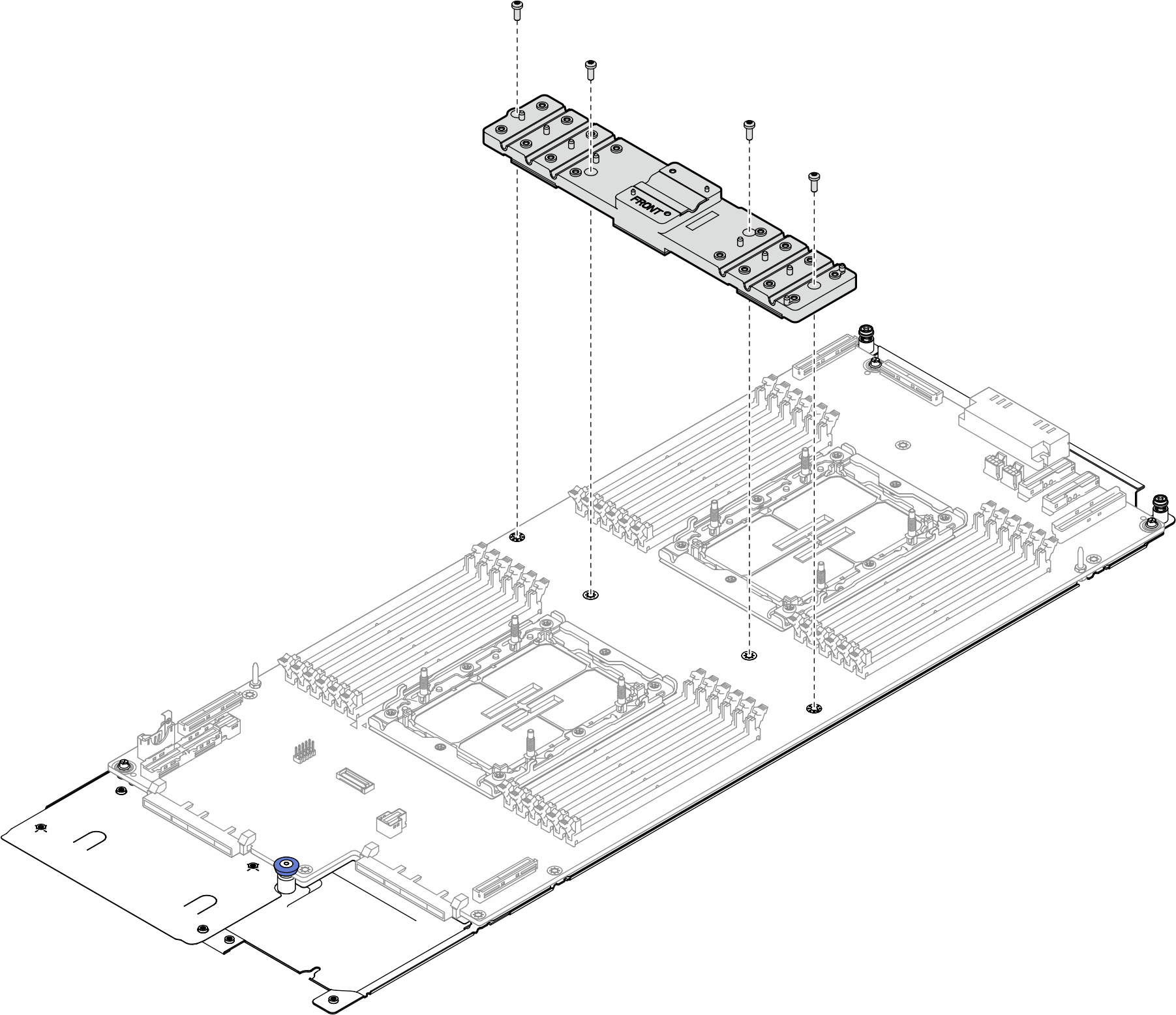

    Figure 3. Retrait de la plaque froide VR

  7. Retirez la carte du processeur.
    1. Retirez trois vis cruciformes n° 1 par nœud sur la carte mère (à l’aide d’un tournevis dynamométrique réglé au couple approprié).
    2. Retirez la carte du processeur.
    Remarque

    Pour référence, le couple requis pour desserrer ou serrer complètement les vis est de 0,5 à 0,6 newtons-mètres, 4,5 à 5,5 pouces-livres.

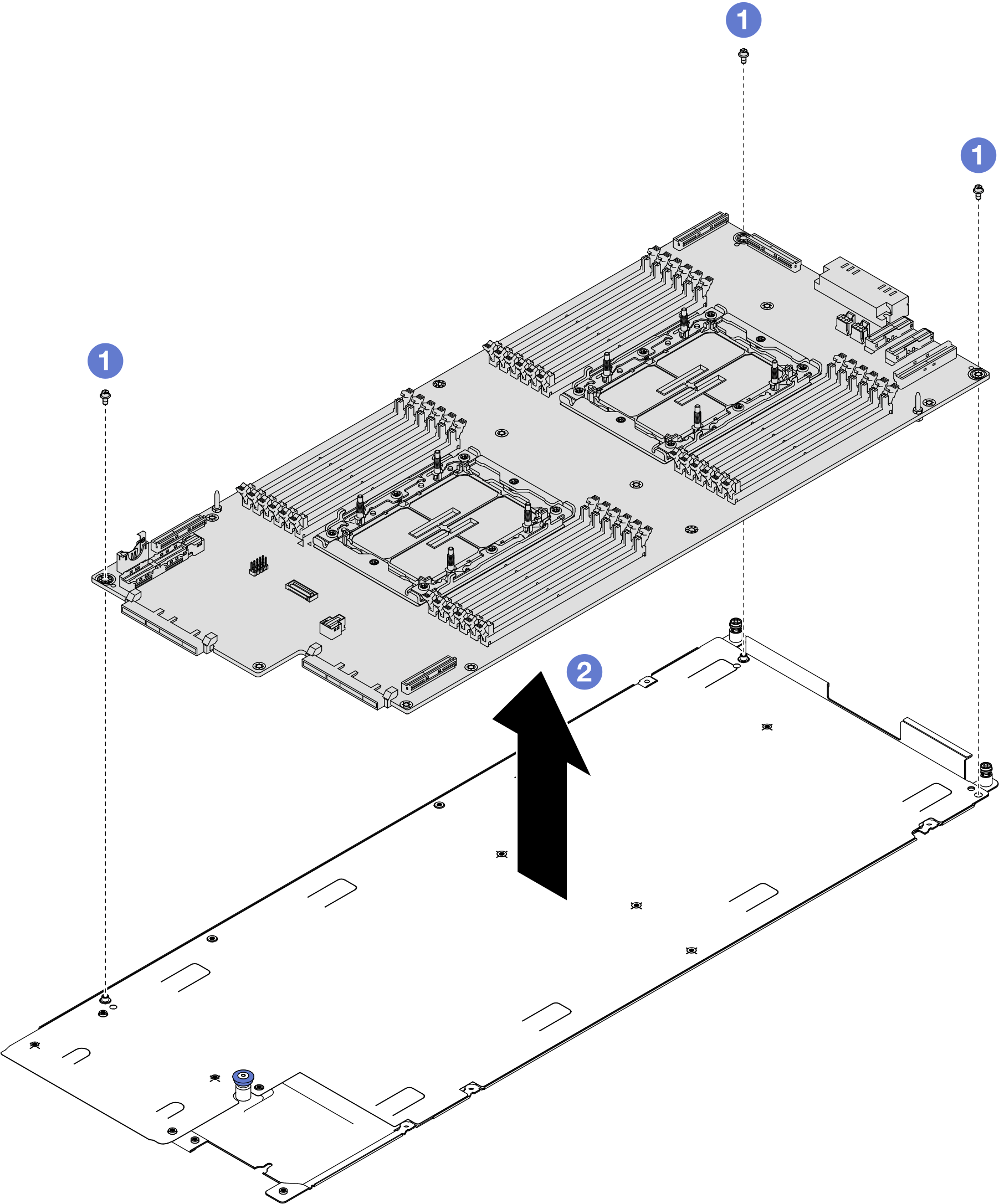

    Figure 4. Retrait des vis de la carte du processeur
    System board screws removal

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.

Important
Avant de retourner la carte du processeur, assurez-vous d’installer les caches antipoussière du socket de processeur de la nouvelle carte mère. Pour remplacer un cache antipoussière du socket de processeur :

  1. Prenez un cache anti-poussière du processeur sur la nouvelle carte de processeur et orientez-le correctement au-dessus du bloc socket de processeur sur la carte de processeur retirée.

  2. Appuyez doucement sur les pattes du cache antipoussière de l'assemblage de socket de processeur, en appuyant sur les bords afin d'éviter d'endommager les broches du socket. Il se peut que vous entendiez un clic sur le cache antipoussière qui signifie qu'il est solidement fixé.

  3. Vérifiez que le cache antipoussière est correctement relié à l'assemblage de socket de processeur.
