Prozessorplatine entfernen

Mithilfe der Informationen in diesem Abschnitt können Sie die Prozessorplatine entfernen.

Zu dieser Aufgabe

Erforderliche Werkzeuge

  • Schraubendreher für M3 PH1-, PH 2-, T10- und T30-Schrauben

  • Waterloop Service Kit (SC750 V4) (Die Wasserkreislaufhalterung im Service-Kit ist wiederverwendbar. Es wird empfohlen, sie in der Einrichtung aufzubewahren, in der der Server betrieben wird, um sie bei Bedarf ersetzen zu können.)

  • Up VR Gap Pad Kit (SC750 V4)

  • Down VR Gap Pad Kit (SC750 V4)

  • MID E3.S TOP Gap Pad (SC750 V4) , wenn das mittlere E3.S-Laufwerk installiert ist.

  • MID E3.S BOT Gap Pad (SC750 V4) , wenn das mittlere E3.S-Laufwerk installiert ist.

  • Storage Gap Pad Kit (SC750 V4) , wenn das vordere E3.S-Laufwerk installiert ist.

  • Storage Gap Pad Kit (SC750 V4) , wenn E3.S 1T-Doppellaufwerke an der Vorderseite oder E3.S 2T-Einzellaufwerke an der Vorderseite installiert sind.

  • CX7 NDR200 Gap Pad (SC750 V4) , wenn der ConnectX-7 NDR 200-Adapter installiert ist.

  • CX7 Gap Pad (SC750 V4) , wenn der ConnectX-7 NDR 400-Adapter installiert ist.

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den entsprechenden DWC Einbaurahmen aus, auf dem Sie die Aufgabe ausführen werden.

  • Ziehen Sie alle externen Kabel vom Gehäuse ab.

  • Ziehen Sie die QSFP-Kabel von der Lösung ab. Dies erfordert zusätzliche Kraft.

  • Um die Beschädigung des Wasserkreislaufs zu vermeiden, verwenden Sie beim Entfernen, Installieren oder Falten des Wasserkreislaufs immer die Wasserkreislaufhalterung.

Sehen Sie sich das Verfahren an
  • Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Entfernen Sie den Einbaurahmen aus dem Gehäuse. Siehe Einbaurahmen aus dem Gehäuse entfernen.
    2. Entfernen Sie die Abdeckung des Einbaurahmens. Siehe Abdeckung des Einbaurahmens entfernen.
    3. Wenn ein DIMM-Kamm installiert ist, entfernen Sie ihn. Siehe DIMM-Kamm entfernen.
    4. Entfernen Sie das Speichermodul und führen Sie einen der folgenden Schritte aus.
    5. Entfernen Sie die Querstreben. Siehe Querstreben entfernen.
    6. Wenn DIMM-Kühlleisten installiert sind, entfernen Sie diese. Siehe DIMM-Kühlleiste entfernen.
    7. Entfernen Sie die vordere E3.S-Laufwerkhalterung. Siehe Vordere E3.S-Laufwerkhalterungsbaugruppe entfernen.
    8. Entfernen Sie die PCIe-Adapterkartenbaugruppe. Siehe ConnectX-7 NDR 200-Adapterkartenbaugruppe entfernen oder ConnectX-7 NDR 400-Adapterkartenbaugruppe entfernen.
    9. Entfernen Sie die mittlere E3.S-Laufwerkhalterung. Siehe Mittlere E3.S-Laufwerkhalterungsbaugruppe entfernen.
    10. Entfernen Sie den Seitenbandkabelsatz. Siehe Seitenbandkabelsatz für das Systemmanagement entfernen.
    11. Entfernen Sie das Flüssigkeitserkennungssensormodul. Siehe Flüssigkeitserkennungssensor entfernen.
  2. (Optional) Wenn Sie die Systemprozessor von Knoten A entfernen, entfernen Sie auch die Halterung des Flüssigkeitserkennungssensormoduls. Entfernen Sie zwei Schrauben von der Halterung und entfernen Sie sie aus dem Einbaurahmen.

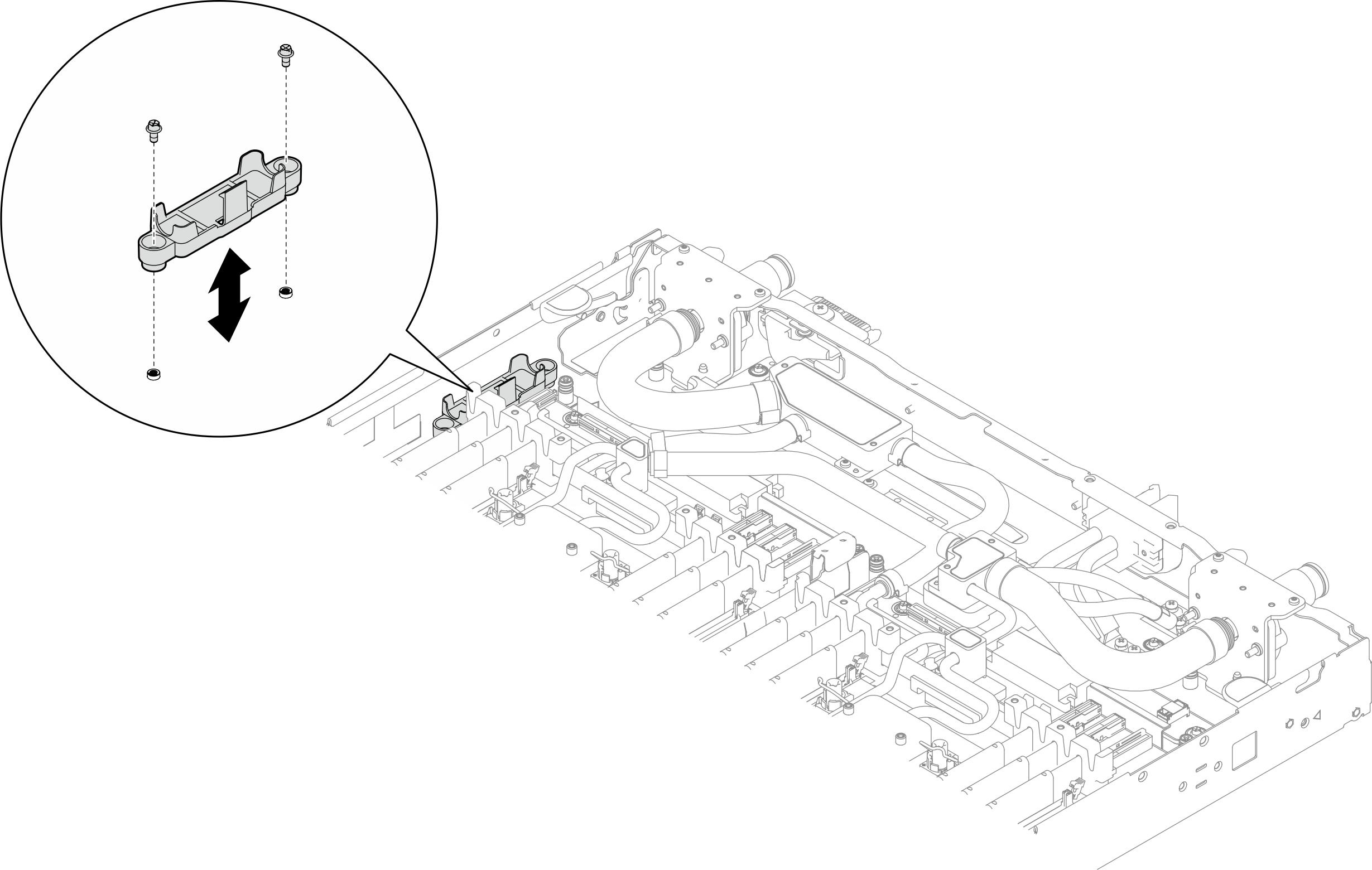

    Abbildung 1. Entfernen der Schrauben an der Halterung des Flüssigkeitserkennungssensormoduls

  3. Entfernen Sie den Wasserkreislauf aus dem Einbaurahmen. Siehe Entfernen des Wasserkreislaufs.
  4. Entfernen Sie die E/A-Platine an der Vorderseite. Siehe E/A-Platine an der Vorderseite entfernen.
  5. Entfernen Sie die System-E/A-Platine.
    1. Entfernen Sie zwei M3 PH1-Schrauben von der System-E/A-Platine.
    2. Entfernen Sie die System-E/A-Platine aus der Systemplatinenbaugruppe.

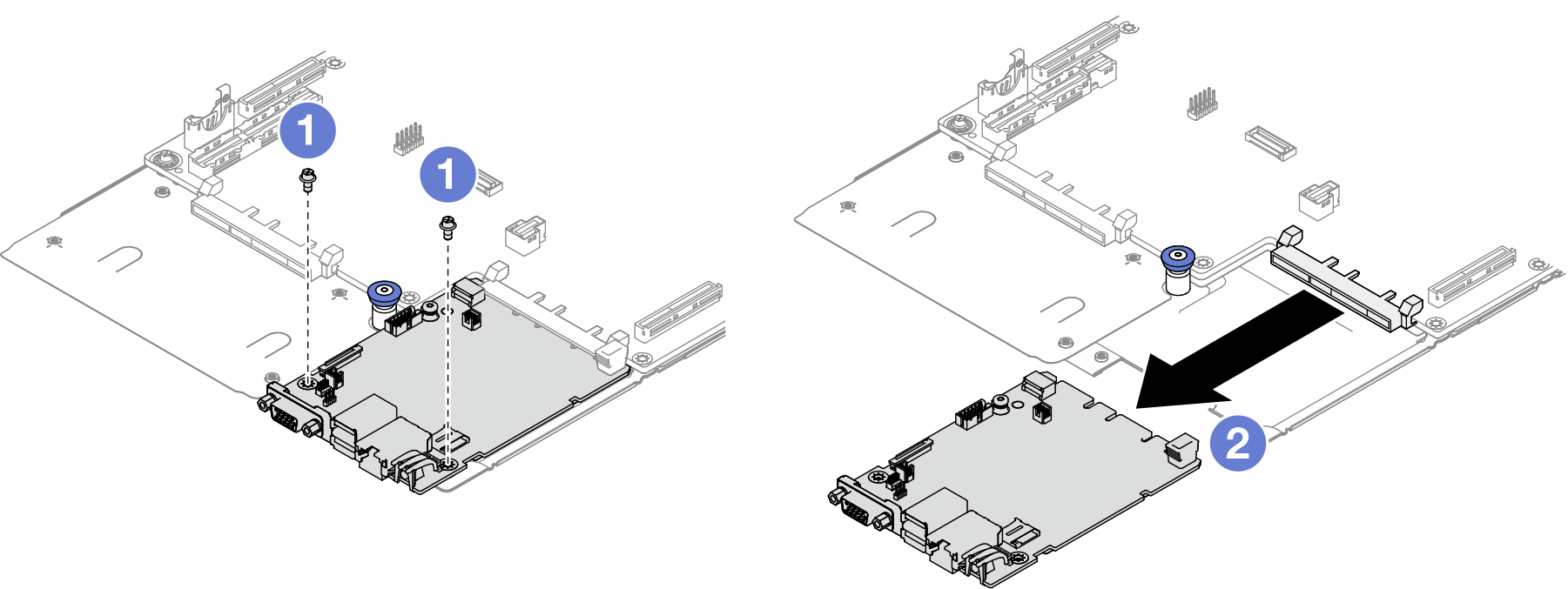

    Abbildung 2. Entfernen der System-E/A-Platine

  6. Entfernen Sie die vier T10-Torx-Schrauben (pro Knoten), um die VR-Kühlplatte von der Prozessorplatine zu entfernen.

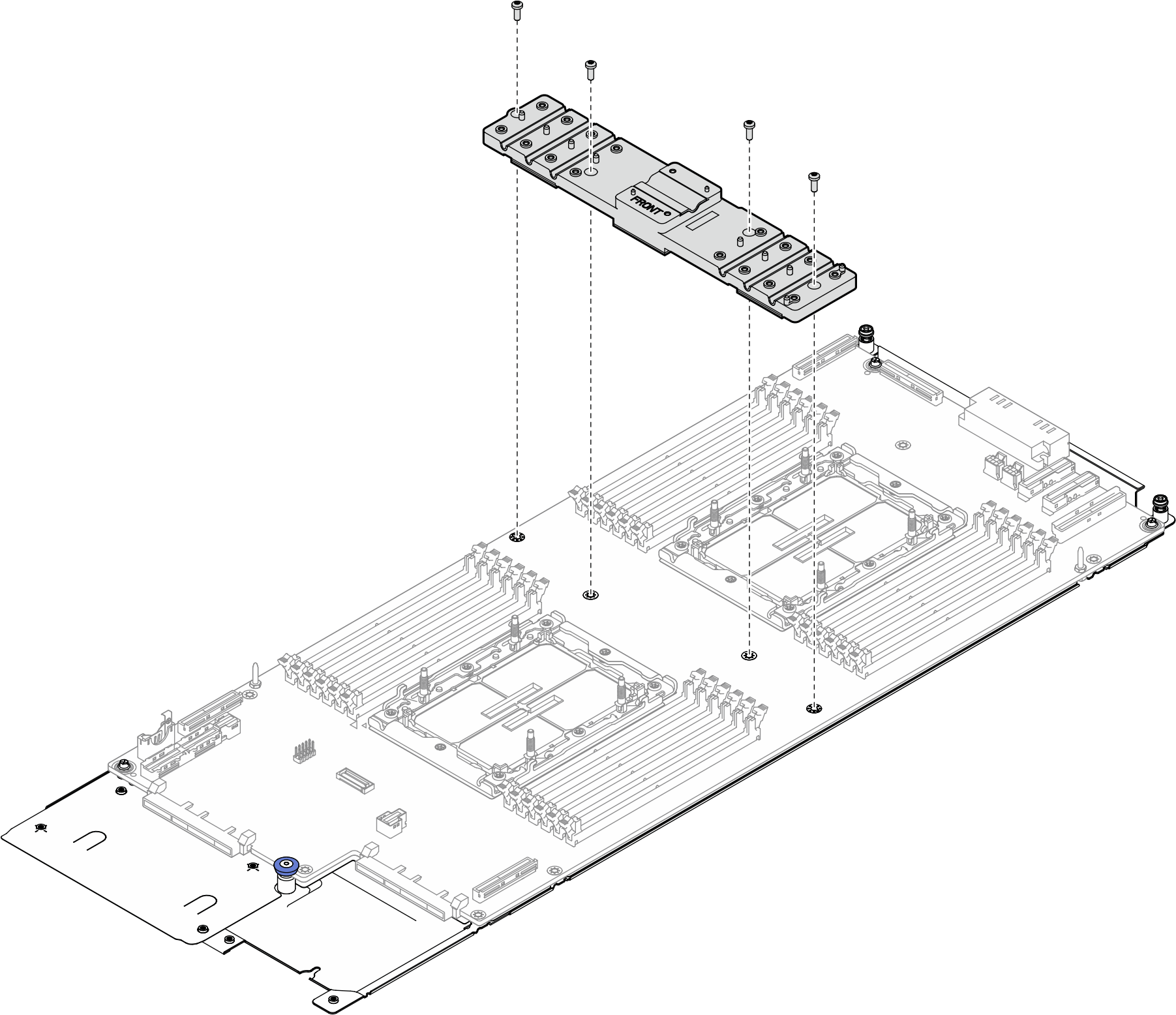

    Abbildung 3. Entfernen der VR-Kühlplatte

  7. Entfernen Sie die Prozessorplatine.
    1. Entfernen Sie drei PH1-Kreuzschlitzschrauben pro Knoten auf der Systemplatine (mit einem Drehmomentschraubendreher, der auf das richtige Drehmoment eingestellt ist).
    2. Entfernen Sie die Prozessorplatine.
    Anmerkung

    Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt 0,5‑0,6 Newtonmeter bzw. 4,5‑5,5 Poundforce Inch.

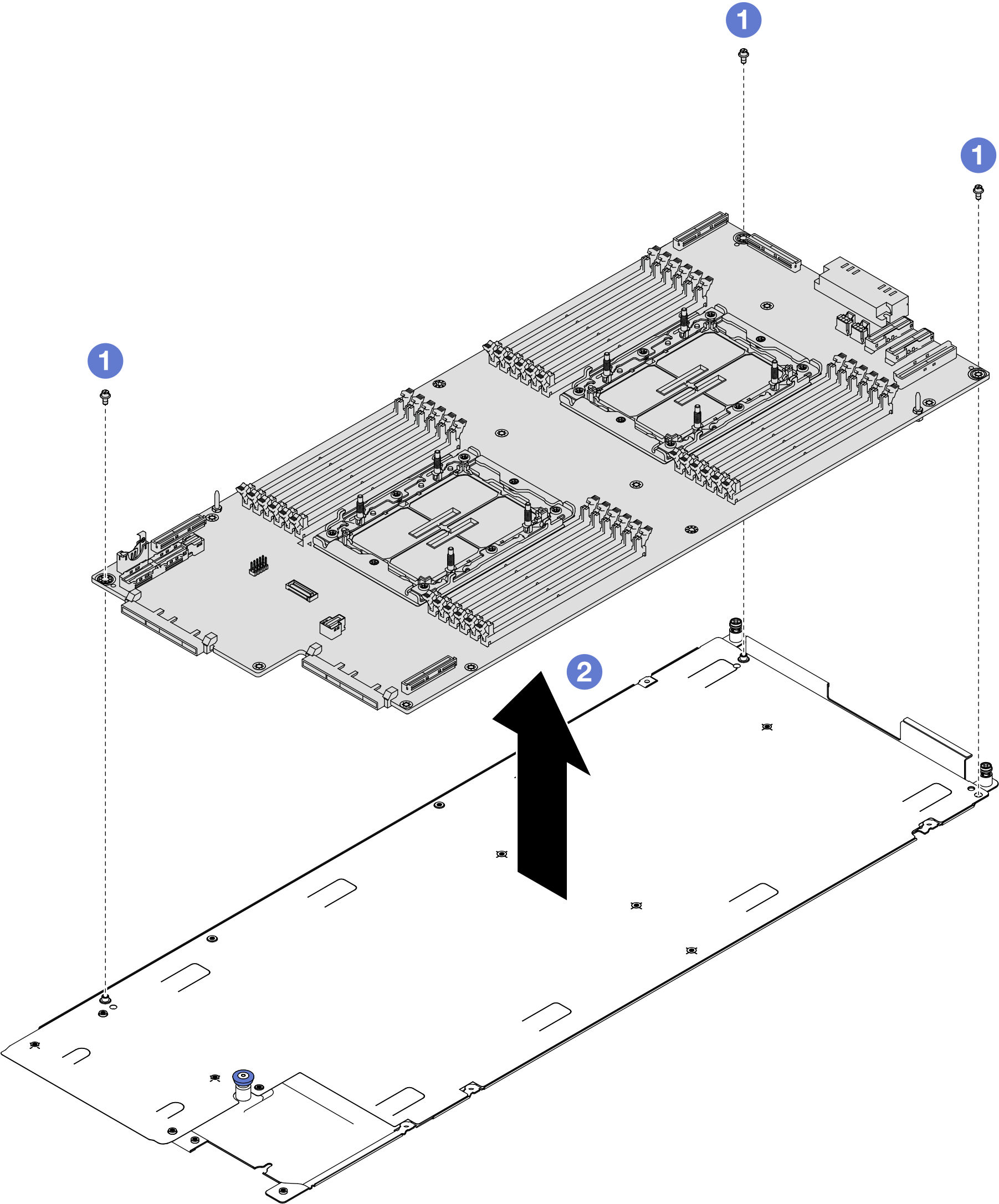

    Abbildung 4. Entfernen der Schrauben an der Prozessorplatine
    System board screws removal

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.

Wichtig
Bevor Sie die Prozessorplatine einsenden, stellen Sie sicher, dass Sie die Staubschutzabdeckungen für den Prozessorsockel der neuen Systemplatine installiert haben. So tauschen Sie eine Staubschutzabdeckung für den Prozessorsockel aus:

  1. Nehmen Sie eine Staubabdeckung vom Prozessorsockel der neuen Prozessorplatine und richten Sie sie ordnungsgemäß über dem Prozessorsockel an der entfernten Prozessorplatine aus.

  2. Platzieren Sie die Beinchen der Staubschutzabdeckung vorsichtig unten auf der Prozessorsockelbaugruppe und drücken Sie auf die Kanten, um eine Beschädigung der Kontaktstifte zu vermeiden. Möglicherweise hören Sie ein Klicken an der Staubschutzabdeckung, wenn sie eingerastet ist.

  3. Stellen Sie sicher, dass die Staubschutzabdeckung fest mit der Prozessorsockelbaugruppe verbunden ist.
