Extracción de la placa de E/S frontal

Utilice esta información para quitar la placa de E/S frontal.

Procedimiento

1. Prepárese para esta tarea.
   1. Quite la bandeja del alojamiento. Consulte Extracción de una bandeja del alojamiento.
   2. Quite la cubierta de bandeja. Consulte Quitar la cubierta de la bandeja.
   3. Si la guía de DIMM está instalada, quítela. Consulte Quitar una guía de DIMM.
   4. Quite el módulo de memoria y realice una de las siguientes acciones.

      • Quite módulos de memoria que requieran refrigeración de un solo lado. Consulte Extracción de un módulo de memoria (refrigeración de un solo lado).

      • Quite módulos de memoria que requieran refrigeración de doble lado. Consulte Extracción de un módulo de memoria (refrigeración de doble lado).

   5. Quite las llaves cruzadas. Consulte Quitar las llaves cruzadas.
   6. Si hay barras de enfriamiento de DIMM instaladas, quítelas. Consulte Extracción de una barra de enfriamiento de DIMM.
   7. Quite el compartimiento de la unidad E3.S frontal. Consulte Extracción de un conjunto de compartimiento de la unidad frontal E3.S.
   8. Quite el conjunto de expansión del adaptador PCIe. Consulte Extracción de un conjunto de expansión del adaptador ConnectX-7 NDR 200 o Extracción de un conjunto de expansión del adaptador ConnectX-7 NDR 400.
   9. Quite el compartimiento de la unidad E3.S central. Consulte Extracción de un conjunto de compartimiento de la unidad central E3.S.
   10. Quite el kit de cables de banda lateral. Consulte Extracción del kit de cables de banda lateral de gestión del sistema.
   11. Quite el módulo del sensor de filtraciones. Consulte Extracción del sensor de filtraciones.
2. Quite el bucle de agua de la bandeja. Consulte Extracción del bucle de agua.
3. Afloje los tres tornillos cautivos PH1 de la bandeja de la placa de distribución de alimentación (bandeja PDB).

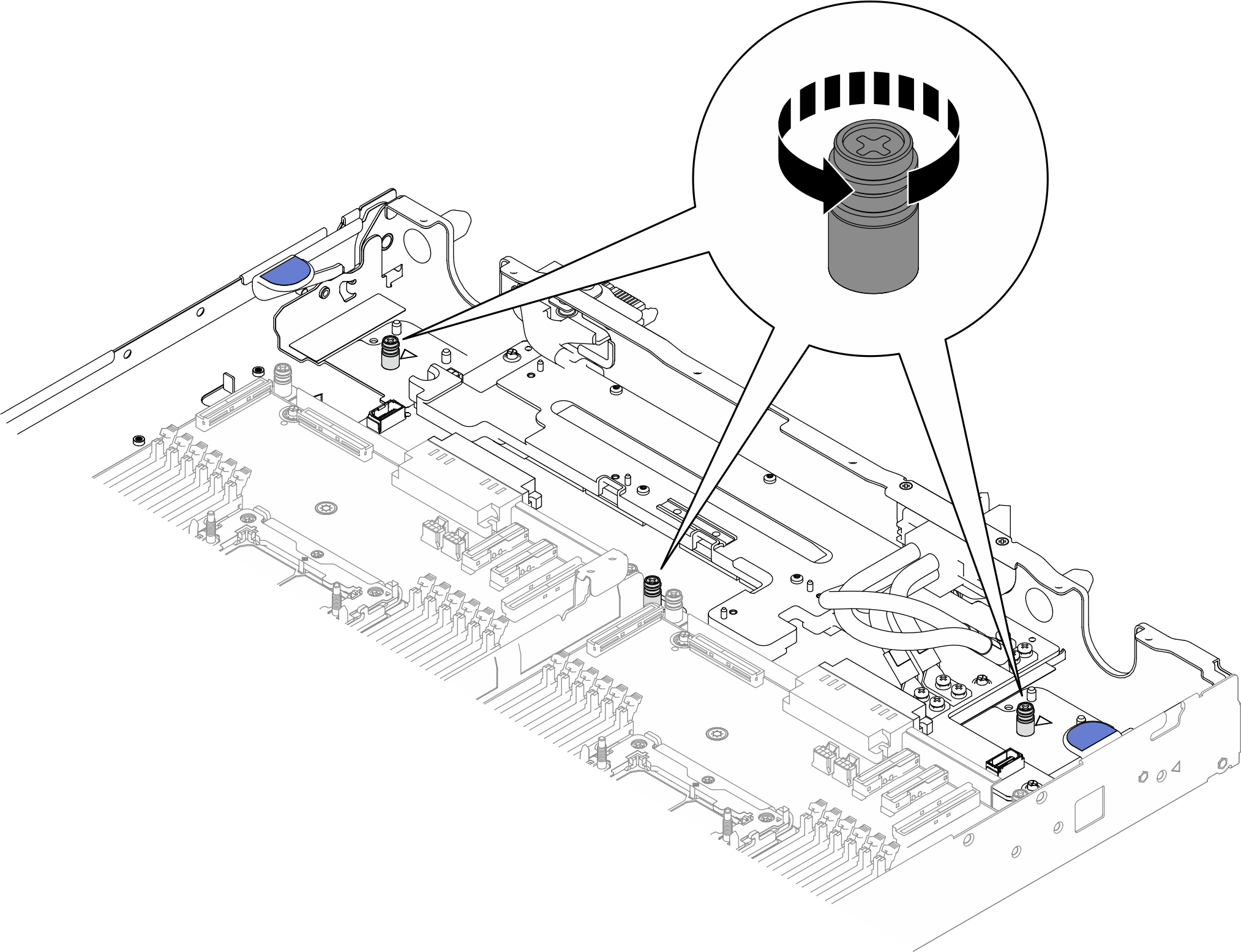

   Figura 1. Cómo soltar los tres tornillos de fijación


4. Quite dos tornillos PH1 de los lados de la bandeja.

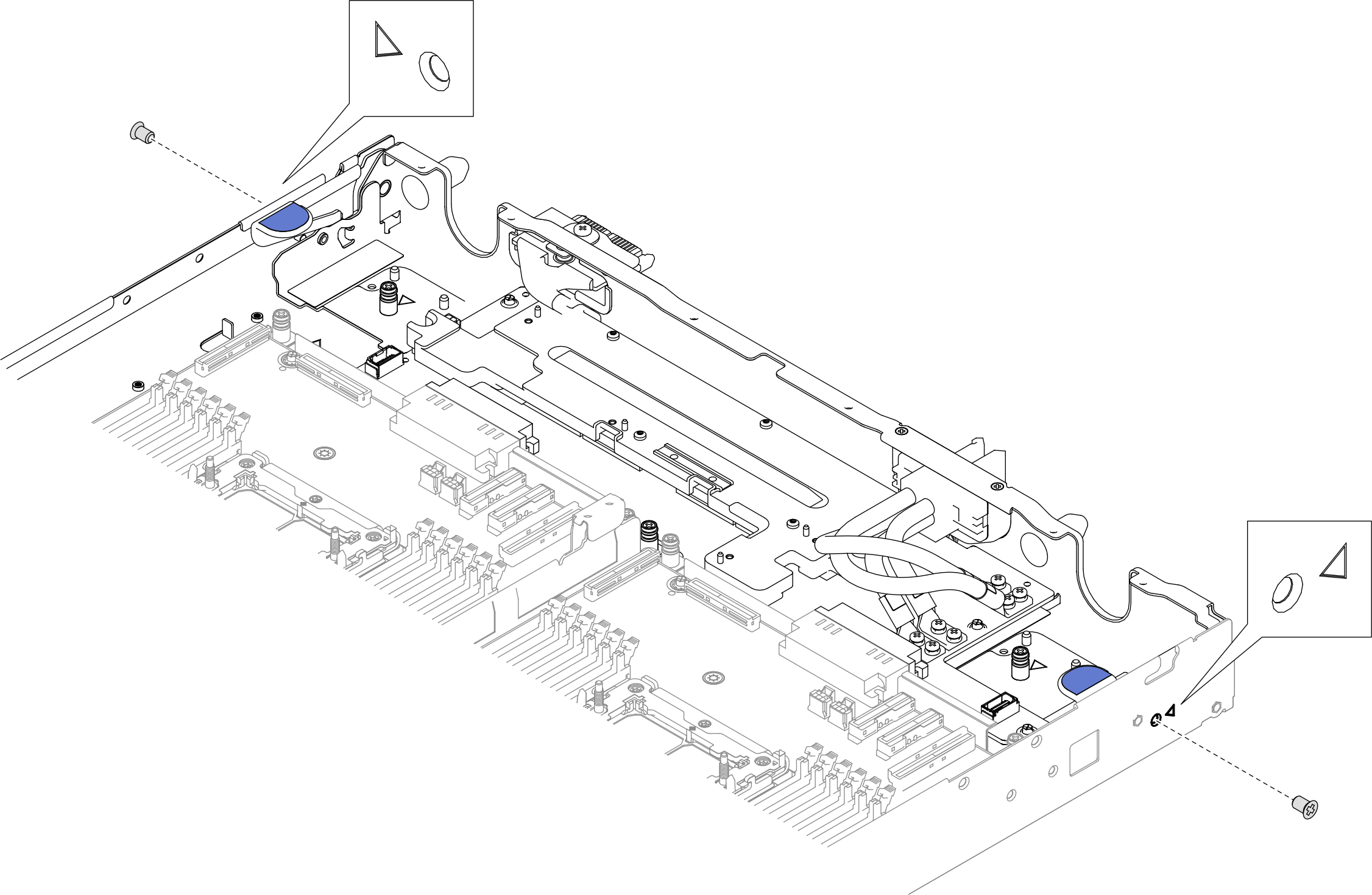

   Figura 2. Extracción de los tornillos desde el exterior de la bandeja

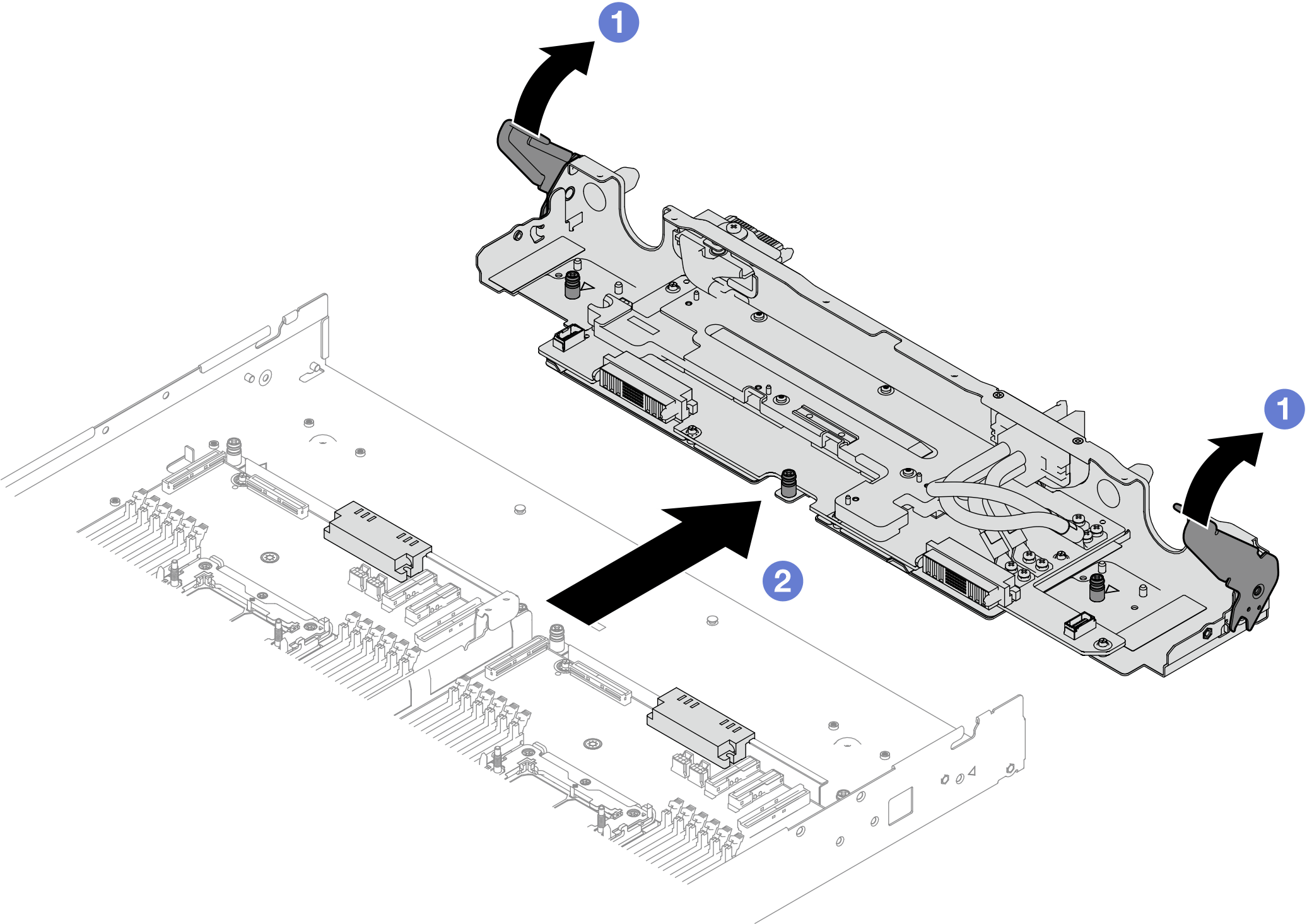

5. Quite la bandeja de la placa de distribución de alimentación (bandeja PDB) de la bandeja del servidor.
   1. Gire las asas de la bandeja a la posición de desbloqueo.
   2. Quite la bandeja PDB de la bandeja del servidor.



6. Quite el conjunto de la placa del sistema de la bandeja.
   Nota

   Sujete el conjunto de la placa del sistema por el tornillo ajustable de fijación en la parte frontal y la pestaña junto al conector de alimentación.

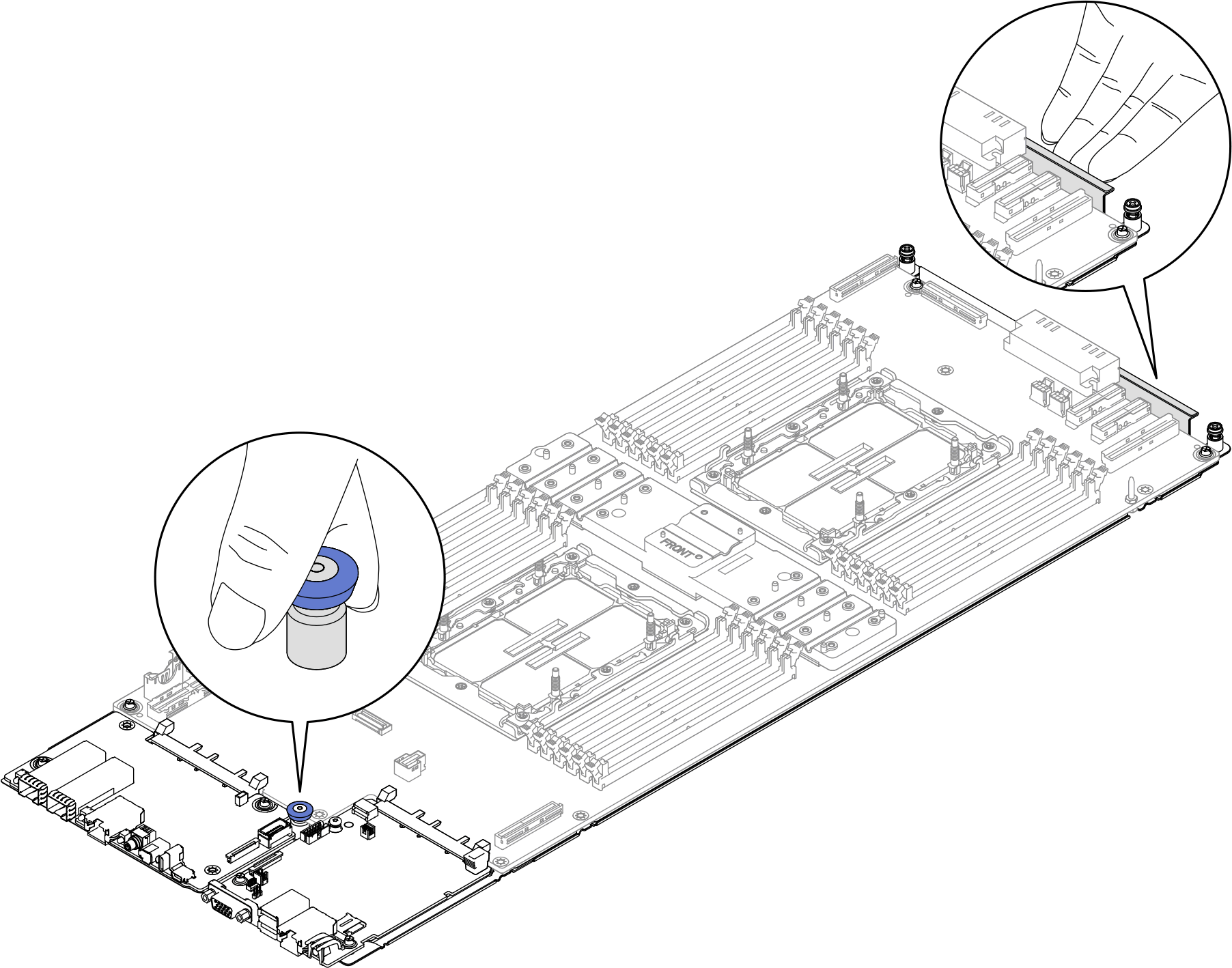

   Figura 3. Cómo sujetar el conjunto de la placa del sistema


   1. Suelte los dos tornillos de la parte posterior del conjunto de la placa del sistema.
   2. Tire el émbolo que se encuentra en la parte frontal para liberar el conjunto de la placa del sistema.
   3. Quite el conjunto de la placa del sistema de la bandeja.

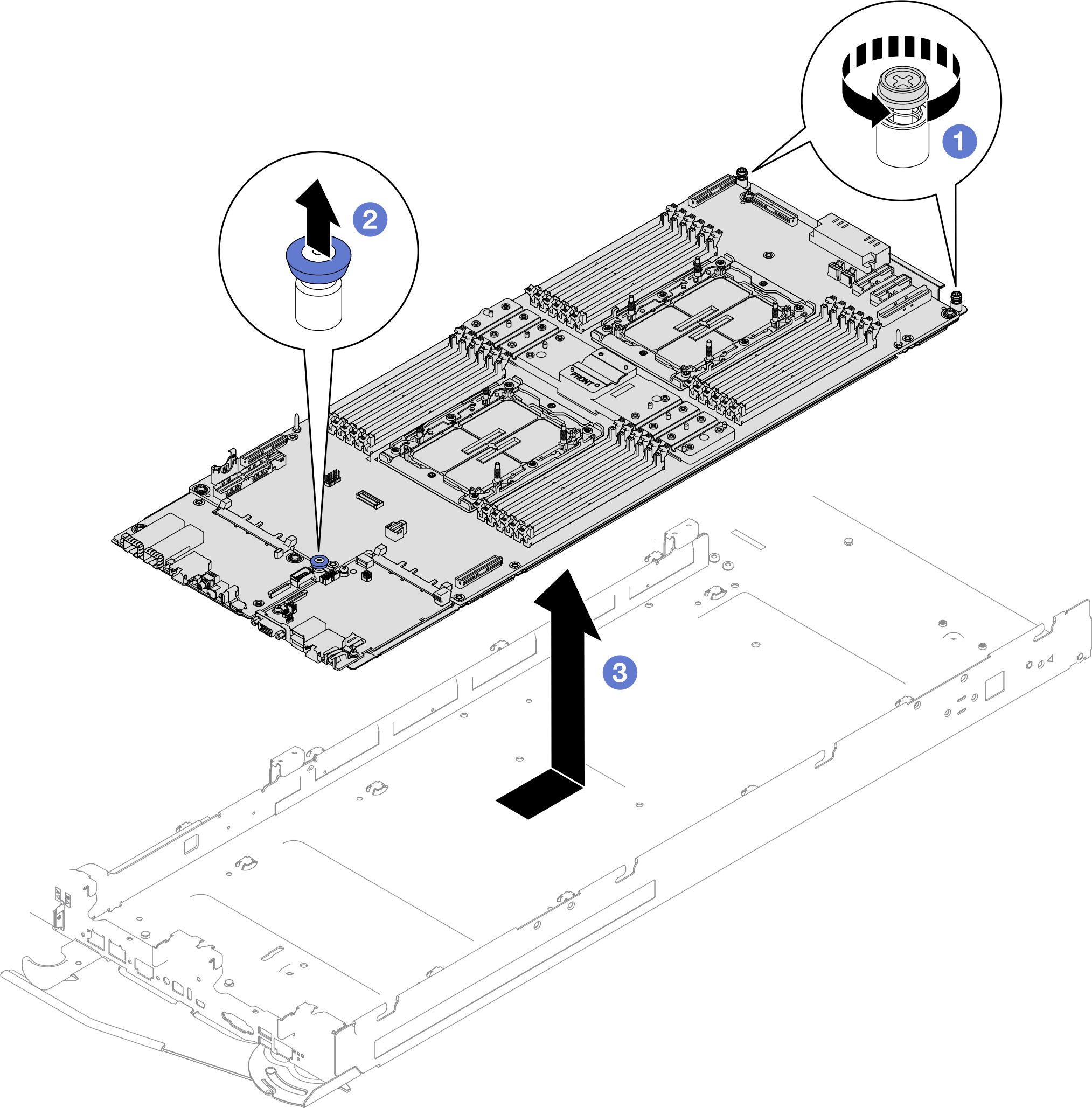

   Figura 4. Extracción del conjunto de la placa del sistema


7. Desconecte el cable del puerto COM de la placa de E/S frontal y de la placa de E/S del sistema.

   1 Conector de registro serie en la placa de E/S frontal

   2 Conector del puerto COM en la placa de E/S del sistema

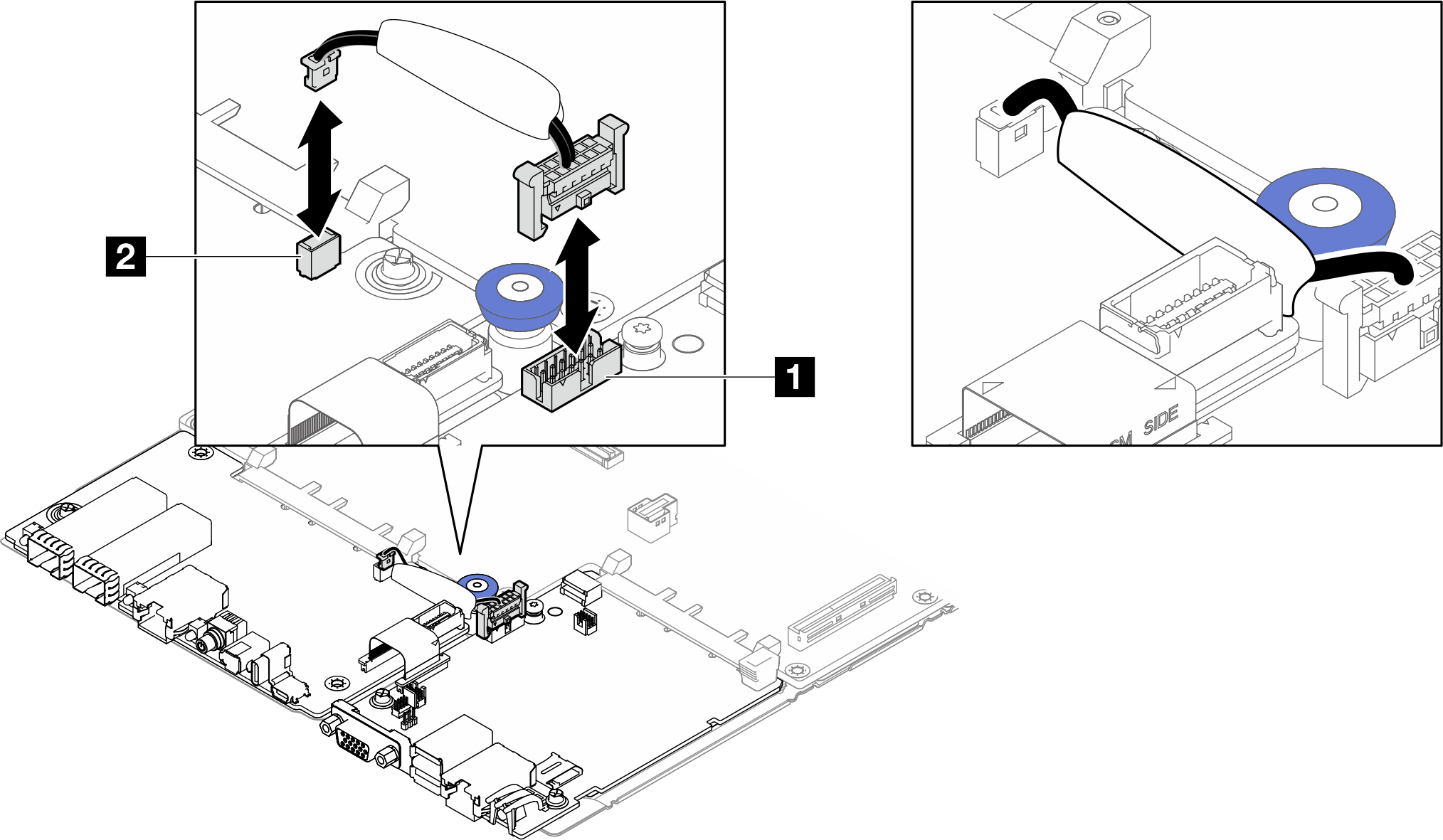

   Figura 5. Extracción del cable del puerto COM


8. Quite el cable FPC.
   1. Abra los pestillos de los conectores de la placa de E/S frontal y de la placa de E/S del sistema.

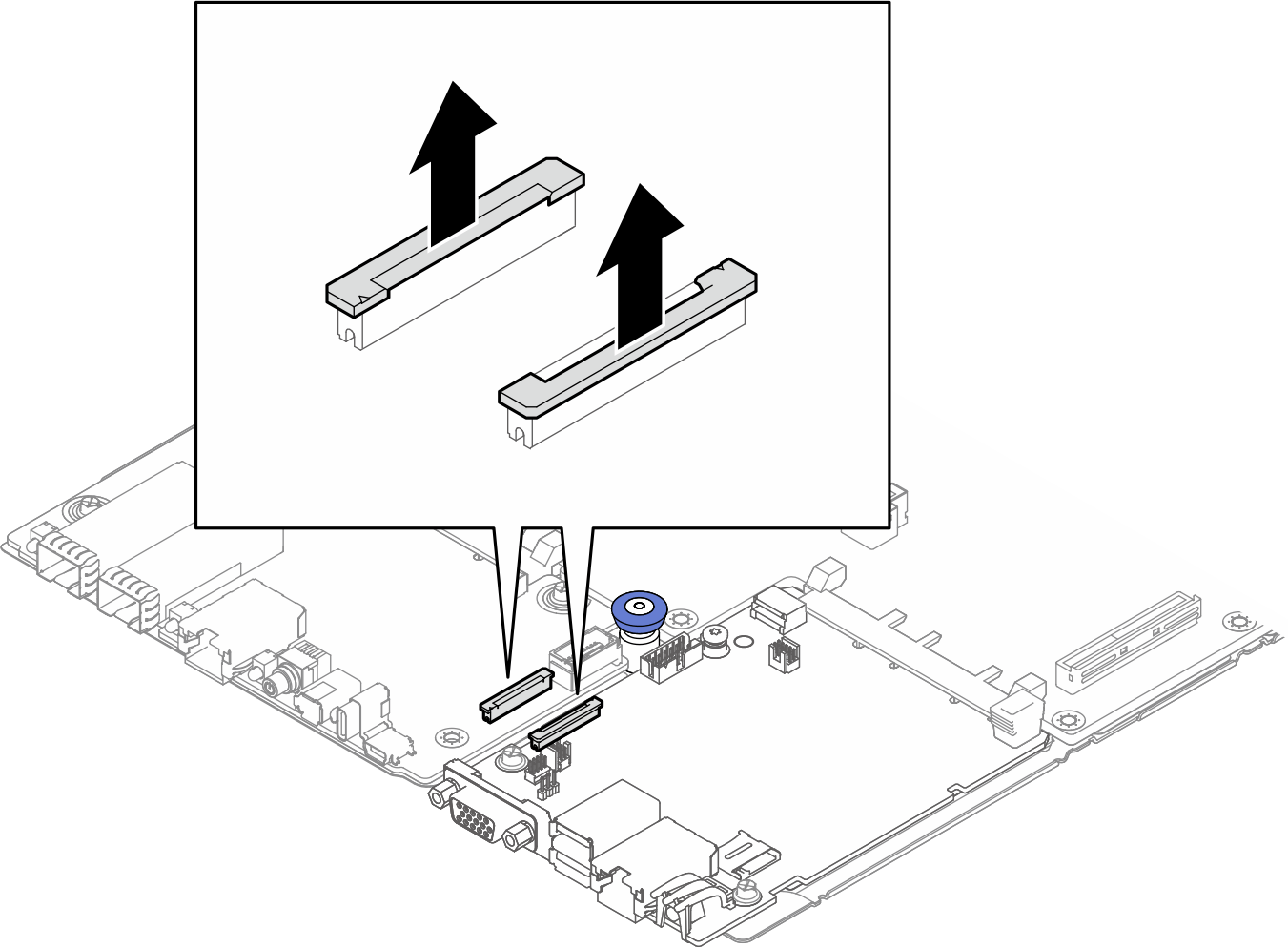

      Figura 6. Apertura de los pestillos del conector


   2. Desconecte el cable FPC de la placa de E/S frontal y de la placa de E/S del sistema.

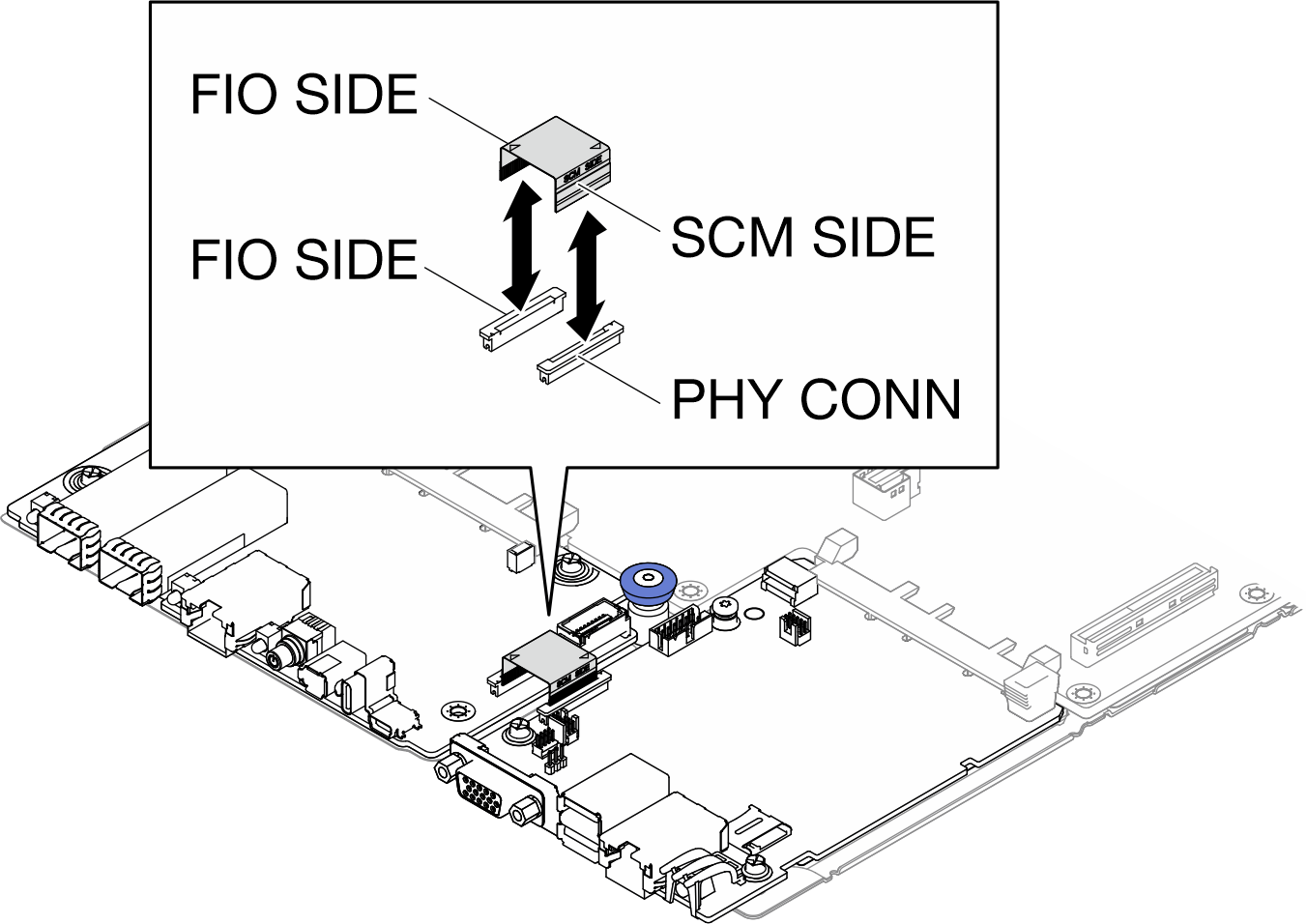

      Conexión de cables FPC a la placa de FIO y la placa de E/S del sistema
      Desde		Hasta
      Extremo del cable FPC marcado como FIO SIDE	→	Conector FIO SIDE en la placa de E/S frontal
      Extremo del cable FPC marcado como SCM SIDE	→	Conector PHY CONN en la placa de E/S del sistema

      Figura 7. Conexión de cables FPC


9. Extraiga la placa de E/S frontal.
   1. Quite dos tornillos M3 PH1 de la placa de E/S frontal.
   2. Quite la placa de E/S frontal del conjunto de la placa del sistema.

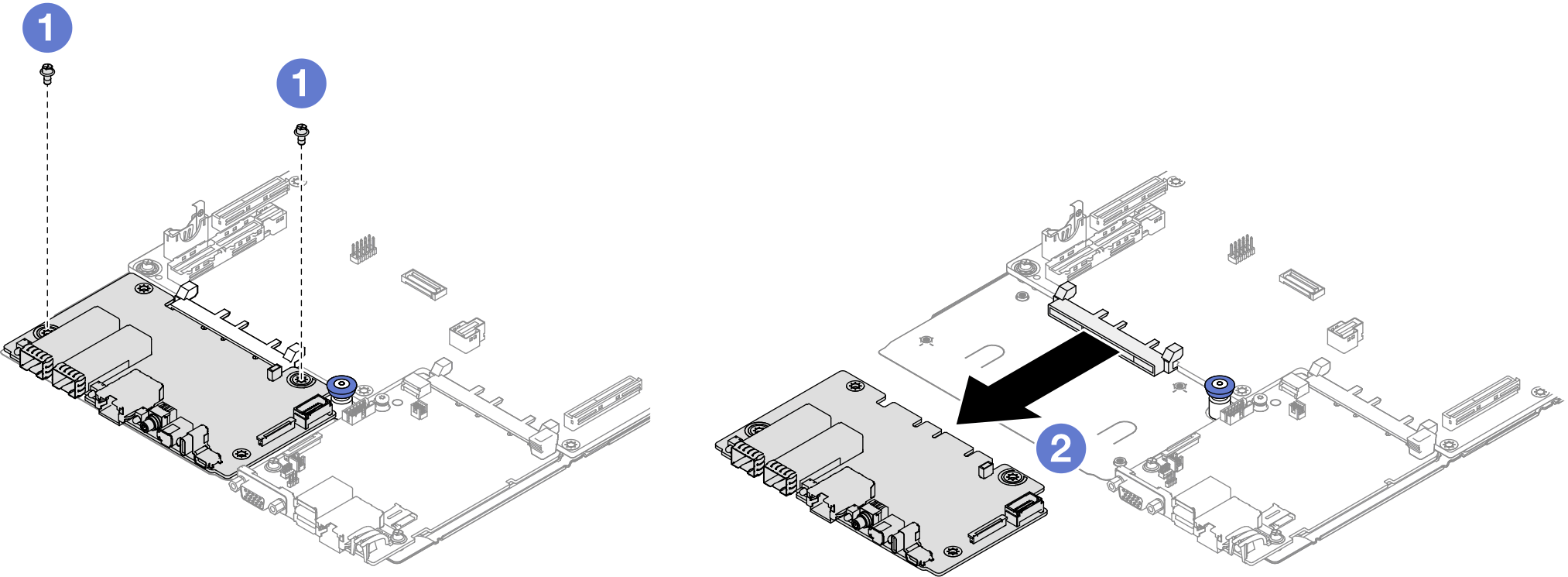

   Figura 8. Extracción de la placa de E/S frontal
