ConnectX-8 어댑터 라이저 어셈블리 설치

이 정보를 참조하여 ConnectX-8 어댑터 라이저 어셈블리를 설치하십시오.

절차

1. PCIe 라이저 어셈블리 설치 규칙은 각 PCIe 구성(독립형, 소켓 다이렉트, 공유 I/O)에 따라 다릅니다. PCIe 라이저 어셈블리를 설치할 라이저 슬롯을 선택할 때는 반드시 앞면 드라이브 및 PCIe 어댑터 구성에서 지정된 규칙을 참조해야 합니다.
2. 해당 라이저 슬롯에 올바른 유형의 PCIe 라이저 케이지를 설치해야 합니다.
   주

   슬롯 1과 슬롯 2에 설치되는 PCIe 라이저 케이지의 유형이 다릅니다. PCIe 라이저 케이지를 적절하게 설치하기 위해 아래 그림을 참조하십시오.

   라이저 케이지 유형	슬롯 번호
   1 라이저 케이지(케이블 장착 라이저 포함)	PCIe 슬롯 2
   2 표준 라이저 케이지	PCIe 슬롯 1

   그림 2. 슬롯 1 및 슬롯 2의 PCIe 라이저 케이지 유형


3. 빈 베젤 필러가 설치된 경우 제거하십시오.
   그림 3. 빈 베젤 필러 제거


4. 인터페이스판이 제거된 경우 워터 루프에 인터페이스판을 설치하십시오.
   1. 인터페이스판을 워터 루프의 가이드 핀 2개(아래 그림에서 원으로 표시)에 맞춥니다.
      그림 4. PCIe 어댑터 인터페이스판용 가이드 핀


   2. 인터페이스판은 반드시 스터드 6개와 함께 설치해야 합니다. 그렇지 않으면 인터페이스판에 스터드 6개를 설치하십시오.
      그림 5. 인터페이스판에 스터드 6개 설치


   3. 인터페이스판을 워터 루프에 놓은 다음 PH1 나사 5개를 설치합니다.
      주

      나사는 인터페이스판의 스터드에 설치해야 합니다. 판에 스터드가 없는 경우, 나사를 설치하기 전에 먼저 스터드를 판에 설치합니다. ConnectX-8 인터페이스판에 스터드 설치를 참조하십시오.

      그림 6. ConnectX-8 라이저 어셈블리 인터페이스판 설치

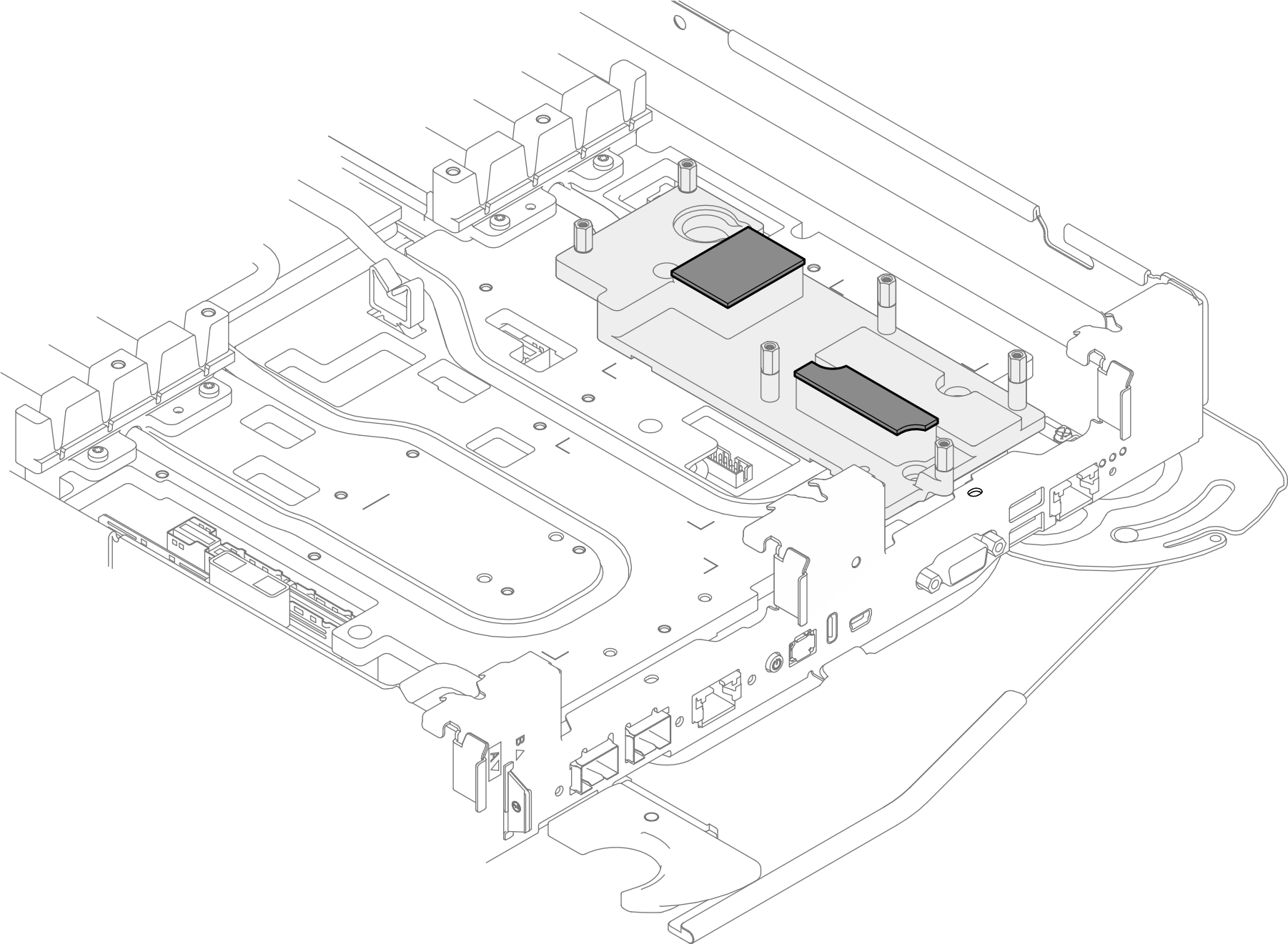

5. 인터페이스판의 일회용 갭 패드를 새것으로 교체하십시오. 갭 패드/퍼티 패드 교체 지침을 따르십시오.
   그림 7. ConnectX-8 라이저 어셈블리 인터페이스판 일회용 갭 패드

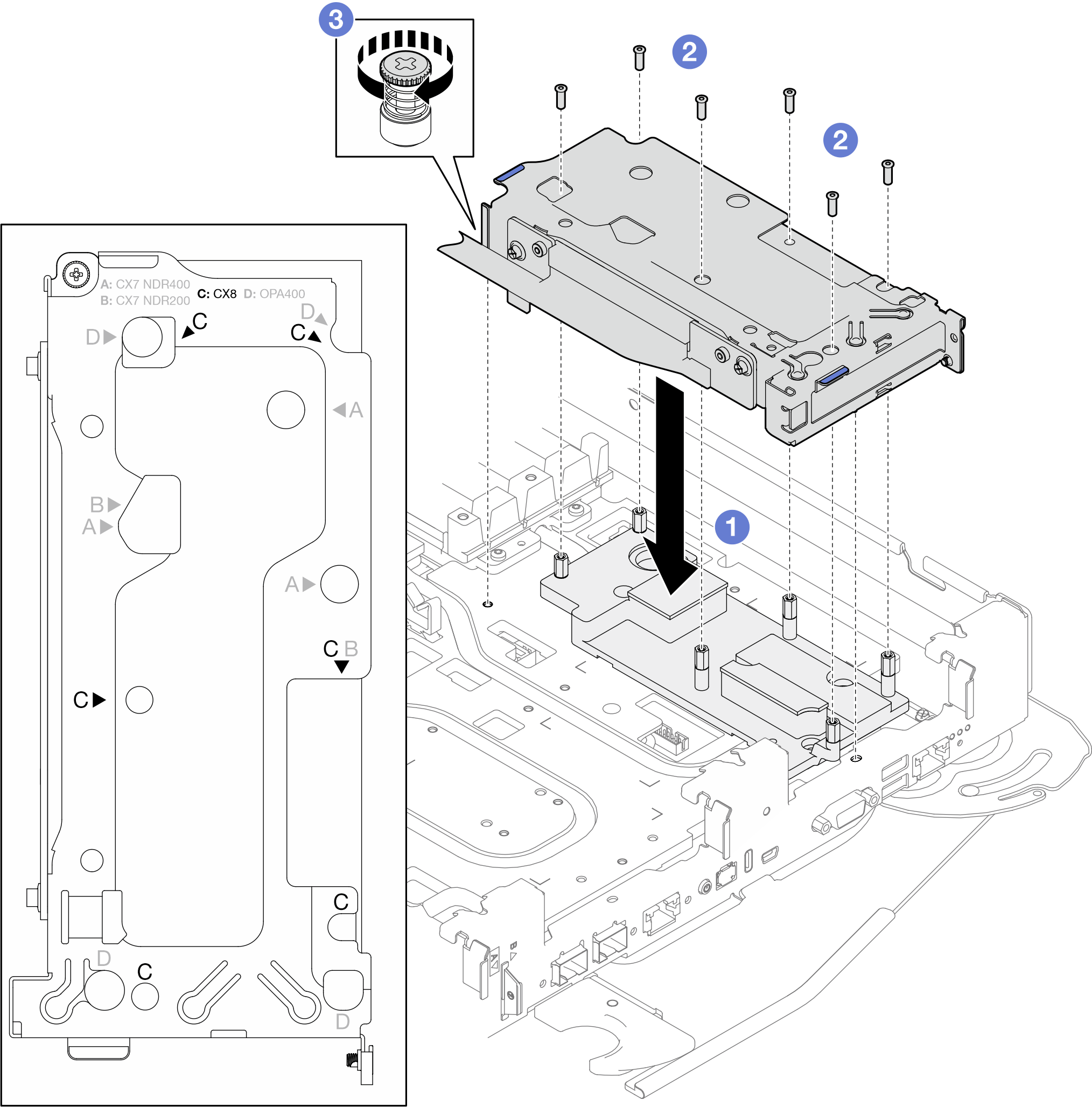

6. ConnectX-8 라이저 어셈블리를 설치합니다.
   1. 워터 루프에 ConnectX-8 라이저 어셈블리 설치합니다.
   2. C로 표시된 라이저 케이지의 나사 구멍에 T6 나사 6개를 설치합니다. 토크 드라이버를 사용하여 적절한 토크로 나사를 설치하십시오.
   3. 고정 나사를 조여 라이저 어셈블리를 워터 루프에 고정하십시오.
   주

   참고로 나사를 완전히 조이거나 제거하는 데 필요한 토크는 3+/-0.5 lbf-in입니다.

   그림 8. ConnectX-8 라이저 어셈블리 설치



   그림 9. C로 표시된 라이저 케이지의 나사 구멍
