安装汇流条接口模块

按以下信息安装汇流条接口模块。

关于本任务

必备工具

  • 适用于 PH1 和 PH2 螺钉的螺丝刀

注意
固件和驱动程序下载：更换组件后，可能需要更新固件或驱动程序。
观看操作过程
  • 关于此过程的视频请见 YouTube。

过程

  1. 安装汇流条接口模块。
    1. 将汇流条接口模块安装到托盘后挡板上。
    2. 在托盘后挡板上安装三颗 PH1 螺钉。
      图 1. 安装汇流条接口模块

    3. 将标有 PWR 的线缆连接到标有 PWR 的电源垫。使用设置到适当扭矩的扭矩螺丝刀安装四颗 PH2 螺钉以将线缆固定到 PIB。
    4. 将标有 GND 的线缆连接到标有 GND 的接地垫。使用设置到适当扭矩的扭矩螺丝刀安装四颗 PH2 螺钉以将线缆固定到 PIB。
    注

    （供参考）将螺钉完全拧紧或卸下所需的扭矩为 7 +/- 1.0 磅·英寸。

    图 2. 连接汇流条接口模块

  2. 如下图所示，将一根 GND 线缆放置在水循环模块水管下方，将另一根 GND 线缆放置在水管和 PWR 线缆之间。
    图 3. GND 线缆布放

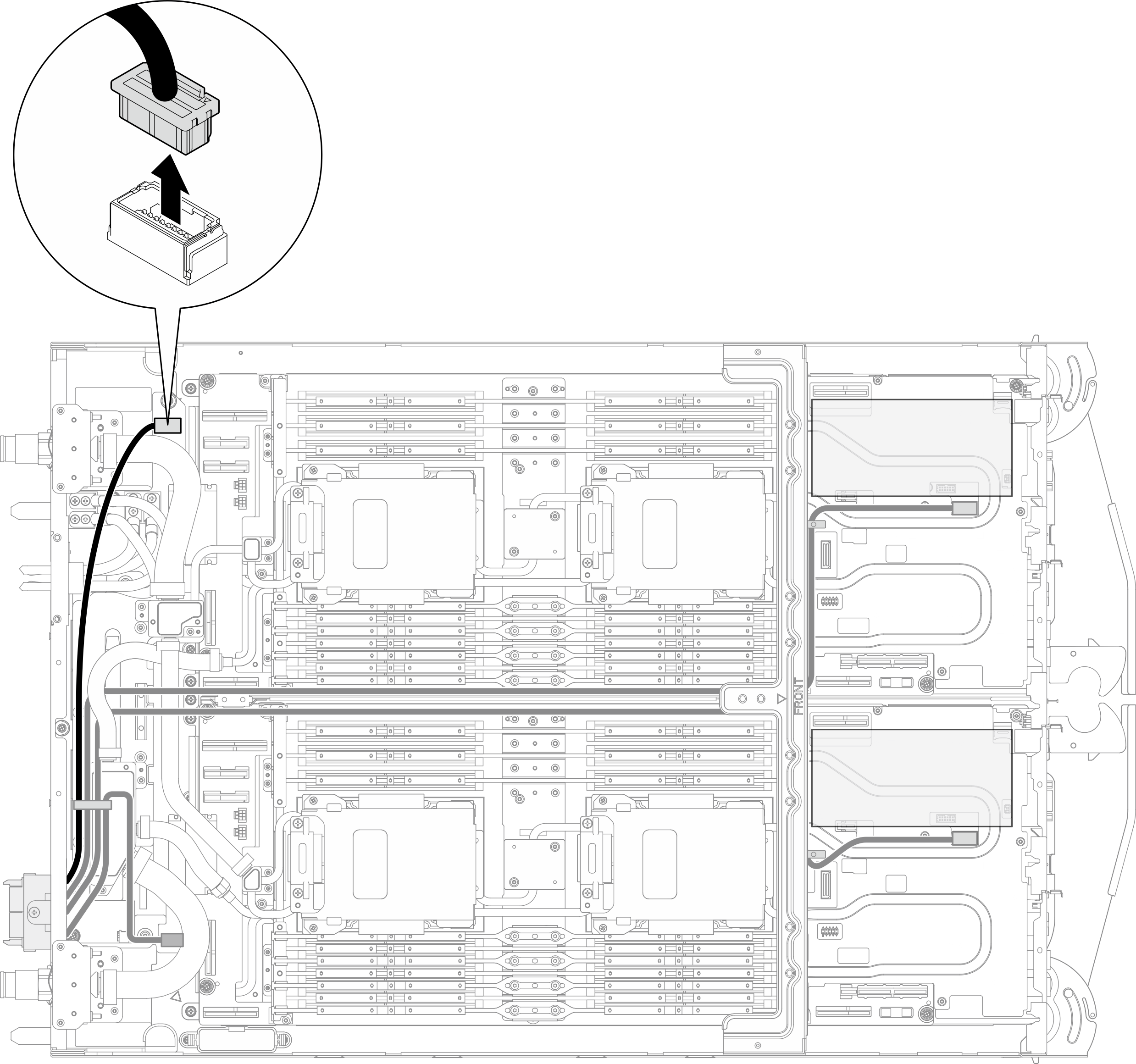

  3. 将插头上标有 P3 的边带线缆连接到 PDB。
    图 4. 连接 P3 边带线缆

  4. 将后部横梁放置在托盘上。
    图 5. 将后部横梁放置在托盘上

  5. 将后部横梁安装到托盘上。
    1. 安装十（10）颗 PH1 螺钉以固定后部横梁。
      图 6. 将螺钉（10 颗）安装到后部横梁上

    2. 拧紧六（6）颗 PH1 螺钉以安装横梁。
      图 7. 将螺钉（6 颗）安装到后部横梁上

完成之后

  1. 安装托盘外盖。请参阅安装托盘外盖。

  2. 将托盘装入机柜。请参阅在机柜中安装托盘。

  3. 将所有需要的外部线缆连接到解决方案。
    注
    用力将 QSFP 线缆连接到解决方案。

  4. 检查各节点上的电源 LED，确保其从快速闪烁转变为缓慢闪烁，表示所有节点已准备好打开电源。
