Siga las instrucciones que aparecen en esta sección para instalar el Processor Neptune® Core Module. El procedimiento debe ser realizado por un técnico capacitado.
Acerca de esta tarea
Información de seguridad para el cable del módulo de sensor de filtraciones
S011
Bordes, esquinas o juntas afiladas cerca.
Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.
- Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.
Dependiendo de la configuración específica, el aspecto del hardware puede ser algo diferente de las ilustraciones de esta sección.
Prepare los siguientes destornilladores para asegurarse de poder instalar y quitar los tornillos correspondientes correctamente.
Lista de tipos de destornilladores de par | Tipo de tornillo |
---|
Destornillador de cabeza Torx T20 | Tornillo Torx T20 |
Procedimiento
- Si está sustituyendo un procesador y reutilizando la placa de frío.
- Quite la etiqueta de identificación del procesador de la placa de frío y sustitúyala por la nueva etiqueta que viene con el procesador de sustitución.
- Si hay grasa térmica antigua en la placa de frío, límpiela suavemente de la parte inferior de la placa de frío con una almohadilla limpiadora con alcohol.
- Si está sustituyendo la placa de frío y reutilizando el procesador.
- Quite la etiqueta de identificación del procesador de la placa de frío antigua y colóquela en la placa de frío nueva en la misma ubicación.
Si no puede quitar la etiqueta y colocarla en la nueva placa de frío, o bien si la etiqueta se daña durante la transferencia, escriba con marcador permanente el número de serie de la etiqueta de identificación del procesador en la placa de frío nueva en la misma ubicación en la que se ubicaría la etiqueta.
- Instale el procesador.
Deslice el portador del procesador dentro del marco del riel.
Empuje el marco de riel hacia abajo hasta que los pestillos azules queden en su posición.
Cierre el marco de sujeción.
Utilice un destornillador Torx T20 para apretar el tornillo.
Figura 1. Instalación de un procesador
- Aplique la grasa térmica nueva a la parte superior del procesador con una jeringuilla formando cuatro puntos espaciados uniformemente, cada uno de aproximadamente 0,1 ml de grasa térmica.
Figura 2. Aplicación de grasa térmica
- Instalación de Processor Neptune® Core Module.

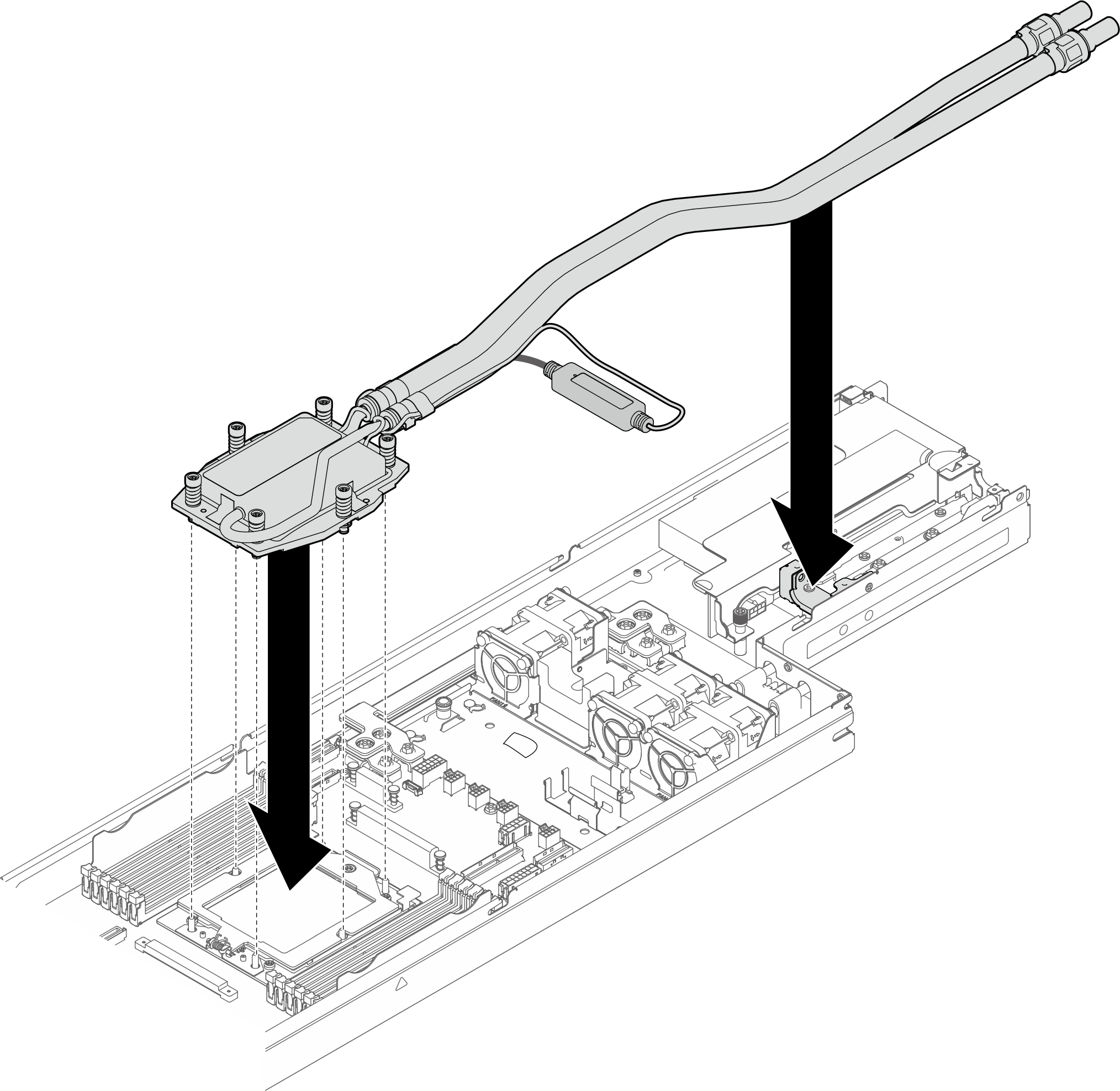

- Alinee la placa de frío con el zócalo del procesador. Luego, baje con cuidado el Processor Neptune® Core Module al chasis.
Figura 3. Colocación del módulo

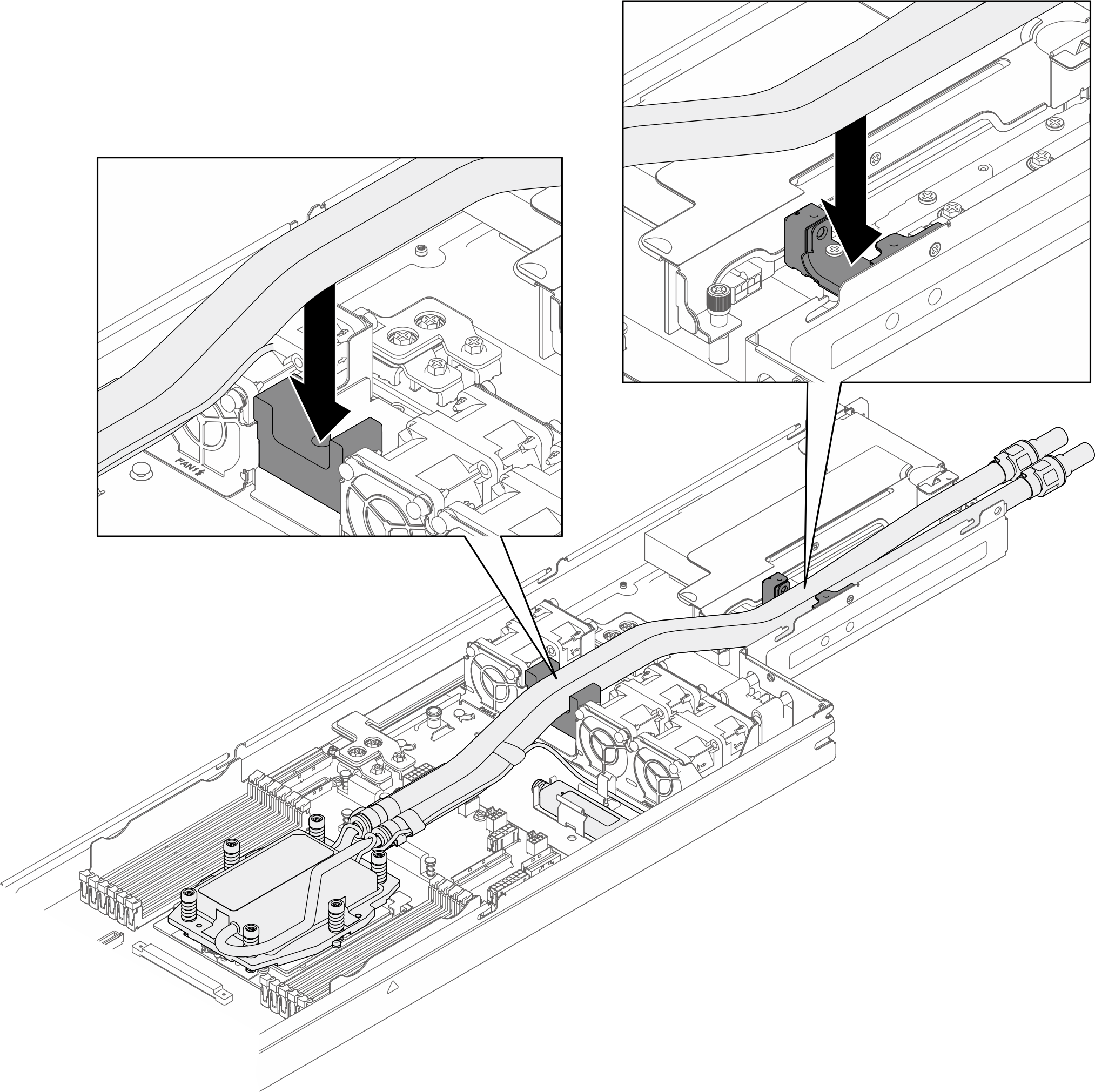

Instale las mangueras en los soportes de manguera.Figura 4. Instalación de las mangueras

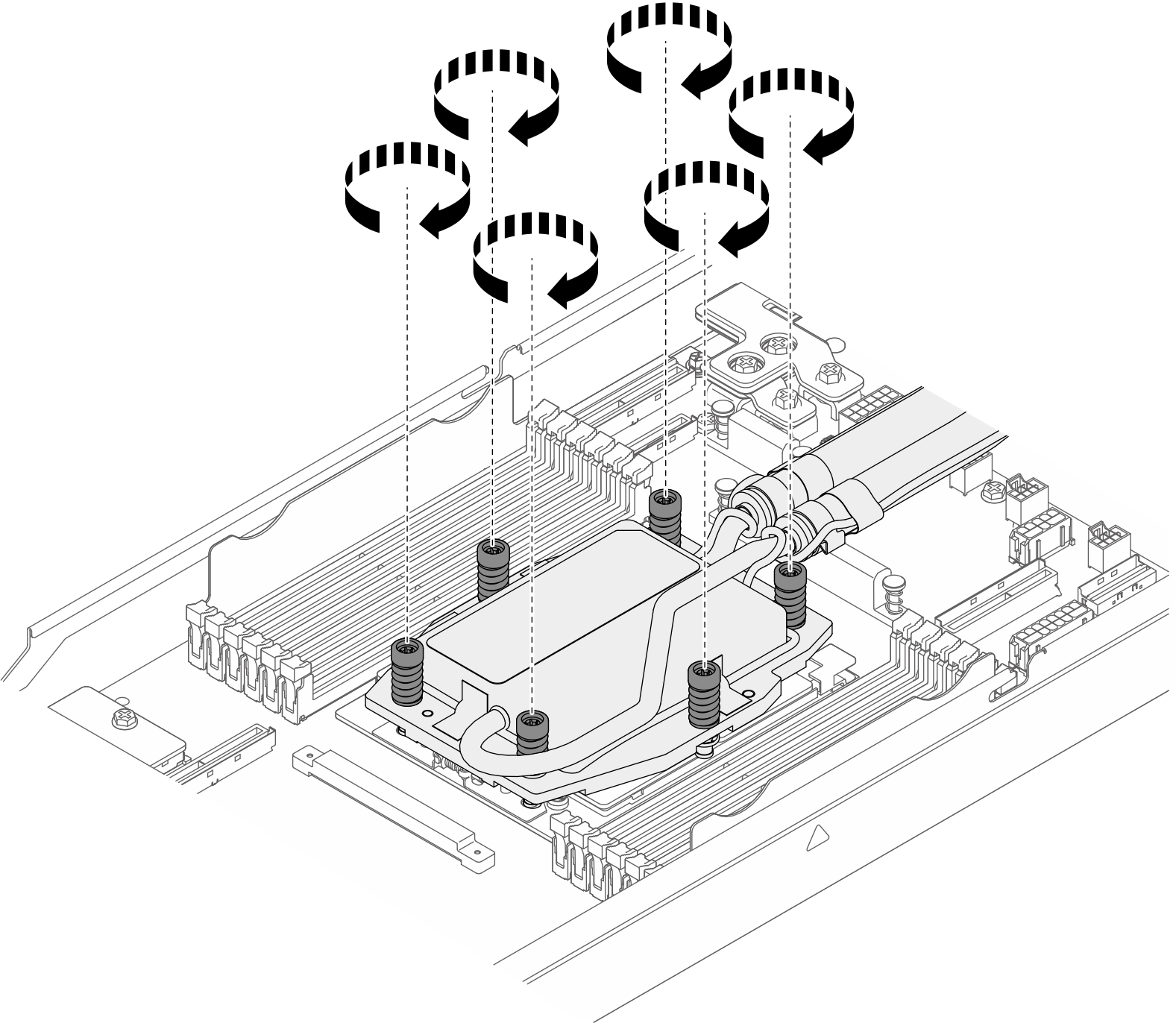

- Instale la placa de frío.
- Alinee la marca triangular y los tornillos del conjunto de la placa de frío con la marca triangular y los postes roscados del zócalo del procesador. Luego, instale el conjunto de la placa de frío en el zócalo del procesador.
- Apriete bien todos los tornillos en la secuencia de instalación que se muestra en el conjunto de la placa de frío.
Como referencia, el valor de apriete requerido para que los pasadores se aprieten completamente es de 1,22 a 1,46 newton-metros (10,8 a 13,0 pulgadas-libra).
Figura 5. Instalación de la placa de frío

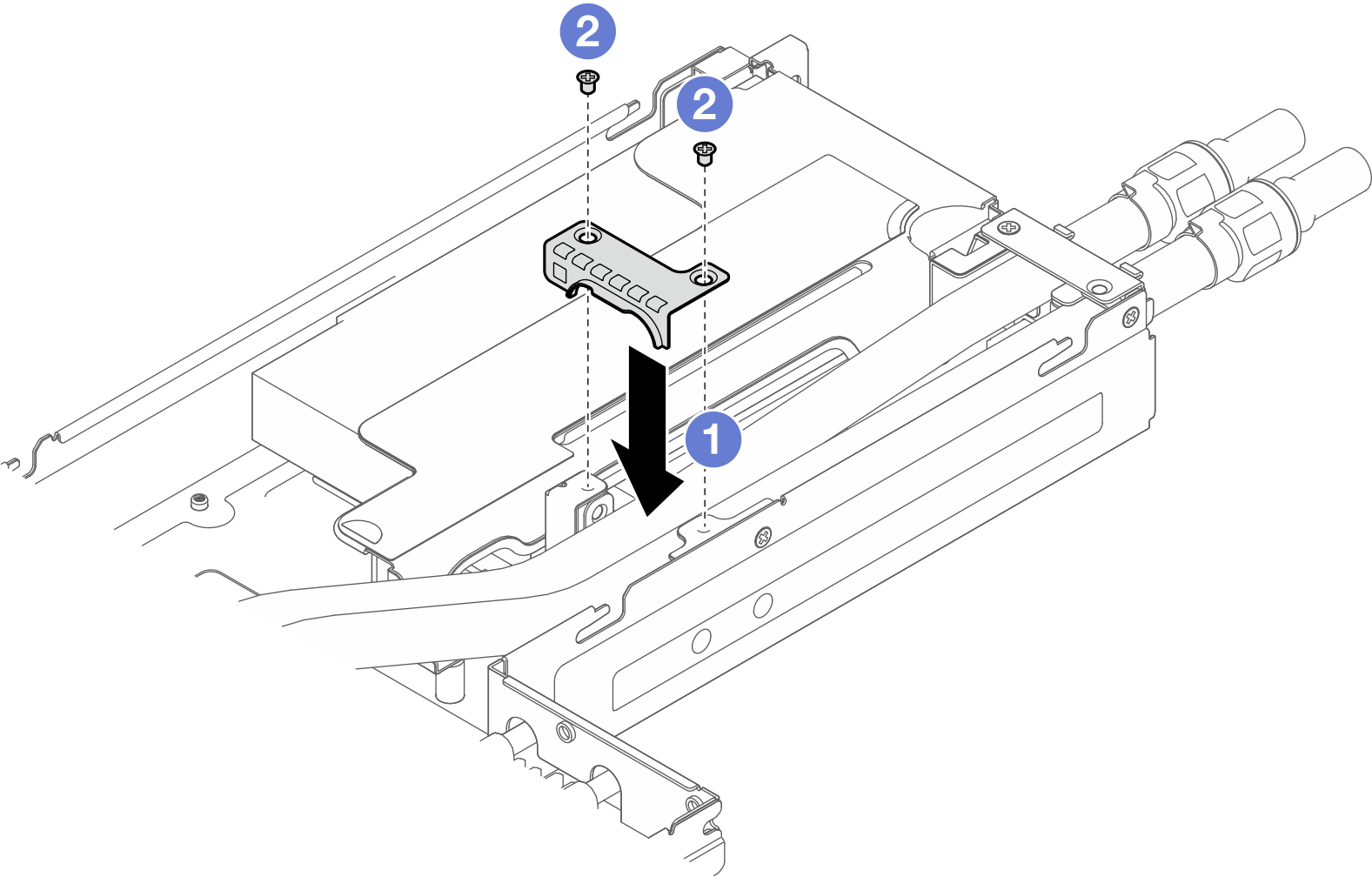

- Instale la primera cubierta de manguera.
Alinee e instale la cubierta de manguera en la ranura.
Apriete los dos tornillos para fijar la cubierta de manguera al chasis.Figura 6. Instalación de la cubierta de manguera

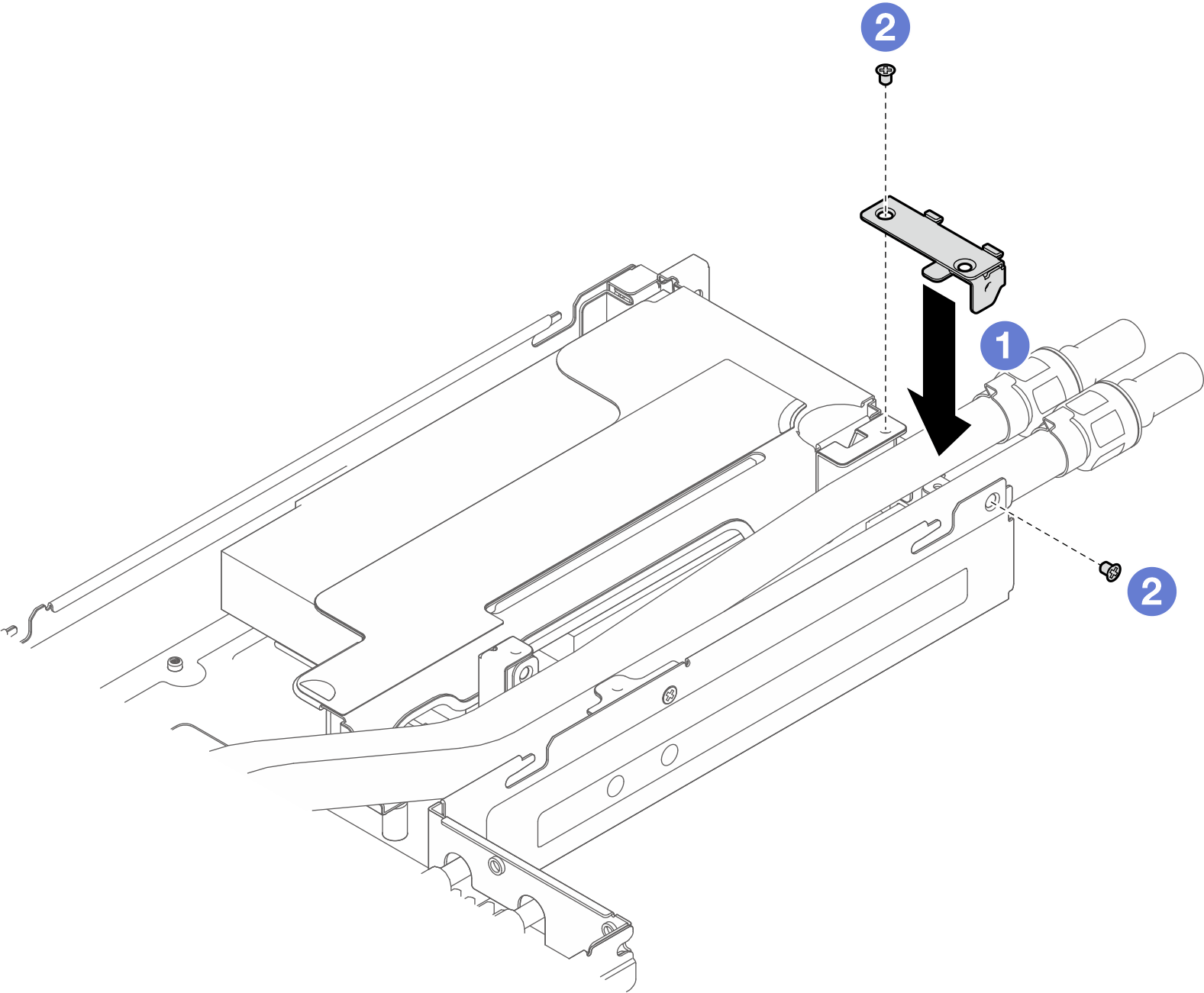

- Instale la segunda cubierta de manguera.
Alinee e instale la cubierta de manguera en la abertura en la parte posterior del chasis.
Apriete los dos tornillos para fijar la cubierta de manguera al chasis.Figura 7. Instalación de la cubierta de manguera

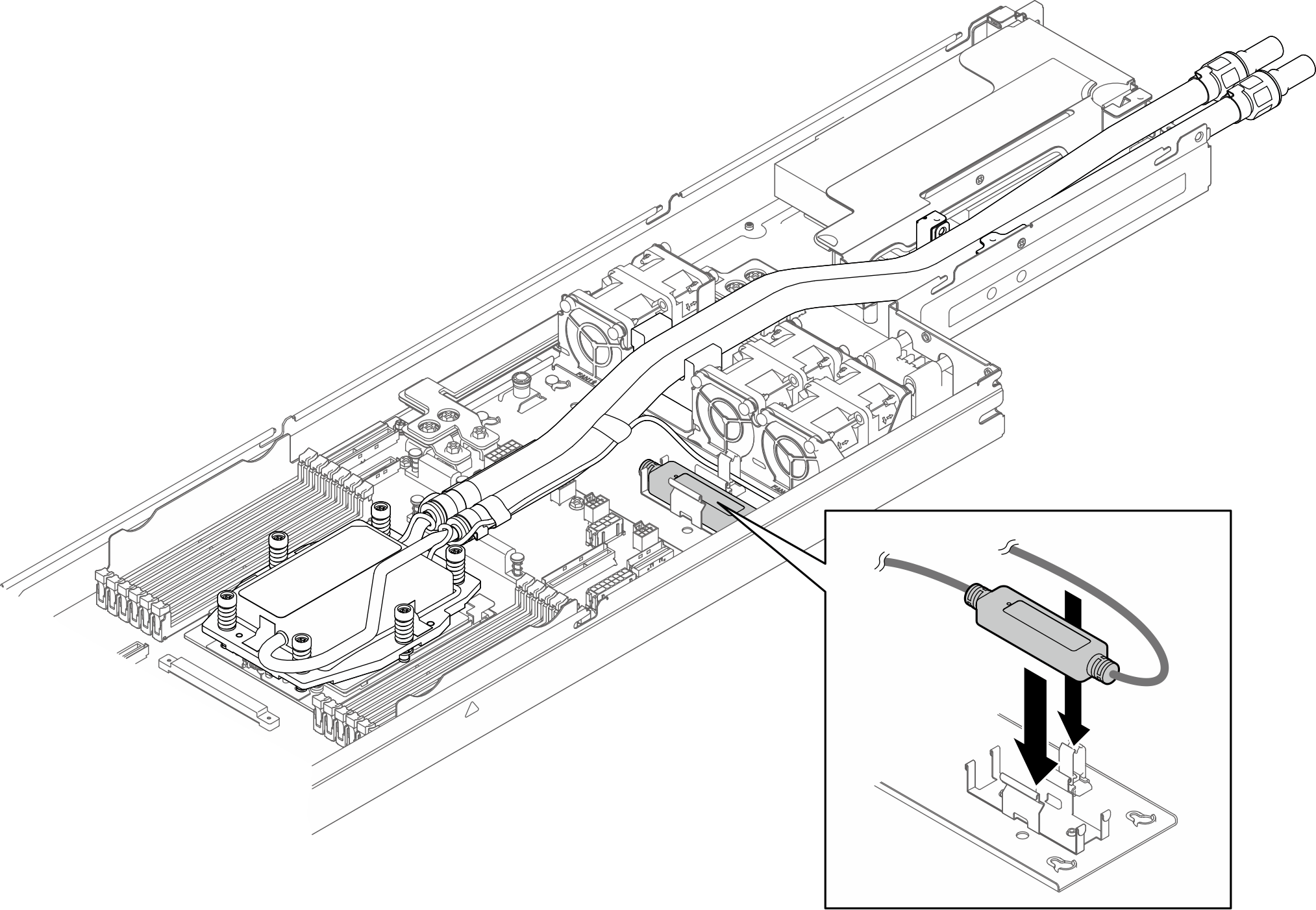

- Instale el módulo de sensor de filtraciones en el soporte del módulo de sensor.
Figura 8. Instalación del módulo de sensor de filtraciones
- Instale el deflector de aire de goma en la placa de frío.
Figura 9. Instalación del deflector de aire de goma
Después de finalizar
- Conecte el cable del módulo de sensor de filtraciones al conector en la placa del sistema. Consulte Disposición de los cables del módulo de sensor de filtraciones.
- Instale los conectores rápidos en los múltiples. Consulte Instalación del múltiple (sistema en bastidor) o Instalación del múltiple (sistema en hilera).
- Asegúrese de que todos los cables necesarios se hayan pasado y conectado correctamente y, a continuación, vuelva a instalar la cubierta superior (consulte Instalación de la cubierta superior).
- Vuelva a instalar el nodo en el chasis (consulte Instalación de un nodo en el chasis).
- Asegúrese de que las unidades de fuente de alimentación necesarias estén instaladas y que los cables de alimentación estén conectados; a continuación, encienda el nodo (consulte Instalación de una fuente de alimentación de intercambio en caliente y Encendido del nodo).
- Proceda a completar la sustitución de piezas (consulte Completar la sustitución de piezas).
